Код ошибки p0138 мазда

Код ошибки P0138 звучит как «высокое напряжение цепи датчика кислорода O₂ (Банк 1, Датчик 2)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «O2 Sensor Circuit High Voltage (Bank 1, Sensor 2)».

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0138 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Каталитический нейтрализатор используется для снижения вредных выбросов. Чтобы гарантировать правильную работу, за катализатором расположен датчик O₂. Который контролирует содержание кислорода в выхлопных газах после каталитического нейтрализатора.

Затем PCM (модуль управления трансмиссией) сравнивает показания после проверки с показаниями до проверки. Чтобы определить, правильно ли работает катализатор. Код P0138 относится к неисправности датчика кислорода O₂. Который находится после каталитического нейтрализатора на блоке 1 датчик 2. Ошибка указывает на слишком высокое напряжение сигнала.

Датчик O₂ представляет собой четырехпроводной датчик. Два провода предназначены для нагревательного элемента, а два провода для датчика. Нагревательный элемент должен иметь напряжение аккумуляторной батареи на одном проводе при выключенном двигателе. И заземлении на другом.

PCM подает напряжение 0,5 вольта до датчика O₂, которое датчиком варьируется в зависимости от содержания кислорода в выхлопных газах. PCM также обеспечивает заземление датчика.

Изменения содержания кислорода, вызывают изменения сопротивления датчика O₂. Это изменение сопротивления влияет на напряжение 0,5 вольт, подаваемое PCM. Оно может варьироваться от 0,1 до 0,9 вольт. Значение 0,1 указывает на полное обеднение, а 0,9 — на полное обогащение.

Код P0138 означает, что напряжение в сигнальной цепи было выше нормы. Стоит заметить, что этот датчик переключается медленнее и реже, чем датчики, установленные до катализатора.

Симптомы неисправности

Основным симптомом появления ошибки P0138 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорается индикатор Check Engine (контрольная лампа неисправности).
2. Вы можете заметить недостаток мощности и пропуски зажигания в двигателе.
3. Повышенный расход топлива.
4. Двигатель работает на богатой смеси.

Ошибка P0138 может свидетельствовать о выходе из строя датчика кислорода, поэтому ECM не сможет нормально регулировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива, а также к проблемам с функционированием двигателя и выхлопной системы автомобиля.

Причины возникновения ошибки

Код P0138 может означать, что произошла одна или несколько следующих проблем:

• Неисправный датчик кислорода O₂ (Банк 1, Датчик 2).
• Кабель датчика кислорода O₂ может соприкасаться с элементом выдоха.
• Двигатель работает на богатой смеси (если присутствуют другие коды).
• Отверстия и подсос в выхлопе приводят к переобогащению PCM двигателя, что приводит к аномально высокому показанию Банк 1, Датчик 2.
• Возможно короткое замыкание в цепи сигнала.
• Не исправный PCM.

Как устранить или сбросить код неисправности P0138

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0138:

1. Считайте все данные и коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II.
2. Понаблюдайте за напряжением датчика кислорода в режиме реального времени, используя сканер. Чтобы выяснить, работает ли датчик надлежащим образом.
3. При необходимости проверьте работу датчика температуры охлаждающей жидкости двигателя.
4. Проверьте электрические провода, идущие к датчику кислорода, на предмет короткого замыкания и наличия повреждений.
5. Измерьте давление топлива, используя манометр.
6. Выясните, требуется ли перепрограммирование или замена модуля управления (PCM).

Диагностика и решение проблем

Начиная диагностику неисправности P0138 необходимо проследить за состоянием компонентов выхлопной системы. Проверьте, нет ли повреждений жгута проводов, контактирующего с выхлопом, и т. д. Запустите двигатель и проверьте напряжение O₂ Банка 1 Датчика 2.

На датчиках, расположенных после катализатора вам, может потребоваться увеличить холостой ход, пока датчик O₂ не начнет переключаться, если датчик работает медленно. Если повышение холостого хода приводит к падению напряжения на датчике, замените датчик из-за замедления работы.

Если после запуска двигателя и прогрева до рабочей температуры датчик кислорода зависает в высоком или близким к 1 вольт напряжении. Напряжение не падает и не меняется, выключите двигатель и замените датчик.

Отключите Датчик 2 Банк 1 O₂ и проверьте надежность заземления, как на нагревательном элементе, так и на датчике. Также убедитесь, что на нагревательный элемент подается хорошее напряжение аккумулятора.

Никакая работа нагревателя не может вызвать сбои датчика, но обычно с этим связаны коды неисправностей. Если заземление в порядке и напряжение аккумулятора присутствует, подключите сигнальный провод датчика к заземляющему проводу.

Теперь диагностический прибор должен показывать низкое или близкое к нулю напряжение. Если это так, проводка в порядке. Значит необходимо заменить датчик. Убедитесь, что нет контакта с горячими деталями выхлопной системы. Убедитесь в хорошем соединении жгута проводов.

После проверки проводки датчика, проверьте жгут проводов на разъеме PCM. Может потребоваться закрепить сигнальный провод датчика O₂ рядом с PCM в легкодоступном месте. Чтобы его можно было отремонтировать после этого теста, для устранения ошибки P0138.

Если показания датчика O₂ падают, значит, проблема с проводкой не видна. Откройте жгут и визуально осмотрите проводку на предмет проблем с сигнальным проводом. Или проложите другой сигнальный провод, обрезав и оставив проблемный провод в жгуте. Но если результат такой же, то, возможно, виноват PCM.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0138 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chevrolet (Шевроле Авео, Каптива, Круз, Лачетти, Реззо, Эпика)
• Chrysler (Крайслер Вояджер, Пацифика, Себринг, 300c)
• Citroen (Ситроен С5)
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Дакота, Караван, Неон, Рам, Стратус)
• Ford (Форд Мондео, Фокус, Эксплорер, Эскейп)
• Honda (Хонда Аккорд, Одиссей, СРВ, Цивик)
• Hover
• Hyundai (Хендай Акцент, Гетц, Санта фе, Туксон)
• Infiniti
• Jeep (Джип Вранглер, Гранд Чероки)
• Kia (Киа Рио, Соренто, Спортейдж)
• Lexus (Лексус rx350)
• Lifan (Лифан Бриз, Солано)
• Mazda (Мазда 3, Мазда 6, Мазда cx7)
• Mercedes
• Mitsubishi (Митсубиси Аутлендер, Лансер)
• Nissan (Ниссан Альмера, Кашкай, Мурано, Патрол, Патфайндер, Примера, Теана, Х-Трейл)
• Opel (Опель Антара, Астра, Корса)
• Peugeot (Пежо 206, 308, 407)
• Pontiac (Понтиак Вайб)
• Renault (Рено Дастер, Логан, Сандеро, Флюенс)
• Saab
• Skoda (Шкода Октавия)
• Ssangyong
• Subaru
• Suzuki (Сузуки Гранд Витара)
• Toyota (Тойота Авенсис, Венза, Камри, Прадо, Приус, Рав4, Хайлендер)
• Volkswagen
• ВАЗ
• Газель Некст
• ТагАЗ

С кодом неисправности Р0138 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0038, P0108, P0113, P0118, P0123, P0132, P0134, P0136, P0137, P0139, P0140, P0141, P0158, P0170, P0172, P0325, P0340, P0351, P0447, P0501, P0606, P1167, P2096, P2253.

Видео

Добрый день.

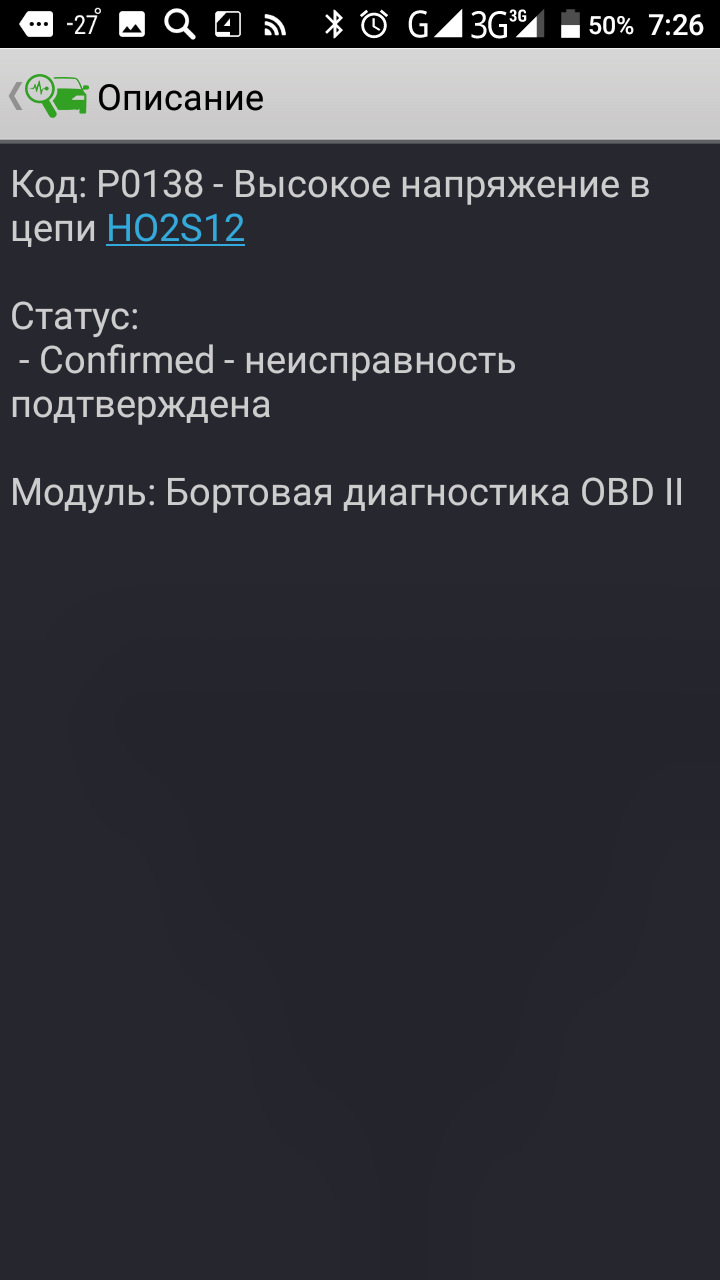

С машиной ничего не происходит, возит каждый день. В прошлое воскресенье реанимировали машину друзей, моя машина долго работала на холостом ходу. После удачного оживления собрались ехать домой и на панели приборов выскочила ошибка.

Сбросил ее, но на следующий день с утра снова появилась.

После работы поехал в гараж разбираться.

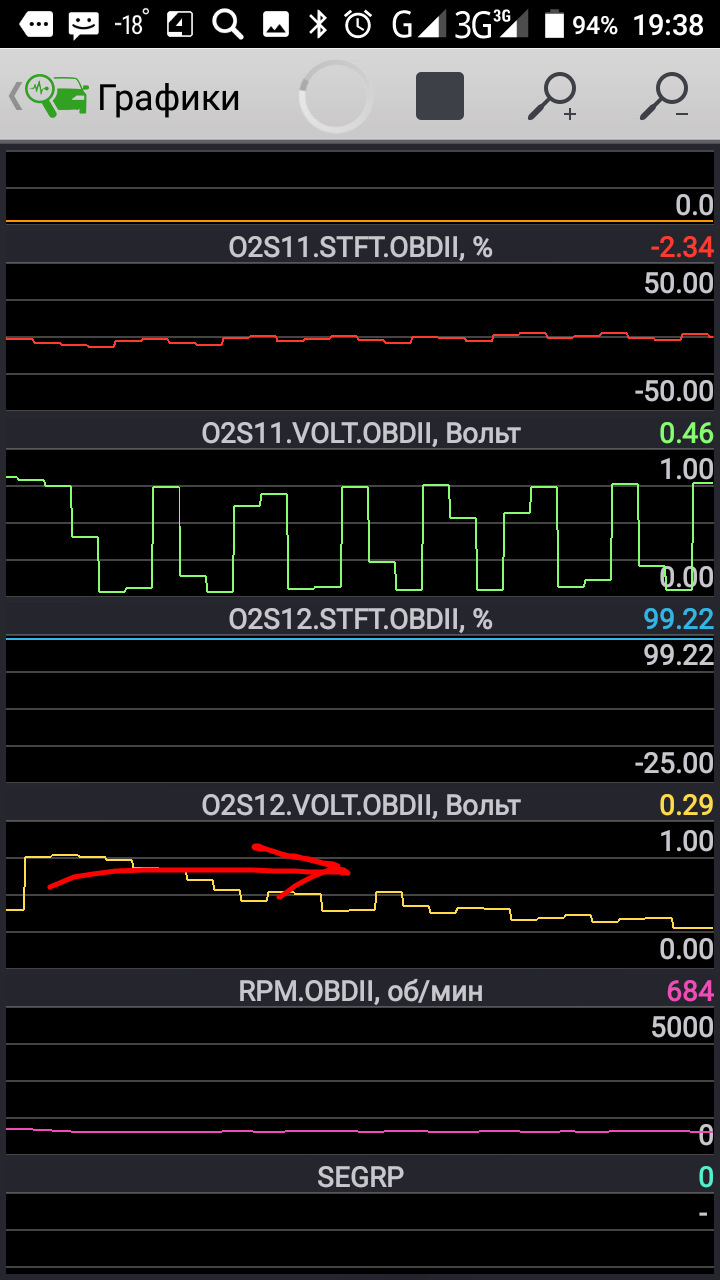

Через FORScan посмотрел графики, от 2й лямбды не было показаний.

Выкрутил 2ю лямбду, выкрутил обманку (ЭБУ прошит, но ЕВРО4 так и осталось), отверстие в обманке было немного закопченное. Так же закопченная была и лямбда. Почистил отверстие в обманке, побрызгал очистителем карбюратора на лямбду, протер сверху ветошью, просушил на печке и поставил все обратно.

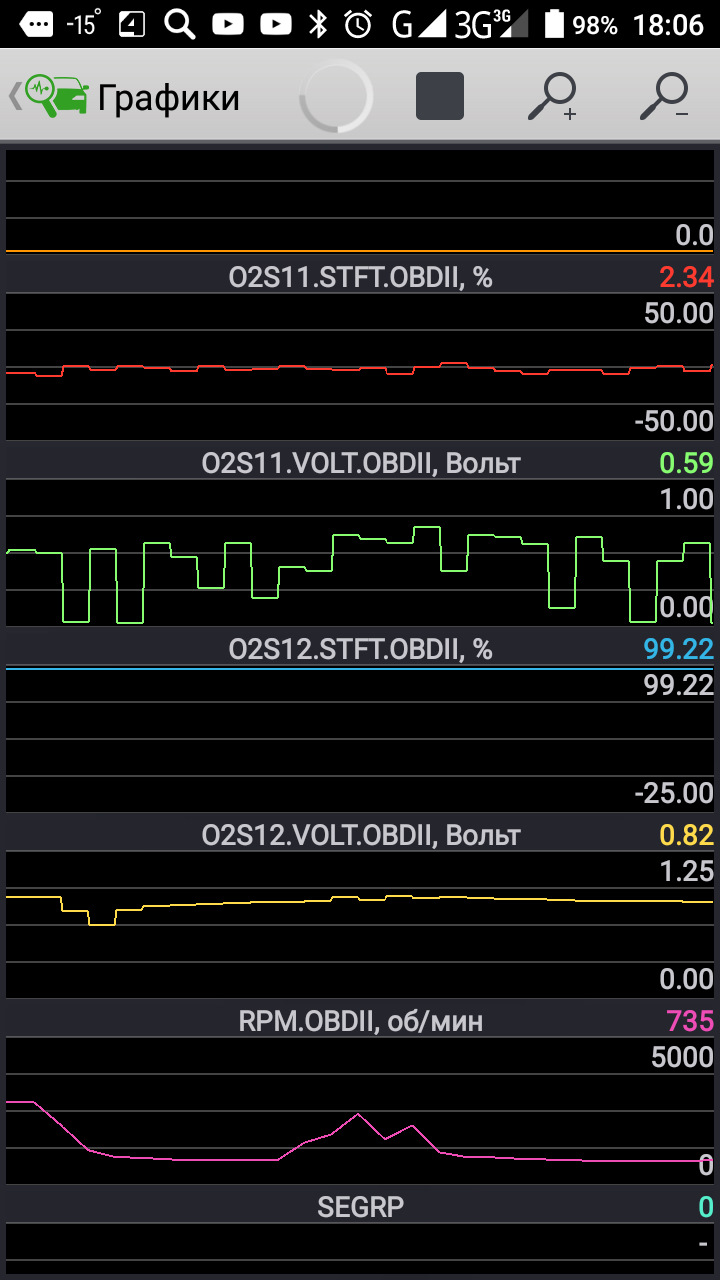

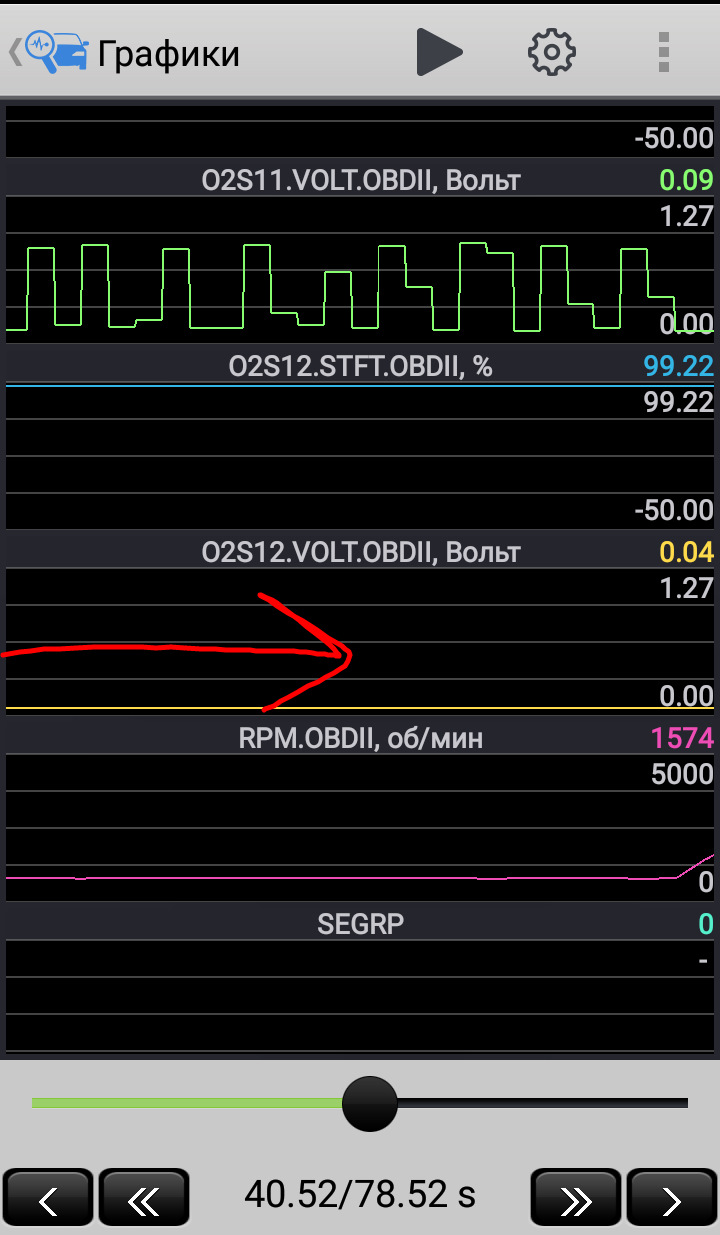

Показания вроде как стали отображаться на графике, но после того, как собрал весь инструмент, начал выезжать из гаража и тут снова загорелся CHECK.

Решил заменить эту лямбду. В запасе у меня была старая 1я лямбда, которую я тоже когда-то менял. Вторая лямбда у меня стоит не родная, покупал универсальную Fortluft LS0084, так как при смене катализатора на пламегаситель не получилось выкрутить старую из катализатора, намертво приржавела и еще и сломался керамический изолятор. Отработала китайская лямбда чуть больше года (ставил в декабре 2017).

На моей машине лямбды взаимозаменяемые, решил переставить назад рабочую старую лямбду, вместо универсальной дешевой китайской. Соединил проводку и установил на место, после чего через программу снова проверил показания графиков.

Все стало как и прежде, CHECK не горит, прокатился из гаража до дома и сегодня с утра на работу, ничего не выскакивало на панели. Посмотрел показания через Torque, сравнил со старыми, все вроде бы в норме (для моей машины).

Вот такой небольшой ремонт. Может быть еще сказалось то, что неделями стояла холодная погода до -40 по ночам и машина стояла на автозапуске, прогревалась по температуре примерно раз в 6 часов. От этого возможно закоксовалась лямбда (плюс двигатель еще и масло любит кушать) и перестала давать верные показания, теперь ее даже не отмыть, вся в саже.

Ошибка Р0138 — высокий уровень сигнала от второго датчика кислорода(стоит после катализатора).
Блок PCM контролирует входное напряжение от заднего датчика кислорода(HO2S) . Если входное напряжение от заднего датчика HO2S выше 1,2 в до 0,8 с, блок PCM решает, что цепь входного сигнала является высокой.
Примечания:
• Этот датчик опрашивается периодически (HO2S).
• Сигнализатор загорается, если блок PCM обнаруживает неисправное состояние в двух последовательных ездовых циклах или в одном цикле движения, пока DTC для той же неисправности сохранен в памяти РСМ.
• В ожидании код доступен, если блок PCM обнаруживает состояние неисправности во время первого цикла.
• Стоп-кадр данных.
• Коды неисправностей хранятся в памяти РСМ

Возможные причины:
— Задний датчик кислорода HO2S неисправен
— Замыкание на силовой питания в жгуте проводов между датчиком HO2S разъем на его колодке А и разъем РСМ 2Q
— замыкание на колодке датчика HO2S или разъеме PCM
— Неисправность РСМ
Наиболее вероятная причина — выход из строя датчика, однако, перед заменой стоит проверить исправность проводки:
КОРОТКОЕ ЗАМЫКАНИЕ К ИСТОЧНИКУ ПИТАНИЯ
• Поверните ключ зажигания в положение off.
• Отсоедините разъем заднего HO2S.
• Поверните выключатель зажигания в положение ON.
(Двигатель выкл.)
• Измерьте напряжение между разъемом А(жгут проводов боковой) и кузовом(минусом на корпусе)
• Есть ли напряжение?
Если нет, то:
ПРОВЕРКА ТЕКУЩЕГО СОСТОЯНИЯ ВХОДНОГО СИГНАЛА
• Запустите двигатель.
• С помощью программы сканера найдите показания PID заднего датчика кислорода
• Проверьте ПИД во время прогазовки двигателя как минимум 10 раз на нейтрали.
• Если показания PID остались выше 0,55в, то меняете датчик
После замены нужно стереть ошибку.

39 402

Ошибка P0138 — высокое напряжение цепи датчика кислорода (bank 1, датчик 2)

Описание ошибки P0138 (Банк 1, Сенсор 2):

Высокое напряжение в цепи второго датчика кислорода (bank 1, датчик 2) .

Что означает ошибка P0138:

Ошибка P0138 — это общий код OBD-II, говорящий о том, что блок управления двигателем зафиксировал в цепи второго датчика кислорода напряжение больше 1.2В, в течении более 10 секунд, что свидетельствует о недостатке кислорода в выхлопных газах. Предельное напряжение в зависимости от марки и модели автомобилей может отличаться.

Причины ошибки P0138:

• Блок управления двигателем (ECM) контролирует минимальное и максимальное значения напряжения датчика кислорода. Ошибка возникает если предельные значения напряжения отличаются от заданных в блоке управления. Автомобиль переходит в аварийный режим и загорается индикатор «Check engine».
• Неисправность проводки датчика кислорода.
• Неисправность второго лямбда-зонда.

Какие симптомы при ошибке P0138:

• При этой ошибке в работе двигателя могут наблюдаться пропуски воспламенения. Обороты двигателя могут «плавать».
• На приборной панели загорится индикатор «Check engine».

Как проводится диагностика ошибки P0138:

• Прочитать коды ошибок. Затем очистить их и провести тестовую поездку, чтобы проверить сбой.
• На работающем автомобиле просмотреть выходные данные датчика кислорода.
• Проверить проводку датчика кислорода и его разъемы на наличие коррозии или обрывов.
• Проверить датчик кислорода на предмет физического повреждения или загрязнения жидкостью.
• Проверить наличие повреждений выхлопной системы перед датчиком.
• Выполнить точные тесты производителя для точной диагностики неисправности.

Общие ошибки при диагностике ошибки P0138:

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике неисправности P0138.

• Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
• Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
• Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
• Проверьте катализатор на наличие повреждений и на проходимость. Неисправный катализатор может быть причиной неустойчивых показаний датчика кислорода.

Насколько серьёзна ошибка P0138:

• Причиной высокого напряжения датчика кислорода может быть «развалившийся» катализатор, находящийся перед ним. Поврежденный катализатор может привести к серьезным повреждениям поршневой группы двигателя.
• В случае неисправности какого-либо датчика кислорода блок управления двигателем (ECM) не может правильно корректировать соотношение топливовоздушной смеси. Это может привести к увеличению расхода топлива и возможному преждевременному отказу некоторых других компонентов двигателя.

Что необходимо ремонтировать для исправления ошибки P0138:

• В случае неисправности датчика, заменить датчик кислорода (bank 1 sensor 2)
• Ремонт, замена проводки или разъема датчика кислорода (bank 1 sensor 2)
• Ремонт выхлопной системы, находящейся перед вторым датчиком кислорода
• Замена катализатора

Дополнительные сведения о коде ошибки P0138:

Второй датчик кислорода (bank 1 sensor 2) определяет количество кислорода в выхлопных газах. Напряжения датчика используется блоком управления двигателя для обратной связи при подготовке оптимального соотношения топливовоздушной смеси.
