Здравствуйте . Первый раз пишу в форуме. Раньше все решения проблемы находил в записях участника форума. Сейчас никак не могу найти ответ . Я из Казахстана. У меня Хайландер XU20, 2002г.в, 4wd, объем 3.0, 1mz fe. Появился жор бензина, расход плавает , от 10 до 25 литров на трассе. По городу от 15- до 35 литров. Проходил компьютерную диагностику СТО , показал код Р1155 (неисправность цепи нагревателя датчика состава смеси банк2, датчик1), сказали заменить лямбда зонд который ближе радиатору. Купил оригинал точно такое какое было установлено, заменил ошибка не исчезла. Померили сопротивление нагревателя 1.7 Ом , одинаковые как на старом и как новом. Потом старый поставил на место новый лямбда зонд установили на 1 банку который ближе к салону , эффекта нет , новы там же оставил. Лямбда от 1 банки поставил 2 банку тоже эффекта нет. Соответственно у меня 3 рабочих лямбда зонда . Кто знает подскажите пожалуйста может где то есть предохранитель?
После купил китайский диагностически прибор OBDI , проверил выходит сообщениие неисправности код Р1155 Alternative Fuel Controller, A/F Sensor Circuit Malfunction. Код одинаковый описание разное.
Последнее редактирование: 22 Ноя 2021
Может еще где то есть реле для кислоролного датчика банк2 датчик1?
ASB
Active Member
Реле больше нет. При отключении реле A/F все произошло логично. 1155 и 1135 ошибки в цепях питания датчиков A/F банков 1 и 2. Была 1155, добавилась 1135. Т.е реле исправно.
Предохранителей в этой цепи на нашей машине вроде нет. Остается только прозвонить проводку. А еще лучше осциллографом посмотреть питание на датчике. Там не постоянное 12 В, а импульсное, от ЭБУ. Причем ЭБУ коммутирует землю (минусовой провод). Плюс на датчике постоянный, и это можно обычным тестером относительно корпуса проверить. По крайней мере один провод можно будет исключить из подозрений.
Возможно в ЭБУ транзисторная сборка, которая питает эту цепь, вышла из строя. На схеме ( вроде от хорька) лямбда-датчик ( тот который после катализатора), но схема подачи питания, сам принцип, одинаковая с A/F датчиками
-
37,9 KB
Просмотры: 15
ASB
Active Member
Вот наша родная схема. На контакты 2 датчиков подается плюс с реле (предохранителей точно нет). На контакты 1 коммутируемый минус с ЭБУ.
Реле больше нет. При отключении реле A/F все произошло логично. 1155 и 1135 ошибки в цепях питания датчиков A/F банков 1 и 2. Была 1155, добавилась 1135. Т.е реле исправно.
Предохранителей в этой цепи на нашей машине вроде нет. Остается только прозвонить проводку. А еще лучше осциллографом посмотреть питание на датчике. Там не постоянное 12 В, а импульсное, от ЭБУ. Причем ЭБУ коммутирует землю (минусовой провод). Плюс на датчике постоянный, и это можно обычным тестером относительно корпуса проверить. По крайней мере один провод можно будет исключить из подозрений.
Возможно в ЭБУ транзисторная сборка, которая питает эту цепь, вышла из строя. На схеме ( вроде от хорька) лямбда-датчик ( тот который после катализатора), но схема подачи питания, сам принцип, одинаковая с A/F датчиками
Здравствуйте. Спасибо. Эбу ге установлен , если попробую поменять?
ASB
Active Member
Посмотрел по схеме, все-таки предохранитель есть, Но он стоит до реле.
Посмотрел по схеме, все-таки предохранитель есть, Но он стоит до реле.
предохранитель A/F 25A целый…
Посмотрел по схеме, все-таки предохранитель есть, Но он стоит до реле.
У вас есть нормальная схема электропроводки, может все 4 провода от лямбды прямую попробую подключить к ЭБУ ?
ASB
Active Member
Единый схемы нет. На разных листах. Но у меня нет распиновки разъемов нашего ЭБУ.
Есть вот такая схема, от RX 300. Совпадает ли распиновка ЭБУ с нашим, точно не скажу
-
112,4 KB
Просмотры: 16
Последнее редактирование: 23 Ноя 2021
ASB
Active Member
Сравнил с родной схемой, вроде совпадает.
Light
Почетный пользователь форума
Советую зайти на форум Лексус RX, там есть толковые ребята, форум живой.
Может еще где то есть реле для кислоролного датчика банк2 датчик1?
Я тебе давал ссыли. Там на черные провода на фишке под днищем куда лямбду втыкать электрик подключил лампочку и на заведенной машине она дожна гореть. Вроде там напряжение должно быть 3- 3,5 В. Если лампочка горит (или тестером ), то проводка питания целая, предохранитель целый, реле рабочее. Если все работает, но ошибку дальше пишет, то либо лямбда (пусть и новая) не рабочая, или проводка (другие не черные провода) уже на ЭБУ где-то разрыв или ЭБУ наепнулось.
Последнее редактирование: 23 Ноя 2021
Я тебе давал ссыли. Там на черные провода на фишке под днищем куда лямбду втыкать электрик подключил лампочку и на заведенной машине она дожна гореть. Вроде там напряжение должно быть 3- 3,5 В. Если лампочка горит (или тестером ), то проводка питания целая, предохранитель целый, реле рабочее. Если все работает, но ошибку дальше пишет, то либо лямбда (пусть и новая) не рабочая, или проводка (другие не черные провода) уже на ЭБУ где-то разрыв или ЭБУ наепнулось.
Добрый день ! Проверил лампочкой… не горят.. сейчас думаю, появились вопросы тупые. Проверил лампочкой на 12В, а напряжение покажет 3-3.5 Вольт, лампочка горит 12 Вольтовый или силы не хватит? Надо искать лампочку на 3 Вольта? Или остается последний вариант замена ЭБУ? Проверил напряжение до и после разъема лямбды зонд…
Добрый день ! Проверил лампочкой… не горят.. сейчас думаю, появились вопросы тупые. Проверил лампочкой на 12В, а напряжение покажет 3-3.5 Вольт, лампочка горит 12 Вольтовый или силы не хватит? Надо искать лампочку на 3 Вольта? Или остается последний вариант замена ЭБУ? Проверил напряжение до и после разъема лямбды зонд…
Посмотреть вложение 80287
Посмотреть вложение 80288
Посмотреть вложение 80289
По идее тускло, но должна нить нагреться. Для верности конечно лучше мультиметром замерить постоянное напряжение.
Я пользуюсь приборами по 500/900 рублей из ОБИ/Леруа. Для напряжения хватает точности в быту (220В, АКБ, батарейки 1.5В). Можно не париться и дорогие не брать
Последнее редактирование: 24 Ноя 2021
ASB
Active Member
Вроде должна мигать. Там не постоянное напряжение, а импульсы. Но у меня вообще не горела, когда подключал. Датчик заменил, ошибка пропала. Нужно наверное правильную по мощности лампочку брать. Или осциллограф в помощь.
Вроде должна мигать. Там не постоянное напряжение, а импульсы. Но у меня вообще не горела, когда подключал. Датчик заменил, ошибка пропала. Нужно наверное правильную по мощности лампочку брать. Или осциллограф в помощь.
Завтра в командировку. После буду искать СТО. Если решу вопрос отпишусь… Всем большое спасибо..
Добрый день ! Проверил лампочкой… не горят.. сейчас думаю, появились вопросы тупые. Проверил лампочкой на 12В, а напряжение покажет 3-3.5 Вольт, лампочка горит 12 Вольтовый или силы не хватит? Надо искать лампочку на 3 Вольта? Или остается последний вариант замена ЭБУ? Проверил напряжение до и после разъема лямбды зонд…
Посмотреть вложение 80287
Посмотреть вложение 80288
Посмотреть вложение 80289
Для такого теста разъём нужно было отключить. Сопротивление у датчика может быть меньше чем у лампы и ток пойдёт через нагревательный элемент, поэтому лампа не будет «гореть».
Исходя из этого нагревательный элемент скорее всего целый
Для такого теста разъём нужно было отключить. Сопротивление у датчика может быть меньше чем у лампы и ток пойдёт через нагревательный элемент, поэтому лампа не будет «гореть».
Исходя из этого нагревательный элемент скорее всего целый
Нагревательный элемент целый, я проверял это через мультитестор, лампочкой проверяли есть ли напряжение в цепи…
Разговаривал сегодня с одним водителем Хайландера 2002 года, 3.0, он расказал одну историю , лет 5 назад выскочил ошибка с кодом P1155 (банка2 , сенсор1), соответственно все начали проверять и в конце менять лямбду который ближе к радиатору … Результата нет… занимались пол года на разных СТО, и в конце нашли повреждение на втором лямбда зонде которы стойт под водительской сидении… После замены он говорит код Р1155 исчез…. и расход уменьшился …. думаю тоже проверю на днях…. может правда…
ГОЛОВА БОЛИТ……
Вроде должна мигать. Там не постоянное напряжение, а импульсы. Но у меня вообще не горела, когда подключал. Датчик заменил, ошибка пропала. Нужно наверное правильную по мощности лампочку брать. Или осциллограф в помощь.
Здравствуйте. Сегодня чуть настроение поднялся. Ошибку Р1155 победили. Посетил пять СТО все проверяли на ошибку, очищают но снова код Р1155 появляется сразу. Проверяли лямбду на целостноть , проверяли напряжение все в норме. Почти все говорили типа у нас очередь приходите через неделю по записи. На последнем СТО, проверили прибором опять Р1155 и новая ошибка С 1210 (давление поднялся у меня )сказали надо очистить ошибку ,я им говорю типа уже много людей так делали. Очистил все Р1155 не появился но С 1210 остался .. думал предыдущие СТО что то натворили… через километров 20 возвращаюсь на повторное проверку ошибки Р1155 нет…. а С1210 есть… В этом СТО опять очередь только через неделю… Они мне сказали что многие приборы диагностики не очищают ошибки из истории… приборы не качественные… Самое интересное все СТО не обнаружили код С1210…Вечером буду искать инфо как устранить ошибку… Еще посоветовали удалить катализатор, рассыпается. Задняя металический катализатор… убираю…
ASB
Active Member
С1210 ошибка калибровки нуля датчика рыскания. С ней все просто. Некоторые диагностические тестеры сбивают эту калибровку. А подключали вы их немало в разных СТО.
Есть два способа устранить.
1. Просто покататься какое-то время и она сама уйдет.
2. «Для калибровки нулевой точки нескольких датчиков: yaw rate, deceleration sensors без использования диагностического сканера и, возможно, будет полезна для устранения результатов подключения неудачного сканера или просто после ремонта соответствующих систем.
1.Включите зажигание.
2.Используя «перемычку» замкните-разомкните контакты Ts и CG в DLC3 4 и более раза в течение 8 секунд.
3.Проверьте включение лампы индикатора VSC, что является признаком «очистки» записи о предыдущей нулевой точке.
4.Выключите зажигание.
5.Убедитесь в том, что упомянутые выше контакты, разомкнуты.
6.Включите зажигание.
7.Убедитесь в том, что индикатор неисправности VSC гаснет через 15 секунд после включения зажигания.
8.После этого выключите зажигание в течение 2 секунд.
9.Соедините Ts и CG в DLC3.
10.Включите зажигание.
11.Убедитесь в том, что индикатор неисправности VSC светится приблизительно 4 секунды и быстро мигает с интервалом 0.13 сек.
12.Если это так, то выключите зажигание в течение 2 сек.
13.Уберите перемычку.
14.Перемещайтесь на машине по крайней мере 5 минут для того, чтобы подтвердить завершение калибровки нулевой точки.»
С1210 ошибка калибровки нуля датчика рыскания. С ней все просто. Некоторые диагностические тестеры сбивают эту калибровку. А подключали вы их немало в разных СТО.
Есть два способа устранить.
1. Просто покататься какое-то время и она сама уйдет.
2. «Для калибровки нулевой точки нескольких датчиков: yaw rate, deceleration sensors без использования диагностического сканера и, возможно, будет полезна для устранения результатов подключения неудачного сканера или просто после ремонта соответствующих систем.
1.Включите зажигание.
2.Используя «перемычку» замкните-разомкните контакты Ts и CG в DLC3 4 и более раза в течение 8 секунд.
3.Проверьте включение лампы индикатора VSC, что является признаком «очистки» записи о предыдущей нулевой точке.
4.Выключите зажигание.
5.Убедитесь в том, что упомянутые выше контакты, разомкнуты.
6.Включите зажигание.
7.Убедитесь в том, что индикатор неисправности VSC гаснет через 15 секунд после включения зажигания.
8.После этого выключите зажигание в течение 2 секунд.
9.Соедините Ts и CG в DLC3.
10.Включите зажигание.
11.Убедитесь в том, что индикатор неисправности VSC светится приблизительно 4 секунды и быстро мигает с интервалом 0.13 сек.
12.Если это так, то выключите зажигание в течение 2 сек.
13.Уберите перемычку.
14.Перемещайтесь на машине по крайней мере 5 минут для того, чтобы подтвердить завершение калибровки нулевой точки.»
Посмотреть вложение 80311
В пункте 1,6,10 » включить зажигание» это без заводки двигателя ?
Да, просто включить, без заводки
На следущей неделе данную процедуру проведу на территории СТО, чтобы сразу проверить. Мне понравился 1-й пункт инструкции «Просто покататься какое-то время и она сама уйдет» , как раз проверим …
Спасибо большое !!!
P.S. Сейчас наблюдаю , тяга машины улучшилось.. мне кажется если даже лямбда зонд банка 2 датчик 1 рабочии ,если ошибка не очищенный то ЭБУ читает как лямбда зонд не рабочий и будет большой расход топлива… через пару дней отпишусь про расход топлива… Еще раз большое спасибо за советы !!!!!!!!
Разговаривал сегодня с одним водителем Хайландера 2002 года, 3.0, он расказал одну историю , лет 5 назад выскочил ошибка с кодом P1155 (банка2 , сенсор1), соответственно все начали проверять и в конце менять лямбду который ближе к радиатору … Результата нет… занимались пол года на разных СТО, и в конце нашли повреждение на втором лямбда зонде которы стойт под водительской сидении… После замены он говорит код Р1155 исчез…. и расход уменьшился …. думаю тоже проверю на днях…. может правда…
ГОЛОВА БОЛИТ……
Переговорил с водителем Хайландера , он тоже ходил куда я ходил. Гипотеза : Проблема в том что если разъем лямбды зонд отключит в заведенном двигателе то ЭБУ сохраняет как Р1155 и все пока нормальный диагностический прибор не найдеш , не удалиш данную ошибку.. А если не удалиш — расход топлива будет большой…. Еще совет : если ошибку удаляют и она сразу появляется надо попробовать удалить в других местах если конечно лямбда прозванивается…
P.S. Cкоро куплю себе диагностический прибор и буду открывать бизнес. (Шутка)
Опять, опять… Датчик топливо-воздушной смеси. На этот раз правый верхний лямбда-зонд. Это третий из моих четырех датчиков.
Особо ничего интересного и небыло бы рассказать — меняется элементарно — надо снять защиту выпускного коллектора, и снять сам датчик. НО —
обычно я покупаю оригинал, а тут было извесно, что в данном случае датчик Denso, который и есть оригинал был в наличии в офисе экзиста, приехал покупать — оказалось не совсем тот в наличии. Не правый, а левый. И по заверению продавца он отличается только длиной провода. Ну и бог с ней с длиной — берем.

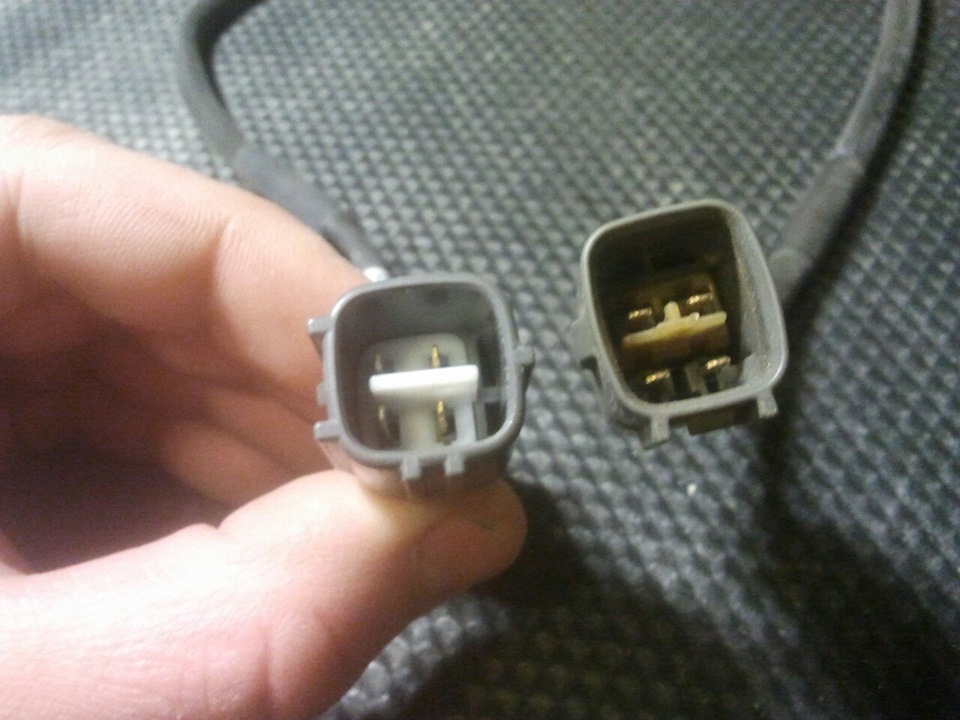

И тут уже после установки датчика — такая новость — разъемы правого и левого датчика разные !
Вот так вот… Конечно я его назад не понес, а перепаял аккуратно разъем от старого датчика, использовал термоусадочную трубку и качественную изоленту. В местах где будет подвергаться высоким температурам оставил родную термооплетку. Все заработало, но процедура замены незапланированно замедлилась…
Само-собой, что ошибки были считаны с помощью карманного сканера ELM-327 и мобильного телефона, и потом так же сброшены из памяти авто.
Цена вопроса: 4 000 ₽
Пробег: 231 000 км
Автор:
Rebecca Haynes
Дата создания:
15 Апрель 2021
Дата обновления:
1 Июнь 2023
Содержание
- Возможные причины
- Когда код обнаружен?
- Возможные симптомы
- P1155 Toyota Описание
- P1155 Toyota Информация для конкретных моделей Toyota
Возможные причины
Когда код обнаружен?
P1155 устанавливается, когда модуль управления двигателем (ECM) обнаруживает неисправность цепи нагревателя подогреваемого датчика кислорода.
Возможные симптомы
Для достижения требуемой температуры в датчик воздушно-топливного отношения включен нагревательный элемент. ECM управляет нагревательным элементом датчика воздушно-топливного отношения на основе сигналов температуры охлаждающей жидкости двигателя и нагрузки двигателя. ECM контролирует цепь нагревательного элемента, пропуская ток на землю.
ECM контролирует сигнал напряжения, полученный через цепь нагревательного элемента, и определяет состояние цепи, сравнивая обнаруженное напряжение с заводскими характеристиками.
P1155 Toyota Информация для конкретных моделей Toyota
