Коды ошибок сааб 9000 трионик

Обновлено: 04.06.2023

Если горит лампочка CHECK ENGINE, то.
1. Выключаем двигатель
2. Включаем зажигание, и не запуская двигатель ждём, когда загорится лампа Check Engine, потом погаснет
3. После этого лампа начнет моргать, считаем количество вспышек по принципу:

Итого получился код ошибки номер 3, а «длинная пауза» означает конец текущего кода, после нее пойдет или следующий код, или повторится первый. И так по кругу.

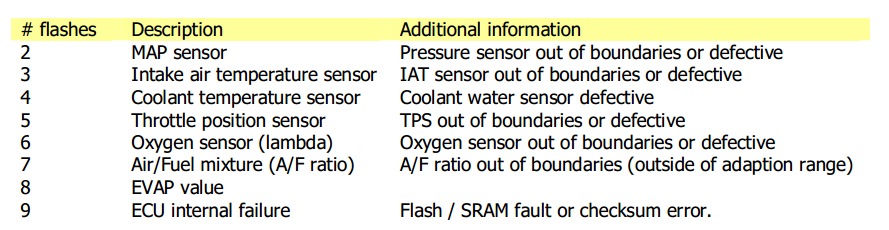

Количество вспышек / Ошибка
2 Manifold absolute pressure sensor (Датчик давления всасываемого воздуха)
3 Temperature sensor, manifold (Датчик температуры на впускной трубе)
4 Temperature sensor, coolant (Датчик температуры охлаждающей жидкости)
5 Throttle position sensor (Датчик положения дроссельной заслонки (потенциометр). Хорошо заменяется на датчик от Волги с мотором ЗМЗ.406)
6 Oxygen sensor (Датчик кислорода, заменяется на датчик от ВАЗ-2110 и её клонов)
7 Adaptation (Адаптация — комплексная ошибка, блок пытается сказать, что параметры смеси настолько «плавают», или выходят за пределы допуска, что ему не удалось подобрать оптимальный режим работы. Что конкретно сломалось из «железа» однозначно не скажешь. Для начала попробовать залить нормального топлива.)
8 Purge valve (EVAP valve) (Клапан вентиляции угольного адсорбера)
9 ECM, internal fault (Ошибка блока управления. В 99% ошибка внутреннего ПЗУ — от старости «поплыла» флешка)

Если блок управления Трионик, то коды следующие:
Мигающие коды Трионика (Check Engine)
2 Датчик давления, всасываемый воздух
3 Датчик температуры, всасывающая труба
4 Датчик температуры охлаждающей жидкости
5 Датчик положения заслонки
6 Кислородный датчик
7 Адаптация
8 Спускной клапан, углеродный фильтр
9 Блок управления, внутренняя неисправность
Мигают если включить зажигание, но не заводить.
Но это, кажется с 93 года выпуска, если не прав, поправят.
А расход по городу не такой и большой.
1989 — 1993
Мигающий код
Неисправность
12111
Неисправность лямбда-зонда (качество рабочей смеси на холостом ходу)
12112
Неисправность лямбда-зонда (качество рабочей смеси при движении автомобиля)
12113
Клапан управления холостым ходом, мала скважность импульсов (повышенные обороты х.х)
12114
Клапан управления холостым ходом, велика скважность импульсов (пониженные обороты х.х.)
12211
Напряжение аккумулятора ниже 10В или выше 16В
12212
Датчик-выключатель закрытого положения дроссельной заслонки
12213
Датчик-выключатель полностью открытого положения дроссельной заслонки
12214
Неисправность датчика температуры охладителя
12221
Отсутствие сигнала измерителя массы всасываемого воздуха
12222
Сигнал клапана управления холостым ходом
12223
Бедная рабочая смесь, короткое замыкание на корпус в цепи лямбда-зонда
12224
Богатая рабочая смесь, короткое замыкание в цепи лямбда-зонда на + 12 В
12225
Неисправность лямбда-зонда или его подогревателя
12231
Отсутствие сигнала зажигания (нормально, если двигатель выключен)
12232
Напряжение питания блока управления на клемме №4 меньше 1В
12233
Неисправность блока управления
12241
Неисправность инжектора
12242
Измеритель массы всасываемого воздуха
12248
Неисправность очистки датчика с “нагретым” проводом
12243
Отсутствие сигнала скорости автомобиля
12244
Отсутствие сигнала “Drive” (автоматическая трансмиссия)
12245
Неисправность системы рециркуляции отработавших газов
12251
Датчик положения дроссельной заслонки
12252
Клапан продувки угольного адсорбера
12253
Первичная цепь зажигания
12254
Отсутствует сигнал оборотов (двигатель выключен)
00000
Отсутствие неисправностей, все коды неисправностей извлечены из памяти блока управления

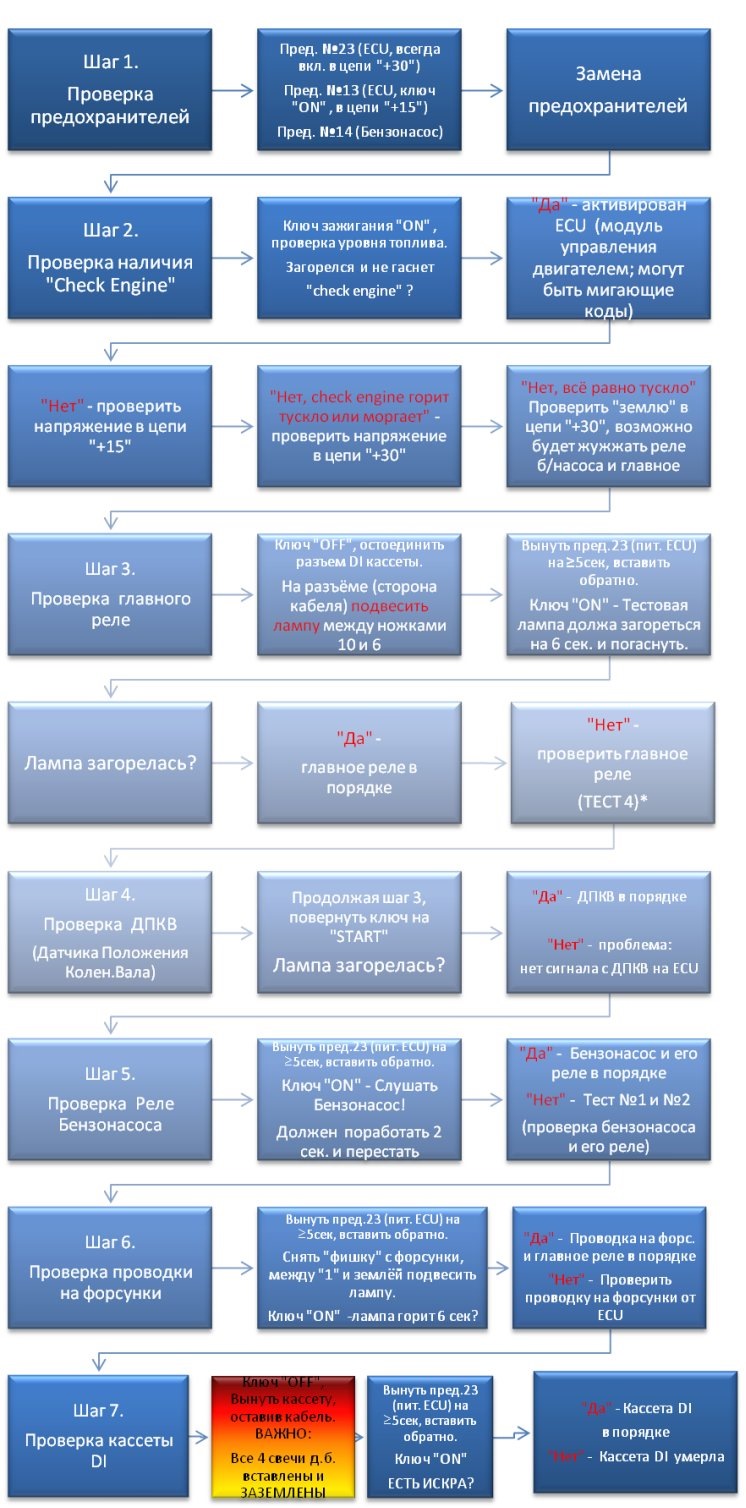

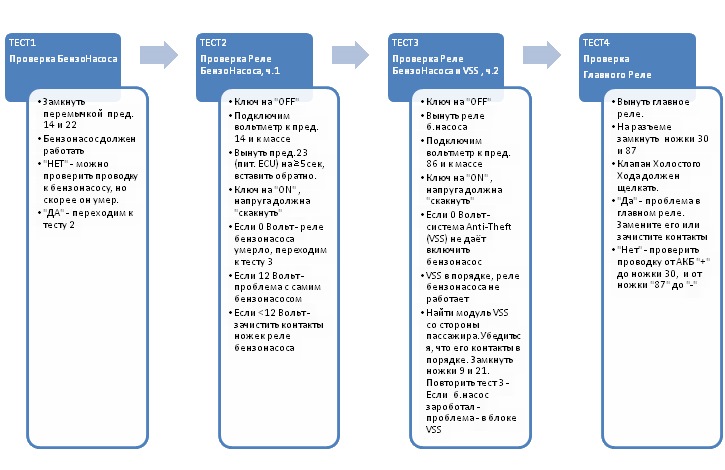

Если горит лампочка CHECK ENGINE, то.
1. Выключаем двигатель
2. Включаем зажигание, и не запуская двигатель ждём, когда загорится лампа Check Engine, потом погаснет
3. После этого лампа начнет моргать, считаем количество вспышек по принципу:

Итого получился код ошибки номер 3, а «длинная пауза» означает конец текущего кода, после нее пойдет или следующий код, или повторится первый. И так по кругу.

Количество вспышек / Ошибка
2 Manifold absolute pressure sensor (Датчик давления всасываемого воздуха)
3 Temperature sensor, manifold (Датчик температуры на впускной трубе)
4 Temperature sensor, coolant (Датчик температуры охлаждающей жидкости)
5 Throttle position sensor (Датчик положения дроссельной заслонки (потенциометр). Хорошо заменяется на датчик от Волги с мотором ЗМЗ.406)
6 Oxygen sensor (Датчик кислорода, заменяется на датчик от ВАЗ-2110 и её клонов)
7 Adaptation (Адаптация — комплексная ошибка, блок пытается сказать, что параметры смеси настолько «плавают», или выходят за пределы допуска, что ему не удалось подобрать оптимальный режим работы. Что конкретно сломалось из «железа» однозначно не скажешь. Для начала попробовать залить нормального топлива.)
8 Purge valve (EVAP valve) (Клапан вентиляции угольного адсорбера)
9 ECM, internal fault (Ошибка блока управления. В 99% ошибка внутреннего ПЗУ — от старости «поплыла» флешка)

Если блок управления Трионик, то коды следующие:
Мигающие коды Трионика (Check Engine)
2 Датчик давления, всасываемый воздух
3 Датчик температуры, всасывающая труба
4 Датчик температуры охлаждающей жидкости
5 Датчик положения заслонки
6 Кислородный датчик
7 Адаптация
8 Спускной клапан, углеродный фильтр
9 Блок управления, внутренняя неисправность
Мигают если включить зажигание, но не заводить.
Но это, кажется с 93 года выпуска, если не прав, поправят.
А расход по городу не такой и большой.
1989 — 1993
Мигающий код
Неисправность
12111
Неисправность лямбда-зонда (качество рабочей смеси на холостом ходу)
12112
Неисправность лямбда-зонда (качество рабочей смеси при движении автомобиля)
12113
Клапан управления холостым ходом, мала скважность импульсов (повышенные обороты х.х)
12114
Клапан управления холостым ходом, велика скважность импульсов (пониженные обороты х.х.)
12211
Напряжение аккумулятора ниже 10В или выше 16В
12212
Датчик-выключатель закрытого положения дроссельной заслонки
12213
Датчик-выключатель полностью открытого положения дроссельной заслонки
12214
Неисправность датчика температуры охладителя
12221
Отсутствие сигнала измерителя массы всасываемого воздуха
12222
Сигнал клапана управления холостым ходом
12223
Бедная рабочая смесь, короткое замыкание на корпус в цепи лямбда-зонда
12224
Богатая рабочая смесь, короткое замыкание в цепи лямбда-зонда на + 12 В
12225
Неисправность лямбда-зонда или его подогревателя
12231
Отсутствие сигнала зажигания (нормально, если двигатель выключен)
12232
Напряжение питания блока управления на клемме №4 меньше 1В
12233
Неисправность блока управления
12241
Неисправность инжектора
12242
Измеритель массы всасываемого воздуха
12248
Неисправность очистки датчика с “нагретым” проводом
12243
Отсутствие сигнала скорости автомобиля
12244
Отсутствие сигнала “Drive” (автоматическая трансмиссия)
12245
Неисправность системы рециркуляции отработавших газов
12251
Датчик положения дроссельной заслонки
12252
Клапан продувки угольного адсорбера
12253
Первичная цепь зажигания
12254
Отсутствует сигнал оборотов (двигатель выключен)
00000
Отсутствие неисправностей, все коды неисправностей извлечены из памяти блока управления

Для диагностики электронных систем двигателя, автоматической трансмиссии, ABS, SRS применяются специальные диагностические сканеры или тестеры с определенным картриджем. Кроме того, для этой цели можно применить дорогостоящий специализированный автомобильный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей, или обычный компьютер с набором интерфейсных устройств.

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей на некоторых моделях может быть произведено также по индикатору “проверьте двигатель” на приборной доске.

Для проведения диагностики рекомендуем Вам обратиться за квалифицированной помощью специалистов.

16-контактный диагностический разъем системы бортовой диагностики OBD II

Назначение выводов диагностического разъема 445:

Общее описание системы OBD II

В состав системы OBD входят несколько диагностических устройств, производящих мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей. Система производит также проверку датчиков и исполнительных устройств, контролирует циклы обслуживания транспортного средства, обеспечивает возможность запоминания даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.

Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики OBD. Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления (ЕСМ), либо модулем управления функционированием силового агрегата (РСМ). РСМ является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов (выключателей, реле и т.д.). На основании анализа поступающих от информационных датчиков данных, и в соответствии с заложенными в память процессора базовыми параметрами, РСМ вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя, и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива. Считывание данных памяти процессора OBD-II производится при помощи специального сканера, подключаемого к 16-контактному диагностическому разъему 445 считывания базы данных (Saab Trionic), расположенному под панелью приборов с водительской стороны автомобиля. Также диагностика может быть проведена при подключении прибора к маленькому черному разъему 444, расположенному рядом с блоком управления Trionic, под сиденьем переднего пассажира. На системах Bosch LH 2.4, 2.4.1 и 2.4.2 Jetronic диагностический разъем может быть расположен под задним сиденьем, рядом с селектором АТ или в двигательном отсеке, рядом с ветровым стеклом, слева. Замечание: На отдельных моделях, считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи лампы “Проверьте двигатель”.

На обслуживание компонентов систем управления двигателем / снижения токсичности отработавших газов распространяются особые гарантийные обязательства с продленным сроком действия. Не следует предпринимать попыток самостоятельного выполнения диагностики отказов РСМ или замены компонентов системы, до выхода сроков данных обязательств, — обращайтесь к специалистам фирменных станций техобслуживания.

Кислородные датчики (l-зонды)

Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания кислорода (О2) в отработавших газах двигателя и наружном воздухе.

Датчик положения коленчатого вала (СКР)

Датчик информирует РСМ о положении коленчатого вала и оборотах двигателя. Данная информация используется процессором при определении моментов впрыска топлива и установке угла опережения зажигания.

Датчик положения поршней (CYP)

На основании анализа поступающих от датчика сигналов РСМ вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.

Вырабатываемые датчиком сигналы используются РСМ при определении установок угла опережения зажигания в момент запуска двигателя.

Датчик температуры охлаждающей жидкости двигателя (ЕСТ)

На основании поступающей от датчика информации ЕСМ/РСМ осуществляет необходимые корректировки состава воздушно-топливной смеси и угла опережения зажигания, а также контролирует работу системы EGR.

Датчик температуры всасываемого воздуха (IAT)

РСМ использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.

Датчик положения дроссельной заслонки (TPS)

Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала РСМ определяет угол открывания дроссельной заслонки (управляется водителем от педали газа) и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.

Датчик абсолютного давления в трубопроводе (МАР)

Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал. РСМ использует поставляемую датчиками МАР и IAT информацию при тонких корректировках подачи топлива.

Датчик атмосферного давления

Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется РСМ при определении продолжительности моментов впрыска топлива. Датчик встроен в модуль РСМ и обслуживанию в индивидуальном порядке не подлежит.

Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации РСМ осуществляет соответствующую корректировку угла опережения зажигания.

Датчик скорости движения автомобиля (VSS)

Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля.

Датчик величины открывания клапана EGR

Датчик оповещает РСМ о величине смещения плунжера клапана EGR. Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов.

Датчик давления в топливном баке

Датчик является составным элементом системы улавливания топливных испарений (EVAP) и служит для отслеживания давления паров бензина в баке. На основании поступающей от датчика информации РСМ выдает команды на срабатывание электромагнитных клапанов продувки системы.

Датчик-выключатель давления системы гидроусиления руля (PSP)

На основании поступающей от датчика-выключателя PSP информации РСМ обеспечивает повышение оборотов холостого хода за счет срабатывания датчика IAC с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.

В дополнение к данным, поступающим от VSS, РСМ получает также информацию от датчиков помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков относятся:
(а) датчик оборотов вторичного (коренного) вала и
(b) датчик оборотов промежуточного вала.

Датчик-выключатель управления включением муфты сцепления кондиционера воздуха

При подаче питания от батареи к электромагнитному клапану компрессора К/В соответствующий информационный сигнал поступает на РСМ, который расценивает его как свидетельство возрастания нагрузки на двигатель и соответствующим образом корректирует обороты его холостого хода.

Главное реле PGM-FI (реле топливного насоса)

РСМ производит активацию реле топливного насоса при поворачивании ключа зажигания в положение START или RUN. При включении зажигания активация реле обеспечивает подъем давления в системе питания. Более подробная информация по главному реле приведена в Главе Топливная и выхлопная системы.

РСМ обеспечивает индивидуальное включение каждого из инжекторов в соответствии с установленным порядком зажигания. Кроме того, модуль контролирует продолжительность открывания инжекторов, определяемую шириной управляющего импульса, измеряемой в миллисекундах и определяющей количество впрыскиваемого в цилиндр топлива. Более подробная информация по принципу функционирования системы впрыска, замене и обслуживанию инжекторов приведена в Главе Топливная и выхлопная системы.

Модуль управления зажиганием (ICM)

Модуль управляет функционированием катушки зажигания, определяя требуемое базовое опережение на основании вырабатываемых РСМ команд.

Клапан стабилизации оборотов холостого хода (IAC)

Клапан IAC осуществляет дозировку количества воздуха, перепускаемого в обход дроссельной заслонки, когда последняя закрыта, либо занимает положение холостого хода. Открыванием клапана и формированием результирующего воздушного потока управляет РСМ.

Электромагнитный клапан продувки угольного адсорбера

Клапан является составным элементом системы улавливания топливных испарений (EVAP) и, срабатывая по команде РСМ, осуществляет выпуск скопившихся в адсорбере паров топлива во впускной трубопровод с целью сжигания их в процессе нормального функционирования двигателя.

Электромагнит управления продувкой угольного адсорбера

Электромагнит используется РСМ при проверке системой OBD-II исправности функционирования системы EVAP.

Для диагностики электронных систем двигателя, автоматической трансмиссии, ABS, SRS применяются специальные диагностические сканеры или тестеры с определенным картриджем. Кроме того, для этой цели можно применить дорогостоящий специализированный автомобильный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей, или обычный компьютер с набором интерфейсных устройств.

В принципе, считывание записанных в память системы самодиагностики кодов неисправностей на некоторых моделях может быть произведено также по индикатору “проверьте двигатель” на приборной доске.

Для проведения диагностики рекомендуем Вам обратиться за квалифицированной помощью специалистов.

16-контактный диагностический разъем системы бортовой диагностики OBD II

Назначение выводов диагностического разъема 445:

Общее описание системы OBD II

В состав системы OBD входят несколько диагностических устройств, производящих мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей. Система производит также проверку датчиков и исполнительных устройств, контролирует циклы обслуживания транспортного средства, обеспечивает возможность запоминания даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.

Все описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики OBD. Основным элементом системы является бортовой процессор, чаще называемый электронным модулем управления (ЕСМ), либо модулем управления функционированием силового агрегата (РСМ). РСМ является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов (выключателей, реле и т.д.). На основании анализа поступающих от информационных датчиков данных, и в соответствии с заложенными в память процессора базовыми параметрами, РСМ вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя, и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива. Считывание данных памяти процессора OBD-II производится при помощи специального сканера, подключаемого к 16-контактному диагностическому разъему 445 считывания базы данных (Saab Trionic), расположенному под панелью приборов с водительской стороны автомобиля. Также диагностика может быть проведена при подключении прибора к маленькому черному разъему 444, расположенному рядом с блоком управления Trionic, под сиденьем переднего пассажира. На системах Bosch LH 2.4, 2.4.1 и 2.4.2 Jetronic диагностический разъем может быть расположен под задним сиденьем, рядом с селектором АТ или в двигательном отсеке, рядом с ветровым стеклом, слева. Замечание: На отдельных моделях, считывание записанных в память системы самодиагностики кодов неисправностей может быть произведено при помощи лампы “Проверьте двигатель”.

На обслуживание компонентов систем управления двигателем / снижения токсичности отработавших газов распространяются особые гарантийные обязательства с продленным сроком действия. Не следует предпринимать попыток самостоятельного выполнения диагностики отказов РСМ или замены компонентов системы, до выхода сроков данных обязательств, — обращайтесь к специалистам фирменных станций техобслуживания.

Кислородные датчики (l-зонды)

Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания кислорода (О2) в отработавших газах двигателя и наружном воздухе.

Датчик положения коленчатого вала (СКР)

Датчик информирует РСМ о положении коленчатого вала и оборотах двигателя. Данная информация используется процессором при определении моментов впрыска топлива и установке угла опережения зажигания.

Датчик положения поршней (CYP)

На основании анализа поступающих от датчика сигналов РСМ вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.

Вырабатываемые датчиком сигналы используются РСМ при определении установок угла опережения зажигания в момент запуска двигателя.

Датчик температуры охлаждающей жидкости двигателя (ЕСТ)

На основании поступающей от датчика информации ЕСМ/РСМ осуществляет необходимые корректировки состава воздушно-топливной смеси и угла опережения зажигания, а также контролирует работу системы EGR.

Датчик температуры всасываемого воздуха (IAT)

РСМ использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.

Датчик положения дроссельной заслонки (TPS)

Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала РСМ определяет угол открывания дроссельной заслонки (управляется водителем от педали газа) и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.

Датчик абсолютного давления в трубопроводе (МАР)

Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал. РСМ использует поставляемую датчиками МАР и IAT информацию при тонких корректировках подачи топлива.

Датчик атмосферного давления

Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется РСМ при определении продолжительности моментов впрыска топлива. Датчик встроен в модуль РСМ и обслуживанию в индивидуальном порядке не подлежит.

Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации РСМ осуществляет соответствующую корректировку угла опережения зажигания.

Датчик скорости движения автомобиля (VSS)

Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля.

Датчик величины открывания клапана EGR

Датчик оповещает РСМ о величине смещения плунжера клапана EGR. Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов.

Датчик давления в топливном баке

Датчик является составным элементом системы улавливания топливных испарений (EVAP) и служит для отслеживания давления паров бензина в баке. На основании поступающей от датчика информации РСМ выдает команды на срабатывание электромагнитных клапанов продувки системы.

Датчик-выключатель давления системы гидроусиления руля (PSP)

На основании поступающей от датчика-выключателя PSP информации РСМ обеспечивает повышение оборотов холостого хода за счет срабатывания датчика IAC с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.

В дополнение к данным, поступающим от VSS, РСМ получает также информацию от датчиков помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков относятся:
(а) датчик оборотов вторичного (коренного) вала и
(b) датчик оборотов промежуточного вала.

Датчик-выключатель управления включением муфты сцепления кондиционера воздуха

При подаче питания от батареи к электромагнитному клапану компрессора К/В соответствующий информационный сигнал поступает на РСМ, который расценивает его как свидетельство возрастания нагрузки на двигатель и соответствующим образом корректирует обороты его холостого хода.

Главное реле PGM-FI (реле топливного насоса)

РСМ производит активацию реле топливного насоса при поворачивании ключа зажигания в положение START или RUN. При включении зажигания активация реле обеспечивает подъем давления в системе питания. Более подробная информация по главному реле приведена в Главе Топливная и выхлопная системы.

РСМ обеспечивает индивидуальное включение каждого из инжекторов в соответствии с установленным порядком зажигания. Кроме того, модуль контролирует продолжительность открывания инжекторов, определяемую шириной управляющего импульса, измеряемой в миллисекундах и определяющей количество впрыскиваемого в цилиндр топлива. Более подробная информация по принципу функционирования системы впрыска, замене и обслуживанию инжекторов приведена в Главе Топливная и выхлопная системы.

Модуль управления зажиганием (ICM)

Модуль управляет функционированием катушки зажигания, определяя требуемое базовое опережение на основании вырабатываемых РСМ команд.

Клапан стабилизации оборотов холостого хода (IAC)

Клапан IAC осуществляет дозировку количества воздуха, перепускаемого в обход дроссельной заслонки, когда последняя закрыта, либо занимает положение холостого хода. Открыванием клапана и формированием результирующего воздушного потока управляет РСМ.

Электромагнитный клапан продувки угольного адсорбера

Клапан является составным элементом системы улавливания топливных испарений (EVAP) и, срабатывая по команде РСМ, осуществляет выпуск скопившихся в адсорбере паров топлива во впускной трубопровод с целью сжигания их в процессе нормального функционирования двигателя.

Электромагнит управления продувкой угольного адсорбера

Электромагнит используется РСМ при проверке системой OBD-II исправности функционирования системы EVAP.

1 — Топливный бак
2 — Топливный насос
3 — Предварительный топливный насос
4 — Топливный фильтр
5 — Топливная распределительная
магистраль
6 — Регулятор давления топлива
7 — Электронное устройство
управления (ECU)
8 — Распределитель
9 — Катушка зажигания
10 — Датчик температуры
11 — Вентиль впрыска (инжектор)

12 — Вакуумные линии
13 — Впускной трубопровод
14 — Датчик положения дросселя
15 — Клапан дополнительного воздуха
(стабилизации холостого хода)
16 — Измеритель воздушного потока
17 — Лямбда-зонд (модели с каталитическим преобразователем)
18 — Выключатель давления (модели с турбонаддувом)
19 — Реле системы
20 — Реле топливного насоса
21 — Батарея
22 — Ключ зажигания

Данные от датчиков обрабатываются в электронном устройстве управления (ECU) топливной системы и на основании полученного результата определяется период открытия инжекторов для впрыска во впускной трубопровод требуемого количества топлива. Данная система является системой одновременного типа, что означает, что открывание и закрывание всех инжекторов происходит в одно и тоже время. Инжекторы открываются один раз на каждый оборот коленвала, исключая режим холодного запуска, когда они открываются дважды за один оборот.

На моделях, оснащенных системой турбонаддува, изготовленных до 1989 г., для управления функционированием турбокомпрессора используется отдельное электронное управляющее устройство (ECU); начиная с 1989 г. и позже для этих целей используется электронное управляющее устройство системы прямого зажигания. На моделях, оснащенных каталитическим преобразователем (поздние модели) в систему LH-Jetronic входит также лямбда-зонд. Основными компонентами системы являются следующие:

а) Электронное управляющее устройство (ECU):

Электронное управляющее устройство полностью управляет работой системы впрыска топлива.

Каждый инжектор топлива состоит из игольчатого клапана, управляемого электромагнитом, который открывается по команде от электронного управляющего устройства. Топливо из топливной магистрали через сопло инжектора поступает во впускной трубопровод.

с) Измеритель воздушного потока:

Измеритель воздушного потока по степени охлаждения накаленной контрольной проволоки определяет количество, поступающего в двигатель воздуха.

d) Датчик температуры:

Датчик температуры охладителя определяет температуру двигателя.

е) Клапан дополнительного воздуха:

Клапан обеспечивает подачу в холодный двигатель дополнительного воздуха. Клапан устанавливается только на моделях 1985 г. вып.

f) Клапан стабилизации холостого хода:

Клапан контролирует объем воздуха, идущего в обход заслонки дросселя. Клапан устанавливается только на моделях с 1986 г. вып.

g) Датчик положения дросселя:

Датчик-выключатель положения дросселя информирует электронное управляющее устройство о положении дроссельной заслонки.

h) Топливный насос:

Топливный насос помещен в топливный бак. В кожухе насоса находится отдельный предварительный насос, обеспечивающий подачу к главному топливному насосу топлива очищенного от воздушных пузырей и находящегося под давлением.

i) Топливный фильтр:

Топливный фильтр установлен позади батареи внутри двигательного отсека.

Лямбда-зонд обеспечивает электронное управляющее устройство информацией о содержании кислорода в выхлопных газах. Лямбда-зонд устанавливается на поздних моделях с каталитическим преобразователем.

k) Инжектор холодного запуска:

Инжектор холодного запуска устанавливается на некоторых моделях и обеспечивает дополнительную подачу топлива во впускной трубопровод в течение ограниченного периода при запуске двигателя.

Система управления двигателем Trionic

Система управления двигателем Trionic фирмы SAAB с помощью единого блока электронного управляющего устройства (ECU) контролирует исполнение трех функций двигателя. Контролю подлежат система впрыска топлива, система зажигания, и (где имеется) система турбонаддува.
Система управляется микропроцессором и обеспечивает подачу топливной системой, требуемого для полного сгорания количества топлива при любых режимах работы двигателя. Электронное управляющее устройство обрабатывает данные, поступающие от различных датчиков, и определяет период открывания инжекторов для впрыска требуемого количества топлива во впускной трубопровод. Система является системой последовательного типа, что означает, что топливо впрыскивается в соответствии с порядком зажигания двигателя. При первом включении зажигания и после включения топливного насоса на короткое время включаются все инжекторы с целью подачи небольшого количества топлива в окрестности впускных клапанов. Это обеспечивает более быстрый запуск двигателя.

Основными компонентами системы являются следующие:

а) Электронное управляющее устройство (ECU):

Устройство полностью контролирует работу системы впрыска топлива, системы зажигания и системы турбонаддува.

b) Датчик положения коленвала:

Датчик положения коленвала обеспечивает электронное управляющее устройство данными, необходимыми для расчета положения коленвала по отношению к верхней мертвой точке.

с) Датчик абсолютного давления трубопровода (MAP):

Датчик MAP подает в электронное управляющее устройство напряжение пропорциональное давлению во впускном трубопроводе.

d) Датчик температуры всасываемого воздуха:

Датчик температуры всасываемого воздуха обеспечивает электронное управляющее устройство сигналами, позволяющими определить плотность поступающего в двигатель воздуха.

e) Датчик температуры охладителя двигателя:

Датчик температуры охладителя двигателя информирует электронное управляющее устройство о температуре двигателя.

f) Датчик-выключатель положения дросселя:

Информирует электронное управляющее устройство о положении дроссельной заслонки.

Обеспечивает электронное управляющее устройство информацией о содержании кислорода в выхлопных газах. Обычно применяется лямбда-зонд производства фирмы Bosch.

h) Блок прямого зажигания:

Состоит из 4-х высоковольтных катушек, подсоединенных непосредственно к свечам зажигания.

Каждый инжектор состоит из игольчатого клапана, управляемого электромагнитом, который открывается по команде от электронного управляющего устройства. Топливо из топливной магистрали через сопло инжектора впрыскивается во впускной трубопровод. Обычно применяются инжекторы изготовления фирмы BOSCH.

g) Электромагнитный клапан управления давлением нагнетателя:

Контролирует функционирование турбокомпрессора. При определенных условиях (например, при включении 1-ой передачи) давление понижается.

k) Клапан стабилизации холостого хода:

Управляет объемом воздуха, идущего в обход дроссельной заслонки. Система поддерживает обороты холостого хода двигателя вне зависимости от нагрузки, вызываемой работой генератора, компрессора системы кондиционирования воздуха или включением передач, отличных от P или N на моделях с автоматической трансмиссией. При возникновении обрыва в электрическом контуре клапана стабилизации холостого хода открытие клапана определяется внутренней пружиной и устанавливает обороты двигателя примерно на 1000 об/мин.

l) Клапан продувки адсорбера EVAP:

Задействуется при запуске двигателя для вывода топлива, скопившегося в адсорбере для того, чтобы позволить лямбда-зонду скомпенсировать обогащение смеси, система работает короткими интервалами.

m) Топливный насос:

Топливный насос располагается в бензобаке. В кожухе топливного насоса находится отдельный предварительный насос, подающий в главный топливный насос под давлением очищенное от воздушных пузырей сжатое топливо.

n) Топливный фильтр:

Расположен сзади под днищем автомобиля рядом с топливным баком и служит для очистки топлива, поступающего из топливного насоса.

При загорании сигнальной лампы системы автомобиль должен быть при первой же возможности отогнан для осмотра в представительстве фирмы SAAB. Здесь может быть проведен полный тест системы управления двигателем с использованием специального электронного диагностического оборудования, которое попросту подключается к диагностическим клеммам системы.
