Всем привет!
При замене АКБ я упоминал что в 61 блоке аккумулятора имеются две не стираемые ошибки:

02254 — Интерфейс к генератору

004 — Нет сигнала/связи

…и…

03041 — Система регулирования энергопотребления акт.

000 — —

Так же в блоке двигателя висела ошибка:

053255 — Блок управл.для контроля аккумуляторной батареи

U1007 — 001 — опросить память неисправностей

Погуглив данные ошибки оказалось, что из-за них может не работать обогрев боковых зеркал заднего вида и заднего стекла.Так как регулятор напряжения накрылся либо был установлен неродной.Решение — менять регулятор напряжения, его номер 059903803G, цена вопроса 4800р.

Полный размер

Для замены регулятора напряжения придётся снять генератор.Информацию по снятию взял с этого отчёта.А так же меня проконсультировал одноклубник Маир по телефону)

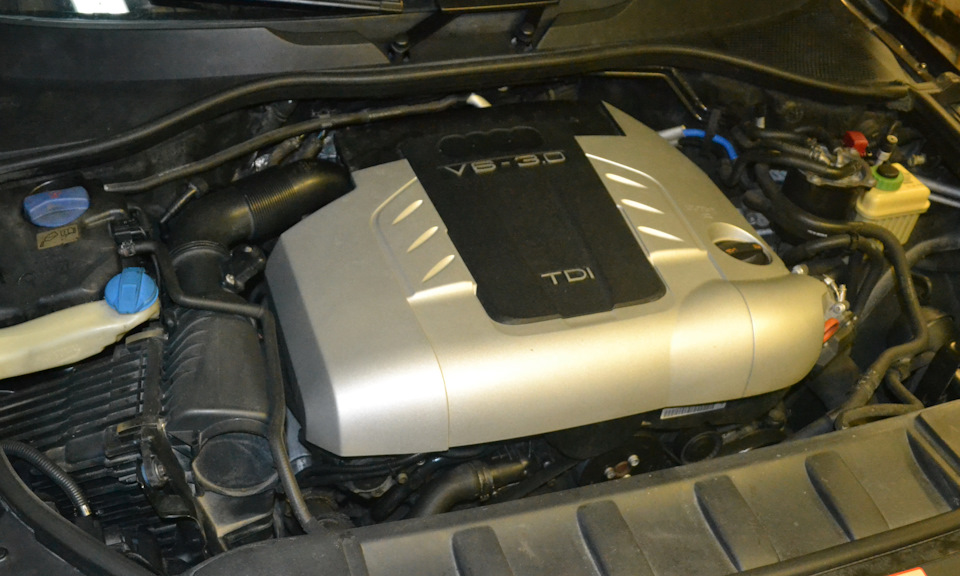

Открываем капот, предварительно отключив плюсовой провод от АКБ)

Полный размер

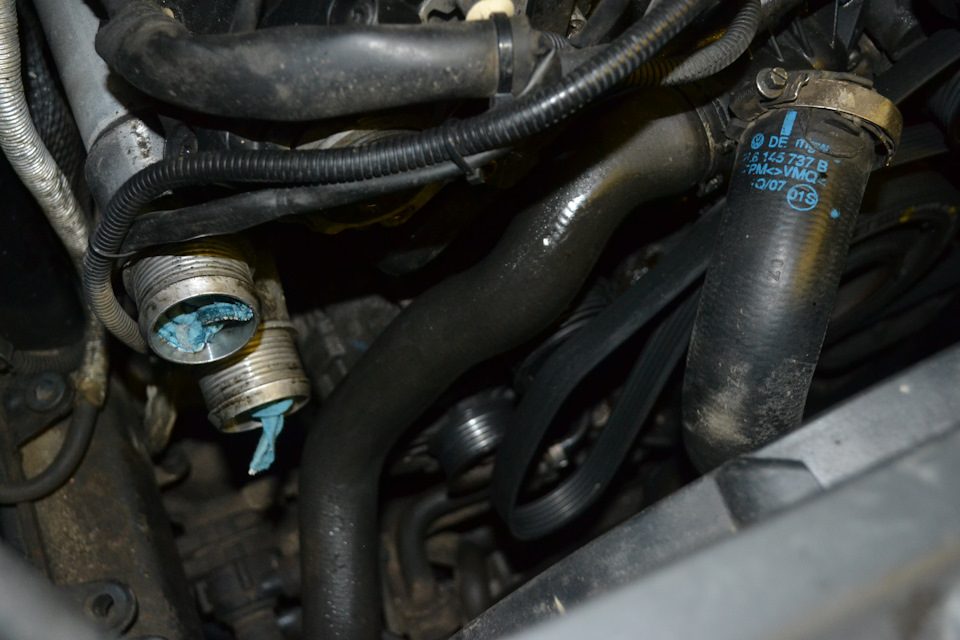

Снимаем корпус фильтра, отсоединяем патрубки идущие с кульков на приёмную трубу.Скидываем ремень со шкива генератора…

Полный размер

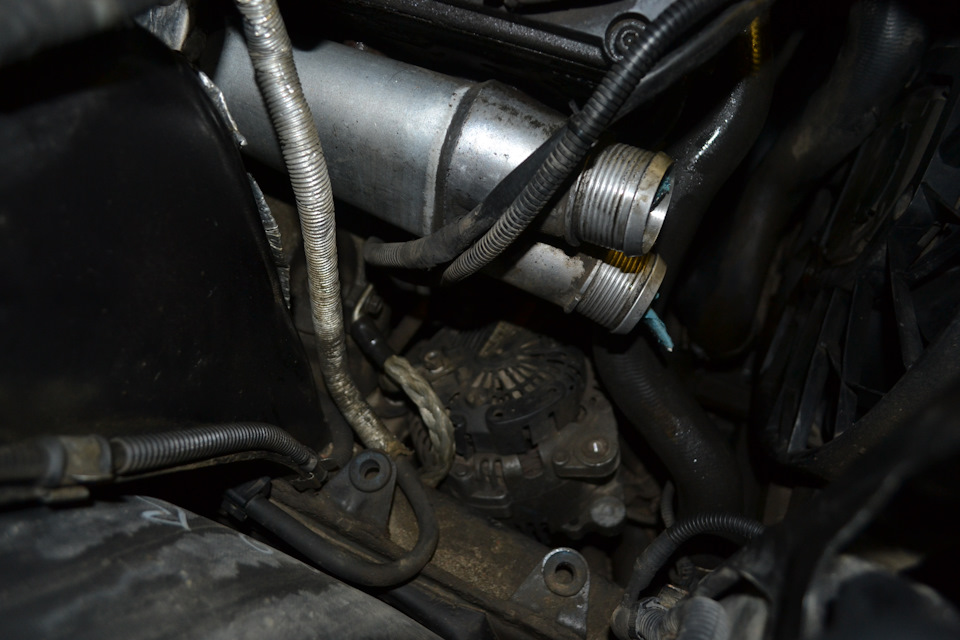

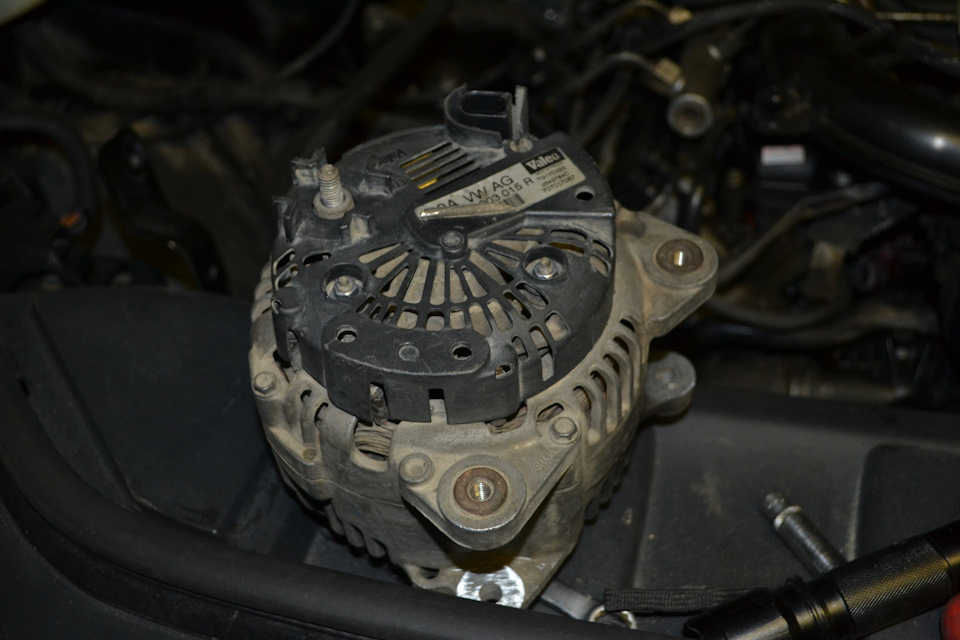

Открутив два болта крепления генератора, сдёргиваем его вниз и разворачиваем чтобы открутить плюсовой провод и снять фишку…

Полный размер

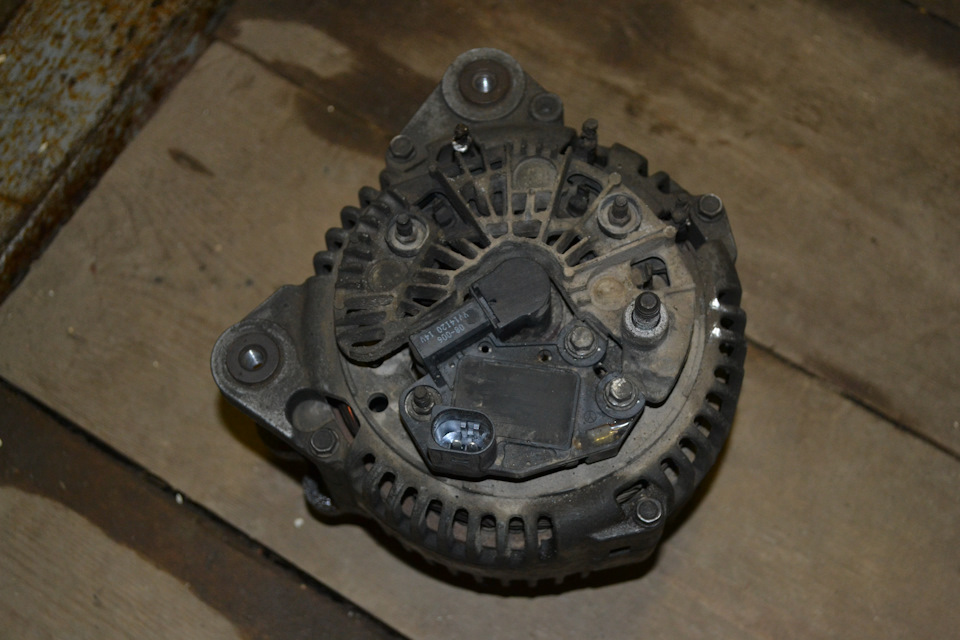

Затем вынимаем генератор через верх.Снимаем пластиковую крышку и видим регулятор напряжения…

Полный размер

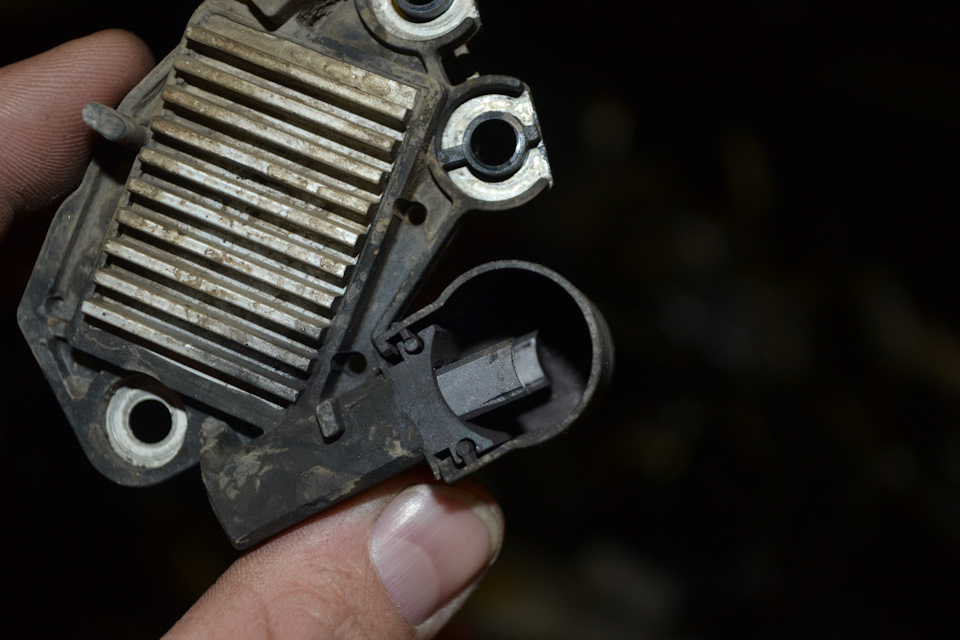

Откручиваем его.Щётки ещё очень живые…

Полный размер

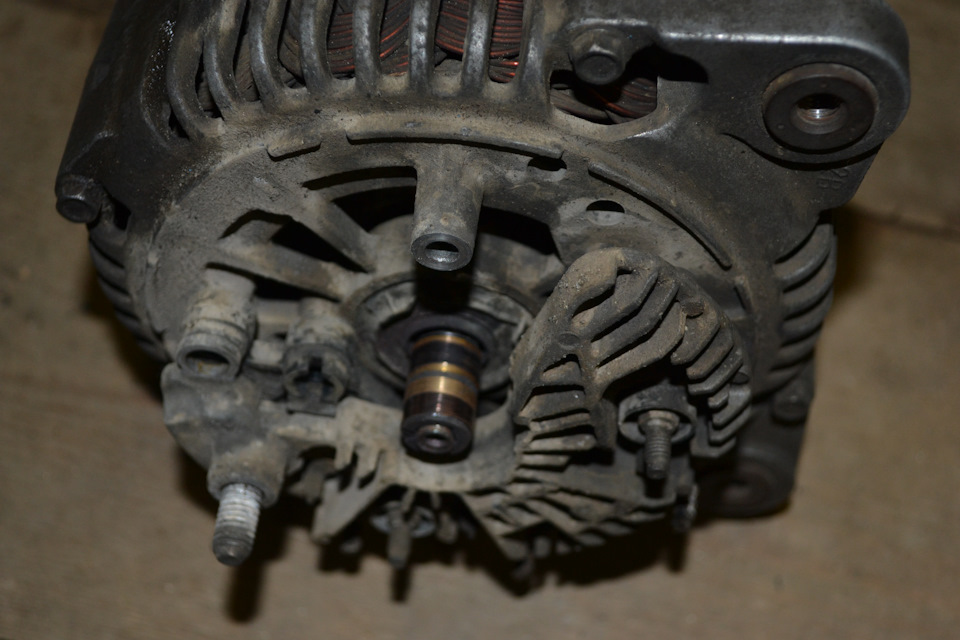

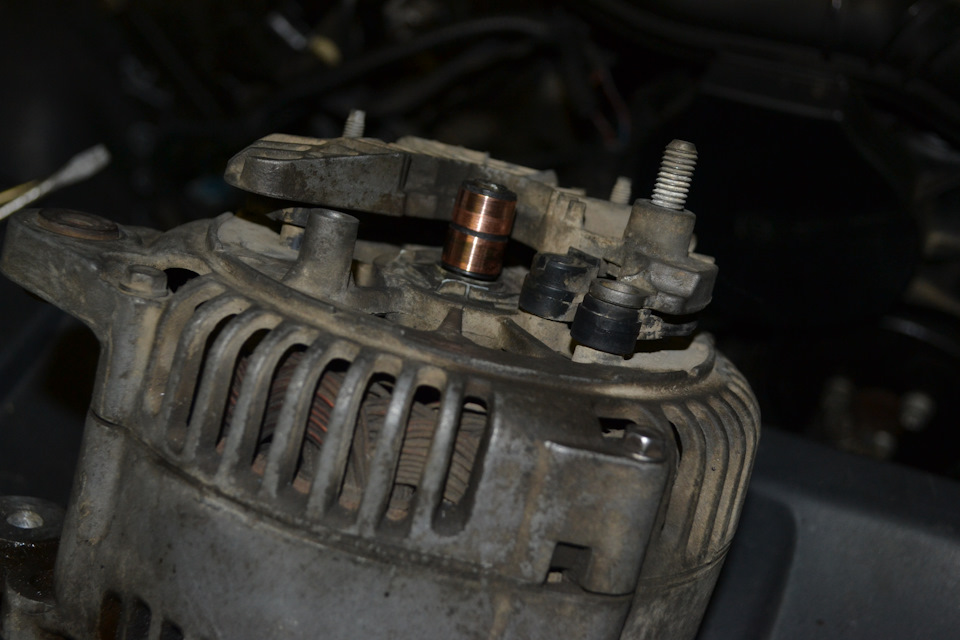

…как и токосъёмные кольца…

Полный размер

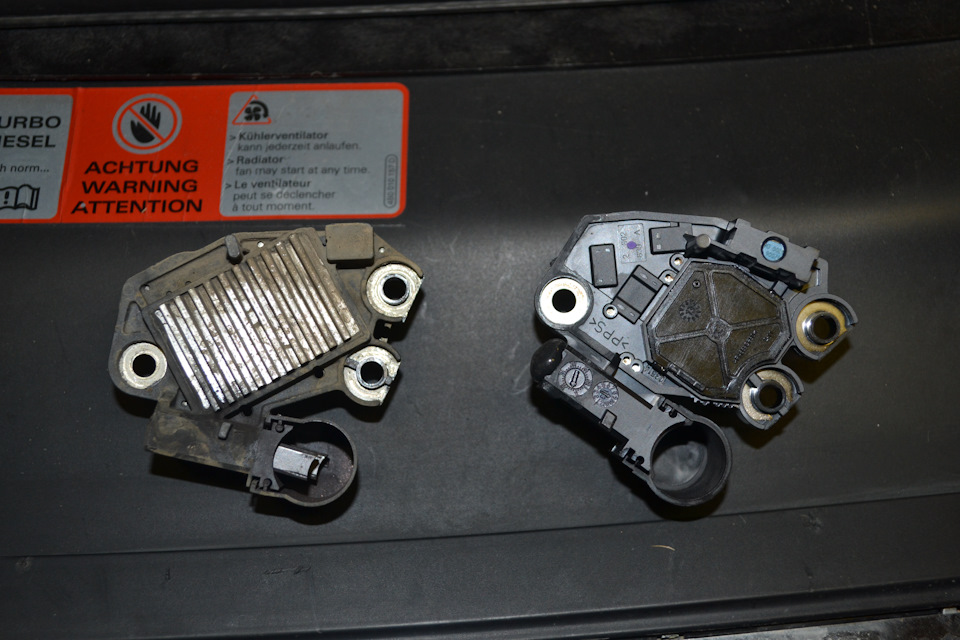

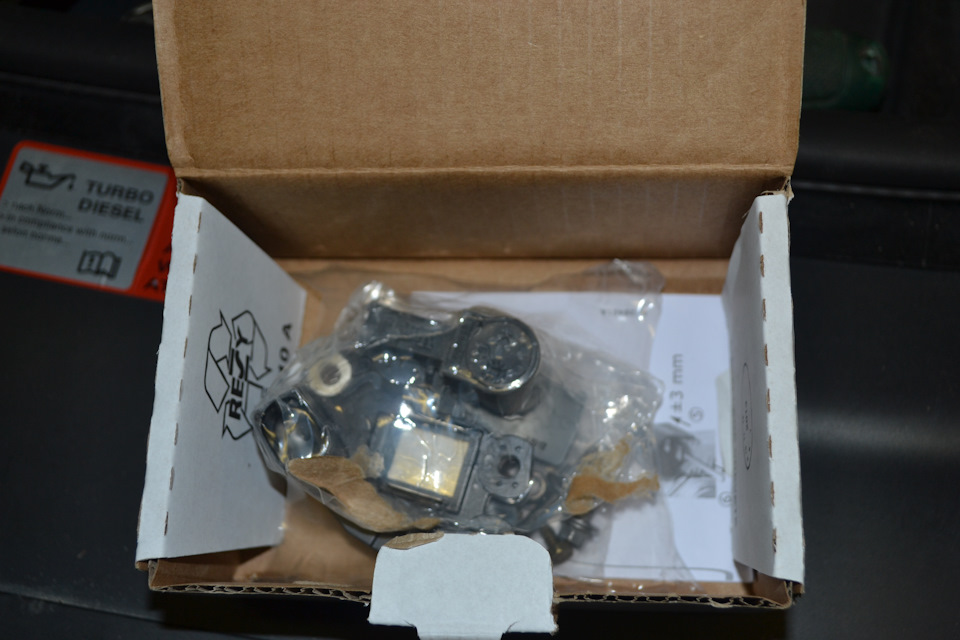

Новый и старый регуляторы напряжения отличаются визуально.Как оказалось старый был не родной…

Полный размер

Перед установкой нового регулятора чистим токосъёмные кольца…

Полный размер

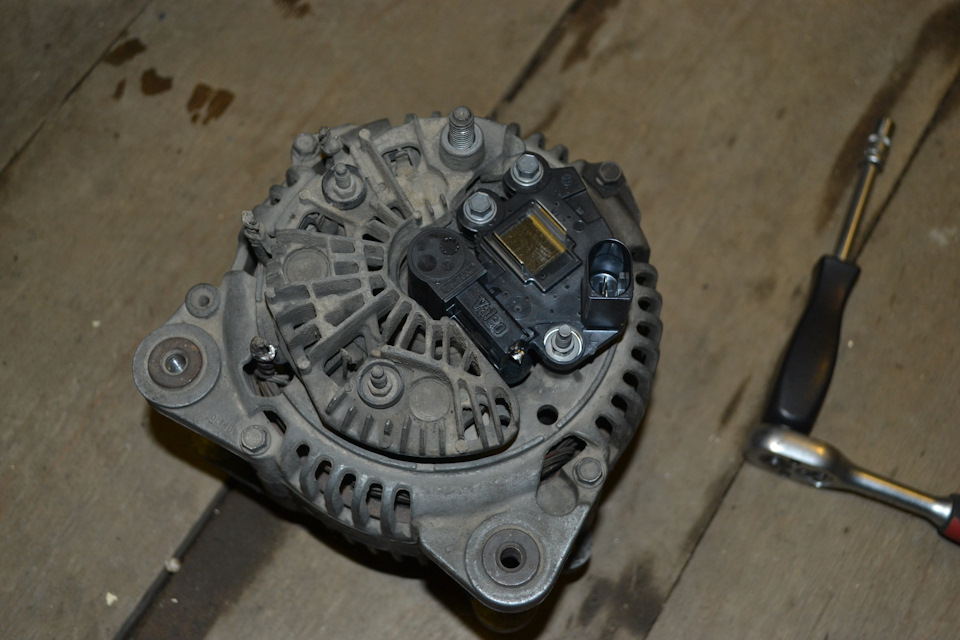

После устанавливаем новый регулятор…

Полный размер

Генератор готов к установке…

Полный размер

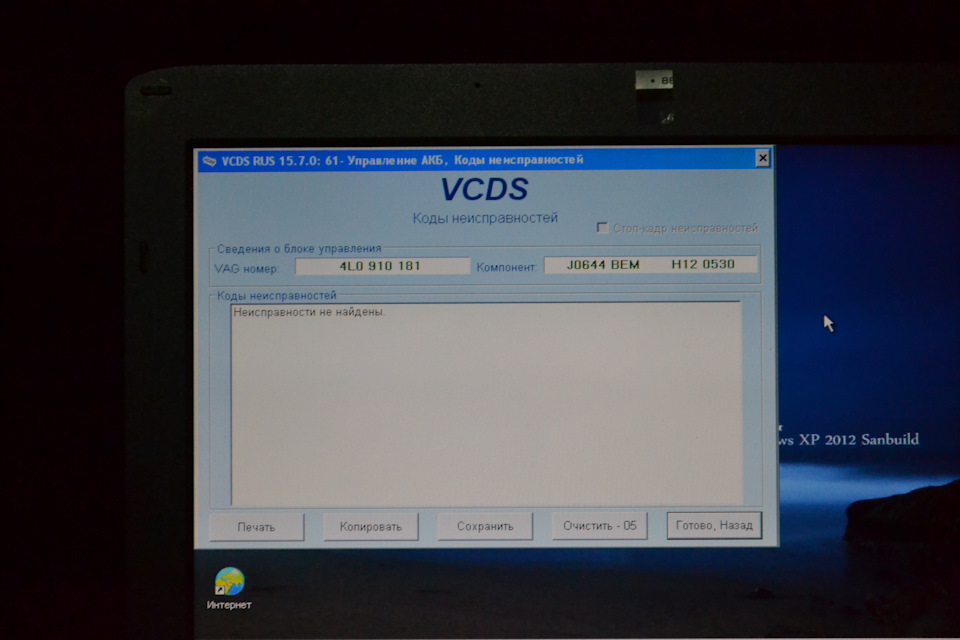

После замены регулятора напряжения ошибки в 61 блоке удалились, а так же стали работать подогревы зеркал и заднего стекла, что не может не радовать!)))

Полный размер

Запчасти на фото: 4L0910181

Вот и всё, по генератору и АКБ нет теперь ошибок) Всем спасибо за внимание и удачи на дорогах!

Полный размер

Источник

VIN: WVGZZZ7LZ8D078804 Номерной знак: TOUAREG 2.5 BPE
Пробег: 234500km-145711mi Номер заказ-наряда:

———————————————————————————
———————————————————————————

Шасси: 7L (6N0)
Список: 01 02 03 05 08 09 15 16 17 19 22 46 56 68

VIN: WVGZZZ7LZ8D078804 Пробег: 234500km-145711miles

01- Электроника двигателя — Статус: содержит неисправности 0010
02- Электроника КП — Статус: содержит неисправности 0010
03- Электроника тормозной системы — Статус: содержит неисправности 0010
04- Датчик угла поворота рулевого колеса — Статус: OK 0000
05- Система санкц. доступа и пуска двигателя — Статус: OK 0000
08- Электроника кондиционера / отопителя — Статус: содержит неисправности 0010
09- Блок управления бортовой сети — Статус: содержит неисправности 0010
15- Подушки безопасности — Статус: OK 0000
16- Электроника рулевой колонки — Статус: OK 0000
17- Комбинация приборов — Статус: содержит неисправности 0010
19- Диагностический интерфейс шин данных — Статус: содержит неисправности 0010
22- Электроника полного привода — Статус: OK 0000
42- Электроника двери водителя — Статус: OK 0000
46- Центральный модуль систем комфорта — Статус: OK 0000
52- Электроника двери переднего пассажира — Статус: OK 0000
56- Магнитола — Статус: содержит неисправности 0010
62- Электроника задней левой двери — Статус: OK 0000
68- Электроника стеклоочистителей — Статус: OK 0000
72- Электроника задней правой двери — Статус: OK 0000

——————————————————————————-
Адрес 01: Электроника двигателя Label: Не найден
Part No SW: 070 906 016 DE HW: 070 906 016 DE
Компонент: R5 2,5L EDC 000AG 2543
Ревизия: —H06— Серийный номер: VWX3Z0H1757291
Кодировка: 0000175
Мастерская #: WSC 00010 384 00353
VCID: 56A87A41E22F82F126-515A

1 неисправность:
050210 — Бортовой компьютер 1/ блок управления бортовой сети / эл. ZE
U0422 — 000 — недостоверный сигнал
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 6
Частота появления ошибки: 1
Индекс забывания: 255
Пробег: 234507 km
Отсчет времени: 0
Дата: 2017.12.18
Время: 14:28:27

Стоп-кадр:
Об/мин: 0 /min
Скорость: 0.0 km/h

Готовность: 0 0 0 0 1

——————————————————————————-
Адрес 02: Электроника КП Label: 09D-927-750.clb
Part No SW: 09D 927 750 HH HW: 09D 927 750 HH
Компонент: AL 750 6A 1405
Ревизия: 00H75000 Серийный номер:
Кодировка: 0004456
Мастерская #: WSC 31414 790 00001
VCID: 7BFE0BF539CDBF9979-515A

1 неисправность:
01314 — Блок управления двигателя
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 00101101
Приоритет неисправности: 2
Частота появления ошибки: 56
Индекс забывания: 201
Пробег: 0 km
Отсчет времени: 0
Дата: 2006.01.01
Время: 00:00:01

——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7L0-907-379-MK25E1.clb
Part No SW: 7L0 907 379 L HW: 7L0 907 379 L
Компонент: ESP ALLRAD MK25E1 0303
Ревизия: 00H53001
Кодировка: 0000258
Мастерская #: WSC 31414 790 00001
VCID: 4280B61119A70E517A-8016

1 неисправность:
01314 — Блок управления двигателя
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 01101101
Приоритет неисправности: 2
Частота появления ошибки: 9
Индекс забывания: 139
Пробег: 234507 km
Отсчет времени: 0
Дата: 2017.12.18
Время: 14:28:29

Стоп-кадр:
Счет: 0
Счет: 4097
Счет: 8196
Счет: 3

——————————————————————————-
Адрес 05: Система санкц. доступа и пуска двигателя Label: 3D0-909-13x-05.clb
Part No SW: 3D0 909 139 D HW: 3D0 909 139 D
Компонент: Kessy 6850
Ревизия: 00H22070 Серийный номер: VWX3Z0H1757291
Кодировка: 0000232
Мастерская #: WSC 31414 790 00001
VCID: 2A50FEB181D7F61152-807E

Подсистема 1 — Part No: XXXXXXXXXXX
Компонент: ELV XXXX

Неисправности не найдены.

——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: 7L6-907-040.clb
Part No: 7L6 907 040 AF
Компонент: CLIMAtronic R/L 4331
Кодировка: 0001020
Мастерская #: WSC 31414 790 00001
VCID: 74EC20C91393F0E138-8020

1 неисправность:
02101 — Исп.дв. бокового дефлектора(V262)
000 — —

——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 7Lx-937-049-V2.clb
Part No SW: 7L6 937 049 AF HW: 7L6 937 049 AF
Компонент: J519 2000
Ревизия: -0004— Серийный номер: —————
Кодировка: 60000100380094080000000000000000
Мастерская #: WSC 00046 123 12345
VCID: 00047C19572BDC412C-8054

1 неисправность:
02254 — Интерфейс к генератору
004 — Нет сигнала/связи

——————————————————————————-
Адрес 15: Подушки безопасности Label: 7L0-959-655.clb
Part No SW: 7L0 959 655 HW: 7L0 959 655
Компонент: J234__37 VW8T 0250
Ревизия: 92012025 Серийный номер: 0039P0052N2Q
Кодировка: 0013111
Мастерская #: WSC 31414 790 00001
VCID: 7AF00EF131F7869162-802E

Неисправности не найдены.

——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 7L6-953-549.clb
Part No: 7L6 953 549 F
Компонент: J527 3601
Кодировка: 0010001
Мастерская #: WSC 31414 790 00001
VCID: 4280B61119A70E517A-8016

Неисправности не найдены.

——————————————————————————-
Адрес 17: Комбинация приборов Label: 7L6-920-xxx-7L6.clb
Part No SW: 7L6 920 875 L HW: 7L6 920 875 L
Компонент: J285 KOMBI-INST. 7320
Ревизия: KHH05V03
Кодировка: 0007101
Мастерская #: WSC 00046 000 00000
VCID: 448CB00907B3006148-8010

1 неисправность:
00469 — Шина Infotainment в режиме передачи данных по одному проводу
012 — Сбой в изоляции эл.цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 139
Пробег: 234507 km
Отсчет времени: 0
Дата: 2017.12.18
Время: 14:28:13

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-7L.clb
Part No SW: 6N0 909 901 HW: 7L6 920 875 L
Компонент: J533 GW-K-CAN TP20 7320
Кодировка: 57E2678940046002
Мастерская #: WSC 00046 000 00000
VCID: 70E42CD9638BCCC1DC-8024

——————————————————————————-
Адрес 22: Электроника полного привода Label: 0AD-927-755.clb
Part No: 0AD 927 755 BG
Компонент: TRANSFERCASE 0126
Мастерская #: WSC 00000 000 00000
VCID: 0102791D5B21D54923-5178

Неисправности не найдены.

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7L0-959-933.clb
Part No: 7L6 959 933 A
Компонент: 25 HSG 0601
Кодировка: 0000065
Мастерская #: WSC 19771 977 42765
VCID: 4084BC1910AB1C416C-4B00

Подсистема 1 — Part No: 7L0 959 701 N
Компонент: Tuersteuergeraet FS 6303

Подсистема 2 — Part No: 7L0 959 702 N
Компонент: Tuersteuergeraet BF 6302

Подсистема 3 — Part No: 7L6 959 703
Компонент: Tuersteuergeraet HL 0202

Подсистема 4 — Part No: 7L6 959 704
Компонент: Tuersteuergeraet HR 0202

Подсистема 5 — Part No: 7L0 907 719 A
Компонент: Neigungssensor 0020

Подсистема 6 — Part No: 7L6 951 171 B
Компонент: Innenraumsensor 0020

Неисправности не найдены.

——————————————————————————-
Адрес 56: Магнитола Label: 3B7-035-1xx-56.clb
Part No SW: 7L6 035 195 B HW: 7L6 035 195 B
Компонент: Radio DE2 0009
Ревизия: 00006000 Серийный номер: VWZ4Z4H1047186
Кодировка: 0001400
Мастерская #: WSC 31414 790 00001
VCID: 3260E6D1AD07BED1EA-8066

1 неисправность:
00856 — Антенна магнитолы
007 — Замыкание на массу — Непостоянно

——————————————————————————-
Адрес 68: Электроника стеклоочистителей Label: 7L0-955-119-V2.clb
Part No: 7L6 955 119 B
Компонент: J400__ Front Wiper 5301
Кодировка: 0001392
Мастерская #: WSC 31414 790 00001
VCID: 3972D1FD70714D892B-806C

Компонент: RLS nicht vorhanden
Кодировка: 00000000
Мастерская #: WSC 31414

Неисправности не найдены.

Конец————————(Elapsed Time: 02:22)————————-

Источник

Помогите разобраться с ошибками!

viktormaxi: Posts: 2; Joined: 05 Mar 2012, 07:31; Contact:

Помогите разобраться с ошибками!

Адрес 61: Регулятор аккум. в межсетевом интерфейсе Label: 4F0-910-181.clb
Part No SW: 4F0 910 181 E HW: 4F0 915 181 A
Компонент: J0644 BEM H12 0590
Ревизия: 00000000 Серийный номер: 00000000173384
Мастерская #: WSC 24392 142 93895
VCID: 234E13959BBD

Part No: 4F0 915 105 D
Компонент: von VA0 390811B2KX
Кодировка: 344630393135313035442056413033393038313142324B58
Мастерская #: WSC 24392 142 93895

2 Найдены неисправности:
02254 — Интерфейс генератора
004 — нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 178
Пробег: 235741 km
Отсчет времени: 0
Дата: 2012.08.04
Время: 18:41:46

02479 — Задействовано частичное отключение потребителей
000 — —
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 7
Частота неисправности: 1
Пробег: 235741 km
Отсчет времени: 0
Дата: 2012.08.04
Время: 18:41:46

ilia2108: Posts: 3825; Joined: 21 Mar 2012, 17:29; Contact:

Re: Помогите разобраться с ошибками!

Postby ilia2108 » 05 Aug 2012, 23:45

Вторая ошибка вытекает из первой, а по первой, судя по всему, надо менять реле-регулятор генератора!

Илья
Команда AVTOадаптер.RU

viktormaxi: Posts: 2; Joined: 05 Mar 2012, 07:31; Contact:

Re: Помогите разобраться с ошибками!

Postby viktormaxi » 06 Aug 2012, 08:38

Вторая ошибка вытекает из первой, а по первой, судя по всему, надо менять реле-регулятор генератора!

Реле-регулятор заменен.Эти ошибки остались.С чем может быть связано вот это:на выходе генератора напряжение 14.2в. На клеммах под капотом(для прикуривания) там уже падение напряжения-13.8в. А на самом аккумуляторе 13.6в.?

Александр Юрьев: Posts: 367; Joined: 31 Jan 2011, 19:24; Location: Рязанская обл.; Contact:

Re: Помогите разобраться с ошибками!

Postby Александр Юрьев » 06 Aug 2012, 12:31

Вторая ошибка вытекает из первой, а по первой, судя по всему, надо менять реле-регулятор генератора!

Реле-регулятор заменен.Эти ошибки остались.С чем может быть связано вот это:на выходе генератора напряжение 14.2в. На клеммах под капотом(для прикуривания) там уже падение напряжения-13.8в. А на самом аккумуляторе 13.6в.?

Извините, что вмешиваюсь…
Выложи скрины по группам измерений. Группы: 001; 002; 003; 004; 010; 011. Посмотрю… (Только скрины делай при заведенном двигателе)
Можно еще здесь посмотреть: http://avtoadapter.ru/forum/viewtopic.php?f=2&t=1362

Who is online

Users browsing this forum: Google [Bot] and 0 guests

Источник

Доброго дня!!! Audi-A6 C6 2005 г. 2.0 TDi 6-МКПП. Сам на станции лично не присутствовал. Слетел генератор, при разборке диагностике сказали, вышел со строя ротор з/ч нет, такого аналога генератору не нашли. Генератор был найден похожим, по креплению подходил, но не совпадали буквы как мне объяснили он мощнее, также не совпадал штекер подключения (шины, тонкий провод) (не могу сказать как лично я не присутствовал) как и почему не совпадал… Пару дней езжу садиться аккумулятор и стала загораться лампа ESP. Взял VCDS зашел в 61 ак-батарея, выбивает ошибку 02254 — Интерфейс генератор… Следующая ошибка частичное отключение потребителей …

Вопрос : могли так называемые специалисты, подключить шину тонкий провод неправильно на новом генераторе, тем самым вызвать ошибку? 2-гнезда на подключении, одно пустое? Спасибо

Источник

Volkswagen Touareg 3.6 FSI 5дв. внедорожник, 249 л.с, 8АКПП, 2014 – 2018 г.в. — неисправности генератора

Основные неисправности генератора

При проверке генератора, а также при эксплуатации автомобиля необходимо соблюдать ряд простых правил, чтобы не вывести генератор из строя:

– не допускать работу генератора с отключенной аккумуляторной батареей;
– не проверять работу генератора на «искру», так как при этом через диоды протекает значительный ток, и они выходят из строя;
– не проверять диоды напряжением более 12 В или мегомметром;
– при проведении электросварочных работ отключать все провода от генератора и от аккумуляторной батареи;
– проверять узлы и цепи электрооборудования и устранять неисправности при неработающем двигателе и отключенной аккумуляторной батарее.

Причина неисправности

Способ устранения

Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем

Слабое натяжение ремня привода генератора

Отрегулируйте натяжение ремня

Повреждение регулятора напряжения

3амените регулятор напряжения

Ослабло крепление проводов на генераторе

или аккумуляторной батарее,

окислились клеммы аккумуляторной батареи,

Затяните клеммы, зачистите клеммы аккумуляторной батареи,

замените поврежденные провода

Износ или зависание щеток генератора

3амените щеткодержатель в сборе с щетками

или восстановите подвижность щеток в держателе

Повреждение обмотки возбуждения

Проверьте пайку выводов обмотки возбуждения к контактным кольцам

и при необходимости восстановите ее

или замените обмотку возбуждения

Пробит один из дисков выпрямительного блока.
Неисправна аккумуляторная батарея

Замените выпрямительный блок.
Замените аккумуляторную батарею

Повышенный износ щеток и контактных колец

Повышенное биение контактных колец

Протрите и прошлифуйте контактные кольца

Замасливание контактных колец

Устраните причину замасливания

и протрите бензином контактные кольца

Изменение упругости пружин щеток

Перезарядка аккумуляторной батареи

Неисправен регулятор напряжения

Замените регулятор напряжения

Неисправна аккумуляторная батарея

Замените аккумуляторную батарею

Повышенный шум при работе генератора

Выход из строя подшипников генератора

Задевание ротора полюса статора

Износ посадочного места под подшипник в крышке генератора

3амените дефектные подшипники

Замените крышку генератора

Неисправности генератора — признаки, диагностика, причины, проверка

Распространенные неисправности генератора:

износ или повреждение шкива;
износ токосъемных щеток;
износ коллектора (токосъемных колец);
повреждение регулятора напряжения;
замыкание витков статорной обмотки;
износ или разрушение подшипника;
повреждение выпрямителя (диодного моста);
повреждение проводов зарядной цепи.
Распространенные неисправности аккумуляторной батареи:
короткое замыкание электродов/пластин батареи;
механическое или химическое повреждение пластин аккумулятора;
нарушение герметичности банок аккумуляторов — трещины корпуса аккумулятора в результате ударов или неправильной установки;
химическое окисление выводных клемм аккумулятора. Основными причинами указанных неисправностей являются:
грубые нарушения правил эксплуатации;
истечение срока службы изделия;
различные производственные дефекты.
Безусловно, конструкция генератора сложнее аккумуляторной батареи. Вполне резонно, что и неисправностей генератора в разы больше, и диагностика их значительно сложнее.

Автомобилисту очень полезно знать основные причины неисправностей генератора, способы их устранения, а также профилактические меры по предотвращению поломок.

Все генераторы подразделяются на генераторы переменного и постоянного тока. Современный легковой транспорт оснащается генераторами переменного тока с встроенным диодным мостом (выпрямителем). Последний необходим для преобразования тока в постоянный, на котором работают электропотребители автомобиля. Выпрямитель, как правило, находится в крышке или корпусе генератора и представляет с последним одно целое.

строение генератора. Генератор в деталях

Все электроприборы автомобиля рассчитаны на строго определенный диапазон рабочих токов по напряжению. Как правило, рабочие напряжения — в диапазоне 13,8–14,7 В. Ввиду того, что генератор «привязан» ремнем к коленчатому валу двигателя, от разных оборотов и скорости движения автомобиля, он будет работать по-разному. Именно для сглаживания и регулирования выдаваемого тока предназначен реле-регулятор напряжения, играющего роль стабилизатора и предотвращающего как скачки, так и провалы рабочего напряжения. Современные генераторы снабжены встроенными интегральными регуляторами напряжения, в просторечье именуемые «шоколадкой» или «таблеткой».

Уже понятно, что любой генератор это достаточно сложный агрегат, чрезвычайно важный для любого автомобиля.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Основные неисправности генератора

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.
Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Технические характеристики Volkswagen Touareg 3.6 FSI / Фольксваген Туарег в кузове 5 дв. внедорожник с двигателем 249 л.с, 8АКПП, выпускавшихся c 2014 г. по 2018 г.

Источник

Горит генератор фольксваген туарег 2014г

С новым годом дорогие соклубники) не знаю в правельную ветку пишу или нет) не злитесь на меня) пршу просто поправить:) прошу у Вас совета) суть в следующим, однажды накрылся генератор поменяли в нем реле после этого гагорелась ESP пытались скинуть ошибку не получается ну ладно, после 10 тысяч км опять генератор перестал выдовать напряжение поменяли его опять, ESP не пропала,при этом ABS работает нормально. и теперь когда заводишь авто заряд показывает 12 вольт что бы стало 14 надо нажать чуть чуть на газ и тогда все норм. сделал «Васей» диагностику вот что показывает. прошу помощи подсказок у Вас 🙂
2.5. турбо дизель 2008 год)
Ах да еще забыл сказать с коробкой что-то начала пинаться с третьей на вторую или на первую, и после непродолжительной работы двигателя едлишь или стоишь не важно на табло там где показывает на в каком положении стоит селектор загораются все передачи((( и не показывает на какой передачи сейчас едет коробка на первой или на второй там просто квадратик и все(( поменли масло не помогло масло конечно же оригинал.
Sunday,27,December,2015,20:40:47:10463
ВАСЯ — программа для диагностики автомобилей концерна VAG запущена на Windows . x86
ВАСЯ Версия: 15.7.1.0
Версия данных: 20150910
программа для диагностики автомобилей концерна VAG запущена на Windows . x86

VIN: WVGZZZ7LZ8D064547 Номерной знак: 525
Пробег: 113100km-70277mi Номер заказ-наряда: 1

Шасси: 7L (6N0)
Список: 01 02 03 05 08 09 15 16 17 18 19 22 46 55 56 68 76

VIN: WVGZZZ7LZ8D064547 Пробег: 113100km-70277miles

01- Электроника двигателя — Статус: содержит неисправности 0010
02- Электроника КП — Статус: содержит неисправности 0010
03- Электроника тормозной системы — Статус: содержит неисправности 0010
04- Датчик угла поворота рулевого колеса — Статус: OK 0000
05- Система санкц. доступа и пуска двигателя — Статус: содержит неисправности 0010
08- Электроника кондиционера / отопителя — Статус: OK 0000
09- Блок управления бортовой сети — Статус: содержит неисправности 0010
15- Подушки безопасности — Статус: содержит неисправности 0010
16- Электроника рулевой колонки — Статус: OK 0000
17- Комбинация приборов — Статус: OK 0000
18- Дополнительный / автономный отопитель — Статус: содержит неисправности 0010
19- Диагностический интерфейс шин данных — Статус: OK 0000
22- Электроника полного привода — Статус: OK 0000
42- Электроника двери водителя — Статус: OK 0000
46- Центральный модуль систем комфорта — Статус: содержит неисправности 0010
52- Электроника двери переднего пассажира — Статус: OK 0000
55- Корректор фар — Статус: OK 0000
56- Магнитола — Статус: OK 0000
62- Электроника задней левой двери — Статус: OK 0000
68- Электроника стеклоочистителей — Статус: OK 0000
72- Электроника задней правой двери — Статус: содержит неисправности 0010
76- Парковочный ассистент — Статус: содержит неисправности 0010

——————————————————————————-
Адрес 01: Электроника двигателя Label: Не найден
Part No SW: 070 906 016 DD HW: 070 906 016 DE
Компонент: R5 2,5L EDC G000AG 1106
Ревизия: —H06— Серийный номер: VWX3Z0H1726959
Кодировка: 0000175
Мастерская #: WSC 31414 790 00001
VCID: 55AA7D4DFF2989965E-5196

1 неисправность:
033601 — Неизвестная ошибка
B0341 — 096 — Оговорено в документе ISO 15031-6:2005
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 6
Частота появления ошибки: 1
Индекс забывания: 255
Пробег: 111087 km
Отсчет времени: 0
Дата: 2015.11.18
Время: 12:12:56

Стоп-кадр:
Об/мин: 777 /min
Скорость: 0.0 km/h

——————————————————————————-
Адрес 02: Электроника КП Label: 09D-927-750.clb
Part No SW: 09D 927 750 CL HW: 09D 927 750 CL
Компонент: AL 750 6A 1096
Ревизия: 00H61000 Серийный номер:
Кодировка: 0004456
Мастерская #: WSC 31414 790 00001
VCID: 7AF00EF136F786EE13-5196

1 неисправность:
01314 — Блок управления двигателя
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 00101101
Приоритет неисправности: 2
Частота появления ошибки: 6
Индекс забывания: 201
Пробег: 0 km
Отсчет времени: 0
Дата: 2006.01.01
Время: 00:00:01

1 неисправность:
01314 — Блок управления двигателя
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 01101101
Приоритет неисправности: 2
Частота появления ошибки: 255
Индекс забывания: 201
Пробег: 107945 km
Отсчет времени: 0
Дата: 2015.04.24
Время: 13:47:58

Стоп-кадр:
Счет: 128
Счет: 4353
Счет: 8196
Счет: 1

——————————————————————————-
Адрес 05: Система санкц. доступа и пуска двигателя Label: 3D0-909-13x-05.clb
Part No SW: 3D0 909 139 B HW: 5WK 485 04
Компонент: Kessy 6840
Ревизия: 68406620 Серийный номер: VWX3Z0H1726959
Кодировка: 0000232
Мастерская #: WSC 31414 790 00001
VCID: 285404B99FDBC47E35-807C

Подсистема 1 — Part No: XXXXXXXXXXX
Компонент: ELV XXXX

1 неисправность:
00955 — Ключ 1
002 — Превышен нижний предел

——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 7Lx-937-049-V2.clb
Part No SW: 7L6 937 049 AF HW: 7L6 937 049 AF
Компонент: J519 2000
Ревизия: -0004— Серийный номер: —————
Кодировка: 6000040038029C080000000000000000
Мастерская #: WSC 31414 790 00001
VCID: 00047C19572BDC3E5D-8054

2 Найдены неисправности:
02254 — Интерфейс к генератору
004 — Нет сигнала/связи
00978 — Лампа левой фары ближнего света(M29)
007 — Замыкание на массу — Непостоянно

——————————————————————————-
Адрес 15: Подушки безопасности Label: 7L0-959-655.clb
Part No SW: 7L0 959 655 HW: 7L0 959 655
Компонент: J234__36 VW8T 0250
Ревизия: 92012025 Серийный номер: 0039P004A6W3
Кодировка: 0013110
Мастерская #: WSC 31414 790 00001
VCID: 7AF00EF131F786EE13-802E

1 неисправность:
00532 — напряжение электропитания
002 — Превышен нижний предел — Непостоянно
Стоп-кадр:
Статус неисправности: 00100010
Приоритет неисправности: 2
Частота появления ошибки: 2
Индекс забывания: 255
Пробег: 107969 km
Отсчет времени: 0
Дата: 2015.05.11
Время: 12:54:39

——————————————————————————-
Адрес 18: Дополнительный / автономный отопитель Label: 7L6-819-008.clb
Part No: 7L6 815 071 G
Компонент: Standheizung E1MAC 0425
Кодировка: 0000000
Мастерская #: WSC 12345 123 00117
VCID: 3668DAC1416FA28EB7-8062

1 неисправность:
01412 — Свеча накаливания с датчиком пламени-Q8
008 — Недостоверный сигнал — Непостоянно

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7L0-959-933.clb
Part No: 7L6 959 933 A
Компонент: 1G HSG 0600
Кодировка: 0000069
Мастерская #: WSC 55555 111 01024
VCID: 4084BC1910AB1C3E1D-4B4A

Подсистема 1 — Part No: 7L0 959 701 N
Компонент: Tuersteuergeraet FS 6303

Подсистема 2 — Part No: 7L0 959 702 N
Компонент: Tuersteuergeraet BF 6302

Подсистема 3 — Part No: 7L6 959 703
Компонент: Tuersteuergeraet HL 0202

Подсистема 4 — Part No: 7L6 959 704
Компонент: Tuersteuergeraet HR 0202

Подсистема 5 — Part No: 7L0 907 719 A
Компонент: Neigungssensor 0020

Подсистема 6 — Part No: 7L6 951 171 B
Компонент: Innenraumsensor 0020

3 Найдены неисправности:
00668 — Напряжение бортовой сети; клемма 30
002 — Превышен нижний предел — Непостоянно
01504 — Подсветка номерного знака-X
009 — Разорвана цепь или замыкание на массу
00931 — Привод центрального замка: сзади справа(F223)
008 — Недостоверный сигнал — Непостоянно

——————————————————————————-
Адрес 76: Парковочный ассистент Label: отсутствует
Part No: 7L0 919 283 F
Компонент: 0D Einparkhilfe 1107
Мастерская #: WSC 00000 000 00000
VCID: 3972D1FD74714DF65A-806C

6 Найдены неисправности:
01629 — Датчик парковочного ассистента; передний левый(G255)
009 — Разорвана цепь или замыкание на массу
01628 — Датчик парк. ассистента; передний центральный левый(G254)
009 — Разорвана цепь или замыкание на массу
00434 — Датчик парковочного ассистента; передний внутренний левый(G332)
009 — Разорвана цепь или замыкание на массу
00435 — Датчик парковочного ассистента; передний внутренний правый(G333)
009 — Разорвана цепь или замыкание на массу
01627 — Датчик парк. ассистента; передний центральный правый(G253)
009 — Разорвана цепь или замыкание на массу
01626 — Передний правый датчик парковочного ассистента(G252)
009 — Разорвана цепь или замыкание на массу

Источник

Каталог руководств по обслуживанию и ремонту автомобилей самых популярных марок

Acura Audi BMW Daewoo Ford ГАЗ Honda Hyundai Kia Mazda Nissan Opel Peugeot Renault Skoda Subaru Suzuki Toyota ВАЗ Volvo

Источник

Ошибка	Код	SAE	Коды ошибок / описания ошибок —D— V07.01.00
02200	0898		Коммуникационный кабель к задним габаритным фонарям
02201	0899		Концевой выключатель доводчика двери багажного отсека (откр.)-F332
02202	089A		Концевой выключатель доводчика двери багажного отсека (закр.)-F333
02203	089B		Аудио/видеовход 1
02204	089C		Аудио/видеовход 2
02205	089D		Электродвигатель регулировки верхней части спинки заднего левого сиденья-V266
02206	089E		Клавиша регулировки верхней части спинки заднего левого сиденья, вперед-E401
02207	089F		Клавиша регулировки верхней части спинки заднего левого сиденья, назад-E402
02208	08A0		Потенциометр настройки положения верхней части спинки заднего левого сиденья- G413
02209	08A1		Электродвигатель регулировки верхней части спинки заднего правого сиденья-V267
02210	08A2		Клавиша регулировки верхней части спинки заднего правого сиденья, вперед-E403
02211	08A3		Клавиша регулировки верхней части спинки заднего правого сиденья, назад-E404
02212	08A4		Потенциометр настройки положения верхней части спинки заднего правого сиденья- G414
02213	08A5		Отключение функции по температуре тормозов
02214	08A6		Сигнализатор аварийного давления воздуха в шинах
02215	08A7		Подача управляющего сигнала для разблокирования запасного колеса
02216	08A8		Кнопка разблокирования замка запасного колеса-E405
02217	08A9		Дуга безопасности
02218	08AA		Спутниковый приемник-R146
02219	08AB		Управляющий провод включения диагностического интерфейса/комбинации приборов, несанкц.включение
02220	08AC		Приглушенное освещение салона
02221	08AD		Контрольная лампа блокировки случайного открывания дверей изнутри, лев.
02222	08AE		Контрольная лампа блокировки случайного открывания дверей изнутри, прав.
02223	08AF		Контрольная лампа охраны салона
02224	08B0		Контрольная лампа датчика крена
02225	08B1		Контрольная лампа центрального замка
02226	08B2		Блок управления двигателя 2, не выполнена адаптация данных иммобилайзера
02227	08B3		Блок управления двигателя 3, не выполнена адаптация данных иммобилайзера
02228	08B4		Блок управления двигателя 4, не выполнена адаптация данных иммобилайзера
02229	08B5		Блок управления коробки передач, не выполнена адаптация данных иммобилайзера
02230	08B6		Цифровая магнитола с тюнером
02231	08B7		Запрос стоп-сигнала блоком управления ABS
02232	08B8		Задействовано положение для транспортировки
02233	08B9		Блок питания левой фары-J667
02234	08BA		Блок питания правой фары-J668
02235	08BB		Левая неподвижная фара системы адаптивного освещения-M51
02236	08BC		Правая неподвижная фара системы адаптивного освещения-M52
02237	08BD		Неподвижные фары адаптивного освещения
02238	08BE		Шаговые двигатели корректора фар
02239	08BF		Аудио/видеовыход 1
02240	08C0		Аудио/видеовыход 2
02241	08C1		Блок управления двигателя, не выполнена адаптация данных иммобилайзера
02242	08C2		Клавиша закрывания задней двери в багажном отсеке-E406
02243	08C3		Панель управления и индикации дополнительного отопителя-E407
02244	08C4		Заедание клавиши на панели управления
02245	08C5		Соединение дистанционного радиоуправления
02246	08C6		Динамики, центральные
02247	08C7		Сабвуфер-R148
02248	08C8		Клапан управления, отвечающий за степень размыкания муфты-N373
02249	08C9		Датчик давления и температуры масла-G437

02250	08CA	Отключение функции продолжительности включения клапанов
02251	08CB	Отопитель блокирован
02252	08CC	Генератор
02253	08CD	Генератор, отключение по высокой температуре
02254	08CE	Интерфейс генератора
02255	08CF	Провод измерения напряжения от плюсовой клеммы аккумуляторной батареи
02256	08D0	Ток покоя
02257	08D1	Устройство приема сигнала дистанционного управления
02258	08D2	Передатчик системы открывания ворот гаража
02259	08D3	Дисплей передней панели управления, индикации и выдачи информации-J685
02260	08D4	Индикатор сбоя температуры
02261	08D5	Носитель данных-R118
02262	08D6	Вывести дисплей
02263	08D7	Убрать дисплей
02264	08D8	Servotronic: полное усиление рулевого привода
02265	08D9	Servotroniс: нет усиления рулевого привода
02266	08DA	Подача сигнала управления на реле насоса омывателей фар
02267	08DB	Подача сигнала управления на реле подогревателя воды в бачке стеклоомывателя
02268	08DC	Кнопка выдвигания дисплея
02269	08DD	Прекращение выдвигания дисплея по достижении конечного положения-нет отзыва
02270	08DE	Прекращение убирания дисплея по достижении конечного положения-нет отзыва
02271	08DF	Показать / спрятать блок индикации двигателя, включен термопредохранитель
02272	08E0	Ток покоя, режим 1
02273	08E1	Ток покоя, режим 2
02274	08E2	Ток покоя, режим 3
02275	08E3	Ток покоя, режим 4
02276	08E4	Ток покоя, режим 5
02277	08E5	Ток покоя, режим 6
02278	08E6	Приглушенное освещение задней части салона
02279	08E7	Внутреннее зеркало с автоматическим затемнением-Y7, коэффициент затемнения
02280	08E8	Соединение электродвигателя сдвижного люка с обтекателем/шторкой
02281	08E9	Электродвигатель привода обтекателя люка в крыше, включен термопредохранитель
02282	08EA	Электропривод крышки сдвижного люка, распознавание блокировки
02283	08EB	Видеовыход для подключения к конечному устройству
02284	08EC	Датчик топлива автономного отопителя-G421
02285	08ED	Датчик ОГ автономного отопителя-G422
02286	08EE	Запорный клапан подачи топлива на автономный отопитель-N375
02287	08EF	Подача топлива на автономный отопитель
02289	08F1	Блок управления вентиляции водительского сиденья-J672
02290	08F2	Блок управления вентиляции сиденья переднего пассажира-J673
02291	08F3	Блок управления вентиляции сидений в пассажирском салоне со стороны водителя- J674
02292	08F4	Блок управления вентиляции сидений в пассажирском салоне со стороны переднего пассажира-J675
02293	08F5	Напряжение бортовой сети на кл. 30 блока управления вентиляции водительского сиденья
02294	08F6	Напряжение бортовой сети на кл. 30 блока управления вентиляции сиденья переднего пассажира
02295	08F7	Напряжение бортовой сети на кл. 30 блока управления вентиляции заднего сиденья со стороны водителя
02296	08F8	Напряжение бортовой сети на кл. 30 блока управления вентиляции заднего сиденья со стороны переднего пассажира
02297	08F9	Напряжение питания на блоке управления вентиляции водительского сиденья
02298	08FA	Напряжение питания на блоке управления вентиляции сиденья переднего пассажира

02299	08FB	Напряжение питания на блоке управления вентиляции заднего сиденья со стороны водителя
02300	08FC	Напряжение питания на блоке управления вентиляции заднего сиденья со стороны переднего пассажира
02301	08FD	Нагревательный элемент подушки заднего сиденья со стороны водителя-Z52
02302	08FE	Нагревательный элемент подушки заднего сиденья со стороны переднего пассажира-Z53
02303	08FF	Нагревательный элемент боковой поддержки подушки заднего сиденья со стороны водителя-Z54
02304	0900	Нагревательный элемент боковой поддержки подушки заднего сиденья со стороны переднего пассажира-Z55
02305	0901	Датчик температуры заднего сиденья со стороны водителя-G426
02306	0902	Датчик температуры заднего сиденья со стороны переднего пассажира-G427
02307	0903	Подача управляющего сигнала в систему вентиляции водительского сиденья
02308	0904	Подача управляющего сигнала в систему вентиляции сиденья переднего пассажира
02309	0905	Подача управляющего сигнала в систему вентиляции заднего сиденья со стороны водителя
02310	0906	Подача управляющего сигнала в систему вентиляции заднего сиденья со стороны переднего пассажира
02312	0908	Клавиша включения функции массажа заднего левого сиденья-E409
02313	0909	Клавиша включения функции массажа заднего правого сиденья-E410
02314	090A	Переключатель регулятора высоты ремня безопасности водителя-E169
02315	090B	Переключатель регулятора высоты ремня безопасности переднего пассажира-E178
02318	090E	Потенциометр регулировки высоты поясничного подпора с функцией массажа для заднего левого сиденья-G424
02319	090F	Потенциометр регулировки высоты поясничного подпора с функцией массажа для заднего правого сиденья-G425
02320	0910	Клавиша уменьшения высоты подголовников в задней части салона-E411
02321	0911	Клавиша на центральной консоли для уменьшения высоты подголовников-E412
02322	0912	Клавиша регулировки глубины сиденья-E350
02323	0913	Напряжение питания на панели управления
02324	0914	Клавиша регулировки продольного положения сиденья-E418
02325	0915	Клавиша регулировки высоты передней части сиденья-E451
02326	0916	Клавиша регулировки высоты задней части сиденья-E452
02327	0917	Датчик регулировки высоты передних сидений-G438
02328	0918	Датчик регулировки высоты задних сидений-G439
02329	0919	Электродвигатель регулировки высоты переднего сиденья-V296
02330	091A	Электродвигатель регулировки высоты заднего сиденья-V285
02331	091B	Клавиша регулировки положения спинки сиденья-E425
02332	091C	Датчик регулировки спинки сиденья-G440
02333	091D	Электродвигатель регулировки спинки сиденья-V286
02334	091E	Клавиша регулировки положения верхней части спинки сиденья-E332
02335	091F	Клавиша регулировки высоты поясничного подпора-E335
02336	0920	Клавиша регулировки продольного положения поясничного подпора-E336
02337	0921	Клавиша регулировки ремня безопасности по высоте-E333
02338	0922	Кнопка регулирования подголовника-E155
02339	0923	Электродвигатель регулировки положения подголовника-V287
02340	0924	Электродвигатель регулировки продольного положения сиденья-V288
02341	0925	Датчик регулировки продольного положения сиденья-G441
02342	0926	Клавиша быстрой регулировки сиденья-E445
02343	0927	Выключатель блокировки спинки сиденья-E446
02344	0928	Клавиша запоминания положения сиденья-E447
02345	0929	Клавиша для сиденья с функцией памяти 1-E218
02346	092A	Клавиша для сиденья с функцией памяти 2-E219
02347	092B	Клавиша для сиденья с функцией памяти 3-E220
02348	092C	Клавиша для сиденья с функцией памяти 4-E282

02349	092D	Выключатель стояночного тормоза-F321
02350	092E	Сдвижная дверь открывается
02351	092F	Сдвижная дверь закрывается
02352	0930	Доводчик двери, закрывание
02353	0931	Доводчик двери, открывание
02354	0932	Выдвигается подножка
02355	0933	Сигнальный провод к центральному блоку управления систем комфорта
02356	0934	Передача данных на сдвижную дверь
02357	0935	Клавиша отключения подножки-E444
02358	0936	Клавиша управления сдвижной двери-E442
02359	0937	Подсветка клавиши управления сдвижной двери
02360	0938	Клавиша отключения сдвижной двери-E443
02361	0939	Подсветка клавиши отключения сдвижной двери
02362	093A	автоматическая подножка
02363	093B	Электродвигатель открывания сдвижной двери-V293
02364	093C	Доводчик двери
02365	093D	Электродвигатель доводчика сдвижной двери-V324
02366	093E	Система защиты от защемления
02367	093F	Включен нагревательный элемент дополнительного отопителя
02368	0940	Выключен нагревательный элемент дополнительного отопителя
02369	0941	Датчик температуры на блоке управления
02370	0942	Электропривод крышки сдвижного люка, инициализация не выполняется
02371	0943	Датчик тока 1A на блоке управления
02372	0944	Датчик тока 100A на блоке управления
02373	0945	Датчик тока -500A..100A на блоке управления
02374	0946	Генератор, номинальное значение напряжения генератора, 15.0 В
02375	0947	Генератор, номинальное значение напряжения генератора, 13.5 В
02376	0948	Генератор, номинальное значение напряжения генератора 0.0 В (без возбуждения)
02377	0949	Верхняя точка поворота стеклоочистителей
02378	094A	Нижняя точка поворота стекоочистителей
02379	094B	Исполнительный электродвигатель левого бокового дефлектора-V299
02380	094C	Исполнительный электродвигатель правого бокового дефлектора-V300
02381	094D	Перегрузка двигателя стеклоочистителей
02382	094E	Датчик освещенности-G399
02383	094F	Двигатель стеклоочистителей – ограничение работы из-за слишком низкого напряжения
02384	0950	Двигатель стеклоочистителей — ограничение работы из-за слишком высокого напряжения
02385	0951	Датчик дождя и освещенности — ограничение работы из-за слишком низкого напряжения
02386	0952	Датчик дождя и освещенности — ограничение работы из-за слишком высокого напряжения
02387	0953	Держатель телефона-R126
02388	0954	Убирается подножка
02389	0955	Разрешающий сигнал коробки передач, положение P/N
02390	0956	Регулятор освещения пространства вокруг автомобиля-E400
02391	0957	Клемма 30 Отзыв
02392	0958	Клемма 31 Отзыв
02393	0959	Подача сигнала управления на генератор
02394	095A	Лампа переднего левого стояночного огня-M1
02395	095B	Лампа переднего правого стояночного огня-M3
02396	095C	Лампа заднего левого габаритного огня-M4
02397	095D	Лампа заднего правого габаритного огня-M2
02398	095E	Подача управляющего сигнала на насос стеклоомывателя заднего стекла
02399	095F	Подача управляющего сигнала на клемму 30 системы внутреннего освещения
02400	0960	Подача управляющего сигнала на обогреватель наружных зеркал

Автор: Vag-com. Опубликовано: ср, 11/06/2014 — 15:01

Источник

Помогите разобраться с ошибками!

Помогите разобраться с ошибками!

Re: Помогите разобраться с ошибками!

Re: Помогите разобраться с ошибками!

Re: Помогите разобраться с ошибками!

Who is online

Volkswagen Touareg 3.6 FSI 5дв. внедорожник, 249 л.с, 8АКПП, 2014 – 2018 г.в. — неисправности генератора

Горит генератор фольксваген туарег 2014г

Каталог руководств по обслуживанию и ремонту автомобилей самых популярных марок

Не пропустите эти материалы по теме:
