Ошибка 2908 тигуан

VW Tiguan 2012, CAVD, 1.4 TSI 160

Закрытая тема.

offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

Здравствуйте.

Не знаю почему, но обрезалось называние темы — я писал как требуют правила —

VW Tiguan 2012, CAVD, 1.4 TSI 160 л.с., Bosch MED 17.5.5 — можно ли заменить деталь?

Подскажите пожалуйста можно ли заменить подгоревшую деталь в плате (на прикрепленном фото она обведена желтым цветом).

Опишу суть проблемы.

Имеем авто VW tiguan 2012 г.в. (немец), 1.4 TSI, 160 л.с., механика, CAVD, передний привод, пробег 82000км.

Имеем блок управления двигателем Bosch MED 17.5.5, 03C907309K, 0261S06666.

В январе этого года снимали ЭБУ, так как в машине загорелся чек энджинс. Оказалось что на разъем попала вода, произошла коррозия одного пина и он сломался. В сервисе мне сказали, что ЭБУ под замену.

Мой отец разобрал ЭБУ, повредив один из диодов (на прикрепленном фото он обведен красным цветом). Отец нашел аналогичный диод и заменил его. На оригинале было написано ED1A, но на тигуановском форуме мне сказали, что это обычный защитный диод ES2D или ES1D и что разница лишь в токе 1 или 2 ампера.

Вообщем отец нашел аналогичный диод и припаял его на старое место. А сломавшийся от коррозии пин восстановил. Эбу поставили на место, все нормально работало, ошибок не было. Так я ездил на нормальной машине около 2 месяцев.

Потом в один из дней ни с того ни с сего при разгоне, обороты двигателя поднялись до 3000, тяга резко пропала и с этого момента больше 3000 оборотов не поднималось. В этот же день загорелся чек энджинс.

Шнурок VCDS 17.1.9 мне показало следующую ошибку:

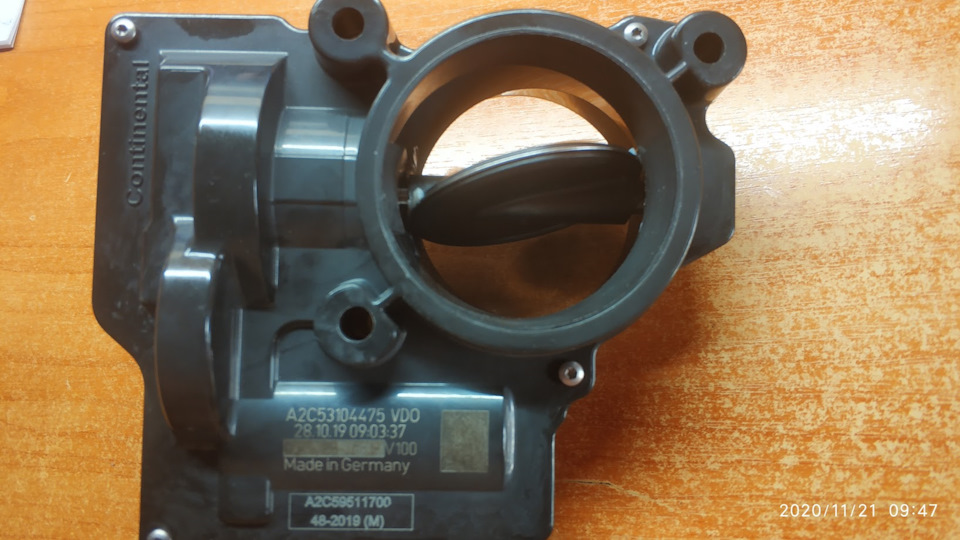

2908 — Регулировочная заслонка на впуске
P10A4 00 [175] — механическая неисправность

Ошибка не сбрасывается. Вернее она сбрасывается, но сразу же появляется после 2,5 секунд перезагрузки списка оборудования в VCDS. то есть ее хоть миллион раз удали, она все равно появится сразу ))

С этой ошибкой я ездил около одного месяца. В принципе авто нормально себя вело, если не считать, что больше 3000 оборотов не развивается. Я вычитал, что это значит, что двигатель перешел то ли в аварийную работу, то ли эбу включил аварийный режим, то ли что-то в этом роде.

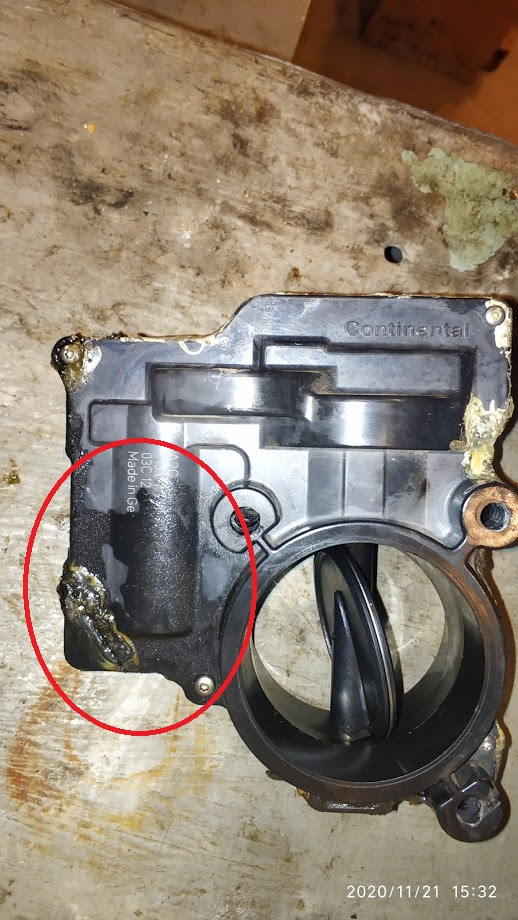

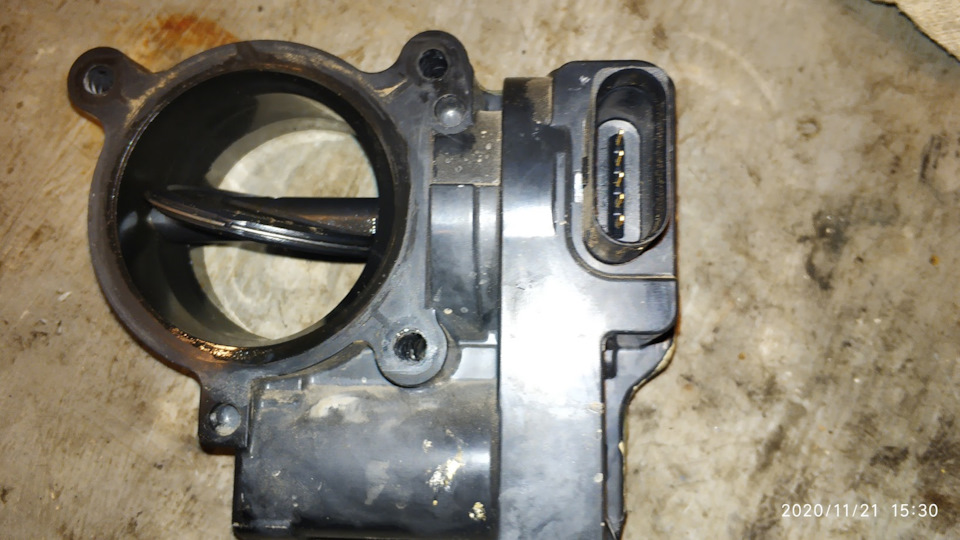

В интернете я нашел более 10 случаев с подобной ошибкой. Лечилось это или чисткой воздушной регулировочной заслонки или заменой деталей в этой заслонке (шестерни изнашиваются или двигатель заслонки ломается) или заменой всей заслонки в сборе.

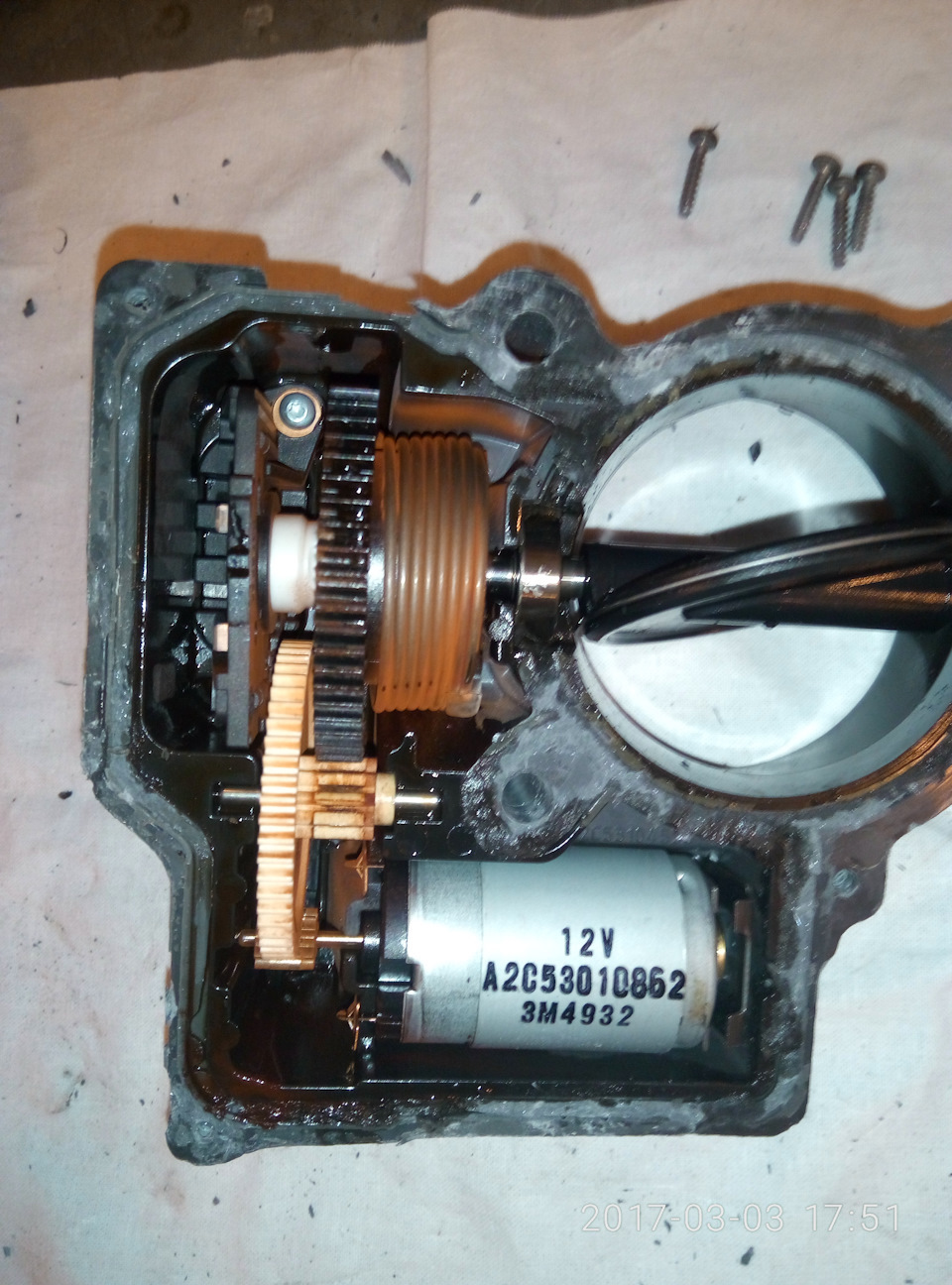

Я начинал с чистки — не помогло. Разобрали саму заслонку — там все шестерни целые, а моторчик отлично работает.

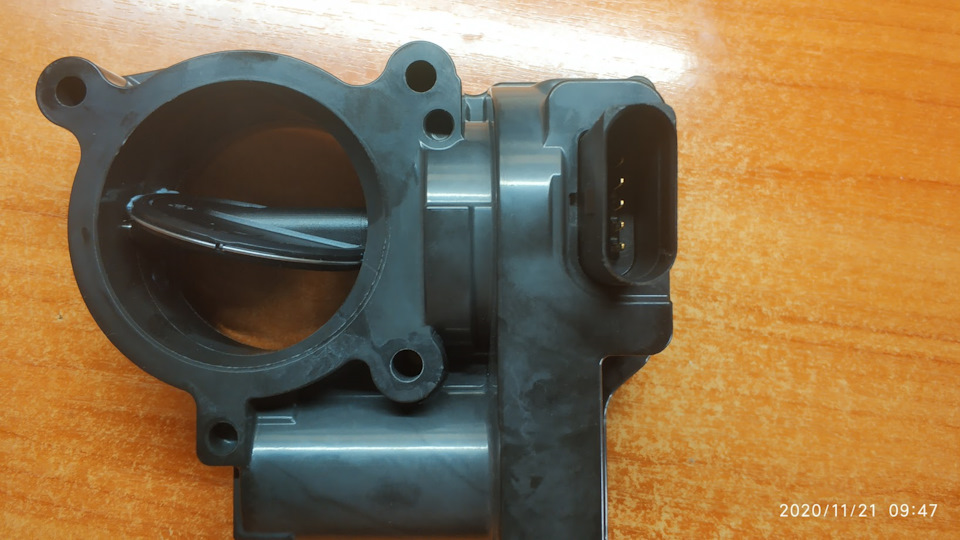

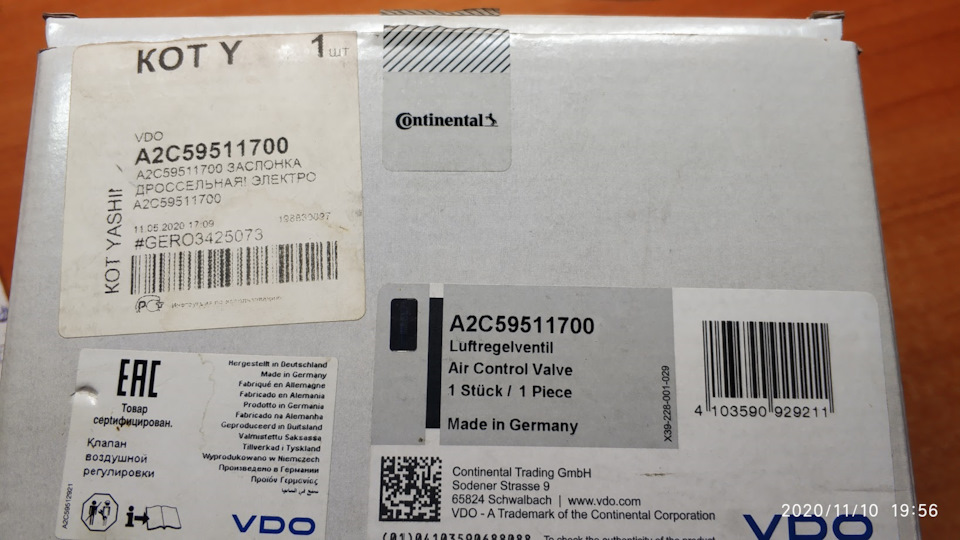

Я поменял заслонку на аналогичную — не помогло. Горит чек энджинс, больше 3000 авто не едет.

Поехал к мастерам на диагностику на более продвинутом оборудовании чем мой шнурок VCDS. Они ходили вокруг авто с диагностическим сканером и в итоге решили залезть в ЭБУ — я им сказал, что 3 месяца назад в него лазили и там были кое какие проблемы.

Собственно сняв ЭБУ, на разъемах опять была обнаружена коррозия и новый пин отвалился под корень, вернее остался в ответной части (на прикрепленном фото 3 справа вверху).

я прикрепил 3 первых фото, сделанные при первом ремонте 3 месяца назад — то есть фото самой платы, а следующие два фото — это фото, сделанные пару дней назад — фото разъемов блока управления.

человек, который разбирал мой ЭБУ, сказал, что драйвер форсунок (он так называется? на фото обведен желтым цветом и на нем стоит надпись 30651) или перегорел или пригорел или что-то в этом роде. + защитный диод, который мой отец сломал (на фото обведен красным цветом) и поменял на другой при первом ремонте, он тоже или перегорел или пригорел + с другими диодами аналогичная проблема, но в меньшей степени. больше всего пригорел тот диод, который поменяли в первый раз

в общем сама схема, а точнее то место, где находится драйвер форсунок (30651) с окружающими его защитными диодами, очень воняет паленым. я когда брал эту схему в руки, у меня потом пальцы горелым воняли еще пару часов.

также с обратной стороны схемы, под этим же драйвером форсунок с диодами, там то ли взбухла плата, то ли что-то в этом роде приключилось.

я не знаю в какой момент начали гореть или плавиться защитные диоды с драйвером форсунок, но с ошибкой чек энджинс я уже езжу месяц. + я очень много подключал шнурок Васи. может в этом тоже причина?

собственно, у меня вопросы к знающим людям:

1. можно ли поменять этот драйвер форсунок (30651)? на моем написано вот что (прикрепленное фото 1 и 2, обведен желтой линией. фото 3 в хорошем качестве)
30651 1129
Vb1181JV
929T01

в интернете я увидел такие же детали с названием Bosch 30651 (а остальные цифры и буквы мало что значат). вот например в магазине продают эту деталь за 650 рублей partsdirect ru/goods/486209 (поставьте точку перед ru, так как ссылку мне не дало вставить в сообщение)

2. если можно поменять, то это сугубо работа по выпаиванию старой детали и припаиванию новой? не надо лезть при этом в прошивку, менять там какие-то значения или что-то подобное делать?

Я не обладаю знаниями в таких вопросах, я создаю сайты и просто являюсь владельцев этого авто. Просто я хочу узнать можно ли отремонтировать этот ЭБУ или можно его смело менять на новый? Извиняюсь, что много написал, но я хочу донести более детально историю своего ЭБУ…

Собственно, новый ЭБУ у офицалов стоит 95 000 рублей + тысяч 20 за прошивку, настройку… БэУшный ЭБУ стоит десятки тысяч рублей, но БУ на то и БУ, потому что не знаешь его истории… + его тоже нужно прошивать под мое авто…

Заранее благодарю за ответы ))

Изображения:

Последний раз редактировалось megaBOT; 24.04.2017 в 11:54.



offline

Диагност

Регистрация:

02.04.2011

Сообщений:

1,529

Адрес:

Москва

Меняйте ЭБУ и не колхозьте. Сделал и забыл.



offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

официалы просят 95 000 рублей за новый ЭБУ — деньги не маленькие. + прошивка еще сколько-то там тысяч рублей.



offline

Диагност

Регистрация:

02.04.2011

Сообщений:

1,529

Адрес:

Москва



offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

Авто немецкой сборки. В Россию вообще такие двигатели не поставлялись и не собирались. В РФ только 122 и 150 лошадей. А у меня 160 лошадей. Да и вообще конкретно таких эбу в интернете только два и оба находятся в Польше. На сайтах рунета все продавцы этих эбу используют фото эбу выложенные на польском сайте но со своей ценой.

То есть по факту конкретно этот эбу находится только в Польше в двух экземплярах.



offline

Программист, автомеханик

Регистрация:

02.02.2017

Сообщений:

162

Адрес:

Москва

Этот отломанный пин- он за что отвечал?



offline

инженер

Регистрация:

07.05.2009

Сообщений:

384

Адрес:

Белгородская обл.

Ставлю на питание.
Но вообще я сомневаюсь в выходе из строя этой микросхемы. Скорее переходное отверстие или дорожка отгнили.
И это… надо искать новый блок. Хоть в Польше, хоть в Китае.



offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

распиновки на этот блок я пока не нашел, но собственно контакт с этого пина кинули на соответствующий провод. авто не заводится, насос не качает бензин, электроручник глючит. я когда забирал авто с автосервиса на эвакуаторе, то еле еле снял с ручника, а потом точно также еле еле поставил… ну а собственно сервисмены сказали, что связи с эбу нет… хотя до них я доехал своим ходом, а перед этим катался без особых проблем, не считая чек энджинс ))

мне человек, который разбирал этот блок сказал, что там сама плата прогорела с обоих сторон.

блок сейчас лежит у меня дома. чуть позже фотки скину. на них будет видно масштаб происшествия )) ну собственно я в любом случае подожду пока отец приедет — он сейчас в другом городе. если отец приговорит блок — значит буду менять, но пока отец не приехал я и ищу инфу в инете — может не все так страшно как его малюют ))

когда в первый раз сломался эбу, мне официалы тоже говорили, что надо менять на новый и этот ремонту не подлежит + электрики тоже говорили, что надо менять эбу. в итоге дал отцу, он за 1 вечер все сделал и 3 месяца я катался. сейчас мне тоже все говорят, что надо менять. ну посмотрим, время покажет.



offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

добавил 4 фото. все нужные места обвел желтым цветом

фото 1 — защитный диод, который отец менял 3 месяца назад и сейчас с ним беда ))
фото 2 — тот же диод
фото 3 — обратная сторона платы. нагар как раз со стороны диода…
фото 4 — нагар остался на корпусе блока управления, опять же там где диод…

Изображения:



offline

Программист, автомеханик

Регистрация:

02.02.2017

Сообщений:

162

Адрес:

Москва

Дорожка выгорела… Попробуйте восстановить (функционально) дорожку, поменять диод.

Красный провод- это тот пин?

Распиновку найти надо, это уже ваша задача.



offline

Создание сайтов

Регистрация:

24.04.2017

Сообщений:

6

Адрес:

Севастополь

по дорожке я не шарю. но отцу передам )) диод конечно поменяем…

красный провод, это восстановленный пин 3 месяца назад, а новый здесь на фото не видно — там человек просто провод припаял на самой плате с одной стороны, а с другой просто соединив его с проводом, приходящим на этот пин (естественно разрезав провод). я честно говоря не проверял тот ли провод он разрезал, но мне кажется что так лохануться очень сложно )))



offline

Автоэлектрик

Регистрация:

30.11.2015

Сообщений:

58

Адрес:

Ставрополь

А для начала, загерметизировать разъем ЭБУ. А то поставите новый блок…
