Всем привет!

С момента покупки машины висела ошибка по насосу продувки катализаторов в виду отсутствия его работы.

Вчера решили с братом RavenW снять его и провести ревизию. На самом деле сам насос очень простой и ломаться там нечему, два подшипника и щётки с обмоткой.

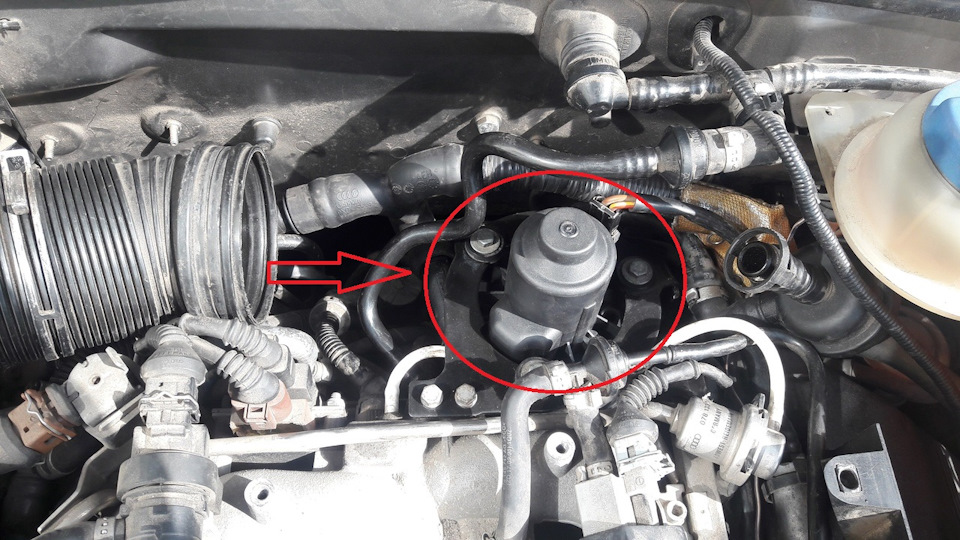

Вот его местонахождение под капотом:

Полный размер

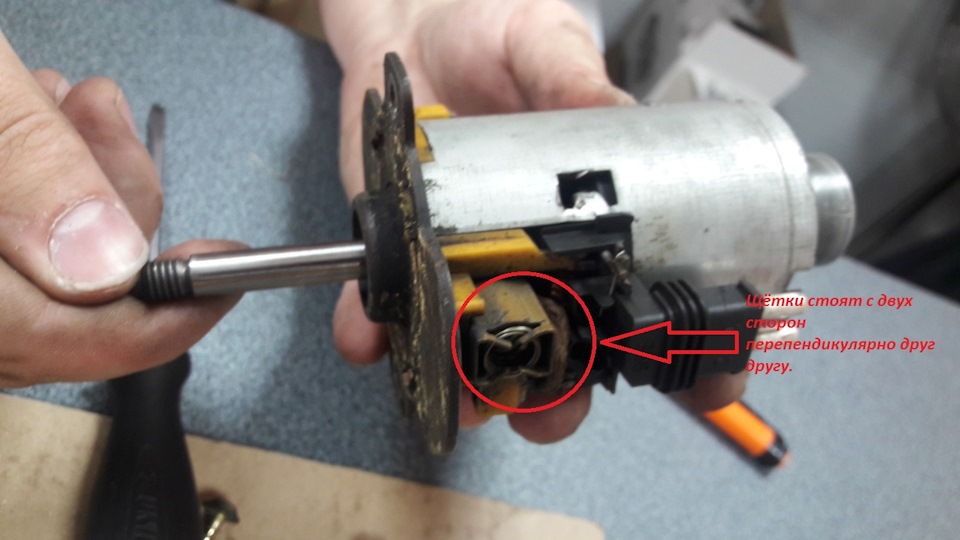

Сам моторчик:

Полный размер

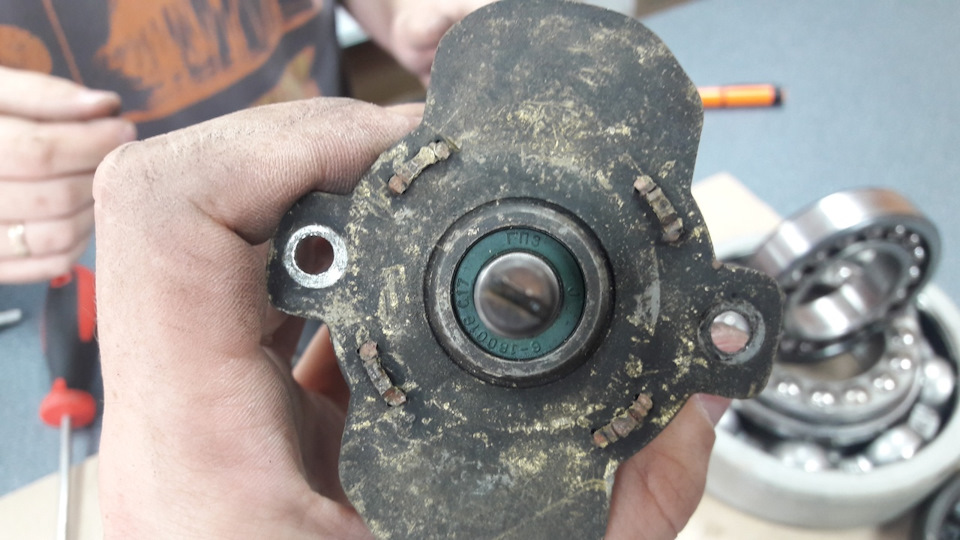

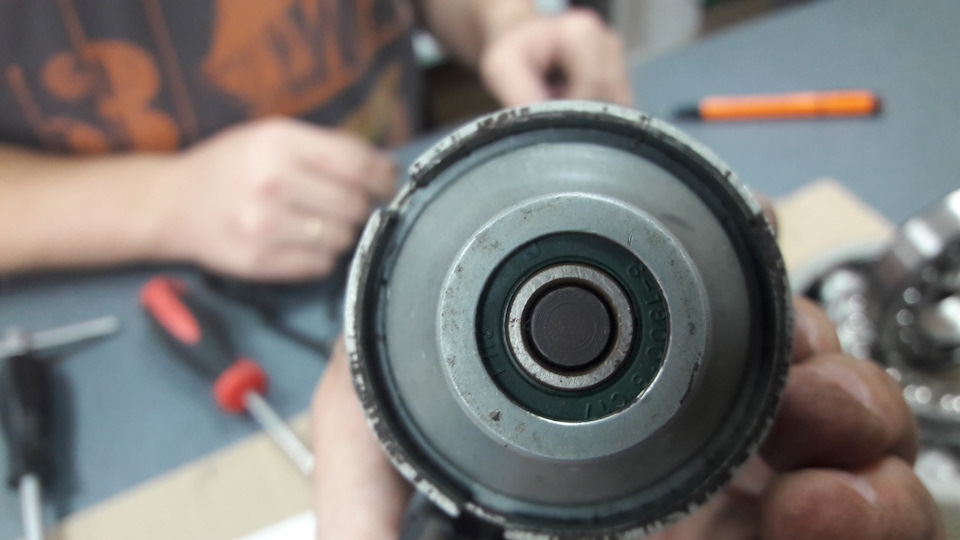

Внутри стоят подшипники 608-2Z или отечество как у меня на фото 6-180018 с17

Полный размер

Полный размер

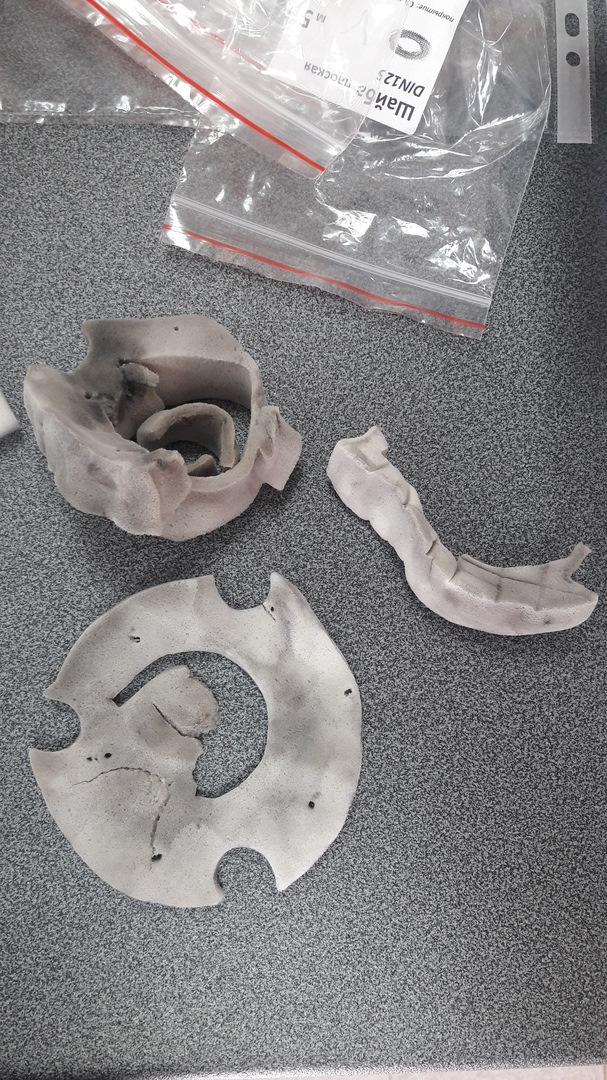

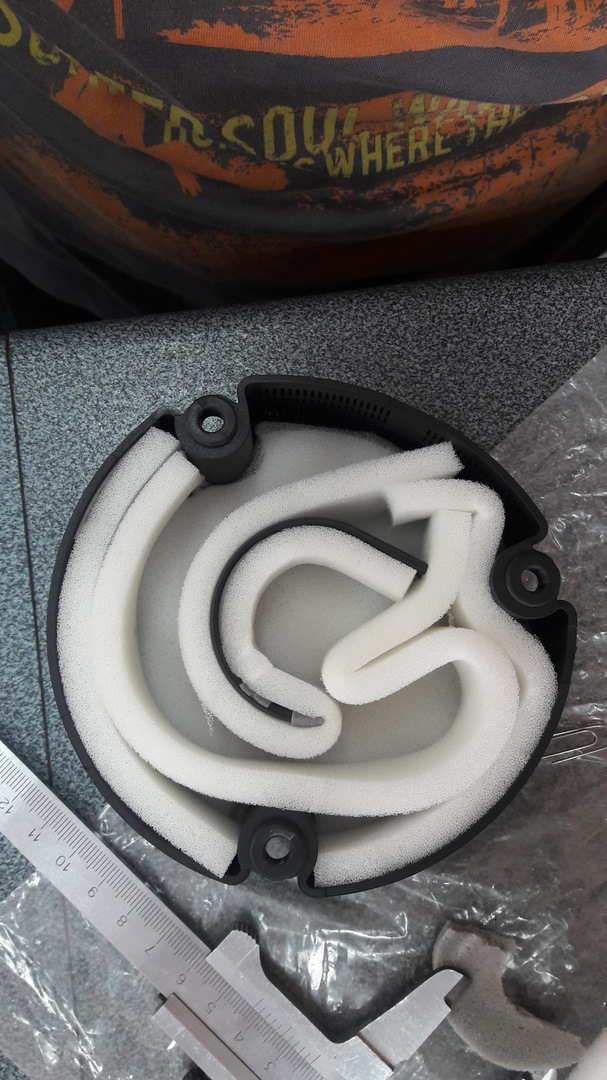

Далее изготавливаем новый фильтр на забор воздуха для данного насоса так как заводской пришёл в негодность:

Было:

Стало:

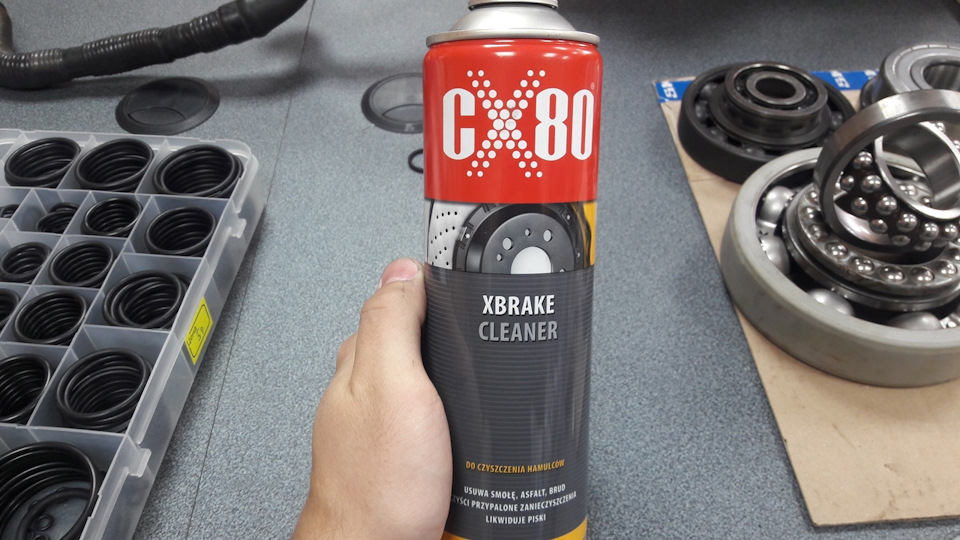

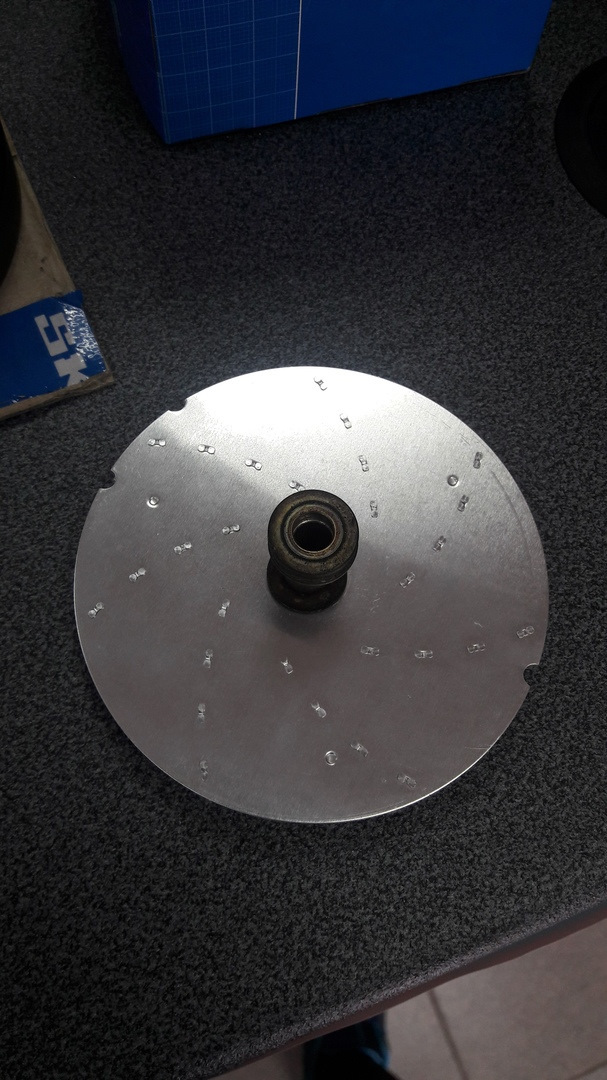

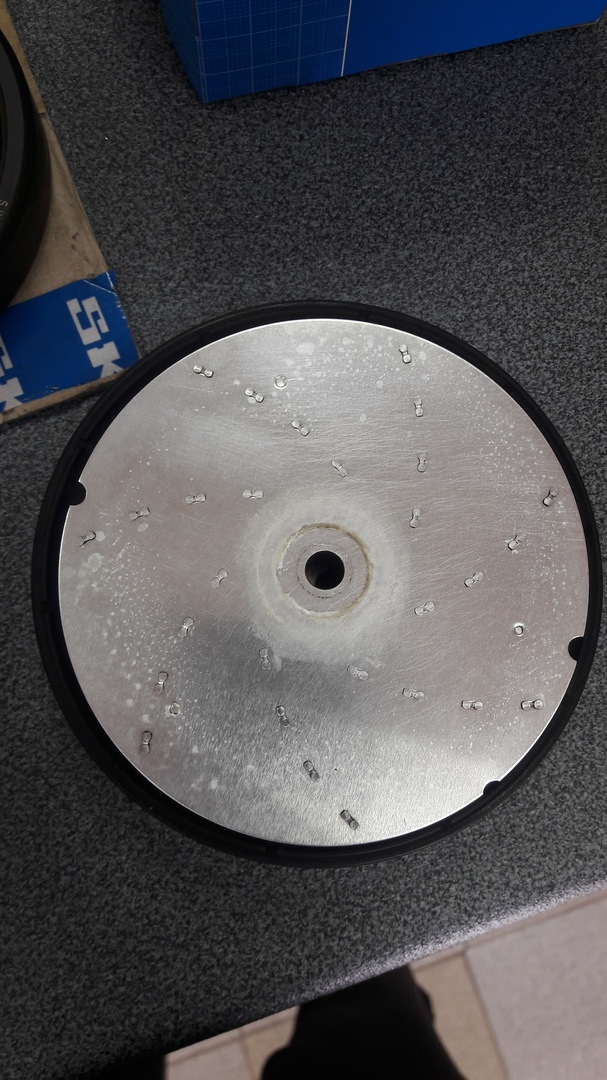

Далее отмываем лопасти пылесоса:

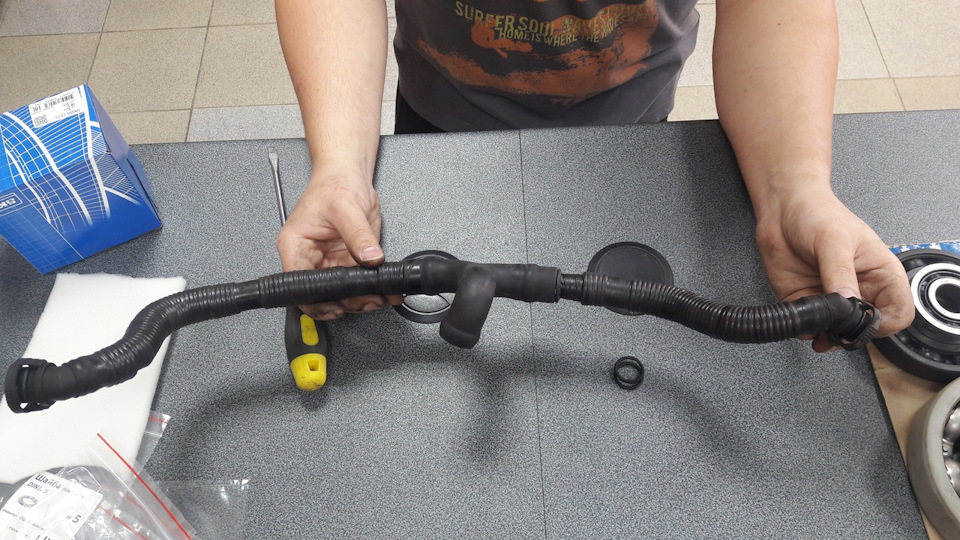

Далее снимаем разветвитель с трубками которые идут от насоса в так называемые «грибки», делаем визуальный осмотр, так как эти трубки стоят ещё с завода в них возможны трещины, новые стоят 3-4 т.р. одна поэтому берём хорошую изоленту и тщательно перематываем её:

Полный размер

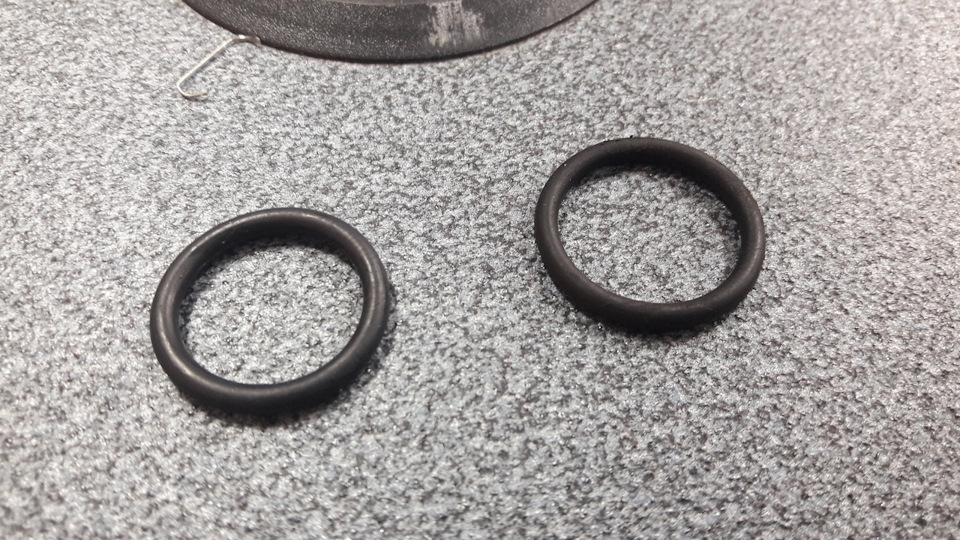

Далее меняем уплотнительные колечки на новые которые стоят в штуцерах данных трубок, перед этим моем очистителем тормозов посадочные места и одеваем новые колечки:

Полный размер

Полный размер

Вот собственно и всё, теперь насос работает утра заводишь машину и 20-30 секунд он продувает каты.

Вот его работа…

Цена вопроса: 1 000 ₽
Пробег: 228 600 км

Продувка катализаторов

Ошибки системы продувки катализаторов (ошибки системы продувки картера) P0418,P0419, P2440, P2441,P1442, P2443, P2444,P1445,P2447 и др. на автомобилях Toyota.

Система продувки двигателя была изобретена для улучшения экологических показателей автомобилей. В данной статье я опишу особенности такой системы на автомобилях Toyota, хотя подобные системы устанавливаются на многие современные автомобили. Наиболее часто о существовании такой системы узнают владельцы автомобилей Toyota оснащенных двигателями 1URFE,3URFE,1GRFE,1UZFE. Это автомобили Land Cruiser URJ200,URJ202, Lexus LX450,LX570 URJ201, Sequoia USK5#,USK6#, Tundra GSK5#,URK5# и др.

Когда все нормально, работа системы продувки, проявляется только звуком, похожим на звук работающего пылесоса при заводке мотора. Хозяев автомобиля этот звук даже радует, так как звучит очень солидно и сразу видно, что машина большая, мощная, воздуха много потребляет, а бензина мало (10-12 литров на 100км). Но спустя примерно 50 000-100 000 км пробега после покупки новой машины может возникнуть следующая неприятность. На приборной панели загорается лампочка Check engine , и еще несколько: 4LO, VSC off  , могут ещё какие-нибудь, эти сигналы могут «весело» перемигиваться.

Мощность двигателя пропадает, машина едет еле-еле. Если после проведения диагностики получены следующие коды ошибок: P0418,P0419, P2440, P2441,P1442, P2443, P2444,P1445,P2447 это означает, что имеется неисправность в системе продувки двигателя (катализатора).

В солнечной СШАндии эти проблемы решаются относительно просто (Рис.1):

Рис1.

Как видно из документа несчастным владельцам на территории США грозит бесплатная замена сломанных деталей. Что ж страна с развитой демократией все-таки..

На нашей территории спасение утопающих — дело рук самих утопающих. Поэтому будим изучать проблему.

Причины появления на свет этой чудесной системы — экологические. Система продувки картера (катализатора) используется для уменьшения выбросов вредных примесей при запуске двигателя. Система включается (кстати при температуре наружного воздуха ниже 41градуса Цельсия — не включается) при запуске двигателя, работает 1-2 мин и выключается. В дальнейшем при езде или стоянии в пробке эта система не активна. Никакого влияния на прямую функцию двигателя — выдачу крутящего момента на коленвал, эта система не имеет.

Строение системы продувки картера (катализатора):

На рисунке (Рис.2) изображение Lexus LX570 URJ201 3URFE.

Рис2.

Между передним правым колесом и передним бампером, за пластиковым подкрылком находятся два одинаковых воздушных насоса 176100S010.

Рис3.

Именно напротив них в подкрылке сделаны отверстия

Рис4. (видимо для того, чтобы на эти воздушные насосы лучше попадала вода из луж). Рис4.

Рис5.

На (Рис.5) видно, что неочищенный наружный воздух (вместе с пылью, мухами и т.п.) всасывается двумя воздушными насосами (в данном случае практически пылесосами) и подается по системе трубок к двум клапанам (Рис6.) 25701-38060 = 25701-38061 = 25701-38062 = 25701-38063 = 25701-38064

Рис.6

Клапана, что характерно, поставляются с куском алюминиевого корпуса и сразу 2 шт, что отражается на цене детали. А например, на Toyota Sequoia USK60 3URFE клапана уже сделали отдельными друг от друга (Рис.7).

Рис. 7

От клапанов отходят две трубки, которые соединяются в трубками, закрепленными на выпускных коллекторах (для нагрева свежезасосанного воздуха). Особо хочется отметить, что вопреки бытующему мнению, воздух не подается в выпускные коллектора. Это грубейшее заблуждение. Воздушные насосы (пылесосы) и близко не могут создать такой уровень давления, что бы что-то вдуть в выпускной коллектор. Если бы трубки подачи воздуха открывались в коллектора — поток раскалённых выхлопных газов неудержимой струёй поступал бы в систему продувки, что привело бы к душераздирающем последствиям. Воздух из трубок, прикрепленных к коллекторам, поступает в воздушные полости головок (Рис.8).

Рис.8

Далее часть воздуха через специальные воздуховоды поступает в картер двигателя, из него по воздуховоду картерный воздух поступает в маслоотделитель 1221538010 (Рис.9)

Рис.9

Рис.10

Пройдя маслоотделитель, воздух наконец поступает во впускной коллектор и оттуда в цилиндры и в выпускной тракт, где уже и происходит «продувка катализаторов».
Некоторые «товарищи» занимаются ремонтом этой чудесной системы, меняя дорогостоящие детали, некоторые выбрасывают её полностью, глушат образовавшиеся отверстия и перепрошивают компьютер, некоторые ставят обманки. Как говорится, кому что нравится.

FAQ.

Вопрос 1 — почему эта чудесная система так быстро ломается?
Ответ 1. Основная причина — проникновение воды в воздушные насосы и воздушные клапана.

Вопрос 2 — откуда берется вода?
Ответ 2. Источника два: жидкая вода из луж и конденсат из атмосферы.

Вопрос 3 — пути проникновения воды внутрь чудесной системы?
Ответ 3.
А.Через стыки корпуса насоса (пластиковая крышка сочленяется с резиновым нижним колпаком). С течением недолгого времени (2-3года) резина теряет эластичность образуются щели через которые моторы пылесосы охотно засасывают воду.
Б. через стыки подающих к насосу воздушных трубок — потеря эластичности ведет к потери герметичности (через стыки трубок от насоса вода всасываться не будет так как при работе насоса в них создается избыточное давление).
В. При мойке автомобиля в подающие трубки запросто может попадать вода.
Г. Вода может конденсироваться внутри системы, особенно в нашей стране, продуваемой холодными ветрами и оснащенной тёплыми гаражами.

Вопрос 4 — почему ломаются воздушные насосы?
Ответ 4. В основе насоса лежит электродвигатель, если его погрузить в воду и подать напряжение то его обмотка рано или поздно замкнет накоротко, или если вода внутри насоса замерзнет и в это время подать напряжение то, обмотка опять же сгорит.

Вопрос 5 — почему ломаются воздушные клапана?
Ответ 5. Клапана являются соленоидами (электромагнитами), при попадании в них воды развивается коррозия, которая приводит к заклиниванию механической части электромагнита и/или к перегоранию его обмотки.

Вопрос 6 — можно ли отремонтировать сломанные воздушные насосы или клапана?
Ответ 6. Некоторым очумельцам удается не надолго восстановить работоспособность этих узлов, но ключевое слово не надолго.

Вопрос 7 — какие есть способы обмануть систему?
Ответ 7. Если беда случилась вдали от цивилизации может помочь простое отключение разъемов питания воздушных насосов. Чек гореть будет, но другого плана — обрыв цепи питания. Так может получиться доехать до куда-нибудь. Если говорить об обманках, то они в основном основаны на том, чтобы убедить компьютер управления двигателем, что на улице мороз -40 градусов и включать систему продувки не нужно.

Напоследок утешительная информация для владельцев Lexus LX570 URJ201 3URFE — на этом автомобиле систему EGR похоже не ставят, хоть минус одна система, которая может сломаться.

6 407

Все просто — P0420 означает, что на катализаторе Audi  верхний или нижний кислородный датчик не работает. Исправить ошибку можно их заменой.

Каталитический нейтрализатор предназначен для разрушение вредных загрязняющих веществ, образуемых  во время цикла сжигания топлива в бензиновом двигателе. Используя мелкие платиновые и золотые сетки для фильтрации выхлопных газов, каталитический нейтрализатор способен уменьшить вредные выбросы.

Катализатор  имеет два датчика кислорода. Один из них расположен наверху (на входе выхлопных газов) каталитического нейтрализатора, а второй снизу.

Если верхний кислородный датчик работает правильно, его показания должны колебаться в зависимости от температуры и нагрузки двигателя. Показания нижнего кислородный датчика должны оставаться устойчивыми (без резких колебаний) если он исправен и в катализаторе нет проблем.

Когда верхний и нижний кислородные датчики имеют сходные показания, это указывает на то на то, что катализатор не работает должным образом. Если напряжение нижнего датчика уменьшается и начинает колебаться подобно верхнему датчику, это означает, что уровни кислорода слишком высокие,  модуль управления трансмиссией (PCM) фиксирует ошибку P0420.

Причины ошибки P0420 Ауди?

• Поврежденный глушитель или нарушение герметичности глушителя
• Поврежденный выпускной коллектор или нарушение герметичности в выпускном коллекторе
• Поврежденная выхлопная труба или нарушение герметичности выхлопной трубы
• Пропуски зажигания в двигателе Audi
• Загрязнение маслом катализатора
• Неисправный каталитический нейтрализатор (наиболее распространенный)
• Неисправный датчик температуры охлаждающей жидкости двигателя
• Неисправный верхний или нижний лямбда-зонд
• Повреждение проводки или разъемов лямдазонда Ауди
• «Переливающая» топливная форсунка
• Высокое давление топлива
• Использование неправильного вид топлива (с использованием этилированного топлива вместо неэтилированного топлива)

Симптомы неисправного катализатора

На начальном этапе, при этой ошибке нет заметных симптомов. Автомобиль Audi  едет, как и раньше, только на приборной панели загорается предупреждение «Check Engine». После прогрева двигателя может упасть мощность.  Автомобиль может не разгонятся свыше 60-90 км. в час. Из выхлопной трубы начинает вонять «протухшими яйцами».

Отключение системы вторичного воздуха

Найдите специалиста по чип-тюнингу

Сделайте чип-тюнинг у проверенного специалиста с выдачей сертификата и возможностью манибэка.

АДАКТ против удаления корректно работающего катализатора.
Узнайте про возможные последствия для автомобиля.

Неисправности системы вторичного воздуха

Наиболее распространенные проблемы:

• заклинивание клапанов,
• выход из строя датчика давления,
• поломка насоса.

Отказы насоса почти всегда вызваны коррозией, которая возникает из-за воды или влаги в выхлопных газах, попадающих в корпус насоса. В очень холодном климате вода может замерзнуть, что часто приводит к сгоранию двигателей насоса.

На изображении слева — коррозия входа насоса вторичного воздуха, на изображении справа — клапан, поврежденный коррозией, и новый для сравнения

Основные ошибки по вторичному воздуху

P0411 (Incorrect Flow Detected) — некорректный расход/недостаточный поток воздуха через систему.

P0410 (Malfunction) — неисправность СВВ.

Заедание клапана вторичного воздуха в открытом положении часто приводит к тому, что сигналы лямбда-зонда будут ошибочно восприниматься как «смесь слишком бедная». Это приводит к сообщению об ошибке лямбда-зонда: «Достигнут предел регулирования».

Что делать с неисправной системой вторичного воздуха

Самая частая неполадка — заклинивший клапан. Это приводит к появлению индикатора «CHECK ENGINE» с последующим наступлением аварийного режима. Есть два пути решения проблемы:

1. Ремонт системы.
   Потребуется диагностика, чтобы понять, где неисправность. Затем замена вышедших из строя компонентов. И так до следующей поломки.
2. Программное отключение вторичного воздуха.
   Этот метод содержит в себе два действия: запись прошивки с отключенным контролем системы и установка заглушки. По желанию автовладельца возможно полное удаление СВВ, но это необязательно. Плюсы отключения: затраты в разы меньше, чем при ремонте, отсутствие поломок в будущем, возможность сразу улучшить динамику тюнинг-прошивкой.

Проконсультируйтесь по поводу ремонта или заглушки системы с официальными представителями АДАКТ в городе.

Источник статьи: http://adact2.ru/a/otklyuchenie-vtorichnogo-vozduha

Тема: Насос продувки катализатора

Опции темы

Поиск по теме

Оценка этой теме

Отображение

Насос продувки катализатора

VW Passat B5 1.8 Т AWT 150 лс 2003 г АКПП Насос системы продувки гудит,свистит как старый пылесос. Ремонт? Замена? или можно вообще без него?

Последний раз редактировалось mazya; 07.11.2010 в 15:59 .

Я так пологаю что речь о насосе вторичного воздуха

mazya, Уважаемый—-мы—поддерживаем—экологию. 60 секунд. тишина. УДАЧИ .

Iera , А когда заклинет, готовить 400 США или можна не ставить его? А то,что поддерживаешь экологию ,приветствуем.

VIN напишите или номер детали.

Сообщение добавлено в 14:24, предыдущее сообщение было в 14:12

Я так понял турбина нужна?

нет разговор о насосе вторичного воздуха, некоторые по незнанию называют ее второй турбиной

mazya, Что то много ВЫ написали—моторчик и вентилятор а сума как за пол-турбины..

Сообщение добавлено в 18:26, предыдущее сообщение было в 18:22

Он работает 60 секунд на ваш век должно хватить..

Iera, насос вторичного воздуха. зимой он ни на что не влияет. точнее — он вообще не работает при температуре ОЖ меньше + 5. а когда работает — просто продувает катализатор при запуске первые пару минут пока он холодный и идет выхлоп после сгорания очень обогащенной смеси на прогреве. а потом отключается. Он гудит так ,что ему скоро Пи. Новый оригинал стоит 350-400 S б/у 70-100 S. Много пишем, а суть вопроса . Какой моторчик и вентилятор? где?

Источник статьи: http://www.passat-club.ru/forum/threads/29546-%D0%9D%D0%B0%D1%81%D0%BE%D1%81-%D0%BF%D1%80%D0%BE%D0%B4%D1%83%D0%B2%D0%BA%D0%B8-%D0%BA%D0%B0%D1%82%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%82%D0%BE%D1%80%D0%B0

Отключение системы вторичного воздуха

Найдите специалиста по чип-тюнингу

Сделайте чип-тюнинг у проверенного специалиста с выдачей сертификата и возможностью манибэка.

АДАКТ против удаления корректно работающего катализатора.
Узнайте про возможные последствия для автомобиля.

Неисправности системы вторичного воздуха

Наиболее распространенные проблемы:

• заклинивание клапанов,
• выход из строя датчика давления,
• поломка насоса.

Отказы насоса почти всегда вызваны коррозией, которая возникает из-за воды или влаги в выхлопных газах, попадающих в корпус насоса. В очень холодном климате вода может замерзнуть, что часто приводит к сгоранию двигателей насоса.

На изображении слева — коррозия входа насоса вторичного воздуха, на изображении справа — клапан, поврежденный коррозией, и новый для сравнения

Основные ошибки по вторичному воздуху

P0411 (Incorrect Flow Detected) — некорректный расход/недостаточный поток воздуха через систему.

P0410 (Malfunction) — неисправность СВВ.

Заедание клапана вторичного воздуха в открытом положении часто приводит к тому, что сигналы лямбда-зонда будут ошибочно восприниматься как «смесь слишком бедная». Это приводит к сообщению об ошибке лямбда-зонда: «Достигнут предел регулирования».

Что делать с неисправной системой вторичного воздуха

Самая частая неполадка — заклинивший клапан. Это приводит к появлению индикатора «CHECK ENGINE» с последующим наступлением аварийного режима. Есть два пути решения проблемы:

1. Ремонт системы.
   Потребуется диагностика, чтобы понять, где неисправность. Затем замена вышедших из строя компонентов. И так до следующей поломки.
2. Программное отключение вторичного воздуха.
   Этот метод содержит в себе два действия: запись прошивки с отключенным контролем системы и установка заглушки. По желанию автовладельца возможно полное удаление СВВ, но это необязательно. Плюсы отключения: затраты в разы меньше, чем при ремонте, отсутствие поломок в будущем, возможность сразу улучшить динамику тюнинг-прошивкой.

Проконсультируйтесь по поводу ремонта или заглушки системы с официальными представителями АДАКТ в городе.

Источник статьи: http://adact2.ru/a/otklyuchenie-vtorichnogo-vozduha

Вы пытаетесь избавиться от кода ошибки P0420? Тогда это статья для вас. Неисправность P0420 может быть сложна для диагностики. Вы думаете, что исправили ошибку, а через 100 км снова загорается Check Engine.

Этот код срабатывает, когда блок управления двигателя распознает неисправный каталитический нейтрализатор. Он использует один датчик кислорода в передней части выпускного коллектора — перед катализатором, и один ещё один датчик кислорода — после каталитического нейтрализатора для того чтобы измерить эффективность катализатора.

В этой статье вы узнаете всё, что вам нужно знать о коде P0420, чтобы исправить его раз и навсегда.

Что означает код P0420?

P0420 срабатывает в электронном блоке управления (ЭБУ), когда возникает проблема с эффективностью каталитического нейтрализатора. Контроллер использует два датчика кислорода — один перед и один после катализатора для измерения его эффективности. Ошибка выходит в случае неисправности нейтрализатора или датчика кислорода, который начинает передавать неправильные данные.

Мы получаем много сообщений с вопросами о коде P0420. Он продолжает возвращаться после нескольких ремонтов, и вы просто тратите всё больше и больше денег на работы в автосервисе. Этот код неисправности может запутать вас, потому что есть много ложной информации о нём.

• Передний датчик кислорода (front O2 sensor) измеряет топливно-воздушную смесь. Он сообщает блоку управления, если двигатель работает с богатой или бедной смесью.
• Задний датчик кислорода (rear O2 sensor) — это как раз диагностический датчик кислорода для этого кода ошибки.

Если задний датчик кислорода получает неправильные значения, ошибка P0420 будет сохранена в ЭБУ. Это может быть из-за неисправности каталитического нейтрализатора или из-за выхода из строя одного из датчиков O2. Также может быть много других проблем с двигателем, которые разрушают катализатор, и если вы установите новый, он может быть снова повреждён.

Датчик кислорода еще называют лямбда-зонд.

Многие думают, что бедная или богатая смесь может вызывать это код ошибки. Да, это возможно, но не в том смысле, каком вы думаете. Богатая или бедная смесь могут повредить каталитический нейтрализатор, и когда он поврежден/заполнен топливом, его эффективность будет низкой, и задний датчик кислорода увидит это и вызовет код P0420.

Симптомы ошибки

У вас, вероятно, не будет никаких симптомов, кроме загорания лампы Check Engine с кодом P0420. У вас могут возникнуть другие проблемы с двигателем, в результате которых повреждается каталитический нейтрализатор.

Это может быть неровный («грубый») холостой ход, проблемы с ускорением, пропуски воспламенения или резкое переключение передач. Всегда исправляйте эти проблемы в первую очередь.

• Горит лампа Check Engine.
• Пропуски зажигания.
• Богатая смесь.
• Бедная смесь.
• Горит моторное масло / сизый (серо-синий) дым из выхлопной трубы.
• Медленное ускорение.

Причины

Наиболее распространенной причиной является каталитический нейтрализатор. Он может быть просто старым и изношенным. Но есть много случаев, когда нейтрализатор новый, но при этом является неоригинальной деталью.

Эффективности некоторых более дешевых каталитических нейтрализаторов может быть недостаточно, и тогда вам придется купить оригинальный катализатор.

Иногда нейтрализаторы устанавливают слишком далеко позади на выхлопной трубе. Из-за этого он не будет достаточно горячим и вызовет ошибку P0420.

• Повреждённый каталитический нейтрализатор (наиболее распространенная причина).
• Неоригинальный катализатор.
• Ошибочная установка (размещение) каталитического нейтрализатора.
• Повреждён передний датчик кислорода / неисправность проводки.
• Повреждён задний датчик кислорода / неисправность проводки.
• Утечка выхлопных газов.
• Утечка на впускном коллекторе.
• Горит масло (повреждение катализатора).
• Богатая / бедная смесь (повреждение катализатора).
• Пропуски зажигания (повреждение катализатора).
• Неисправный блок управления двигателя (редко).

Устранение неисправностей

Это всего лишь возможные решения, и вы никогда не должны менять детали без проведения надлежащей диагностики, т. к. вы можете выкинуть деньги на ветер, если не повезет.

Прочитайте всю статью, если хотите узнать, как правильно диагностировать этот код неисправности так же, как это делает опытный автомеханик. Это займет время и может потребовать некоторых навыков, но вы не потратите 1000$ на замену хорошего катализатора.

• Заменить каталитический нейтрализатор.
• Заменить на оригинальный катализатор.
• Заменить передний датчик кислорода.
• Заменить задний датчик кислорода.
• Ремонт неисправных электропроводок.
• Исправить горение масла.
• Исправить пропуски воспламенения.
• Исправить бедную / богатую смесь.
• Проверить данные с помощью сканера OBD2.
• Заменить блок управления двигателя (редко).

Таблица устранения ошибки

Причины повреждения каталитического нейтрализатора

Есть несколько причин, вызывающих повреждение катализатора, которые могут активировать код ошибки P0420. Вот наиболее распространенные.

• Пропуски воспламенения.
• Расход масла.
• Утечки на выпуске.
• Утечки на впуске.
• Богатая смесь.
• Бедная смесь.
• Неисправность блока управления ECM / PCM.

Есть много причин, приводящих с неисправности датчиков кислорода или катализатора. Вы должны убедиться, что исправили эти проблемы, прежде чем замените какую-нибудь деталь. Иначе, они могут быть повреждены снова. Проверьте память контроллера DTC, чтобы найти любые другие коды неисправностей.

Исправьте их в первую очередь. Убедитесь, что ваш автомобиль не сжигает масло, проверив выхлопной дым, сизый дым = масло, белый = вода, серый/черный = богатая смесь.

Как диагностировать код P0420

Вот руководство, как профессиональный автомеханик будет диагностировать код неисправности. Это руководство может потребовать знаний в электрооборудовании автомобиля, и вам могут понадобиться некоторые инструменты для выполнения этой задачи.

Но даже если вы не имеете представления об автомобильной электронике, вы всё равно можете получить полезную информацию.

Вы всегда должны подключать автомобильное зарядное устройство, когда ищите неисправности на автомобиле. Низкое напряжение батареи может вызвать другие несвязанные коды ошибок, которые будут сбивать вас с толку. Низкое напряжение может повредить блок управления или другую электронику.

1. Подсоедините зарядное устройство

Подключите зарядное устройство к аккумуляторной батарее и убедитесь, что он заряжает аккумулятор правильно.

Вы должны использовать зарядное устройство, которое дает по крайней мере 4 Ампера во время устранения неисправностей. Более низкий зарядный ток может привести к разрядке батареи при включенном зажигании.

2. Подключение сканера OBD2

Подключите сканер OBD2 для считывания кода P0420. Можно использовать диагностический сканер или адаптер ELM327 с программой Torque.

3. Проверьте наличие других кодов неисправностей

Проверьте другие ошибки, которые могут привести к повреждению нейтрализатора или любых ошибок датчиков кислорода. Если есть ошибка по лямбда-зонду, то замените или проверьте его сначала, это также может исправить код P0420.

Исправьте все другие коды неисправностей, прежде чем исправлять код P0420.

Всегда записывайте любые номера кодов ошибок, не стирайте их просто так.

4. Проверьте наличие сизого дыма во время работы двигателя

Увеличьте обороты двигателя и проверьте, нет ли серо-синего дыма из выхлопной трубы. Сизый дым = сжигание масла. Замена катализатора не поможет. Он, скорее всего, очень быстро снова выйдет из строя. Сжигание масла также может повредить датчики кислорода и заставить их неправильно читать смесь.

Вы всегда должны проверять наличие белого, серого и черного дыма. Белый дым идет от воды в выхлопной трубе, серый / черный дым — от богатой смеси.

5. Проверьте наличие утечек выхлопных газов

Поднимите автомобиль, пока он работает. Слушайте и ищите любые утечки выхлопных газов перед задним лямбда-зондом. Утечка на выпуске может привести к тому, что датчики O2 получат неверные данные и могут вызвать срабатывание ошибки.

Если у вас есть утечка выхлопных газов за задним датчиком кислорода, это не должно вызывать ошибку.

Советы о том, как найти утечки выхлопных газов:

6. Пробная поездка

Возьмите автомобиль на тест-драйв и убедитесь, что нет никаких пропусков или других симптомов. Едте в течение некоторого времени довольно активно, так, чтобы каталитический нейтрализатор нагрелся. Если появляются пропуски или другое странное поведение, начните диагностировать их в первую очередь.

7. Езжайте в гараж и поднимите машину

Поднимите машину и держите ее на холостом ходу. Убедитесь, что у вас есть надлежащая вентиляция. Подключите сканер OBD2 и проверьте текущие данные с обоих датчиков O2.

Откройте график сигнала с датчиков кислорода. Запустите двигатель автомобиля и убедитесь, что температура каталитического нейтрализатора не менее 400 °C. Вы можете использовать цифровой лазерный термометр, чтобы проверить температуру.

Оба графика должны быть открытыми, чтобы вы могли их видеть.

Передний датчик должен постоянно прыгать между 0 – 1 Вольтом, а задний должен показывать стабильно 0,7 – 0,9 Вольт. Значит всё работает должным образом.

Если каталитический нейтрализатор поврежден или недостаточно горячий, сигнал заднего лямбда-зонда будет прыгать также как передний.

Вы также можете использовать цифровой мультиметр. Для этого нужно проверить напряжение с заднего датчика O2. Но сигналы являются высокоскоростными, и может быть трудно считывать такое напряжение с помощью мультиметра.

8. Проверьте температуру катализатора

Вы также можете проверить температуру на нейтрализаторе. Перед проверкой убедитесь, что он всё ещё горячий. Для измерения используйте цифровой лазерный термометр.

Проверьте температуру непосредственно перед катализатором, в середине и после него. Если вы получаете одинаковую температуру во всех точках, когда нейтрализатор горячий (более 400 C°), значит он, скорее всего, пуст или поврежден.

Если каталитический нейтрализатор работает правильно, то температура должна быть на 100-150 C° выше непосредственно за ним, чем перед ним.

Если температура перед катализатором намного выше, возможно, автомобиль работает на богатой смеси, а нейтрализатор работает слишком много. Это также может быть связано с тем, что катализатор заблокирован или имеет слабый поток выхлопных газов.

Видео о том, как проверить каталитический нейтрализатор с помощью приложения Torque Pro:

9. Суммируйте полученные результаты

Подведите итоги результатов диагностики. Если у вас нет других кодов ошибок, сигнал переднего датчика кислорода меняется, температура каталитического нейтрализатора равномерная, и вы не видите сизый дым — замените катализатор.

Код P0420 может быть проблемой для правильной диагностики. Если вы ознакомились с этим руководством по ремонту и получили некорректные результаты, вы можете заменить каталитический нейтрализатор с достаточной уверенностью.

Если по результатам диагностики все выглядит хорошо, но вы всё ещё получаете код P0420, существует небольшая вероятность того, что катализатор всё равно вызывает ошибку.

В редких случаях у вас может быть неисправный блок управления двигателем.

Если вы обнаружите какие-либо пропуски, серо-синий дым или другие проблемы, исправьте их и удалите ошибку. Если повезёт, код P0420 может не вернуться.

Каковы причины утечки масла?

Если вы видите сизый дым из глушителя, и у вас ошибка P0420 — сначала нужно устранить утечку масла. Но как это сделать, спросите вы?

Внутренние утечки масла часто могут могут дорого стоить. Иногда требуется полная разборка двигателя, но в некоторых случаях это может являться причиной ошибки.

Опишем наиболее распространенные причины внутренней утечки масла. Лучший способ найти проблему — проверить компрессию, чтобы узнать, есть ли какие-либо потери давления в цилиндрах из-за поршневых колец.

Забитая система вентиляции картера (наиболее распространенная)

Засоренная система вентиляции картера — самое очевидное, из-за чего может возникнуть сизый дым. Вы можете начать с откручивания масляной крышки при работающем двигателе. Крышка должна всасываться обратно, потому что большинство двигателей имеют разрежение, если всё работает как надо.

Если вы чувствуете избыточное давление в картере, первое, что вы должны проверить, это вентиляция картера. Часто есть 1-3 шланга, идущие от картера к корпусу воздушного фильтра. Проверьте их и убедитесь, что трубки не засорены. Забитая вентиляция картера может привести к тому, что масло будет проталкиваться через поршневые кольца и направляющие клапанов.

Износ турбины

Это ещё одна распространенная проблема, если ваш автомобиль с турбонаддувом, — это утечка масла, которое всасывается в двигатель и сжигается там. Как узнать это? Нужно проверить наличие масла в интеркулере (промежуточный радиатор охлаждения воздуха). В этом случае, у вас может быть изношен турбокомпрессор.

Вы также можете снять нагнетательные трубки и проверить крыльчатку турбокомпрессора, чтобы убедиться, что она чувствует себя хорошо и не болтается. Зазор должен быть ~1 мм по бокам, в зависимости от того, является ли турбина шарикоподшипниковой или нет.

Износ направляющих клапанов

Изношенные направляющие и сёдла клапанов могут стать причиной сгорания масла. Однако это непростая неисправность для диагностики или ремонта. Перед заменой всегда проверяйте поршневые кольца на предмет утечки. Самый простой способ заменить направляющие клапанов — это поднять головку цилиндров и снять пружины клапана.

Существуют инструменты, с помощью которых можно поднять давление внутри цилиндра и заменить втулки, не снимая головку, но процедура не проста, мы рекомендуем, чтобы квалифицированный механик сделал это за вас.

Износ / повреждение поршневых колец

Изношенные или поврежденные поршневые кольца являются довольно распространенной проблемой, когда речь заходит о внутренних утечках масла. Чаще всего это можно проверить измерением компрессии. Осмотреть поршни можно эндоскопом в виде небольшой камеры через отверстия для свечей зажигания.

Если вы обнаружите, что поршневые кольца повреждены, единственный способ устранить это — разобрать весь двигатель и достать поршни из блока.

Если вы устанавливаете новые поршневые кольца, не забудьте проверить поршни и зазор между поршневыми кольцами.

Трещины в головке блока цилиндров

Трещины в ГБЦ или блоке двигателя также являются возможной причиной сгорания масла. Однако эта проблема не очень распространена, но возможна.

Если вы обнаружили трещины, придется обратиться к специалисту, который заварит их, если это возможно. Во многих случаях придется заменить всю головку блока или блок цилиндров. Не всегда возможно заварить трещины.

Как работает каталитический нейтрализатор?

Вот видео о том, как работает каталитический нейтрализатор:

На картинке показаны детали каталитического нейтрализатора. Катализатор используется для очистки выхлопных газов. Если вы посмотрите на него, то увидите, что он похож на соты в улье.

Из выхлопных газов от двигателя получаются углеводороды (несгоревшее топливо), угарный газ (от сгорания в двигателе) и оксиды азота (образующиеся, когда тепло в двигателе заставляет азот в воздухе соединяться с кислородом).

Каталитический нейтрализатор содержит платину и палладий (именно поэтому вам платят за использованный катализатор). Керамическая структура преобразует угарный газ (окись углерода CO) в углекислый газ (диоксид углерода CO2). Он также преобразует углеводороды в воду и углекислый газ. Окись азота преобразуется обратно в кислород и азот.

Если преобразование не удаётся, задний датчик кислорода будет чувствовать это и подаст сигнал на блок управления, который активирует код ошибки P0420.

Как работает датчик кислорода?

Видео того, как работает лямбда-зонд:

Какова функция переднего датчика кислорода?

Передний датчик O2 является регулировочным. Он будет измеряет смесь выхлопных газов, которые проходят через него. По этим данным ЭБУ определяет, является смесь богатой или бедной.

Передний датчик кислорода может быть установлен как непосредственно перед каталитическим нейтрализатором, так и на выпускном коллекторе.

В некоторых автомобилях используются несколько передних датчиков O2 для разных цилиндров.

Существует два типа датчиков кислорода:

• узкополосный датчик (наиболее распространенный)
• широкополосный датчик (новые транспортные средства).

Широкополосный датчик считывает сигнал намного быстрее.

Узкополосный обычно использует четыре провода. Один — источник питания, один — сигнал и два провода — для нагрева. Вы можете просто определить, узкополосный или широкополосный датчик у вас. Посмотрите на количество проводов.

Широкополосный датчик будет иметь 5 или более проводов, а узкополосный — 2-4 провода.

Если передний датчик О2 неисправен, то ЭБУ думает, что двигатель работает на богатой смеси, в то время как он работает на бедной на самом деле. Это может вызывать ошибку P0420.

Какова функция заднего датчика кислорода?

Задний лямбда-зонд не отличается строением от переднего. Разница заключается в том, что задний датчик не дает никакой информации для регулировки смеси в блок управления двигателя.

Назначение заднего датчика O2 заключается только в том, чтобы проверить, правильно ли работает каталитический нейтрализатор. Если задний датчик чувствует, что катализатор работает неправильно, он отправит эту информацию в блок управления, который запустит и сохранит код неисправности P0420.

Что значит Bank 1, Bank 2?

Обозначение Bank 1 и Bank 2 обычно используется, если у автомобиля более четырех цилиндров. Но оно также используется и на четырехцилиндровых двигателях.

Это означает, что у вас, вероятно, есть две выхлопные трубы или что цилиндры двигателя разделены на несколько датчиков O2. «Bank» обозначает, с какой стороны или на какой выхлопной трубе расположен датчик.

Bank 1 всегда устанавливается на цилиндры 1-3-5-7-9 и т. д. Датчик Bank 2 контролирует цилиндры 2-4-6-8-10.

Вы можете отключить один датчик кислорода и считать ошибки сканером OBD2. Это позволит выяснить, где установлен датчик — в Bank 1 или Bank 2.

Можно ли снять какую-либо деталь, чтобы избавиться от кода P0420?

Вы не можете просто удалить какие-нибудь детали, чтобы исправить P0420. Это, скорее всего, спровоцирует другую ошибку или другие неисправности.

Вы можете перепрограммировать блок управления, чтобы убрать контроль каталитического нейтрализатора. Но это не рекомендуется, потому что в большинстве стран существует закон, по которому катализатор должен работать.

Если вы перепрограммируете контроллер, вы также сможете удалить каталитический нейтрализатор.

Помните, что если вы удалите катализатор, то, скорее всего, не пройдете техосмотр по количеству выбросов в атмосферу.

Существует еще один способ обмануть ЭБУ — заменить задний лямбда-зонд. Этот способ для тех, кто любыми методами хочет избавиться от ошибки P0420. Мы не рекомендуем этого делать. Здесь вы можете посмотреть цены и виды обманок датчика кислорода.

Как сгоревшее масло может повредить катализатор?

Если есть внутренняя утечка масла в двигателе, которое сгорает в цилиндрах, оно будет выходить через выхлопную трубу. Это и создаёт сизый дым, о котором мы упоминали ранее. Масло застревает и сгорает в нейтрализаторе, повреждая его.

Температура катализатора может достигать более 600 C°. А если он перегревается — он повреждается. Затем, если вы замените каталитический нейтрализатор без устранения утечки масла, масло будет продолжать застревать и гореть в нём. Таким образом, вы также повредите свой новый катализатор.

Как может богатая или бедная смесь вызвать ошибку P0420?

Богатая или бедная топливная смесь может повредить ваш нейтрализатор несколькими способами. Из-за богатой смеси в катализатор попадёт слишком много топлива. Оно воспламенится и разрушит его. Бедная смесь может вызывать высокую температуру выхлопных газов. Это также может повредить каталитический нейтрализатор.

Тем не менее, катализатор не повреждается быстро из-за такого рода проблем. Но в долгосрочной перспективе, он изнашивается намного быстрее, чем если бы топливовоздушная смесь была правильной.

Как пропуски могут вызвать ошибку P0420?

Пропуски зажигания — распространенная причина повреждения каталитических нейтрализаторов. Это происходит потому, что во время пропусков воспламенения появляется несгоревшее топливо, которое через выпускной коллектор попадает в нейтрализатор. Поскольку он горячий, топливо воспламеняется и вызывает обратную реакцию.

Эти воспламенения смертельны для любого каталитического нейтрализатора и могут быстро повредить его. Другой вариант заключается в том, что несгоревшее топливо выходит, и сразу же после этого идет огонь из другого цилиндра, который воспламеняет смесь, и она взрывается внутри выхлопной трубы. Эти взрывы могут быстро повредить катализатор.

Инструменты для устранения ошибки P0420

Чтобы исправить этот код неисправности, вам могут понадобиться несколько инструментов, чтобы сделать диагностику намного проще и качественней.

• Сканер OBD2 — необходим для диагностирования кода ошибки, для просмотра данных в реальном времени и др. Мы рекомендуем одолжить или купить диагностический сканер, способный показывать сигналы в графиках, чтобы облегчить диагностику.
• Вы всегда должны иметь автомобильное зарядное устройство, когда будете диагностировать автомобиль. Низкое напряжение аккумуляторной батареи может вызвать другие ошибки, которые приведут к неправильным выводам. Низкое напряжение также может повредить блоки управления или другую электронику, если очень не повезёт.
• Цифровой лазерный термометр необходим для проверки температуры каталитического нейтрализатора. Значение температуры, выдаваемое сканером OBD2, является расчётным, а не реальным. Термометр также полезен для многих других задач, когда вы ремонтируете автомобиль. Идеально подходит для устранения неисправностей системы охлаждения.
• Цифровой мультиметр требуется для любых электрических измерений и является абсолютно необходимым. Вам понадобится мультиметр для поиска практически всех неисправностей электроники. Он не так уж и дорог. Купите мультиметр в зависимости от ваших потребностей — есть как очень дешевые, так и дорогостоящие.
• Обманку датчика кислорода можно использовать для того, чтобы обмануть блок управления, и это может исправить ошибку P0420. Это нерекомендуемый метод.
• Если вы считаете, что ваш каталитический нейтрализатор загрязнен или в нем есть масло от более ранних внутренних утечек масла, вы можете попробовать использовать очиститель катализатора. Он также используется для других задач при чистке выхлопной системы.

Известные причины ошибки P0420 по моделям автомобиля

В некоторых автомобилях ошибка P0420 более известна, чем в других. Вот список наиболее распространённых причин для каждой марки. Эти автомобили, как известно, имеют проблемы с ошибкой P0420. Помните, что это только общие рекомендации, и вы должны сделать правильную диагностику, прежде чем менять какие-либо детали.

Toyota Corolla

Наиболее распространенной причиной ошибки P0420 на Тойоте Королла является неисправность катализатора. Но, это часто может быть вызвано маслом, проходящим через поршневые кольца, которое застревает в каталитическом нейтрализаторе.

Сначала проверьте наличие утечек на впуске и выпуске. Затем проверьте, есть ли серосиний дым из выхлопной трубы. Если вы видите его, значит это повод обратится в автосервис для поиска откуда поступает масло. Стандартной причиной может быть вентиляция картера.

Если вы не видите сизый дым при любых оборотах двигателя, скорее всего, ваш каталитический нейтрализатор изношен.

Ford Focus

У Форд Фокуса обычно есть подсос воздуха. Также это может быть любой сломанный соленоид, который вызывает неправильную топливно-воздушную смесь, активируя ошибку.

Проверьте память контроллера с помощью диагностического сканера, чтобы считать ошибки, связанные с воздушно-топливной смесью. Если всё выглядит нормально, проверьте наличие утечек выхлопных газов.

Замените каталитический нейтрализатор, если вы не можете найти никаких кодов неисправностей или других проблем со смесью.

Subaru / Subaru Forester

Субару обычно имеет ту же проблему, что и Toyota Corolla. Проверьте наличие подсоса воздуха или других кодов неисправностей, связанных с топливной смесью.

Проверьте наличие утечек выхлопных газов перед каталитическим нейтрализатором. Самой распространенной проблемой на двигателях Subaru является сам катализатор.

Volkswagen (VW) / Skoda / Seat / Audi A4 1.8 T / V6 2.4

У этих автомобилей VAG есть некоторые известные неисправности, вызывающие код P0420. Проверьте работу обратных клапанов на впуске. Убедитесь, что вентиляция картера не загрязнена, в результате чего двигатель сжигает масло, которое засоряет каталитический нейтрализатор.

Проверьте наличие утечек выхлопных газов вокруг любых сгибов на выхлопной трубе (общая причина). Проверьте наличие любых кодов неисправностей датчиков O2.

Если никаких проблем не обнаружено, замените нейтрализатор. Это очень распространенная проблема как на 1.8 T, так и на бензиновых двигателях V6. Катализатор 1.8 T может быть довольно трудно заменить, если у вас нет опыта в этом.

V6 имеет два каталитических нейтрализатора, поэтому убедитесь, что вы устраняете неполадки и заменяете катализатор на правильной стороне.

Вывод

• В большинстве случаев каталитический нейтрализатор неисправен и об этом свидетельствует код ошибки P0420. Но могут быть и другие причины, по которым катализатор был поврежден. Всегда исправляйте все другие коды неисправностей, прежде чем устранять P0420.
• Вы можете использовать специальные инструменты или перепрограммировать блок управления, чтобы обмануть его. Это поможет избавиться от ошибки P0420.
• Bank 1, Bank 2 (Банк 1, Банк 2) указывают на то, какой из датчиков O2 или какой каталитический нейтрализатор неисправен.
• Каталитический нейтрализатор очищает выхлопные газы и его удаление незаконно.
