Код ошибки P0406 звучит как «высокий уровень сигнала датчика «А» рециркуляции выхлопных газов». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Exhaust Gas Recirculation (EGR) Sensor «A» Circuit High».
Техническое описание и расшифровка ошибки P0406
Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.
Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).
EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.
Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.
Если компьютер двигателя, видит высокий уровень сигнала, когда он пытается открыть или закрыть клапан EGR, то это воспринимается как ошибка. После чего в память записывается код P0406 высокий уровень сигнала датчика «А» рециркуляции выхлопных газов.
Это означает, что изменения в электрической цепи выше эталонных значений. Уровень этих значений может отличаться в зависимости от марки и модели автомобиля.
Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.
Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.
Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.
Симптомы неисправности
Основным симптомом появления ошибки P0406 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Двигатель глохнет либо плохо заводится.
- Плавающие обороты, а также попытки заглохнуть на холостом ходу.
- Двигатель автомобиля может работать неустойчиво.
- Повышенный расход топлива.
- Снижение мощности двигателя.
- Иногда симптомы могут отсутствовать, несмотря на сохраненный код неисправности.
Серьезность кода P0406 высокая, но если кроме индикации неисправности, другие симптомы отсутствуют, то проблема считается умеренной. Но это не должно становится фактором для не решения проблемы.
Причины возникновения ошибки
Код P0406 может означать, что произошла одна или несколько следующих проблем:
- Короткое замыкание на массу.
- Проблема с проводкой или повреждение разъема.
- Коррозия электрических проводов или соединений.
- Засорение каналов клапана системы рециркуляции отработавших газов.
- Вентиляционное отверстие системы рециркуляции ОГ забито.
- Каналы датчика перепада давления отработавших газов могут быть забиты.
- Повреждение вакуумных трубопроводов или шлангов.
- Неисправность датчика положения клапана рециркуляции отработавших газов или датчика абсолютного давления воздуха во впускном коллекторе.
- Чрезмерное накопление нагара, которое препятствует свободному движению клапана EGR.
- Неисправный EGR.
- В редких случаях, неисправность модуля управления двигателем (ECM).
Как устранить или сбросить код неисправности P0406
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0406:
- Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0406 снова.
- Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе рециркуляции отработавших газов.
- При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
- Если проблема не решится, проверьте каналы системы рециркуляции отработавших газов на предмет засорения. Осмотрите вакуумные трубопроводы и выполните тщательную проверку на предмет утечки вакуума.
- Проверьте работу клапана рециркуляции отработавших газов и электромагнитного клапана управления вентиляцией.
- Проверьте работу датчика положения клапана рециркуляции отработавших газов и датчика абсолютного давления воздуха во впускном коллекторе.
- Измерьте напряжение в цепи электромагнитного клапана управления вентиляцией системы с помощью цифрового мультиметра.
- Сравните полученное значение со значением, указанным в технической документации производителя, при необходимости замените неисправный клапан.
- Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (ECM).
Диагностика и решение проблем
Первым шагом в процессе устранения неполадки P0406, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.
Шаги расширенной диагностики являются очень специфичными для конкретного автомобиля. Для этого могут потребоваться, специальное оборудование и знания для точного выполнения действий.
Дайте двигателю вашего автомобиля остыть. В большинстве случаев системы рециркуляции выхлопных газов (EGR) очень горячие. Поскольку они обычно устанавливаются непосредственно на выхлопной системе. Поэтому, если вы не дадите двигателю остыть, вы можете получить ожоги.
Осмотрите все вакуумные линии, они плохо переносят большие температуры, а в системе рециркуляции это не редкость. Любую сгоревшую или сломанную вакуумную линию необходимо заменить или отремонтировать.
Линии недорогие, поэтому лучше произвести замену всех линий на новые, особенно если вы обнаружите, что одна из них вышла из строя. Если одна из них имеет сильный износ, скорее всего, другие тоже скоро потребуют замены.
Проверка электрических цепей и соединений
Обязательно тщательно проверьте целостность задействованных жгутов с проводами. Они часто проходят вдоль выхлопной трубы и вокруг нее. Поэтому было бы неплохо перевязать все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте соединения и убедитесь в соответствующей изоляции.
Осмотрите соленоид вентиляции на предмет трещин и проникновения воды. Кроме того, убедитесь, что разъемы имеют надлежащее электрическое соединение, а защелки не повреждены и не сломаны.
Если есть возможность с доступом, вы можете снять клапан рециркуляции ОГ, чтобы проверить его состояние. Эти клапаны подвержены значительному налету в виде сажи. Используйте очиститель карбюратора и зубную щетку, чтобы удалить сажу со всех загрязненных участков.
Если наиболее распространенные тесты не помогли решить проблему с ошибкой P0406. Необходимо обратиться к руководству по обслуживанию вашего автомобиля для продолжения проверки электрических цепей.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0406 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Блейзер, Лачетти)

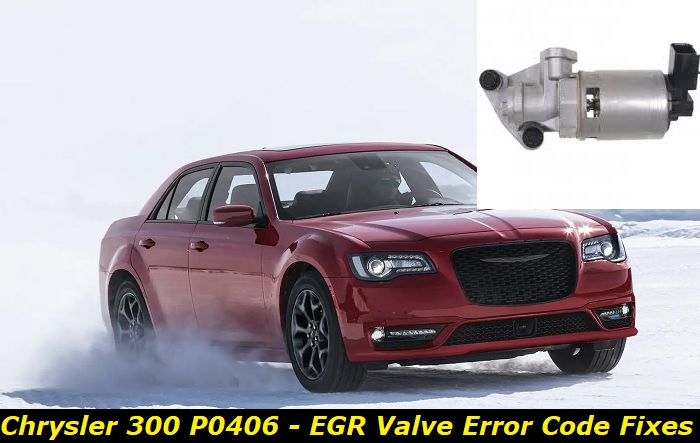

- Chrysler (Крайслер Вояджер, Пацифика, Таун Кантри, 300c)
- Citroen
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Джорней, Интрепид, Караван, Магнум, Рам, Чарджер)
- Ford (Форд Мондео, Эксплорер, F-150)
- Jeep (Джип Вранглер, Гранд Чероки)
- Kia
- Land Rover (Ленд Ровер Фрилендер)
- Mercedes (Мерседес Спринтер)
- Nissan (Ниссан Максима, Патфайндер)
- Opel
- Ssangyong (Саньенг Актион, Рекстон)
- Volkswagen
- Газель Камминз, Некст
С кодом неисправности Р0406 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0325, P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409, P2099.
Видео
Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.
Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.
Может быть полезным для решения вопроса по устранению неисправности у Chrysler 300 С (2):
Возможные причины: Неисправен электромагнитный клапан регулировки объема EGR; Углерод накапливается на клапане EGR; Жгут проводов электромагнитного клапана регулировки объема ОГ открыт или замкнут; Неправильное электрическое соединение цепи электромагнитного клапана регулировки громкости EGR; Неисправен датчик температуры и цепи EGR.
Высокий показатель датчика А системы рециркуляции выхлопных газов.
Проверьте «Возможные причины», перечисленные выше. Визуально осмотрите соответствующий жгут проводов и разъемы. Проверьте на наличие поврежденных компонентов и посмотрите на сломанные, согнутые, вытолкнутые или корродированные клеммы.
Компоненты систем ранней рециркуляции отработавших газов (EGR) включают в себя и клапан EGR, и клапан управления вакуумным переключателем, контролируемый двигателем (ECΜ), или электромагнит соленоида EGR и вакуумный модулятор EGR. В зависимости от двигателя и условий вождения ECΜ будет управлять соленоидом EGR, который будет управлять вакуумным генератором EGR для регулирования открытия и закрытия клапана EGR. Система EGR на недавно построенных транспортных средствах использует шаговый двигатель для управления скоростью потока EGR из выпускного коллектора. Этот двигатель имеет четыре фазы намотки. Он работает в соответствии с выходным импульсным сигналом ECΜ. Две обмотки включаются и выключаются последовательно. Каждый раз, когда подается импульс ВКЛ, клапан открывается или закрывается, изменяя скорость потока. Когда изменение расхода не требуется, ECΜ не выдает импульсный сигнал. Α подается определенный сигнал напряжения, чтобы клапан оставался в этом конкретном отверстии.
P0406 Высокий показатель датчика рециркуляции выхлопных газов
Код неисправности OBD-II Техническое описание
Датчик рециркуляции выхлопных газов, высокий уровень сигнала
Что это значит?
Этот код является общим кодом трансмиссии. Он считается универсальным, поскольку применяется ко всем маркам и моделям транспортных средств (с 1996 года и новее), хотя конкретные этапы ремонта могут немного отличаться в зависимости от модели.
Система рециркуляции отработавших газов (EGR) предназначена для снижения температуры сгорания при определенных условиях, тем самым уменьшая выбросы оксидов азота (NOx). Это достигается за счет рециркуляции инертных выхлопных газов обратно в цилиндр для сжигания вместе с воздушно-топливной смесью. Инертный выхлопной газ горит медленнее и снижает температуру сгорания. Клапан системы рециркуляции ОГ управляется компьютером и открывается, позволяя выхлопным газам поступать в цилиндры.
Клапан рециркуляции отработавших газов может работать под вакуумом. Если это так, то вакуумный соленоид EGR, управляемый PCM (модулем управления трансмиссией), используется для подачи вакуума на клапан EGR. При активации PCM электромагнитный клапан рециркуляции ОГ открывается, позволяя вакууму двигателя перемещаться к клапану рециркуляции ОГ. Этот вакуум в двигателе открывает клапан, позволяя выхлопным газам проходить через камеру сгорания. Другие клапаны системы рециркуляции ОГ являются электронными и напрямую управляются PCM. PCM активирует соленоид (ы), которые являются неотъемлемой частью клапана EGR. Эти соленоиды открываются на разное время, позволяя выхлопу проходить через них по мере необходимости. Система рециркуляции отработавших газов постоянно контролируется на предмет неисправностей. На большинстве клапанов системы рециркуляции отработавших газов имеется датчик обратной связи, который информирует компьютер о фактическом положении системы рециркуляции отработавших газов. Этот датчик обычно находится в диапазоне от 4 до 5 вольт.
Если этот датчик положения системы рециркуляции отработавших газов слишком долго имеет аномально высокие показания, этот код может быть установлен.
симптомы
Симптомы кода неисправности P0406 могут включать:
- Повышение температуры сгорания (и выбросов NOx)
- Подсветка MIL (контрольная лампа неисправности)
- Возможна помпаж во время движения
- Возможный периодический срыв
причины
Возможные причины кода P0406 включают:
- Сигнальная цепь датчика рециркуляции отработавших газов замкнута на B + (напряжение аккумуляторной батареи)
- Цепь сигнала датчика рециркуляции ОГ замкнута на опорную цепь 5 В на рециркуляцию ОГ
- Обрыв цепи массы датчика системы рециркуляции ОГ
- Обрыв сигнальной цепи датчика системы рециркуляции ОГ
- Плохая система рециркуляции отработавших газов (внутренняя неисправность датчика или соленоида системы рециркуляции ОГ)
- Мусор застрял в клапане и держит его открытым или закрытым
Возможные решения
Если автомобиль запускается и глохнет или не будет работать с этим кодом, попробуйте отключить клапан рециркуляции отработавших газов, а затем перезапустить. Если это не имеет значения, снимите клапан рециркуляции ОГ и осмотрите его на предмет мусора. Очистите и переустановите. Если это все еще не решает проблему, заблокируйте порт рециркуляции отработавших газов и попытайтесь запустить двигатель. Если это позволяет двигателю запуститься, клапан рециркуляции ОГ застрял в открытом положении и нуждается в замене. Если отключение клапана рециркуляции отработавших газов, управляемого PCM, позволило двигателю перезапуститься, вероятно, возникла проблема с проводкой, возможно, короткое замыкание, удерживающее соленоид в открытом состоянии.
С помощью диагностического прибора просмотрите положение системы рециркуляции отработавших газов в потоке данных при работающем ключе двигателя и сравните с желаемой позицией системы рециркуляции отработавших газов. Если он читается нормально, подозревайте, что проблема периодически возникает. Если он показывает 5 В или выше, проверьте сигнальную цепь датчика рециркуляции ОГ на предмет короткого замыкания на опорный провод 5 В или на B +. При необходимости отремонтируйте. Также проверьте наличие хорошего пути заземления в цепи заземления. Устраните любые обрывы или короткие замыкания в цепи заземления.
На клапане рециркуляции ОГ с вакуумным управлением с соленоидом рециркуляции ОГ: если отключение источника вакуума клапана рециркуляции ОГ позволяет двигателю запускаться, то следует подозревать неисправный соленоид рециркуляции ОГ, который постоянно создает разрежение в клапане рециркуляции ОГ. При необходимости замените соленоид системы рециркуляции ОГ. Если этот код присутствует, и ваш двигатель запускается и работает нормально, подозревайте обрыв в проводке. Осмотрите и устраните любые проблемы с проводкой. Если проводка в порядке, замените клапан рециркуляции ОГ. Если проводка к клапану рециркуляции ОГ и от него
Связанные коды EGR: P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409
P0406 Видео диагностики
Примечание. Мы не связаны с производителями следующего видео. Мы включаем его сюда как дополнительный инструмент для устранения неполадок, он может относиться или не относиться к проблеме с вашим автомобилем.
Связанные обсуждения DTC
- Код системы рециркуляции ОГ P0406Привет, у меня 04 Dodge Ram 1500 с полушарием 5.7. У меня проблема с кодом egr P0406, я использую свой третий клапан egr в течение 3 месяцев. Что может быть причиной того, что клапаны egr будут выдавать этот код после того, как клапан находится на грузовике от 3 до 4 недель? Это клапаны неисправны или что-то еще? Или…
- P0406Привет, я получил город и страну Крайслера 2005 года с кодом ошибки P0406 Датчик рециркуляции выхлопных газов, высокий уровень сигнала. Если кто-нибудь может дать мне совет о том, как решить эту проблему, я был бы очень признателен. Спасибо….
- Какой код p2099 и p0406 2009 Dodge JourneyУ меня Dodge Journey sxt 2009L 3.5 года выпуска с кодами P2099 и P0406…
- Nissan Maxima 1998 года с кодами P0325 и P0406Сейчас у меня есть Maxima 1998 года, и я купил ее месяц назад. На момент покупки автомобиль прошел через смог, но через 33 дня загорелся служебный индикатор двигателя (SEL) и коды P0325 и P0406. Мои вопросы: 1. Могут ли эти два кода быть связаны с общей проблемой? 2. Будет ли у механика…
- P0406 Датчик рециркуляции ОГ / 2004 Dodge Ram / 5.7 HemiЗдравствуйте, у меня есть Dodge Ram 2004 / 1500 Hemi 5.7 года выпуска с кодом OBD-ll: P0406 Датчик «A» системы рециркуляции отработавших газов, цепь «High». Я вытащил клапан рециркуляции ОГ, он был чистым, но я не могу найти этот «датчик А». Я также не могу узнать об этом никакой информации. Кто-нибудь знает, где он находится? Единственные схемы, которые у меня есть…
- Клапан рециркуляции ОГ заменен P0404 Возврат P0406После замены клапана рециркуляции отработавших газов контрольная лампа двигателя погасла и через 2000 км снова вернулась с ошибкой P 404 и снова P 406….
- 99 блейзер 4.3 p0401 и p0406У меня есть пиджак 99 с кодами p0401 и p0406. на этом пиджаке 93000 миль Я заменил все компоненты в системе испарителя, а также все вакуумные шланги, которые я вижу Я также заменил egr, есть ли что-то, чего мне не хватает?…
- 2005 Додж Караван P0406регистрируется как датчик EGR. Высокое напряжение. Что может вызвать это и как это проверить?…
- p04062001 Dodge Intrepid R / T 3.5 HO код P0406 педаль газа, кажется, заедает (несколько) в закрытом положении при запуске …
- 2004 Dodge Caravan P0406 код неисправностиПривет, код ошибки P0406 только что появился на моем Dodge Grand Caravan 2004 года, что именно он означает и что нужно исправить? Спасибо, М…
Нужна дополнительная помощь с кодом p0406?
Если вам все еще нужна помощь по поводу кода неисправности P0406, задайте вопрос в комментариях под этой статьей..
ПРИМЕЧАНИЕ. Эта информация представлена только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.
Ну вот собственно и то, что привело меня сюда, а именно две ошибки Р0305 и Р0406, от последней кстати избавился.
Ну начнём. Где то 1.5. месяца назад, паркуясь задним ходом, выскочил джеки, т.к. у авто выбит катализатор, порой выскакивает ошибка по нему, я не обратил внимание, заглушил и ушёл домой.
На утро завёлся и поехал по своим делам. Ездил я так наверное с недели 2, а м.б. и 3, джеки придательски не гас, обынчно пару заводок или хороший просёр и он уходил, сам. Ну решил затереть ошибочку, протестировал, опачки а это не каталик, а две какие то новые ошибки Р0305 пропуск в 5 цилиндре и Р0406 клапан ЕГР.
Полез в интернеты, куча мусора, толком по хорошему ответов мало, а если и есть то у всех капиталка, замена движка, ужасы. У всех один симптом, троит двигатель, чего у меня не было. По прошествии времени, и у моего авто залихорадило движку, начал подтраивать, скидывал ошибку, хватало на день, а потом снова трясучка.
Прочитав совет что можно постучать по ЕГРу, клапанок отлипнет и всё будет хорошо, что я в принципе и сделал, и да, ошибка по ЕГР ушла, пропуски остались. Залил 95ого, дав просёру 20 км по трассе в агрессивном режиме, троилово прошло на пару дней, но потом снова затроило. Кстати троит только на холостых, обороты не прыгают, кикдаун пашет, по трассе проблем нет.
Ну что, накипь накипела и полилась на плиту, от чего знатно пригорело, загнал газельку в гараж и начал думать.
Ну что, поменял местами катушки — эффект, ноль. Заменил свечу — эффект, ноль. Т.к. я не электрик, на цэшку смотрю как на что то из мира фантастики, взял лампочку, прицепил к разъёму провода для подключения к катушке, газую, лампочка моргает, сигнал на катушку идёт.
Дальше что, а дальше теперь загрешил на форсунки. Добрался до форсунок (кстати процесс как добраться до всего, будет отдельной записью, когда буду собирать всё обратно).
Форсунки сняты, установлены на стенд, все 6 льют в тандеме, одновременно, жюри ставит 5 5 5 5 5. Короче тут я снова в печаль уныл.
Что следует сделать:
Теперь необходимо проверить сигнал на форсунку, этого я не делал, поскольку много чего сейчас снято (егр, задняя клапанная крышка для осмотра состояния) а также жду ремкомплект резиновых колечек на форсунки, т.к. это уже не резина, а пластик.
Также жду приезда раскоксовки (лавр) не реклама, в дальнейшем поймём, помог ли он или нет именно в моём случае. (7 минутка помогла от скулящего звука гидрика).
Что будет сделано, замерена компрессия до и естественно компрессия после.
Итог:
Из всего вышесказанного, теперь надежда что это возможно был подсос воздуха из под форсунки, или всё таки залегли кольца, а м.ж. и поршни засрались.
т.к. времени много нет работа душит и семья, буду менять колечки, делать раскоксовку, также бразгать какую нибудь дрянь в пускной коллектор и прогазозывать систему.
Вопрос:
Как лучше выставить цилиндры, снять правое колесо, крутить распредвал вручную или крутить стартером? Если крутить вручную, ставить на паркинг или ставить на нейтраль? При замере компрессии, с форсунок скидывать питание или нет? И какую дрянь посоветуете задуть в коллектор и пропердеть всю систему?
П.Ы.С.Ы
Сильно не пинайте, м.б. сумбурно и всё в куче. Буду рад и критике и советам.
Прилагаю фото задней башки, нагар есть, но вроде не адовый. Вдруг кто навангует что то страшное)
Техническое описание
Датчик положения клапана А системы рециркуляции ОГ (EGR) – высокий уровень сигнала
Exhaust gas recirculation (EGR) valve position sensor A – high input
Симптомы
- Горит индикатор неисправности двигателя или check engine
- Неравномерная работа двигателя во время движения
- Прерывистая остановка двигателя
Причины
- Сигнальная цепь датчика EGR замкнута на плюс “+” (напряжение аккумулятора)
- Сигнальная цепь датчика EGR замкнута на 5-вольтовую опорную цепь на EGR
- Разрыв цепи заземления датчика EGR
- Сигнальная цепь датчика рециркуляции отработавших газов разомкнута
- Неисправность EGR (внутренняя неисправность датчика EGR или соленоида)
- Мусор попал в клапан и держит его открытым или закрытым
Рекомендации по ремонту
В первую очередь рекомендуется посмотреть руководство (специализированную литературу) по обслуживанию и ремонту вашего автомобиля.
Система рециркуляции выхлопных газов (EGR) предназначена для понижения температуры сгорания при определенных условиях, тем самым уменьшая выбросы оксидов азота (NOx). Это достигается путем рециркуляции инертных выхлопных газов обратно в цилиндр, который сжигается смесью воздуха и топлива. Инертный выхлопной газ горит медленнее и снижает температуру сгорания. Клапан рециркуляции отработавших газов управляется компьютером и открывается, чтобы отработавшие газы попадали в цилиндры.
Клапан EGR может работать в вакууме. Если это так, используется вакуумный электромагнитный клапан EGR, управляемый PCM (модуль управления трансмиссией), для подачи вакуума на клапан EGR. Когда PCM активируется, соленоид EGR открывается, позволяя вакууму двигателя перемещаться к клапану EGR. Этот вакуум двигателя открывает клапан, позволяя выхлопным газам проходить через камеру сгорания и в нее. Другие клапаны EGR являются электронными и напрямую контролируются PCM. PCM активирует соленоид (ы), которые являются неотъемлемой частью клапана EGR. Эти соленоиды будут открываться в течение различных промежутков времени, позволяя выхлопным газам проходить по мере необходимости. Система рециркуляции отработавших газов постоянно контролируется на наличие неисправностей. На большинстве клапанов EGR имеется датчик обратной связи, который информирует компьютер о фактическом положении EGR. Этот датчик обычно находится в диапазоне от 0,4 до 5 вольт
Если этот датчик положения EGR имеет слишком высокое показание слишком долго, код ошибки P0406 может быть установлен.
Если автомобиль запускается и глохнет или не работает при наличии этого кода, попробуйте отсоединить клапан рециркуляции отработавших газов и затем перезапустить. Если это не имеет значения, снимите клапан рециркуляции отработавших газов и осмотрите на наличие мусора. Очистите и переустановите. Если это по-прежнему не решает проблему, заблокируйте порт EGR и попытайтесь запустить двигатель. Если это позволяет запустить двигатель, клапан EGR остается открытым и нуждается в замене. Если отсоединение клапана рециркуляции отработавших газов, управляемого PCM, позволило перезапустить двигатель, то, вероятно, существует проблема с проводкой, возможно, короткое замыкание соленоида в открытом состоянии.
С помощью диагностического прибора просмотрите положение EGR в потоке данных с ключом при работающем двигателе и сравните его с требуемым положением EGR. Если он читается нормально, заподозрите в периодически возникающей проблеме. Если он показывает 5 В или выше, проверьте сигнальную цепь датчика EGR на наличие короткого замыкания на опорный провод 5 В или на B +. Ремонт по мере необходимости. Также убедитесь, что на цепи заземления имеется хороший путь заземления. Устранить любые обрывы или замыкания на массу цепи
На клапане EGR, управляемом вакуумом, с соленоидом EGR: если отсоединение источника вакуума клапана EGR позволяет запустить двигатель, то есть подозрение на плохой электромагнит соленоида EGR, который постоянно создает разрежение на клапане EGR. Замените соленоид EGR при необходимости. Если этот код присутствует, и ваш двигатель запускается и работает нормально, подозревайте обрыв в проводке. Осмотрите и устраните любые проблемы с проводкой. Если проводка прошла проверку, замените клапан рециркуляции отработавших газов. Если проводка к и от клапана рециркуляции отработавших газов
Похожие ошибки
P0400
P0401
P0402
P0403
P0404
P0405
P0407
P0408
P0409
#1
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 11 Июль 2010 — 09:49
Доброго всем времени суток! Уважаемые клубни, у меня периодически выскакивает ошибка Р0406, кто сталкивался и реально вылечил, а не просто сбросил. И как она влияет на расход топлива?
- Наверх
#2
yarick
yarick
-
- Администраторы
- 1 443 сообщений
Добрый и справедливый
- Страна:Беларусь
- Город:Витебск
- Интересы:везде
- Карта № :100013
Отправлено 11 Июль 2010 — 10:17
игорь711 (11 Июль 2010 — 09:49) писал:
Доброго всем времени суток! Уважаемые клубни, у меня периодически выскакивает ошибка Р0406, кто сталкивался и реально вылечил, а не просто сбросил. И как она влияет на расход топлива?
поищи по форуму.уже обсуждалось
люблю повеселиться, особенно пожрать!!!
CHRYSLER PACIFICA 08 LIMITED SS
- Наверх
#3
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 11 Июль 2010 — 18:12
yarick (11 Июль 2010 — 10:17) писал:
поищи по форуму.уже обсуждалось
обсуждалось но реального решения там нет закончилось тем как обнулить ошибку
- Наверх
#4
AndrK
AndrK
-
- Пользователи 5 уровень
- 2 087 сообщений
- Страна:Россия
- Город:г Рязань
- Интересы:Ремонт автомобилей, пилот выходного дня.
Отправлено 12 Июль 2010 — 07:22
игорь711 (11 Июль 2010 — 09:49) писал:
Доброго всем времени суток! Уважаемые клубни, у меня периодически выскакивает ошибка Р0406, кто сталкивался и реально вылечил, а не просто сбросил. И как она влияет на расход топлива?
Поменяй EGR, если не хочешь периодически смотреть на жёлтую лампочку, других вариантов нет.
Любая неисправность в системе управления двигателем ведёт к повышенному расходу топлива, а вот на сколько в конкретном случае затрудняюсь сказать.
Удачи.
Вино есть мира кровь, а мир наш кровопийца…
- Наверх
#5
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 12 Июль 2010 — 09:46
AndrK (12 Июль 2010 — 07:22) писал:
Поменяй EGR, если не хочешь периодически смотреть на жёлтую лампочку, других вариантов нет.
Любая неисправность в системе управления двигателем ведёт к повышенному расходу топлива, а вот на сколько в конкретном случае затрудняюсь сказать.
Удачи.
Уважаемые Клубни! может кто менял сам EGR??? может есть какие хитрости? просто сам люблю свои машины чинить
- Наверх
#6
yarick
yarick
-
- Администраторы
- 1 443 сообщений
Добрый и справедливый
- Страна:Беларусь
- Город:Витебск
- Интересы:везде
- Карта № :100013
Отправлено 12 Июль 2010 — 10:02
игорь711 (12 Июль 2010 — 09:46) писал:
Уважаемые Клубни! может кто менял сам EGR??? может есть какие хитрости? просто сам люблю свои машины чинить
эта проблема была у Миши(L3877).но он,вроде бы,менял на СТО.
люблю повеселиться, особенно пожрать!!!
CHRYSLER PACIFICA 08 LIMITED SS
- Наверх
#7
AndrK
AndrK
-
- Пользователи 5 уровень
- 2 087 сообщений
- Страна:Россия
- Город:г Рязань
- Интересы:Ремонт автомобилей, пилот выходного дня.
Отправлено 12 Июль 2010 — 10:07
игорь711 (12 Июль 2010 — 09:46) писал:
Уважаемые Клубни! может кто менял сам EGR??? может есть какие хитрости? просто сам люблю свои машины чинить
Хитростей там нет никаких, единственное это доступ дюже не удобный, да и болтики прикипают насмерть.
Удачи
Вино есть мира кровь, а мир наш кровопийца…
- Наверх
#8
Пацифист
Пацифист
- Страна:Беларусь
- Город:Минск
- Интересы:семья и друзья
- Карта № :100088
Отправлено 12 Июль 2010 — 10:08
yarick (12 Июль 2010 — 10:02) писал:
эта проблема была у Миши(L3877).но он,вроде бы,менял на СТО.
да, на обоих паськах. меняли на СТО — расположен сверху сзади двигателя — по ходу никаких проблем поменять нет, если нет ГБО.
МИХАИЛ
- Наверх
#9
Malkolm
Malkolm
- Страна:Беларусь
- Город:Брест
- Интересы:— Вы хоть когда-нибудь спите?
— Разве можно спать, когда творятся такие интересные дела?! - Карта № :100030
Отправлено 12 Июль 2010 — 10:15
l3877 (12 Июль 2010 — 10:08) писал:
да, на обоих паськах. меняли на СТО — расположен сверху сзади двигателя — по ходу никаких проблем поменять нет, если нет ГБО.
Миша, а если есть?
- Наверх
#10
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 12 Июль 2010 — 11:04
l3877 (12 Июль 2010 — 10:08) писал:
да, на обоих паськах. меняли на СТО — расположен сверху сзади двигателя — по ходу никаких проблем поменять нет, если нет ГБО.
во что обошлось? клапан + работа? и где купить этот клапан?
- Наверх
#11
AndrK
AndrK
-
- Пользователи 5 уровень
- 2 087 сообщений
- Страна:Россия
- Город:г Рязань
- Интересы:Ремонт автомобилей, пилот выходного дня.
Отправлено 12 Июль 2010 — 11:09
Malkolm (12 Июль 2010 — 10:15) писал:
Просто там где надо подлазить ручками стоит как правило редуктор, если уж очень мешает, то снять поставить его будет просто необходимо, вот и всё.
Вино есть мира кровь, а мир наш кровопийца…
- Наверх
#12
Alexxx
Alexxx
-
- Пользователи
- 5 сообщений
- Страна:Беларусь
- Город:Минск
Отправлено 19 Июль 2010 — 10:41
игорь711 (12 Июль 2010 — 09:46) писал:
Уважаемые Клубни! может кто менял сам EGR??? может есть какие хитрости? просто сам люблю свои машины чинить
Клапан пудет стоить примерно 95$ (новый). С ЗАМЕНОЙ больших сложностей не будет, если есть яма. Сверху отсоеденишь разъем, а из ямы снимешь сам клапан. Нужно будет открутить 4 болта (2-крепление к двиглу и 2- соединение с отводом на коллектор). Редуктор снимать не обязательно.
- Наверх
#13
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 20 Июль 2010 — 17:44
Alexxx (19 Июль 2010 — 10:41) писал:
Клапан пудет стоить примерно 95$ (новый). С ЗАМЕНОЙ больших сложностей не будет, если есть яма. Сверху отсоеденишь разъем, а из ямы снимешь сам клапан. Нужно будет открутить 4 болта (2-крепление к двиглу и 2- соединение с отводом на коллектор). Редуктор снимать не обязательно.
Спасибо! может фотка есть хоть что он из себя представляет? и еще какая то закономерность пока больше половины бака бензина ошибки нет, как меньше половины периодически ошибка выскакивает
- Наверх
#14
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 20 Июль 2010 — 17:46
игорь711 (20 Июль 2010 — 17:44) писал:
Спасибо! может фотка есть хоть что он из себя представляет? и еще какая то закономерность пока больше половины бака бензина ошибки нет, как меньше половины периодически ошибка выскакивает
И еще звонил официалам по цена на этот клапан сказали под заказ на август 220000 белоруских рублей это примерно 75$ вот что называется почуствуйте разницу
- Наверх
#15
Logi’st
Logi’st
-
- Заслуженный Владелец Карты
-
- 2 921 сообщений
Всегда !
- Страна:Другая
- Город:Москва
- Интересы:СПОРТ, МАШИНЫ И ЖЕНЩИНЫ!
- Карта № :100008
Отправлено 20 Июль 2010 — 21:16
игорь711 (20 Июль 2010 — 17:46) писал:
И еще звонил официалам по цена на этот клапан сказали под заказ на август 220000 белоруских рублей это примерно 75$ вот что называется почуствуйте разницу
2 мес. назад хотел заморочиться, новый стОит в районе 150 дол. б.у. отдают за 30. находится визуально справа от движка за трубками цилиндрик такой тоже с трубочками. В сервисе, его замена стоит рублей 500 + сам он. Менять ничего не стал, т.к. особо он ни на что не влияет.
логистика
Решаю вопросы, связанные с доставкой, складированием, логистикой, перевозкой любых грузов в любом направлении а так же решаю вопросы связанные с таможней. Имею свой собственный автопарк. Тел: +7 925 507 1316
- Наверх
#16
Alexxx
Alexxx
-
- Пользователи
- 5 сообщений
- Страна:Беларусь
- Город:Минск
Отправлено 22 Июль 2010 — 22:43
игорь711 (20 Июль 2010 — 17:46) писал:
И еще звонил официалам по цена на этот клапан сказали под заказ на август 220000 белоруских рублей это примерно 75$ вот что называется почуствуйте разницу
Фото нет, но найти его не трудно. Он расположен на левой стороне двигла (по ходу движения), ближе к задней стенке, цилиндрической формы (в диаметре прим. 4-5см, высота прим. 10-12см, сверху — разъем). Так же его можно найти по металлической трубке (в сечении прим. 1-1,5 см, выходящей из впускного коллектора и далее — вдоль тыльной части двигла к левой стороне двигла и, собственно, самому клапану). Схематически он изображен в мануале (раздел «Gas powertrain» — Component Locations — рис. 8.2 — EGR Valve)
- Наверх
#17
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 26 Июль 2010 — 16:02
Alexxx (22 Июль 2010 — 22:43) писал:
Фото нет, но найти его не трудно. Он расположен на левой стороне двигла (по ходу движения), ближе к задней стенке, цилиндрической формы (в диаметре прим. 4-5см, высота прим. 10-12см, сверху — разъем). Так же его можно найти по металлической трубке (в сечении прим. 1-1,5 см, выходящей из впускного коллектора и далее — вдоль тыльной части двигла к левой стороне двигла и, собственно, самому клапану). Схематически он изображен в мануале (раздел «Gas powertrain» — Component Locations — рис. 8.2 — EGR Valve)
вот одно мне только не понятно почему когда бензина больше половины бака ошибки нет а когда меньше то выскакивает чек
- Наверх
#18
Пацифист
Пацифист
- Страна:Беларусь
- Город:Минск
- Интересы:семья и друзья
- Карта № :100088
Отправлено 26 Июль 2010 — 16:08
игорь711 (26 Июль 2010 — 16:02) писал:
вот одно мне только не понятно почему когда бензина больше половины бака ошибки нет а когда меньше то выскакивает чек
это просто совпадение. Чек выскакивает не сразу — но без замены никак — попробуй по б/у найти, так как новый под заказ.
МИХАИЛ
- Наверх
#19
игорь711
игорь711
-
- Пользователи 2 уровень
- 76 сообщений
- Страна:Беларусь
- Город:Слоним
Отправлено 26 Июль 2010 — 17:42
l3877 (26 Июль 2010 — 16:08) писал:
это просто совпадение. Чек выскакивает не сразу — но без замены никак — попробуй по б/у найти, так как новый под заказ.
б/у не факт что лучше будет раз они так часто летят лучше уж новый заказать чтоб не парится хоть какоето время
- Наверх
#20
Logi’st
Logi’st
-
- Заслуженный Владелец Карты
-
- 2 921 сообщений
Всегда !
- Страна:Другая
- Город:Москва
- Интересы:СПОРТ, МАШИНЫ И ЖЕНЩИНЫ!
- Карта № :100008
Отправлено 28 Июль 2010 — 16:22
игорь711 (26 Июль 2010 — 17:42) писал:
б/у не факт что лучше будет раз они так часто летят лучше уж новый заказать чтоб не парится хоть какоето время
Ну в том то и дело, что он не на что не влияет, можно и вообще не менять его. Пока не подвернется б.у. А новый еще раз озвучу 150 баксов. Смысл?? Мишаня поменял на б.у. и забыл про него…
логистика
Решаю вопросы, связанные с доставкой, складированием, логистикой, перевозкой любых грузов в любом направлении а так же решаю вопросы связанные с таможней. Имею свой собственный автопарк. Тел: +7 925 507 1316
- Наверх
На чтение 3 мин Просмотров 64 Опубликовано 19.02.2020
Содержание
- Определение кода ошибки P0406
- Что означает ошибка P0406
- Причины возникновения ошибки P0406
- Каковы симптомы ошибки P0406?
- Как механик диагностирует ошибку P0406?
- Общие ошибки при диагностировании кода P0406
- Насколько серьезной является ошибка P0406?
- Какой ремонт может исправить ошибку P0406?
- Дополнительные комментарии для устранения ошибки P0406
Определение кода ошибки P0406
Ошибка P0406 является общим кодом ошибки, который указывает на высокий уровень сигнала датчика “А” положения клапана системы рециркуляции отработавших газов. Вместе с данным кодом могут также появляться коды ошибок P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409.
Что означает ошибка P0406
Ошибка P0406 указывает на слишком высокое напряжение в цепи датчика “А” положения клапана системы рециркуляции отработавших газов. Если ECM обнаружит, что напряжение в цепи датчика является слишком высоким, на приборной панели автомобиля загорится индикатор Check Engine.
Причины возникновения ошибки P0406
- Неисправность клапана системы рециркуляции отработавших газов
- Накопление чрезмерного количества углерода
- Короткое замыкание или обрыв проводов
- Плохое электрическое соединение
- Утечка в шланге для подачи вакуума, идущем к клапану системы рециркуляции отработавших газов
Каковы симптомы ошибки P0406?
- В большинстве случаев, кроме загорания индикатора Check Engine, водители вовсе не замечают никаких признаков возникновения данной ошибки.
- В некоторых случаях двигатель может работать с перебоями.
- В редких случаях возможна внезапная остановка или неустойчивая работа двигателя при ускорении автомобиля.
Как механик диагностирует ошибку P0406?
При диагностировании кода ошибки P0406 механик выполнит следующее:
- Считает все сохраненные коды ошибок с помощью сканера
- Считает все сохраненные данные, такие как температура, время работы и нагрузка на двигатель автомобиля при возникновении ошибки
- Очистит все коды ошибок с памяти компьютера
- Проведет тест-драйв автомобиля
- Визуально проверит провода, соединители, атакжешлангидляподачивакууманапредметизносаиналичияповреждений
- Проверит положение клапана системы рециркуляции отработавших газов при запуске и во время работы двигателя, а также давление во впускном коллекторе
- Проверит клапан системы рециркуляции отработавших газов на предмет накопления чрезмерного количества углерода, что не позволяет клапану открываться и закрываться надлежащим образом
Общие ошибки при диагностировании кода P0406
Наиболее распространенной ошибкой при диагностировании кода P0406 является несоблюдение протокола диагностирования. Механик должен всегда следовать протоколу, чтобы выполнять все проверки и ремонтные работы надлежащим образом.
Насколько серьезной является ошибка P0406?
При появлении данной ошибки ECM, скорее всего, отключит систему рециркуляции отработавших газов. При загорании индикатора Engine Check автомобиль не сможет пройти испытание по определению выбросов вредных веществ с отработавшими газами.
Положение клапана системы рециркуляции отработавших газов имеет решающее значение для правильного контроля модулем управления двигателем (ECM) момента открытия и закрытия клапана. При неправильном положении клапана возможна неустойчивая работа или внезапная остановка двигателя.
Какой ремонт может исправить ошибку P0406?
- Замена клапана системы рециркуляции отработавших газов
- Ремонт или замена проводов
- Устранение неисправности, связанной с плохим электрическим соединением
- Замена шланга для подачи вакуума
- Удаление отложений углерода
Дополнительные комментарии для устранения ошибки P0406
В некоторых случаях клапан системы рециркуляции отработавших газов можно просто очистить, используя специальные чистящие средства для удаления углерода.
Прежде чем заменить клапан системы рециркуляции отработавших газов, рекомендуется попробовать удалить отложения углерода с клапана.
499
На чтение 6 мин Просмотров 4.7к.
Рассмотрим подробнее
- Техническое описание и расшифровка ошибки P0406
- Симптомы неисправности
- Причины возникновения ошибки
- Как устранить или сбросить код неисправности P0406
- Диагностика и решение проблем
- Проверка электрических цепей и соединений
- На каких автомобилях чаще встречается данная проблема
- Видео
Код ошибки P0406 звучит как «высокий уровень сигнала датчика «А» рециркуляции выхлопных газов». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Exhaust Gas Recirculation (EGR) Sensor «A» Circuit High».
Техническое описание и расшифровка ошибки P0406
Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.
Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).
EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.
Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.
Если компьютер двигателя, видит высокий уровень сигнала, когда он пытается открыть или закрыть клапан EGR, то это воспринимается как ошибка. После чего в память записывается код P0406 высокий уровень сигнала датчика «А» рециркуляции выхлопных газов.
Это означает, что изменения в электрической цепи выше эталонных значений. Уровень этих значений может отличаться в зависимости от марки и модели автомобиля.
Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.
Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.
Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.
Симптомы неисправности
Основным симптомом появления ошибки P0406 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Двигатель глохнет либо плохо заводится.
- Плавающие обороты, а также попытки заглохнуть на холостом ходу.
- Двигатель автомобиля может работать неустойчиво.
- Повышенный расход топлива.
- Снижение мощности двигателя.
- Иногда симптомы могут отсутствовать, несмотря на сохраненный код неисправности.
Серьезность кода P0406 высокая, но если кроме индикации неисправности, другие симптомы отсутствуют, то проблема считается умеренной. Но это не должно становится фактором для не решения проблемы.
Причины возникновения ошибки
Код P0406 может означать, что произошла одна или несколько следующих проблем:
- Короткое замыкание на массу.
- Проблема с проводкой или повреждение разъема.
- Коррозия электрических проводов или соединений.
- Засорение каналов клапана системы рециркуляции отработавших газов.
- Вентиляционное отверстие системы рециркуляции ОГ забито.
- Каналы датчика перепада давления отработавших газов могут быть забиты.
- Повреждение вакуумных трубопроводов или шлангов.
- Неисправность датчика положения клапана рециркуляции отработавших газов или датчика абсолютного давления воздуха во впускном коллекторе.
- Чрезмерное накопление нагара, которое препятствует свободному движению клапана EGR.
- Неисправный EGR.
- В редких случаях, неисправность модуля управления двигателем (ECM).
Как устранить или сбросить код неисправности P0406
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0406:
- Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0406 снова.
- Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе рециркуляции отработавших газов.
- При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
- Если проблема не решится, проверьте каналы системы рециркуляции отработавших газов на предмет засорения. Осмотрите вакуумные трубопроводы и выполните тщательную проверку на предмет утечки вакуума.
- Проверьте работу клапана рециркуляции отработавших газов и электромагнитного клапана управления вентиляцией.
- Проверьте работу датчика положения клапана рециркуляции отработавших газов и датчика абсолютного давления воздуха во впускном коллекторе.
- Измерьте напряжение в цепи электромагнитного клапана управления вентиляцией системы с помощью цифрового мультиметра.
- Сравните полученное значение со значением, указанным в технической документации производителя, при необходимости замените неисправный клапан.
- Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (ECM).
Диагностика и решение проблем
Первым шагом в процессе устранения неполадки P0406, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.
Шаги расширенной диагностики являются очень специфичными для конкретного автомобиля. Для этого могут потребоваться, специальное оборудование и знания для точного выполнения действий.
Дайте двигателю вашего автомобиля остыть. В большинстве случаев системы рециркуляции выхлопных газов (EGR) очень горячие. Поскольку они обычно устанавливаются непосредственно на выхлопной системе. Поэтому, если вы не дадите двигателю остыть, вы можете получить ожоги.
Осмотрите все вакуумные линии, они плохо переносят большие температуры, а в системе рециркуляции это не редкость. Любую сгоревшую или сломанную вакуумную линию необходимо заменить или отремонтировать.
Линии недорогие, поэтому лучше произвести замену всех линий на новые, особенно если вы обнаружите, что одна из них вышла из строя. Если одна из них имеет сильный износ, скорее всего, другие тоже скоро потребуют замены.
Проверка электрических цепей и соединений
Обязательно тщательно проверьте целостность задействованных жгутов с проводами. Они часто проходят вдоль выхлопной трубы и вокруг нее. Поэтому было бы неплохо перевязать все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте соединения и убедитесь в соответствующей изоляции.
Осмотрите соленоид вентиляции на предмет трещин и проникновения воды. Кроме того, убедитесь, что разъемы имеют надлежащее электрическое соединение, а защелки не повреждены и не сломаны.
Если есть возможность с доступом, вы можете снять клапан рециркуляции ОГ, чтобы проверить его состояние. Эти клапаны подвержены значительному налету в виде сажи. Используйте очиститель карбюратора и зубную щетку, чтобы удалить сажу со всех загрязненных участков.
Если наиболее распространенные тесты не помогли решить проблему с ошибкой P0406. Необходимо обратиться к руководству по обслуживанию вашего автомобиля для продолжения проверки электрических цепей.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0406 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Блейзер, Лачетти)
- Chrysler (Крайслер Вояджер, Пацифика, Таун Кантри, 300c)
- Citroen
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Джорней, Интрепид, Караван, Магнум, Рам, Чарджер)
- Ford (Форд Мондео, Эксплорер, F-150)
- Jeep (Джип Вранглер, Гранд Чероки)
- Kia
- Land Rover (Ленд Ровер Фрилендер)
- Mercedes (Мерседес Спринтер)
- Nissan (Ниссан Максима, Патфайндер)
- Opel
- Ssangyong (Саньенг Актион, Рекстон)
- Volkswagen
- Газель Камминз, Некст
С кодом неисправности Р0406 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0325, P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409, P2099.
Видео
Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.
Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.
Может быть полезным для решения вопроса по устранению неисправности у Chrysler 300 С (2):
Возможные причины: Неисправен электромагнитный клапан регулировки объема EGR; Углерод накапливается на клапане EGR; Жгут проводов электромагнитного клапана регулировки объема ОГ открыт или замкнут; Неправильное электрическое соединение цепи электромагнитного клапана регулировки громкости EGR; Неисправен датчик температуры и цепи EGR.
Высокий показатель датчика А системы рециркуляции выхлопных газов.
Проверьте «Возможные причины», перечисленные выше. Визуально осмотрите соответствующий жгут проводов и разъемы. Проверьте на наличие поврежденных компонентов и посмотрите на сломанные, согнутые, вытолкнутые или корродированные клеммы.
Компоненты систем ранней рециркуляции отработавших газов (EGR) включают в себя и клапан EGR, и клапан управления вакуумным переключателем, контролируемый двигателем (ECΜ), или электромагнит соленоида EGR и вакуумный модулятор EGR. В зависимости от двигателя и условий вождения ECΜ будет управлять соленоидом EGR, который будет управлять вакуумным генератором EGR для регулирования открытия и закрытия клапана EGR. Система EGR на недавно построенных транспортных средствах использует шаговый двигатель для управления скоростью потока EGR из выпускного коллектора. Этот двигатель имеет четыре фазы намотки. Он работает в соответствии с выходным импульсным сигналом ECΜ. Две обмотки включаются и выключаются последовательно. Каждый раз, когда подается импульс ВКЛ, клапан открывается или закрывается, изменяя скорость потока. Когда изменение расхода не требуется, ECΜ не выдает импульсный сигнал. Α подается определенный сигнал напряжения, чтобы клапан оставался в этом конкретном отверстии.
Степень важности ремонта : 2
Степень сложности ремонта : 2
- Неисправный электромагнитный клапан управления объемом EGR
- Нагар на клапане EGR
- Жгут проводов электромагнитного клапана управления объемом EGR разомкнут или закорочен
- Некачественное электрическое соединение цепи электромагнитного клапана управления объемом EGR
- Неисправен датчик температуры EGR и цепь.
Как исправить код p0406 крайслер?
Начните с проверки ‘Возможных причин’, перечисленных выше. Визуально осмотрите жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, погнутые, вытолкнутые или корродированные контакты разъема
Код p0406 chrysler tech notes
Dodge , Chrysler 3. 3 замена клапана EGR коды P0404 и P0406User submitted videoP0406 Dodge EGR, диагностика, тестирование, причины и устранениеВидео, предоставленное пользователем
Сколько стоит диагностика кода p0406 Крайслер?
Трудозатраты: 1,0
Стоимость диагностики кода P0406 Chrysler составляет 1,0 час труда. Время диагностики и трудозатраты автосервиса зависят от местоположения, марки и модели автомобиля и даже типа двигателя. Большинство авторемонтных мастерских берут от 75 до 150 долларов США в час
Когда обнаруживается код p0406 chrysler?
Через клапан в ECM поступает сигнал неправильного напряжения
Каковы возможные симптомы кода p0406 chrysler?
- Горит лампочка двигателя (или предупреждающая лампочка Service Engine Soon)
- Колебания двигателя.
Что означает код p0406 chrysler?
Ранние компоненты системы рециркуляции отработавших газов (EGR) включают в себя клапан EGR, управляемый модулем управления двигателем (ECΜ) вакуумный переключающий клапан или соленоид EGR и вакуумный Μодулятор EGR. В зависимости от двигателя и условий движения, ECΜ будет управлять соленоидом EGR, который будет управлять вакуумным Μодулятором EGR для регулирования открытия и закрытия клапана EGR. Система EGR на недавно построенных автомобилях использует ступенчатый двигатель для управления скоростью потока EGR из выпускного коллектора. Этот двигатель имеет четыре фазы обмотки. Он работает в соответствии с выходным импульсным сигналом ECΜ. Две обмотки последовательно включаются и выключаются. При каждом импульсе ВКЛ клапан открывается или закрывается, изменяя расход воздуха. Когда изменение расхода не требуется, ECΜ не выдает импульсный сигнал.Α определенный сигнал напряжения подается таким образом, что клапан остается в определенном положении открытия.
Ошибка P0406 — Датчик “А” положения клапана системы рециркуляции отработавших газов — высокий уровень сигнала
Определение кода ошибки P0406
Ошибка P0406 является общим кодом ошибки, который указывает на высокий уровень сигнала датчика “А” положения клапана системы рециркуляции отработавших газов. Вместе с данным кодом могут также появляться коды ошибок P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409.
Что означает ошибка P0406
Ошибка P0406 указывает на слишком высокое напряжение в цепи датчика “А” положения клапана системы рециркуляции отработавших газов. Если ECM обнаружит, что напряжение в цепи датчика является слишком высоким, на приборной панели автомобиля загорится индикатор Check Engine.
Причины возникновения ошибки P0406
- Неисправность клапана системы рециркуляции отработавших газов
- Накопление чрезмерного количества углерода
- Короткое замыкание или обрыв проводов
- Плохое электрическое соединение
- Утечка в шланге для подачи вакуума, идущем к клапану системы рециркуляции отработавших газов
Каковы симптомы ошибки P0406?
- В большинстве случаев, кроме загорания индикатора Check Engine, водители вовсе не замечают никаких признаков возникновения данной ошибки.
- В некоторых случаях двигатель может работать с перебоями.
- В редких случаях возможна внезапная остановка или неустойчивая работа двигателя при ускорении автомобиля.
Как механик диагностирует ошибку P0406?
При диагностировании кода ошибки P0406 механик выполнит следующее:
- Считает все сохраненные коды ошибок с помощью сканера
- Считает все сохраненные данные, такие как температура, время работы и нагрузка на двигатель автомобиля при возникновении ошибки
- Очистит все коды ошибок с памяти компьютера
- Проведет тест-драйв автомобиля
- Визуально проверит провода, соединители, атакжешлангидляподачивакууманапредметизносаиналичияповреждений
- Проверит положение клапана системы рециркуляции отработавших газов при запуске и во время работы двигателя, а также давление во впускном коллекторе
- Проверит клапан системы рециркуляции отработавших газов на предмет накопления чрезмерного количества углерода, что не позволяет клапану открываться и закрываться надлежащим образом
Общие ошибки при диагностировании кода P0406
Наиболее распространенной ошибкой при диагностировании кода P0406 является несоблюдение протокола диагностирования. Механик должен всегда следовать протоколу, чтобы выполнять все проверки и ремонтные работы надлежащим образом.
Насколько серьезной является ошибка P0406?
При появлении данной ошибки ECM, скорее всего, отключит систему рециркуляции отработавших газов. При загорании индикатора Engine Check автомобиль не сможет пройти испытание по определению выбросов вредных веществ с отработавшими газами.
Положение клапана системы рециркуляции отработавших газов имеет решающее значение для правильного контроля модулем управления двигателем (ECM) момента открытия и закрытия клапана. При неправильном положении клапана возможна неустойчивая работа или внезапная остановка двигателя.
Какой ремонт может исправить ошибку P0406?
- Замена клапана системы рециркуляции отработавших газов
- Ремонт или замена проводов
- Устранение неисправности, связанной с плохим электрическим соединением
- Замена шланга для подачи вакуума
- Удаление отложений углерода
Дополнительные комментарии для устранения ошибки P0406
В некоторых случаях клапан системы рециркуляции отработавших газов можно просто очистить, используя специальные чистящие средства для удаления углерода.
Прежде чем заменить клапан системы рециркуляции отработавших газов, рекомендуется попробовать удалить отложения углерода с клапана.
Нужна помощь с кодом ошибки P0406?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89
Похожие статьи
Chrysler 300 is a phenomenal car that has been gaining clout year after year since its introduction in 2005. This full-size sedan is powered by a range of engines, from the 2.7L V6 to the all-torquey 6.1L V8 version. When shopping for a full-size luxury sedan, many people worldwide pick the Chrysler 300.
Our article today looks at the P0406 error code, which is quite common in Chrysler 300. We will look into ways to diagnose the problem and what to do to fix it. We will also look at what causes the problem in the first place to help you avoid the error.
P0406 Error code
P0406 is a code that comes about because the exhaust gas recirculation (EGR) has a high circuit voltage problem. The error code is generated when the ECM detects a higher than the standard voltage in the EGR. The check engine light (ECL) will then be illuminated to warn the driver of this EGR issue.
Many drivers of the Chrysler 300 have had to deal with the P0406 error code. This is an error code associated with the EGR system not working properly. This code will be seen in modern cars equipped with the exhaust gas recirculation system. The OBD II will help you diagnose an EGR issue early before any severe damage can happen.
We first need to understand the EGR system to understand what the P0406 error code means. We will examine how the EGR works and what issues it can encounter. These issues will make the EGR malfunction, thereby giving a P0406 error code. We take a closer look into the EGR system and what problems it can encounter to make it give error codes. We also look at ways of fixing any EGR issues and subsequently removing the P0406 error code.
Understanding the Exhaust Gas Recirculation (EGR)
EGR is found in every other modern car. It is an engine management system that recirculates exhaust gas to reduce carbon emissions. The system recirculates a specified amount of exhaust gas to the engine intake hence increasing the engine’s efficiency. The EGR is also known to help reduce fuel consumption and lower harmful emissions such as nitrogen oxides, carbon monoxide, and hydrocarbons.
The introduction of the EGR in modern cars is more about obeying government regulations than improving the vehicle’s comfort or efficiency. The EGR valve is exposed to extreme heat, corrosion, and contamination, which demands that it be made using tough materials.
The EGR valve, as it is commonly referred to, is designed to allow a precise quantity of exhaust gas to enter the engine through the intake system. This means there will be less oxygen in the combustion chamber, which makes the temperature to be lower by around 150oC. Lesser oxygen also means a slower combustion process, which reduces the amount of harmful gaseous emissions from the engine.
The working of the EGR system is such that when your Chrysler is at idle or moving at low speeds, the EGR valve partially opens. This is because the engine requires less energy hence a small amount of oxygen. As the engine increases the amount of torque power to allow the car to accelerate or move up a hill, the EGR valve closes to allow more oxygen into the combustion chamber.
An EGR valve operates in a very harsh environment, resulting in wear and tear. However, the leading cause of EGR failing in many instances is the carbon particulates that accumulate along the intake system and the EGR valve passages. Over a prolonged period of driving your Chrysler 300, the tubes and the exhaust gas system can clog. Eventually, the EGR valve mechanism gets affected. The EGR may be forced to stay closed or open, leading to leakage via the valve diaphragm.
Why you should solve a P0406 code
The P0406 error code is categorized as a moderate fault that won’t cause your vehicle to stall, at least immediately. However, if this error is ignored, there is a high risk that the catalytic converter and the whole emission system can become damaged.
The main reason why many of the Chrysler 300 drivers will find themselves in a fix as far as this error goes is that their vehicle cannot pass the smog inspection. Your Chrysler won’t pass the smog test if it has a P0406 error code. To catch the problem early, you need to know the symptoms to look out for.
The P0406 symptoms in Chrysler 300
- Check engine light — In almost all cases, the CEL is the primary indicator of an EGR fault. It is, therefore, not wise to ignore this light on your dashboard.
- Engine stalling
- Lower fuel economy
- Production of harmful exhaust gases increases
- Combustion temperature increases
- Decreased engine performance
- Engine knock — Higher temperatures because of NOx may result in knocking sounds in the engine
What causes the P0406?
The P0406 code is caused by the EGR system not working as required. This code doesn’t require you to look at the flex plate or the spark plugs but rather the EGR system. The cause of the error code can be anything, starting from a voltage issue or clogging of the system to a wiring issue. Here are the known causes of this error code;
- The EGR valve is dirty
- A wiring issue within the EGR circuit
- Shorted EGR sensor circuit
- A faulty EGR valve sensor
Diagnosing the P0406
The EGR valve for the Chrysler 300 is located under the hood. After reading a P0406 error code on the OBD II scanner, it is time to do several tests to know what the problem could be. The process, as stipulated in the service manual of the Chrysler 300, starts with you connecting the Engine Control Module (ECM) to the OBD II. This should be followed by turning the ignition key ON. Turn the EGR positioner to 100% before you can start scanning. Test the EGR transducer first to confirm that it is not the one with an issue.
Check the vacuum lines and all electrical connections to ensure they are correctly connected. While using a vacuum gauge, check the vacuum supply hose for the vacuum in the EGR valve, which should be anything between 2000 and 2500 RPM. Proceed and check the vacuum solenoid while the engine is running. If the vacuum solenoid is stuck, EGR’s performance will be affected.
If the EGR works as expected, the valve stem moves accordingly. Such valve stem should be moving at a rate of between 1500 and 2000 RPM. If the valve stem is not moving and there is no vacuum, then there is an issue within the EGR system.
If the engine idles rough or stalls, it is time to check the entire EGR system to locate the root problem. There are instances where you will be required to remove the EGR valve to remove the carbon buildup, thus clearing the passages. While doing this, be careful not to contaminate the diaphragm.
To properly diagnose the P0406 code, you must also check the EGR sensor circuit. This is done by visually inspecting the system’s wiring to confirm that it is not shorted or disconnected.
Fixing the P0406 code
It is imperative that you follow the service manual when diagnosing the EGR system of your Chrysler. As stated above, you risk damaging the diaphragm if you don’t follow the laid-out instructions. It is also worth noting that it is possible to write of an EGR valve when all you were required to do was clean it or visually inspect it.
Any of the aforementioned reasons can cause the P0406 error code, and as such, you should ensure that you confirm that each of the EGR’s components is working optimally. If, after clearing the error, the problem persists, then it is time you replace the EGR. The process involves;
Removing the engine cover and loosening the electrical cable on the EGR valve. You should then remove electrical connections and vacuum lines while checking for any signs of damage. Also, check for corrosion and carbon buildup.
Before fixing the new EGR valve, clean the mounting thoroughly. Ensure the valve, the gasket, and the bolt holes are lined up correctly. This should be followed up with tightening the fasteners and doing the torque settings procedure.
After everything has been done and confirmed, it is time to use the OBD II scanner to diagnose again. Scan Reset the ECM so that the check engine light is removed. Follow up with a road test to ensure the P0406 is eliminated for good.
Conclusion
The P0406 error in Chrysler 300 has been a nuisance for many drivers over the years. The good thing about this error is that it is easily diagnosed. Moreover, fixing the issue is easy if you have some engine knowledge and don’t mind getting dirty. If you take the vehicle to the dealership, the labor cost will be around $200, if not less, while the price of a new EGR is about $100-300 depending on the brand.
Обновлено: 05.06.2023
Ошибка P0400 указывает на неисправность каналов системы рециркуляции отработавших газов.
Что означает ошибка P0400
Ошибка P0400 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил отсутствие потока отработавших газов во впускном коллекторе в момент открытия клапана системы рециркуляции отработавших газов двигателя.
Причины возникновения ошибки P0400
- Клапан системы рециркуляции отработавших газов не открывается из-за отсутствия вакуума при открытии управляющего электромагнитного клапана или из-за невозможности поддержания вакуума в системе рециркуляции отработавших газов.
- Датчик температуры системы рециркуляции отработавших газов не регистрирует изменение температуры при открытии клапана рециркуляции отработавших газов.
- Каналы системы рециркуляции отработавших газов засорены и не позволяют потоку отработавших газов поступать во впускной коллектор.
Каковы симптомы ошибки P0400?
- На приборной панели автомобиля загорится индикатор Check Engine и в памяти ECM сохранится ошибка P0400.
- При ускорении автомобиля возможны перебои в работе двигателя.
- Двигатель не сможет пройти испытание по определению выбросов вредных веществ с отработавшими газами из-за чрезмерного содержания оксид азота (NOx) в выхлопе.
Как механик диагностирует ошибку P0400?
- Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера.
- Затем он очистит коды ошибок и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0400 снова.
- Механик проверит шланги для подачи вакуума, а также провода и соединители, идущие к клапану системы рециркуляции отработавших газов, управляющему электромагнитному клапану и датчику температуры системы рециркуляции отработавших газов.
- После этого он проверит работу клапана системы рециркуляции отработавших газов.
- Механик также проверит работу датчика температуры системы рециркуляции отработавших газов, показания которого должны меняться при открытии клапана системы рециркуляции отработавших газов.
- Затем механик удалит клапан и датчик температуры системы рециркуляции отработавших газов и выполнит проверку на предмет накопления чрезмерного количества углерода и засорения каналов системы.
Общие ошибки при диагностировании кода P0400
- Замена клапана системы рециркуляции отработавших газов без предварительной проверки датчика температуры системы на предмет накопления углерода.
- Замена клапана системы рециркуляции отработавших газов без предварительной проверки датчика давления системы.
Насколько серьезной является ошибка P0400?
- Неисправность клапана системы рециркуляции отработавших газов может привести к чрезмерному воспламенению топливной смеси, что, в свою очередь, может привести к повреждению поршней и клапанов двигателя.
- При загорании индикатора Engine Check автомобиль не сможет пройти испытание по определению выбросов вредных веществ с отработавшими газами.
- Замена клапана системы рециркуляции отработавших газов
- Замена поврежденного шланга для подачи вакуума, идущего к клапану системы рециркуляции отработавших газов
- Очистка или замена датчика температуры системы рециркуляции отработавших газов
- Очистка каналов системы рециркуляции отработавших газов
Дополнительные комментарии для устранения ошибки P0400
Ошибка P0400 появится, если показания датчика температуры системы рециркуляции отработавших газов не будут меняться в момент открытия клапана системы рециркуляция отработавших газов. На данных датчиках обычно накапливается слишком большое количество углерода, вследствие чего чувствительность датчиков к теплу отработавших газов значительно уменьшается.
Нужна помощь с кодом ошибки P0400?
Техническое описание и расшифровка ошибки P0406
Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.
Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).
EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.
Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.
Это означает, что изменения в электрической цепи выше эталонных значений. Уровень этих значений может отличаться в зависимости от марки и модели автомобиля.
Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.
Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.
Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.
Симптомы неисправности
Также они могут проявляться как:
Серьезность кода P0406 высокая, но если кроме индикации неисправности, другие симптомы отсутствуют, то проблема считается умеренной. Но это не должно становится фактором для не решения проблемы.
Причины возникновения ошибки
Код P0406 может означать, что произошла одна или несколько следующих проблем:
- Короткое замыкание на массу.
- Проблема с проводкой или повреждение разъема.
- Коррозия электрических проводов или соединений.
- Засорение каналов клапана системы рециркуляции отработавших газов.
- Вентиляционное отверстие системы рециркуляции ОГ забито.
- Каналы датчика перепада давления отработавших газов могут быть забиты.
- Повреждение вакуумных трубопроводов или шлангов.
- Неисправность датчика положения клапана рециркуляции отработавших газов или датчика абсолютного давления воздуха во впускном коллекторе.
- Чрезмерное накопление нагара, которое препятствует свободному движению клапана EGR.
- Неисправный EGR.
- В редких случаях, неисправность модуля управления двигателем (ECM).
Как устранить или сбросить код неисправности P0406
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0406:
- Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0406 снова.
- Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе рециркуляции отработавших газов.
- При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
- Если проблема не решится, проверьте каналы системы рециркуляции отработавших газов на предмет засорения. Осмотрите вакуумные трубопроводы и выполните тщательную проверку на предмет утечки вакуума.
- Проверьте работу клапана рециркуляции отработавших газов и электромагнитного клапана управления вентиляцией.
- Проверьте работу датчика положения клапана рециркуляции отработавших газов и датчика абсолютного давления воздуха во впускном коллекторе.
- Измерьте напряжение в цепи электромагнитного клапана управления вентиляцией системы с помощью цифрового мультиметра.
- Сравните полученное значение со значением, указанным в технической документации производителя, при необходимости замените неисправный клапан.
- Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (ECM).
Диагностика и решение проблем
Первым шагом в процессе устранения неполадки P0406, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.
Шаги расширенной диагностики являются очень специфичными для конкретного автомобиля. Для этого могут потребоваться, специальное оборудование и знания для точного выполнения действий.
Дайте двигателю вашего автомобиля остыть. В большинстве случаев системы рециркуляции выхлопных газов (EGR) очень горячие. Поскольку они обычно устанавливаются непосредственно на выхлопной системе. Поэтому, если вы не дадите двигателю остыть, вы можете получить ожоги.
Осмотрите все вакуумные линии, они плохо переносят большие температуры, а в системе рециркуляции это не редкость. Любую сгоревшую или сломанную вакуумную линию необходимо заменить или отремонтировать.
Линии недорогие, поэтому лучше произвести замену всех линий на новые, особенно если вы обнаружите, что одна из них вышла из строя. Если одна из них имеет сильный износ, скорее всего, другие тоже скоро потребуют замены.
Проверка электрических цепей и соединений
Обязательно тщательно проверьте целостность задействованных жгутов с проводами. Они часто проходят вдоль выхлопной трубы и вокруг нее. Поэтому было бы неплохо перевязать все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте соединения и убедитесь в соответствующей изоляции.
Осмотрите соленоид вентиляции на предмет трещин и проникновения воды. Кроме того, убедитесь, что разъемы имеют надлежащее электрическое соединение, а защелки не повреждены и не сломаны.
Если есть возможность с доступом, вы можете снять клапан рециркуляции ОГ, чтобы проверить его состояние. Эти клапаны подвержены значительному налету в виде сажи. Используйте очиститель карбюратора и зубную щетку, чтобы удалить сажу со всех загрязненных участков.
Если наиболее распространенные тесты не помогли решить проблему с ошибкой P0406. Необходимо обратиться к руководству по обслуживанию вашего автомобиля для продолжения проверки электрических цепей.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0406 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Блейзер, Лачетти)
- Chrysler (Крайслер Вояджер, Пацифика, Таун Кантри, 300c)
- Citroen
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Джорней, Интрепид, Караван, Магнум, Рам, Чарджер)
- Ford (Форд Мондео, Эксплорер, F-150)
- Jeep (Джип Вранглер, Гранд Чероки)
- Kia
- Land Rover (Ленд Ровер Фрилендер)
- Mercedes (Мерседес Спринтер)
- Nissan (Ниссан Максима, Патфайндер)
- Opel
- Ssangyong (Саньенг Актион, Рекстон)
- Volkswagen
- Газель Камминз, Некст
С кодом неисправности Р0406 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0325, P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409, P2099.
Техническое описание и расшифровка ошибки P0300
Система обнаружения пропусков зажигания использует входные данные, которые передаются в PCM через специальные цепи обратной связи. Если PCM не получает сигнал обратной связи, он интерпретирует это как пропуск зажигания.
Ошибка P0300 указывает, что в двух или более цилиндрах возникают пропуски зажигания. Они возникают, когда в цилиндре сжигается недостаточное количество топлива. Эффективное сжигание топлива имеет важное значение. Поскольку сгорание топлива является источником энергии для работы двигателя.
Пропуски зажигания в двух или более цилиндрах могут быть вызваны множеством причин. Из-за неисправной системы зажигания, топливной системы или внутреннего отказа двигателя. Часто неисправность возникает при изношенных свечах, проводах свечей зажигания или неисправной катушке.
Симптомы неисправности
Также они могут проявляться как:
Данная неисправность считается серьезной, ее необходимо, как можно скорее устранить. Так как длительное вождение с пропусками зажигания может привести к дорогостоящему повреждению двигателя и каталитических нейтрализаторов.
Причины возникновения ошибки
Код P0300 может означать, что произошла одна или несколько следующих проблем:
- Неисправные или изношенные свечи.
- Износ или повреждение проводов зажигания.
- Выход из строя катушки.
- Кислородный датчик неисправен.
- Повреждение топливных форсунок.
- Утечка вакуума.
- Низкое давление топлива.
- Неисправен датчик положения распредвала.
- Неисправность датчика положения коленчатого вала.
- Засорение трубок или клапана системы рециркуляции отработавших газов.
- Забиты каталитические нейтрализаторы.
- Датчика расхода воздуха неисправен.
- Неисправность датчика положения дроссельной заслонки.
- Протекающая прокладка головки блока цилиндров.
- Низкая компрессия двигателя.
- Некачественное топливо.
- Иногда причиной является неисправный модуль PCM.
Как устранить или сбросить код неисправности P0300
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0300:
- Используйте ОБД сканер, чтобы убедиться, что нет других ошибок. Если они присутствуют, рекомендуется их устранить в первую очередь.
- Осмотрите надежность крепления разъемов на катушках зажигания или повреждения проводки. Также ищите ослабленные провода массы двигателя. Это может вызвать случайные пропуски зажигания. При необходимости затяните или исправьте.
- Проверьте состояние свечей зажигания и их проводов. Изношенные и старые провода свечей зажигания – частые причины случайных пропусков. При необходимости замените свечи и провода.
- Необходимо замерить давление топлива. Низкое давление может вызвать периодические пропуски зажигания в нескольких цилиндрах. Когда давление ниже спецификации, двигатель не получает должного количества топлива и начинает обеднять смесь. Топливный насос или регулятор давления могут быть источником низкого давления.
- Убедитесь, что топливные форсунки работают правильно и активируются. Случайные пропуски зажигания могут быть признаком неисправности или засорения топливных форсунок, которые необходимо заменить. Также убедитесь, что проводка топливной форсунки не повреждена и правильно подсоединена.
- Если система зажигания и топливная система проходят проверку, вы можете выполнить проверку компрессии двигателя и проверку утечки, чтобы увидеть, есть ли какие-либо механические проблемы, вызывающие пропуски зажигания.
Диагностика и решение проблем
Иногда при обнаружении неисправности P0300 не наблюдается никаких симптомов. Самое простое в этом случаи просто сбросить код и посмотреть, вернется ли он.
При проявлении проблемы в виде неравномерного холостого хода или дерганья двигателя, проверьте всю проводку и разъемы, ведущие к цилиндрам. Далее, стоит проверить свечи, провода, а также катушки.
В некоторых случаях причиной является вышедший из строя каталитический нейтрализатор. Если вы чувствуете запах тухлых яиц в выхлопе, катализатор необходимо заменить. Неисправные топливные форсунки, также не стоит упускать из вида.
Случайные пропуски зажигания, перескакивающие с одного цилиндра на другой, могут быть из-за обедненного топлива. Это, может быть связано с утечкой вакуума во впускном коллекторе или с воздухом, проходящим мимо датчика воздушного потока. А также из-за застрявшего в открытом положении клапана рециркуляции отработавших газов.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0300 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Alfa Romeo
- Audi (Ауди а4, Ауди а6, Ауди q7)
- BMW (БМВ Х5, E39, E46)
- Cadillac (Кадиллак SRX, Эскалейд)
- Chery (Чери Тигго, QQ6)
- Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Реззо, Сильверадо, Спарк, Тахо, Трейлблейзер)
- Chrysler (Крайслер Вояджер, Интрепид, Пацифика, Таун Кантри, 300c)
- Citroen (Ситроен С5)
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Интрепид, Калибр, Караван, Неон)
- Fiat (Фиат Альбеа, Добло, Пунто)
- Ford (Форд Мондео, Рейнджер, Фокус, Фьюжн, Эксплорер, C-Max, F-150)
- Geely (Джили МК, MK Cross)
- GMC Safari
- Great Wall Hover
- Honda (Хонда Аккорд, Цивик)
- Hover (Ховер Н3, Ховер Н5)
- Hummer H3
- Hyundai (Хендай Акцент, Гетц, Матрикс, Н1, Санта фе, Солярис, Соната, Туксон, Элантра, i30)
- Infiniti (Инфинити fx35, g35, qx56)
- Isuzu
- Jaguar (Ягуар S-Type)
- Jeep (Джип Гранд Чероки, Коммандер, Либерти)
- Kia (Киа Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
- Lexus (Лексус gs300, gx470, lx470, is250, rx300, rx350)
- Lifan (Лифан Солано)
- Mazda (Мазда 3, Мазда 5, Мазда 6, Мазда cx7, Милления, Протеже, MPV)
- Mercedes (Мерседес s500, w166, w220)
- Mitsubishi (Митсубиси Аутлендер, Галант, Каризма, Лансер, Монтеро, Паджеро, Спейс Стар)
- Nissan (Ниссан Альмера, Кашкай, Максима, Мурано, Ноут, Патрол, Примера, Теана, Тиида, Х-Трейл)
- Opel (Опель Агила, Антара, Астра, Вектра, Зафира, Инсигния, Корса, Мерива, Мокка)
- Peugeot (Пежо 206, 307, 308, 406, 407, 607)
- Pontiac (Понтиак Монтана)
- Porsche (Порше Кайен)
- Renault (Рено Дастер, Кангу, Клио, Логан, Меган, Сандеро, Симбол)
- Saab 9-3
- Skoda (Шкода Йети, Октавия, Суперб)
- Ssangyong (Саньенг Кайрон)
- Subaru
- Suzuki (Сузуки Витара, Гранд Витара)
- Toyota (Тойота Камри, Королла, Матрикс, Приус, Рав4, Селика, Хайлендер)
- Volkswagen (Фольксваген Амарок, Гольф, Джетта, Пассат, Поло Седан, Туарег, Туран, Тигуан)
- Volvo (Вольво s40, s60, s80, xc90)
- Vortex
- ВАЗ 2105, 2107, 2110, 2111, 2112, 2113, 2114, 2115
- Волга Сайбер
- Газель Бизнес, Крайслер
- Лада Веста, Гранта, Калина, Ларгус, Нива, Приора
- ТагАЗ Тагер
- Уаз Буханка, Патриот, Хантер, 409
С кодом неисправности Р0300 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0021, P0100, P0101, P0102, P0131, P0133, P0135, P0151, P0170, P0171, P0172, P0174, P0201, P0202, P0301, P0302, P0303, P0304, P0305, P0306, P0308, P0340, P0341, P0363, P0404, P0420, P0422, P1297, P1303, P1336, P1396, P1682.
Техническое описание и расшифровка ошибки P0404
Этот код относятся к неисправности системы рециркуляции отработавших газов (EGR). Точнее – к ее электрической части. Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).
EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.
Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.
Это означает, что изменения в электрической цепи не соответствуют эталонным значениям или вовсе отсутствуют. Уровень этих значений может отличаться в зависимости от марки и модели автомобиля.
Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.
Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.
Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.
Симптомы неисправности
Также они могут проявляться как:
Серьезность кода P0404 высокая, но если кроме индикации неисправности, другие симптомы отсутствуют, то проблема считается умеренной. Но это не должно становится фактором для не решения проблемы.
Причины возникновения ошибки
Код P0404 может означать, что произошла одна или несколько следующих проблем:
- Короткое замыкание на массу.
- Проблема с проводкой или повреждение разъема.
- Коррозия электрических проводов или соединений.
- Чрезмерное накопление нагара, которое препятствует свободному движению клапана EGR.
- Неисправный EGR.
- В редких случаях, неисправность модуля управления двигателем (ECM).
Как устранить или сбросить код неисправности P0404
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0404:
- Подключить сканер OBD-II к диагностическому разъему автомобиля и считать все сохраненные данные и коды ошибок.
- Очистить коды ошибок с памяти компьютера и провести тест-драйв автомобиля, чтобы выяснить, появляется ли код P0404 снова.
- Если код ошибки появится снова, визуально осмотреть электрические провода и соединители, относящиеся к системе рециркуляции отработавших газов.
- При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты.
- Измерьте напряжение в цепи электромагнитного клапана управления вентиляцией системы с помощью цифрового мультиметра.
- Сравните полученное значение со значением, указанным в технической документации производителя, при необходимости замените неисправный клапан.
- Если проблема сохраниться, проверьте и при необходимости замените модуль управления двигателем (ECM).
Диагностика и решение проблем
Первым шагом в процессе устранения неисправности P0404, является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.
Шаги расширенной диагностики являются очень специфичными для конкретного автомобиля. Для этого могут потребоваться, специальное оборудование и знания для точного выполнения действий.
Дайте двигателю вашего автомобиля остыть. В большинстве случаев системы рециркуляции выхлопных газов (EGR) очень горячие. Поскольку они обычно устанавливаются непосредственно на выхлопной системе. Поэтому, если вы не дадите двигателю остыть, вы можете получить ожоги.
Тщательно проверьте целостность задействованных жгутов с проводами. Они часто проходят вдоль выхлопной трубы и вокруг нее. Поэтому было бы неплохо перевязать все незакрепленные провода. Если вы обнаружите перегоревший провод, припаяйте соединения и убедитесь в соответствующей изоляции.
Осмотрите соленоид вентиляции на предмет трещин и проникновения воды. Кроме того, убедитесь, что разъемы имеют надлежащее электрическое соединение, а защелки не повреждены и не сломаны.
Если есть возможность с доступом, вы можете снять клапан рециркуляции ОГ, чтобы проверить его состояние. Эти клапаны подвержены значительному налету в виде сажи. Используйте очиститель карбюратора и зубную щетку, чтобы удалить сажу со всех загрязненных участков.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0404 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Chevrolet (Шевроле Авео, Блейзер, Импала, Каптива, Круз, Лачетти, Малибу, Монте Карло, Спарк, Эпика)
- Chrysler (Крайслер Вояджер, Пацифика, 300c)
- Citroen (Ситроен Джампер)
- Daewoo (Дэу Матиз, Нексия)
- Dodge (Додж Интрепид, Караван)
- Fiat (Фиат Дукато)
- Ford (Форд Мондео, Рейнджер, Транзит, Фокус, Фьюжн)
- GMC Sonoma
- Honda (Хонда Аккорд, Пилот, Цивик)
- Hover (Ховер Н5)
- Hyundai (Хендай Санта фе, ix35)
- Jeep (Джип Вранглер)
- Kia (Киа Соренто, Спортейдж)
- Land Rover
- Mazda (Мазда БТ 50)
- Mercedes (Мерседес Вито, Спринтер)
- Mitsubishi (Митсубиси Фусо)
- Nissan
- Opel (Опель Антара, Зафира)
- Peugeot (Пежо 308, Боксер)
- Pontiac (Понтиак Grand Prix GXP)
- Skoda (Шкода Октавия)
- Volkswagen (Фольксваген Гольф, Кадди, Пассат, Поло Седан, Транспортер)
- Volvo
- Газель Камминз, Крайслер
- Лада Нива
С кодом неисправности Р0404 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0300, P0400, P0401, P0402, P0403, P0405, P0406, P0407, P0408, P0409, P1103.
Ошибка P0406 является общим кодом ошибки, который указывает на высокий уровень сигнала датчика “А” положения клапана системы рециркуляции отработавших газов. Вместе с данным кодом могут также появляться коды ошибок P0400, P0401, P0402, P0403, P0404, P0405, P0407, P0408, P0409.
Что означает ошибка P0406
Ошибка P0406 указывает на слишком высокое напряжение в цепи датчика “А” положения клапана системы рециркуляции отработавших газов. Если ECM обнаружит, что напряжение в цепи датчика является слишком высоким, на приборной панели автомобиля загорится индикатор Check Engine.
Причины возникновения ошибки P0406
- Неисправность клапана системы рециркуляции отработавших газов
- Накопление чрезмерного количества углерода
- Короткое замыкание или обрыв проводов
- Плохое электрическое соединение
- Утечка в шланге для подачи вакуума, идущем к клапану системы рециркуляции отработавших газов
Каковы симптомы ошибки P0406?
- В большинстве случаев, кроме загорания индикатора Check Engine, водители вовсе не замечают никаких признаков возникновения данной ошибки.
- В некоторых случаях двигатель может работать с перебоями.
- В редких случаях возможна внезапная остановка или неустойчивая работа двигателя при ускорении автомобиля.
Как механик диагностирует ошибку P0406?
При диагностировании кода ошибки P0406 механик выполнит следующее:
- Считает все сохраненные коды ошибок с помощью сканера
- Считает все сохраненные данные, такие как температура, время работы и нагрузка на двигатель автомобиля при возникновении ошибки
- Очистит все коды ошибок с памяти компьютера
- Проведет тест-драйв автомобиля
- Визуально проверит провода, соединители, атакжешлангидляподачивакууманапредметизносаиналичияповреждений
- Проверит положение клапана системы рециркуляции отработавших газов при запуске и во время работы двигателя, а также давление во впускном коллекторе
- Проверит клапан системы рециркуляции отработавших газов на предмет накопления чрезмерного количества углерода, что не позволяет клапану открываться и закрываться надлежащим образом
Общие ошибки при диагностировании кода P0406
Наиболее распространенной ошибкой при диагностировании кода P0406 является несоблюдение протокола диагностирования. Механик должен всегда следовать протоколу, чтобы выполнять все проверки и ремонтные работы надлежащим образом.
Насколько серьезной является ошибка P0406?
При появлении данной ошибки ECM, скорее всего, отключит систему рециркуляции отработавших газов. При загорании индикатора Engine Check автомобиль не сможет пройти испытание по определению выбросов вредных веществ с отработавшими газами.
Положение клапана системы рециркуляции отработавших газов имеет решающее значение для правильного контроля модулем управления двигателем (ECM) момента открытия и закрытия клапана. При неправильном положении клапана возможна неустойчивая работа или внезапная остановка двигателя.
- Замена клапана системы рециркуляции отработавших газов
- Ремонт или замена проводов
- Устранение неисправности, связанной с плохим электрическим соединением
- Замена шланга для подачи вакуума
- Удаление отложений углерода
Дополнительные комментарии для устранения ошибки P0406
В некоторых случаях клапан системы рециркуляции отработавших газов можно просто очистить, используя специальные чистящие средства для удаления углерода.
Прежде чем заменить клапан системы рециркуляции отработавших газов, рекомендуется попробовать удалить отложения углерода с клапана.
Нужна помощь с кодом ошибки P0406?
Читайте также:
- Как проверить реле зарядки иж планета 5
- Шкода глохнет при остановке
- P13b6 ошибка bmw n52
- Ошибка р0733 вольво хс90
- Глохнет при нажатии на газ солярис
