Каталитический нейтрализатор предназначен для разрушение вредных загрязняющих веществ, образуемых  во время цикла сжигания топлива в бензиновом двигателе. Используя мелкие платиновые и золотые сетки для фильтрации выхлопных газов, каталитический нейтрализатор способен уменьшить вредные выбросы.

Катализатор  имеет два датчика кислорода. Один из них расположен наверху (на входе выхлопных газов) каталитического нейтрализатора, а второй снизу.

Если верхний кислородный датчик работает правильно, его показания должны колебаться в зависимости от температуры и нагрузки двигателя. Показания нижнего кислородный датчика должны оставаться устойчивыми (без резких колебаний) если он исправен и в катализаторе нет проблем.

Когда верхний и нижний кислородные датчики имеют сходные показания, это указывает на то на то, что катализатор не работает должным образом. Если напряжение нижнего датчика уменьшается и начинает колебаться подобно верхнему датчику, это означает, что уровни кислорода слишком высокие,  модуль управления трансмиссией (PCM) фиксирует ошибку P0420 KIA.

Причины ошибки P0420 KIA?

• Поврежденный глушитель или нарушение герметичности глушителя
• Поврежденный выпускной коллектор или нарушение герметичности в выпускном коллекторе
• Поврежденная выхлопная труба или нарушение герметичности выхлопной трубы
• Пропуски зажигания в двигателе KIA
• Загрязнение маслом катализатора
• Неисправный каталитический нейтрализатор (наиболее распространенный)
• Неисправный датчик температуры охлаждающей жидкости двигателя
• Неисправный верхний или нижний лямбда-зонд
• Повреждение проводки или разъемов лямдазонда KIA
• «Переливающая» топливная форсунка
• Высокое давление топлива
• Использование неправильного вид топлива (с использованием этилированного топлива вместо неэтилированного топлива)

Симптомы неисправного катализатора

На начальном этапе, при этой ошибке нет заметных симптомов. Автомобиль KIA едет, как и раньше, только на приборной панели загорается предупреждение «Check Engine». После прогрева двигателя может упасть мощность.  Автомобиль может не разгонятся свыше 60-90 км. в час. Из выхлопной трубы начинает вонять «протухшими яйцами».

На выходных проверял работу сканера Delphi e150 и наткнулся, что в памяти висит данная ошибка чека не было, ну и ладно сбросил, и забыл.
Через пару дней вылетел Check и собственно ошибка P0420 «эффективность системы каталитического нейтрализатора ниже порогового уровня»

Интересно то что ELM показывал в разное время разные графики по ДК2, как прямую около 0.7 +- 0.1, что вроде считается нормой, так и повторение значений ДК1. Смотрел данные на прогретом двигателе, стоя на месте.

Сразу вопрос, а что должно быть в движении?

Проверить катализатор визуально можно через ДК1, т.к. при ремонте двигателя 50.000 км назад ДК1, снимался и ставился с необходимой смазкой и т.д. думал, что проблем не будет, а вот нет.

Лямбда-зонд вышел со слизанной резьбой и в выпускном тоже все не очень хорошо по резьбе.

Бегло гуглю и на следующий день покупаю метчик 18*1.5 и лямбда-зонд BOSCH 0 258 006 537, используется на ВАЗе, например, и фишку «папа» для катализатора для того же ВАЗа.

Минут за 30 восстановил резьбу на выпускном, датчик садится плотно и без лишних усилий, из разъёма со старого ДК и купленной фишки сделал переходник для подключения нового ДК.

Полный размер

Фото катализатора в посте, и я не могу сказать что он прям уж МЕРТВ, есть мнение что может происходить?
Других ошибок нет и не было, потери динамики нет, машина себя ведет так же как и раньше, свечи нормальные.

Полный размер

Шиться не хочу, а вот от номера хорошего ремонтного катализатора не откажусь, ну и конечно хотелось бы услышать ваши мнения.

Вы пытаетесь избавиться от кода ошибки P0420? Тогда это статья для вас. Неисправность P0420 может быть сложна для диагностики. Вы думаете, что исправили ошибку, а через 100 км снова загорается Check Engine.

Этот код срабатывает, когда блок управления двигателя распознает неисправный каталитический нейтрализатор. Он использует один датчик кислорода в передней части выпускного коллектора — перед катализатором, и один ещё один датчик кислорода — после каталитического нейтрализатора для того чтобы измерить эффективность катализатора.

В этой статье вы узнаете всё, что вам нужно знать о коде P0420, чтобы исправить его раз и навсегда.

P0420 срабатывает в электронном блоке управления (ЭБУ), когда возникает проблема с эффективностью каталитического нейтрализатора. Контроллер использует два датчика кислорода — один перед и один после катализатора для измерения его эффективности. Ошибка выходит в случае неисправности нейтрализатора или датчика кислорода, который начинает передавать неправильные данные.

Мы получаем много сообщений с вопросами о коде P0420. Он продолжает возвращаться после нескольких ремонтов, и вы просто тратите всё больше и больше денег на работы в автосервисе. Этот код неисправности может запутать вас, потому что есть много ложной информации о нём.

• Передний датчик кислорода (front O2 sensor) измеряет топливно-воздушную смесь. Он сообщает блоку управления, если двигатель работает с богатой или бедной смесью.
• Задний датчик кислорода (rear O2 sensor) — это как раз диагностический датчик кислорода для этого кода ошибки.

Если задний датчик кислорода получает неправильные значения, ошибка P0420 будет сохранена в ЭБУ. Это может быть из-за неисправности каталитического нейтрализатора или из-за выхода из строя одного из датчиков O2. Также может быть много других проблем с двигателем, которые разрушают катализатор, и если вы установите новый, он может быть снова повреждён.

Датчик кислорода еще называют лямбда-зонд.

Многие думают, что бедная или богатая смесь может вызывать это код ошибки. Да, это возможно, но не в том смысле, каком вы думаете. Богатая или бедная смесь могут повредить каталитический нейтрализатор, и когда он поврежден/заполнен топливом, его эффективность будет низкой, и задний датчик кислорода увидит это и вызовет код P0420.

Симптомы ошибки

У вас, вероятно, не будет никаких симптомов, кроме загорания лампы Check Engine с кодом P0420. У вас могут возникнуть другие проблемы с двигателем, в результате которых повреждается каталитический нейтрализатор.

Это может быть неровный («грубый») холостой ход, проблемы с ускорением, пропуски воспламенения или резкое переключение передач. Всегда исправляйте эти проблемы в первую очередь.

• Горит лампа Check Engine.
• Пропуски зажигания.
• Богатая смесь.
• Бедная смесь.
• Горит моторное масло / сизый (серо-синий) дым из выхлопной трубы.
• Медленное ускорение.

Причины

Наиболее распространенной причиной является каталитический нейтрализатор. Он может быть просто старым и изношенным. Но есть много случаев, когда нейтрализатор новый, но при этом является неоригинальной деталью.

Эффективности некоторых более дешевых каталитических нейтрализаторов может быть недостаточно, и тогда вам придется купить оригинальный катализатор.

Иногда нейтрализаторы устанавливают слишком далеко позади на выхлопной трубе. Из-за этого он не будет достаточно горячим и вызовет ошибку P0420.

• Повреждённый каталитический нейтрализатор (наиболее распространенная причина).
• Неоригинальный катализатор.
• Ошибочная установка (размещение) каталитического нейтрализатора.
• Повреждён передний датчик кислорода / неисправность проводки.
• Повреждён задний датчик кислорода / неисправность проводки.
• Утечка выхлопных газов.
• Утечка на впускном коллекторе.
• Горит масло (повреждение катализатора).
• Богатая / бедная смесь (повреждение катализатора).
• Пропуски зажигания (повреждение катализатора).
• Неисправный блок управления двигателя (редко).

Устранение неисправностей

Это всего лишь возможные решения, и вы никогда не должны менять детали без проведения надлежащей диагностики, т. к. вы можете выкинуть деньги на ветер, если не повезет.

Прочитайте всю статью, если хотите узнать, как правильно диагностировать этот код неисправности так же, как это делает опытный автомеханик. Это займет время и может потребовать некоторых навыков, но вы не потратите 1000$ на замену хорошего катализатора.

• Заменить каталитический нейтрализатор.
• Заменить на оригинальный катализатор.
• Заменить передний датчик кислорода.
• Заменить задний датчик кислорода.
• Ремонт неисправных электропроводок.
• Исправить горение масла.
• Исправить пропуски воспламенения.
• Исправить бедную / богатую смесь.
• Проверить данные с помощью сканера OBD2.
• Заменить блок управления двигателя (редко).

Таблица устранения ошибки

Причины повреждения каталитического нейтрализатора

Есть несколько причин, вызывающих повреждение катализатора, которые могут активировать код ошибки P0420. Вот наиболее распространенные.

• Пропуски воспламенения.
• Расход масла.
• Утечки на выпуске.
• Утечки на впуске.
• Богатая смесь.
• Бедная смесь.
• Неисправность блока управления ECM / PCM.

Есть много причин, приводящих с неисправности датчиков кислорода или катализатора. Вы должны убедиться, что исправили эти проблемы, прежде чем замените какую-нибудь деталь. Иначе, они могут быть повреждены снова. Проверьте память контроллера DTC, чтобы найти любые другие коды неисправностей.

Исправьте их в первую очередь. Убедитесь, что ваш автомобиль не сжигает масло, проверив выхлопной дым, сизый дым = масло, белый = вода, серый/черный = богатая смесь.

Как диагностировать код P0420

Вот руководство, как профессиональный автомеханик будет диагностировать код неисправности. Это руководство может потребовать знаний в электрооборудовании автомобиля, и вам могут понадобиться некоторые инструменты для выполнения этой задачи.

Но даже если вы не имеете представления об автомобильной электронике, вы всё равно можете получить полезную информацию.

Вы всегда должны подключать автомобильное зарядное устройство, когда ищите неисправности на автомобиле. Низкое напряжение батареи может вызвать другие несвязанные коды ошибок, которые будут сбивать вас с толку. Низкое напряжение может повредить блок управления или другую электронику.

1. Подсоедините зарядное устройство

Подключите зарядное устройство к аккумуляторной батарее и убедитесь, что он заряжает аккумулятор правильно.

Вы должны использовать зарядное устройство, которое дает по крайней мере 4 Ампера во время устранения неисправностей. Более низкий зарядный ток может привести к разрядке батареи при включенном зажигании.

2. Подключение сканера OBD2

Подключите сканер OBD2 для считывания кода P0420. Можно использовать диагностический сканер или адаптер ELM327 с программой Torque.

3. Проверьте наличие других кодов неисправностей

Проверьте другие ошибки, которые могут привести к повреждению нейтрализатора или любых ошибок датчиков кислорода. Если есть ошибка по лямбда-зонду, то замените или проверьте его сначала, это также может исправить код P0420.

Исправьте все другие коды неисправностей, прежде чем исправлять код P0420.

Всегда записывайте любые номера кодов ошибок, не стирайте их просто так.

4. Проверьте наличие сизого дыма во время работы двигателя

Увеличьте обороты двигателя и проверьте, нет ли серо-синего дыма из выхлопной трубы. Сизый дым = сжигание масла. Замена катализатора не поможет. Он, скорее всего, очень быстро снова выйдет из строя. Сжигание масла также может повредить датчики кислорода и заставить их неправильно читать смесь.

Вы всегда должны проверять наличие белого, серого и черного дыма. Белый дым идет от воды в выхлопной трубе, серый / черный дым — от богатой смеси.

5. Проверьте наличие утечек выхлопных газов

Поднимите автомобиль, пока он работает. Слушайте и ищите любые утечки выхлопных газов перед задним лямбда-зондом. Утечка на выпуске может привести к тому, что датчики O2 получат неверные данные и могут вызвать срабатывание ошибки.

Если у вас есть утечка выхлопных газов за задним датчиком кислорода, это не должно вызывать ошибку.

Советы о том, как найти утечки выхлопных газов:

6. Пробная поездка

Возьмите автомобиль на тест-драйв и убедитесь, что нет никаких пропусков или других симптомов. Едте в течение некоторого времени довольно активно, так, чтобы каталитический нейтрализатор нагрелся. Если появляются пропуски или другое странное поведение, начните диагностировать их в первую очередь.

7. Езжайте в гараж и поднимите машину

Поднимите машину и держите ее на холостом ходу. Убедитесь, что у вас есть надлежащая вентиляция. Подключите сканер OBD2 и проверьте текущие данные с обоих датчиков O2.

Откройте график сигнала с датчиков кислорода. Запустите двигатель автомобиля и убедитесь, что температура каталитического нейтрализатора не менее 400 °C. Вы можете использовать цифровой лазерный термометр, чтобы проверить температуру.

Оба графика должны быть открытыми, чтобы вы могли их видеть.

Передний датчик должен постоянно прыгать между 0 – 1 Вольтом, а задний должен показывать стабильно 0,7 – 0,9 Вольт. Значит всё работает должным образом.

Если каталитический нейтрализатор поврежден или недостаточно горячий, сигнал заднего лямбда-зонда будет прыгать также как передний.

Вы также можете использовать цифровой мультиметр. Для этого нужно проверить напряжение с заднего датчика O2. Но сигналы являются высокоскоростными, и может быть трудно считывать такое напряжение с помощью мультиметра.

8. Проверьте температуру катализатора

Вы также можете проверить температуру на нейтрализаторе. Перед проверкой убедитесь, что он всё ещё горячий. Для измерения используйте цифровой лазерный термометр.

Проверьте температуру непосредственно перед катализатором, в середине и после него. Если вы получаете одинаковую температуру во всех точках, когда нейтрализатор горячий (более 400 C°), значит он, скорее всего, пуст или поврежден.

Если каталитический нейтрализатор работает правильно, то температура должна быть на 100-150 C° выше непосредственно за ним, чем перед ним.

Если температура перед катализатором намного выше, возможно, автомобиль работает на богатой смеси, а нейтрализатор работает слишком много. Это также может быть связано с тем, что катализатор заблокирован или имеет слабый поток выхлопных газов.

Видео о том, как проверить каталитический нейтрализатор с помощью приложения Torque Pro:

9. Суммируйте полученные результаты

Подведите итоги результатов диагностики. Если у вас нет других кодов ошибок, сигнал переднего датчика кислорода меняется, температура каталитического нейтрализатора равномерная, и вы не видите сизый дым — замените катализатор.

Код P0420 может быть проблемой для правильной диагностики. Если вы ознакомились с этим руководством по ремонту и получили некорректные результаты, вы можете заменить каталитический нейтрализатор с достаточной уверенностью.

Если по результатам диагностики все выглядит хорошо, но вы всё ещё получаете код P0420, существует небольшая вероятность того, что катализатор всё равно вызывает ошибку.

В редких случаях у вас может быть неисправный блок управления двигателем.

Если вы обнаружите какие-либо пропуски, серо-синий дым или другие проблемы, исправьте их и удалите ошибку. Если повезёт, код P0420 может не вернуться.

Каковы причины утечки масла?

Если вы видите сизый дым из глушителя, и у вас ошибка P0420 — сначала нужно устранить утечку масла. Но как это сделать, спросите вы?

Внутренние утечки масла часто могут могут дорого стоить. Иногда требуется полная разборка двигателя, но в некоторых случаях это может являться причиной ошибки.

Опишем наиболее распространенные причины внутренней утечки масла. Лучший способ найти проблему — проверить компрессию, чтобы узнать, есть ли какие-либо потери давления в цилиндрах из-за поршневых колец.

Забитая система вентиляции картера (наиболее распространенная)

Засоренная система вентиляции картера — самое очевидное, из-за чего может возникнуть сизый дым. Вы можете начать с откручивания масляной крышки при работающем двигателе. Крышка должна всасываться обратно, потому что большинство двигателей имеют разрежение, если всё работает как надо.

Если вы чувствуете избыточное давление в картере, первое, что вы должны проверить, это вентиляция картера. Часто есть 1-3 шланга, идущие от картера к корпусу воздушного фильтра. Проверьте их и убедитесь, что трубки не засорены. Забитая вентиляция картера может привести к тому, что масло будет проталкиваться через поршневые кольца и направляющие клапанов.

Износ турбины

Это ещё одна распространенная проблема, если ваш автомобиль с турбонаддувом, — это утечка масла, которое всасывается в двигатель и сжигается там. Как узнать это? Нужно проверить наличие масла в интеркулере (промежуточный радиатор охлаждения воздуха). В этом случае, у вас может быть изношен турбокомпрессор.

Вы также можете снять нагнетательные трубки и проверить крыльчатку турбокомпрессора, чтобы убедиться, что она чувствует себя хорошо и не болтается. Зазор должен быть ~1 мм по бокам, в зависимости от того, является ли турбина шарикоподшипниковой или нет.

Износ направляющих клапанов

Изношенные направляющие и сёдла клапанов могут стать причиной сгорания масла. Однако это непростая неисправность для диагностики или ремонта. Перед заменой всегда проверяйте поршневые кольца на предмет утечки. Самый простой способ заменить направляющие клапанов — это поднять головку цилиндров и снять пружины клапана.

Существуют инструменты, с помощью которых можно поднять давление внутри цилиндра и заменить втулки, не снимая головку, но процедура не проста, мы рекомендуем, чтобы квалифицированный механик сделал это за вас.

Износ / повреждение поршневых колец

Изношенные или поврежденные поршневые кольца являются довольно распространенной проблемой, когда речь заходит о внутренних утечках масла. Чаще всего это можно проверить измерением компрессии. Осмотреть поршни можно эндоскопом в виде небольшой камеры через отверстия для свечей зажигания.

Если вы обнаружите, что поршневые кольца повреждены, единственный способ устранить это — разобрать весь двигатель и достать поршни из блока.

Если вы устанавливаете новые поршневые кольца, не забудьте проверить поршни и зазор между поршневыми кольцами.

Трещины в головке блока цилиндров

Трещины в ГБЦ или блоке двигателя также являются возможной причиной сгорания масла. Однако эта проблема не очень распространена, но возможна.

Если вы обнаружили трещины, придется обратиться к специалисту, который заварит их, если это возможно. Во многих случаях придется заменить всю головку блока или блок цилиндров. Не всегда возможно заварить трещины.

Как работает каталитический нейтрализатор?

Вот видео о том, как работает каталитический нейтрализатор:

На картинке показаны детали каталитического нейтрализатора. Катализатор используется для очистки выхлопных газов. Если вы посмотрите на него, то увидите, что он похож на соты в улье.

Из выхлопных газов от двигателя получаются углеводороды (несгоревшее топливо), угарный газ (от сгорания в двигателе) и оксиды азота (образующиеся, когда тепло в двигателе заставляет азот в воздухе соединяться с кислородом).

Каталитический нейтрализатор содержит платину и палладий (именно поэтому вам платят за использованный катализатор). Керамическая структура преобразует угарный газ (окись углерода CO) в углекислый газ (диоксид углерода CO2). Он также преобразует углеводороды в воду и углекислый газ. Окись азота преобразуется обратно в кислород и азот.

Если преобразование не удаётся, задний датчик кислорода будет чувствовать это и подаст сигнал на блок управления, который активирует код ошибки P0420.

Как работает датчик кислорода?

Видео того, как работает лямбда-зонд:

Какова функция переднего датчика кислорода?

Передний датчик O2 является регулировочным. Он будет измеряет смесь выхлопных газов, которые проходят через него. По этим данным ЭБУ определяет, является смесь богатой или бедной.

Передний датчик кислорода может быть установлен как непосредственно перед каталитическим нейтрализатором, так и на выпускном коллекторе.

В некоторых автомобилях используются несколько передних датчиков O2 для разных цилиндров.

Существует два типа датчиков кислорода:

• узкополосный датчик (наиболее распространенный)
• широкополосный датчик (новые транспортные средства).

Широкополосный датчик считывает сигнал намного быстрее.

Узкополосный обычно использует четыре провода. Один — источник питания, один — сигнал и два провода — для нагрева. Вы можете просто определить, узкополосный или широкополосный датчик у вас. Посмотрите на количество проводов.

Широкополосный датчик будет иметь 5 или более проводов, а узкополосный — 2-4 провода.

Если передний датчик О2 неисправен, то ЭБУ думает, что двигатель работает на богатой смеси, в то время как он работает на бедной на самом деле. Это может вызывать ошибку P0420.

Какова функция заднего датчика кислорода?

Задний лямбда-зонд не отличается строением от переднего. Разница заключается в том, что задний датчик не дает никакой информации для регулировки смеси в блок управления двигателя.

Назначение заднего датчика O2 заключается только в том, чтобы проверить, правильно ли работает каталитический нейтрализатор. Если задний датчик чувствует, что катализатор работает неправильно, он отправит эту информацию в блок управления, который запустит и сохранит код неисправности P0420.

Что значит Bank 1, Bank 2?

Обозначение Bank 1 и Bank 2 обычно используется, если у автомобиля более четырех цилиндров. Но оно также используется и на четырехцилиндровых двигателях.

Это означает, что у вас, вероятно, есть две выхлопные трубы или что цилиндры двигателя разделены на несколько датчиков O2. «Bank» обозначает, с какой стороны или на какой выхлопной трубе расположен датчик.

Bank 1 всегда устанавливается на цилиндры 1-3-5-7-9 и т. д. Датчик Bank 2 контролирует цилиндры 2-4-6-8-10.

Вы можете отключить один датчик кислорода и считать ошибки сканером OBD2. Это позволит выяснить, где установлен датчик — в Bank 1 или Bank 2.

Можно ли снять какую-либо деталь, чтобы избавиться от кода P0420?

Вы не можете просто удалить какие-нибудь детали, чтобы исправить P0420. Это, скорее всего, спровоцирует другую ошибку или другие неисправности.

Вы можете перепрограммировать блок управления, чтобы убрать контроль каталитического нейтрализатора. Но это не рекомендуется, потому что в большинстве стран существует закон, по которому катализатор должен работать.

Если вы перепрограммируете контроллер, вы также сможете удалить каталитический нейтрализатор.

Помните, что если вы удалите катализатор, то, скорее всего, не пройдете техосмотр по количеству выбросов в атмосферу.

Существует еще один способ обмануть ЭБУ — заменить задний лямбда-зонд. Этот способ для тех, кто любыми методами хочет избавиться от ошибки P0420. Мы не рекомендуем этого делать. Здесь вы можете посмотреть цены и виды обманок датчика кислорода.

Как сгоревшее масло может повредить катализатор?

Если есть внутренняя утечка масла в двигателе, которое сгорает в цилиндрах, оно будет выходить через выхлопную трубу. Это и создаёт сизый дым, о котором мы упоминали ранее. Масло застревает и сгорает в нейтрализаторе, повреждая его.

Температура катализатора может достигать более 600 C°. А если он перегревается — он повреждается. Затем, если вы замените каталитический нейтрализатор без устранения утечки масла, масло будет продолжать застревать и гореть в нём. Таким образом, вы также повредите свой новый катализатор.

Как может богатая или бедная смесь вызвать ошибку P0420?

Богатая или бедная топливная смесь может повредить ваш нейтрализатор несколькими способами. Из-за богатой смеси в катализатор попадёт слишком много топлива. Оно воспламенится и разрушит его. Бедная смесь может вызывать высокую температуру выхлопных газов. Это также может повредить каталитический нейтрализатор.

Тем не менее, катализатор не повреждается быстро из-за такого рода проблем. Но в долгосрочной перспективе, он изнашивается намного быстрее, чем если бы топливовоздушная смесь была правильной.

Как пропуски могут вызвать ошибку P0420?

Пропуски зажигания — распространенная причина повреждения каталитических нейтрализаторов. Это происходит потому, что во время пропусков воспламенения появляется несгоревшее топливо, которое через выпускной коллектор попадает в нейтрализатор. Поскольку он горячий, топливо воспламеняется и вызывает обратную реакцию.

Эти воспламенения смертельны для любого каталитического нейтрализатора и могут быстро повредить его. Другой вариант заключается в том, что несгоревшее топливо выходит, и сразу же после этого идет огонь из другого цилиндра, который воспламеняет смесь, и она взрывается внутри выхлопной трубы. Эти взрывы могут быстро повредить катализатор.

Инструменты для устранения ошибки P0420

Чтобы исправить этот код неисправности, вам могут понадобиться несколько инструментов, чтобы сделать диагностику намного проще и качественней.

• Сканер OBD2 — необходим для диагностирования кода ошибки, для просмотра данных в реальном времени и др. Мы рекомендуем одолжить или купить диагностический сканер, способный показывать сигналы в графиках, чтобы облегчить диагностику.
• Вы всегда должны иметь автомобильное зарядное устройство, когда будете диагностировать автомобиль. Низкое напряжение аккумуляторной батареи может вызвать другие ошибки, которые приведут к неправильным выводам. Низкое напряжение также может повредить блоки управления или другую электронику, если очень не повезёт.
• Цифровой лазерный термометр необходим для проверки температуры каталитического нейтрализатора. Значение температуры, выдаваемое сканером OBD2, является расчётным, а не реальным. Термометр также полезен для многих других задач, когда вы ремонтируете автомобиль. Идеально подходит для устранения неисправностей системы охлаждения.
• Цифровой мультиметр требуется для любых электрических измерений и является абсолютно необходимым. Вам понадобится мультиметр для поиска практически всех неисправностей электроники. Он не так уж и дорог. Купите мультиметр в зависимости от ваших потребностей — есть как очень дешевые, так и дорогостоящие.
• Обманку датчика кислорода можно использовать для того, чтобы обмануть блок управления, и это может исправить ошибку P0420. Это нерекомендуемый метод.
• Если вы считаете, что ваш каталитический нейтрализатор загрязнен или в нем есть масло от более ранних внутренних утечек масла, вы можете попробовать использовать очиститель катализатора. Он также используется для других задач при чистке выхлопной системы.

Известные причины ошибки P0420 по моделям автомобиля

В некоторых автомобилях ошибка P0420 более известна, чем в других. Вот список наиболее распространённых причин для каждой марки. Эти автомобили, как известно, имеют проблемы с ошибкой P0420. Помните, что это только общие рекомендации, и вы должны сделать правильную диагностику, прежде чем менять какие-либо детали.

Toyota Corolla

Наиболее распространенной причиной ошибки P0420 на Тойоте Королла является неисправность катализатора. Но, это часто может быть вызвано маслом, проходящим через поршневые кольца, которое застревает в каталитическом нейтрализаторе.

Сначала проверьте наличие утечек на впуске и выпуске. Затем проверьте, есть ли серосиний дым из выхлопной трубы. Если вы видите его, значит это повод обратится в автосервис для поиска откуда поступает масло. Стандартной причиной может быть вентиляция картера.

Если вы не видите сизый дым при любых оборотах двигателя, скорее всего, ваш каталитический нейтрализатор изношен.

Ford Focus

У Форд Фокуса обычно есть подсос воздуха. Также это может быть любой сломанный соленоид, который вызывает неправильную топливно-воздушную смесь, активируя ошибку.

Проверьте память контроллера с помощью диагностического сканера, чтобы считать ошибки, связанные с воздушно-топливной смесью. Если всё выглядит нормально, проверьте наличие утечек выхлопных газов.

Замените каталитический нейтрализатор, если вы не можете найти никаких кодов неисправностей или других проблем со смесью.

Subaru / Subaru Forester

Субару обычно имеет ту же проблему, что и Toyota Corolla. Проверьте наличие подсоса воздуха или других кодов неисправностей, связанных с топливной смесью.

Проверьте наличие утечек выхлопных газов перед каталитическим нейтрализатором. Самой распространенной проблемой на двигателях Subaru является сам катализатор.

Volkswagen (VW) / Skoda / Seat / Audi A4 1.8 T / V6 2.4

У этих автомобилей VAG есть некоторые известные неисправности, вызывающие код P0420. Проверьте работу обратных клапанов на впуске. Убедитесь, что вентиляция картера не загрязнена, в результате чего двигатель сжигает масло, которое засоряет каталитический нейтрализатор.

Проверьте наличие утечек выхлопных газов вокруг любых сгибов на выхлопной трубе (общая причина). Проверьте наличие любых кодов неисправностей датчиков O2.

Если никаких проблем не обнаружено, замените нейтрализатор. Это очень распространенная проблема как на 1.8 T, так и на бензиновых двигателях V6. Катализатор 1.8 T может быть довольно трудно заменить, если у вас нет опыта в этом.

V6 имеет два каталитических нейтрализатора, поэтому убедитесь, что вы устраняете неполадки и заменяете катализатор на правильной стороне.

Вывод

• В большинстве случаев каталитический нейтрализатор неисправен и об этом свидетельствует код ошибки P0420. Но могут быть и другие причины, по которым катализатор был поврежден. Всегда исправляйте все другие коды неисправностей, прежде чем устранять P0420.
• Вы можете использовать специальные инструменты или перепрограммировать блок управления, чтобы обмануть его. Это поможет избавиться от ошибки P0420.
• Bank 1, Bank 2 (Банк 1, Банк 2) указывают на то, какой из датчиков O2 или какой каталитический нейтрализатор неисправен.
• Каталитический нейтрализатор очищает выхлопные газы и его удаление незаконно.

Тема: История моего ремонта. P0011. P0420. Дизеление. Замена цепи ГРМ. Регулировка клапанов.

Опции темы

Поиск по теме

Отображение

История моего ремонта. P0011. P0420. Дизеление. Замена цепи ГРМ. Регулировка клапанов.

Добрый день!
перечитал весь форум, но по данной проблеме решение пришлось собирать по крупицам.
Итак, история.
Купил машину в 2015 году, с пробегом 34 тыс. родной пробег, история обслуживания у дилера, 1 владелец.

Машину обслуживаю сам и абсолютно все делаю сам. Кроме развала схождения.

На текущий момент, пробег 126 тыс.
До пробега 124 тыс, из поломок: 2 катушки зажигания и датчик АБС.
масло оригинал, синтетика, 05100-00451, 5W-20.
Замена каждые 7500 тыс.
Масло в АКПП оригинал, 04500-00115, полная замена каждые 40 тыс км.
Бензин только 95 газпромнефть.
Стиль езды динамичный, но с умом. Передние колодки менял на 51 и 110 тыс, второй раз вместе с дисками. Диски Otto Zimmerman, колодки Frixa S1H28. задние на 115 тыс. Поставил TRW.

проехал я на машине почти 90 тыс. км. и бед не знал.

И Вот поехал я зимой по трассе было местами -38, к родственникам, в одну сторону 400 км.
туда доехал нормально, а вот обратно, полагаю, залил некачественный бензин.

Проехал 150 км из 400, на улице было местами -16, но в месте остановке -22 — для бензинового двигателя не мороз.
остановился передохнуть, час машина постояла, завожу, трогаюсь в гору, машина не развивает обороты, начинает дергаться, загорается чек, еле вернулся 2 км до места остановки.
хорошо был сканер с собой.

ошибка P2188 — богатая смесь. Вонь из трубы. и появился дизельный звук.
кроме как грешить на бензин было не на что.
Скидываю ошибку.
Еду на проверенную заправку, разбавляю то говно что залил, 100ым бензином и на «дизеле» возвращаюсь домой.

Больше P2188 не выскакивала.
остался дизельный звук. при чем изначально было похоже на детонацию, при нажатии на газ, было такое ощущение, что еду на 80ом бензине.

решил собраться с мыслями и в первую очередь, слить говнобензин с трассы залить нормальный, где я обычно заправляюсь и проверить датчик детонации.
Снял бензоносос, отсосал из бака весь бензин, залил обычный 95ый.
Проверил датчик детонации мультиметром и постучав по болту, его крепящему, при ударах, сопротивление меняется, значит датчик рабочий.
Дизеление при нажатии на газ осталось.
Снимаю клапанную крышку и вижу, что цепь не натянута, башмак натяжителя болтается.
Цепь у меня нового образца — велосипедная.

Заказываю цепь, натяжитель, башмак натяжителя, успокоитель, сальник коленвала, масляные колечки масляных каналов, герметик для лобовины.
Номера:
21421-2B030 — Сальник
24431-2B620 — успокоитель
21142-2B000 — 2 резиновых кольца
25124-2B000 — прокладка помпы
22441-2B800 — прокладка клапанной крышки
24321-2B620 — цепь
24420-2B611 — башмак натяжителя
24410-2B700 — натяжитель
21451-33T00 — герметик
22443-2B800 — прокладка клапанной крышки маленькая

Пока ждал Цепь выскочила ошибка p0420.
Чек при этом не горит.

еду в гараж и все это меняю.
Буду останавливаться только на тех сложностях, которые были у меня.

Самое сложное было снять крышку лобовины.
аккуратно с угла, прорезая различными видами ножей, и закрутив болтик на 10(он упирается в блок) в районе помпы и напротив него с противоположной стороны, крышку я снял.

Сняв крышку, я увидел, что натяжитель заклинило, на 5 зубе, а их там 8 или 9, при сравнении старой и новой цепи вытяжка старой была всего 2-3 мм.

Как оказалось, цепь менял зря, можно было купив эндоскоп и выкрутив болт, напротив натяжителя, опустив его флажок вниз, натяжителем натянуть цепь. Там логика такая: опускаем флажок, давим длинной отверткой в место натяжителя, просунув ее между распредвалами, натяжитель утапливается, далее флажок поднимать вверх, отпуская при этом по-тихоньку отвертку, чтобы натяжитель заклинился на 1 зубе, и вставить штырек дальше в дырку, не давая флажку опуститься вниз.
После этого, в дырку болта лобовины нужно вставить резинку, т.к. я использовал тонкий шестигранник и при двигании распредвалов шестигранник норовил выскочить. Это мне помогло при 2ух последующих снятий крышки клапанов.

Новый натяжитель выскочил на 3 зуба.

Посмотрев на состояние двигателя, я еще раз убедился, что при городском пробеге масло надо менять раз в 7.5 тыс км. Оригинальное масло 5W-20 не оставляет никаких отложений.

собрав все на место, проверив, что натяжитель работает, я завожу машину еду на ней и. все остается как есть, дизеление стало другим, но осталось.

Теперь начала выскакивать ошибка p0420.

Заказав эндоскоп, я выкручиваю датчики кислорода и замачиваю их в ортофосфорной кислоте, которая содержится в нейтрализаторе ржавчины.
Катализатор не забит с 2ух строн, не оплавлен, но показывает низкую эффективность.
Лезу эндоскопом в цилиндры, какого то криминала для 124 тыс я там не увидел.
Резьба свечей первого и четвертого цилиндра в масле.

Почистив датчики кислорода, поставил их обратно.
ошибка p0420 стала выскакивать очень редко.
Но! к ней добавилась ошибка p0011.

Переодически я скидывал эти ошибки и продолжал ездить, думая что делать дальше.
т.к. пробег 120 тыс, подумал, что гремят клапана.
заезжаю в гараж, еще раз проверяю, что цепь не перескочила, купив щуп с точностью до сотки, проверяю зазоры:
в итоге получилась такая таблица:

Впуск: Зазор Толкатель Номинал Новый толкатель Номер толкателя размер нового толкателя Новый зазор
1 0,160 3,255 0,200 3,215 222262B415 3,210 0,205
2 0,190 3,285 0,200 3,275 222262B419 3,270 0,205
3 0,230 3,270 0,200 3,300 222262B421 3,300 0,200
4 0,230 3,300 0,200 3,330 222262B423 3,330 0,200
5 0,250 3,300 0,200 3,350 222262B423 3,345 0,205
6 0,260 3,285 0,200 3,345 222262B424 3,345 0,200
7 0,260 3,285 0,200 3,345 222262B424 3,345 0,200
8 0,250 3,285 0,200 3,335 222262B423 3,330 0,205
Выпуск:
1 0,290 3,330 0,250 3,370 222262B426 3,375 0,245
2 0,330 3,330 0,250 3,410 222262B428 3,405 0,255
3 0,340 3,345 0,250 3,435 222262B430 3,435 0,250
4 0,330 3,360 0,250 3,440 222262B430 3,435 0,255
5 0,310 3,360 0,250 3,420 222262B429 3,420 0,250
6 0,330 3,345 0,250 3,425 222262B429 3,420 0,255
7 0,350 3,345 0,250 3,445 222262B431 3,450 0,245
8 0,350 3,315 0,250 3,415 222262B429 3,420 0,245

Снимаю распредвалы, без снятия лобовины, вытаскиваю толкатели и переписываю их номера.
После сборки еще раз проверяю зазоры.
болты на 10 тяну моментом 14 ньютонметров, на 12 — 20 ньютонметров.

заказываю толкатели и маслосъемные колпачки:
Колпачки:
22224-2B011
22224-2B001

голубые впускные, красные выпускные.
покупаю сьемник вазовский для рассухаривания.

Опять снимаю распредвалы, без снятия лобовины, меняю колпачки и стаканы.
Собираю, проверяю зазоры, все в допуске, завожу машину. и дизеление осталось.

Езжу дальше и думаю что делать дальше.
По-прежнему выскакивает ошибка p0011.

При замене цепи, я все датчики почистил, двигатель у меня чистый, без кокса и прочего.
решил еще раз снять датчики фаз, почистить, проверить подав на них 12 вольт, все работает.
Самое плохое в ошибке p0011 было то, что на холостых обороты плавали и проваливались до 450, зажигая масленку.
раз p0011 это неправильное положение впускного распредвала, я подумал, что может дело в резинке на датчик, раз она была дубовая, заказал и ее.
Номер:
22445-2B800

Еду в гараж, снимаю распредвалы, снимаю впускную муфту, вместо нее вставляю 0.33 литра пластиковую бутылку, чтобы цепь не упала, разбираю муфту, там нужна бита TS30, и. вижу, что внутри муфта чистая.
Что делать? -подумал я. и заказал впускную муфту VVT-I.

Принцип работы муфты прост. там стоит шпонка и фиксирует ее в закрытом положении, дальше в зависимости от давления масла, в одной или другой камере, она просто изменяет положение распредвала. Собрать ее неправильно невозможно. главное потом повернуть, чтобы шпонка выскочила и заблокировала ее.

По всем каталогам на мою машину бьется муфта с номером:
24350-2B010 — это номер для пластинчатой цепи, с V — образными зубьями.
24350-2B600 — вот правильный номер для велосипедной цепи.

Приходит муфта, я как на пит-стопе уже приезжаю в гараж, снимаю распредвал, шприцом надавливаю масла в новую муфту, ставлю новую муфту.

И. дизеления нет, ошибок нет!
Проездил неделю и вот что заметил: на холодную, опять есть небольшой посторонний звук(но это не тот звук трактора ранее). На горячую все ок, только стрекот форсунок.
Ошибок по прежнему нет.
Но кажется мне, что и выпускной муфте пришел каюк.

Надеюсь кому-то это будет полезно.

Все реально сделать самому, имея прямые руки и трезвый ум, набор головок и динамометрический ключ.

Если будут вопросы, спрашивайте.
Фоток я не делал, в сети их море. Есть пара фотографий разобранной муфты и чистой ГБЦ под клапанной крышкой.
Я прочитал все БЖ драйва и темы про катализатор, замену цепи, ошибку p0011 и т.д. но ответа на свои вопросы так и не нашел.

Источник

Клапана фазовращателей киа сид

Ремонт фазовращателя киа сид

Ремонт бензинового G4FC 1,6л KIA Ceed 2010. Капиталим мотор из такси!

Машина ранее была в автопарке, настоящий пробег неизвестен.

На момент обращения машина на ходу, но расход масла составляет около 1л на 1000 км пути и решено машину загнать на капиталку двигателя.

Предварительно мы не знали всей глубины ситуации и рассчитали капиталку с расточкой в районе 85000 или с гильзовкой около 105000. Однако, дефектовка мотора внесла свои коррективы.

При демонтаже обратили внимание на крепления агрегатов, амортизирующий материал изношен и на всех подушках трещины

Вакуумный усилитель с разборки — звоночек о большом пробеге

Крепление генератора было сломано и заварено аргоном, но признаков восстановления «морды» авто мы не заметили

Мотор очень грязный, как будто машина ездила без подкрылков

Впуск очень грязный, мотор драли по полной

Выпуск с толстым слоем нагара, но сухой

Но самое интересное внутри! Головка блока грязного коричневого цвета, масло меняли редко и лили дешман

Распредвалы и постель изношены существенно, задиры везде и использовать ГБЦ в дальнейшем не желательно

Масляный насос в этом моторе расположен в передней крышке и является ее частью. В нашем случае насос изношен, присутствуют сильные задиры на шестернях и корпусе

На клапанной крышке и поддоне много шлама, будем их отмывать

Маслоприемник забит грязью и его пропускная способность явно была снижена

При разборке блока под корень обломились 2 болта крепления коренных опор коленвала, однако изъять их удалось без усилий и специнструмента, просто руками выкрутились

Сам коленвал густо покрыт отложениями, как будто жидкую резину напылили

На коленвале явно прослеживается выработка от сальника

А шейки коленвала по износу приближены к шейкам распредвалов и будет нужен их ремонт

На стенках цилиндров хон полностью исчез и выработка порядка 0,1мм. Напыление на поршнях стерто практически полностью

Картина удручающая и заказчик конечно крайне не был рад увиденному. Однако, хороший БУ мотор G4FC с номером стоит порядка 60000 руб и найти его не просто, потому что на них ездят все таксисты и спрос огромен. Поэтому принято решение делать капиталку двигателя и мы приступаем к сборке запчастей:

1. новые неоригинальные поршни + наборные кольца 0,5мм,

2. комплект прокладок новый оригинал,

3. ремонтные вкладыши корень + шатун и новые оригинальные полукольца,

4. крышка ГРМ в сборе с насосом новая оригинал,

5. болт ГБЦ новый оригинал 10шт,

6. комплект ГРМ новый оригинал,

7. антифриз Кулстрим А110 6л, масло Шелл 5л и фильтр масляный оригинал,

9. ГБЦ бу, распредвал бу и новый оригинал,

10. датчик муфты CVVT бу (его заклинило в канале, корпус развалился сразу же),

Фазовращатель шум

Прочтя форум страниц 150 так и не нашел причину «Дизеления» двигателя…
Если кто читал и в теме подскажите … может что новое прочту …
Но страх меня пересилил … купил цепь дидронатяжитель и поменял в гараже сам.
Результат звук перешел на более высокие обороты чуть поменялся но остался, так же была замена масла на KIA … результата не принесла.

Когла собирал мотор и решил прокрутить шуруповертом за колено … увидел следующую картину … что фазовращатель на впускном валу сопротивляется и прогибает цепь … и слышно именно этот звук…

Хочу поменять фазовращатель … вопрос как его снять без снятия передней крышки двигателя… на предыдущих моторах это возможно так как нет втрого фазовращателя … с помощью снятия шестерни …
купил 24350-2B010 … это не он он под другую цепь … расстроенный поехал менять … в магазине пытались мне сказать что я раздолбай не то посмотрел … но потом начали разводить что у вас все же другой и хотели впарить за 12 тыщ … мой можно купит за 8500 и вот его номер 24350-2B600 Экзист и все остальное показывает 24350-2B010

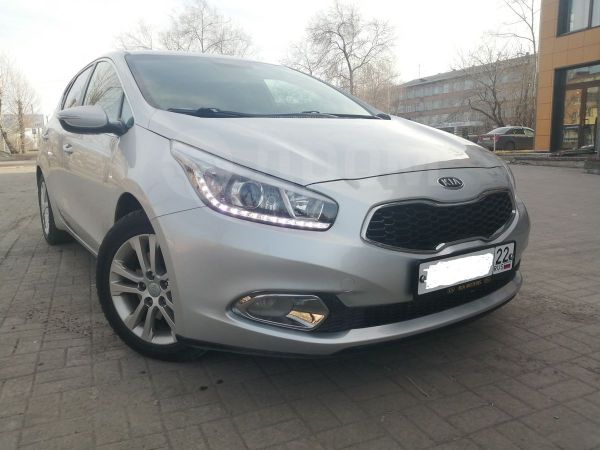

KIA Ceed SW 2013, двигатель бензиновый 1.6 л., 129 л. с., передний привод, автоматическая коробка передач — поломка

Машины в продаже

Kia Ceed, 2013

Kia Ceed, 2015

Kia Ceed, 2012

Kia Ceed, 2018

Комментарии 49

Привет, вот также беда постигла и моего сила мерзкий звук ДИЗЕЛЕНИЯ, он то появляется то исчезает не могу ничего понять. Подскажите вам удалось победить эту напасть или все так же?

Нет, проехал ещё 50 тысяч км со стуком

Привет, вот также беда постигла и моего сила мерзкий звук ДИЗЕЛЕНИЯ, он то появляется то исчезает не могу ничего понять. Подскажите вам удалось победить эту напасть или все так же?

Приветствую . Подскажите удалось ли Вам решить проблему дизеления двигателя? Спасибо

Посмотрел видео. Не во впускном фазике дело. Смотрите схему.
Вы крутите шуриком за «Шестерню коленвала». Направления вращения указаны стрелками.
При отсутствии колебаний на приводном валу ведущая ветвь цепи будет постоянно и равномерно натянута а следовательно «Фазик впуска» будет всегда вращаться равномерно и без колебаний. Колебания цепи могут взникать только на ведомых ветвях. На «Ведомой ветви 1» помимо самого «Натяжителя» установлен успокоитель гасящий колебания цепи. На «Ведомой ветви 2» такой гаситель отсутствует. В следствии того, что «Фазик впуска» это не просто шестерня а сложный гидравлический механизм, «Ведомая ветвь 2» может колебаться очень сильно. Причиной его не корректной работы может быть падение давления в результате износа или неисправности клапана управления.
В Вашем видео клапан управления впускного фазовращателя снят. Следовательно давление масла в фазовращателе отстствует. Это еще больше усугубляет стук и подстверждает мою теорию.
ИМХО лечить это дело заменой фазика бестолку! Через те же 40-60-80 тык он так же застучит. Весь косяк помоему в отсутствии успокоителя на Ветви 2. На многих двигателях он есть и хоть и подвержен большому износу, замена его не сложна и проблем со стуками нет и в помине.

Согласен… клапана менял уже на собранном моторе с соседской машины где нет стука… замена ничего не дала … клапана пробовали тестили в снятом виде… все работает. Щас машина прогревается звук уходит совсем … на холодную есть звук … Все успокоители на месте … изначально до 80 тыс двигатель не стучал

А у меня он на 30 тыс начался. На холодную стук в области фазиков. На горячую на холостых тишина, а вот если перегазовку сделать резкую, то слышно легкое тарахтение в момент подъема оборотов.

Нет. Смысл? Ездят люди с этим стуком по 150 тык и не парятся, вот и я забил. Есть проблемы по насущнее, вроде вибрирующего сцепления просящегося на замену при пробеге всего 40 тык… Меня все чаще посещает мысль продать и купить Калину двухлетку за 400 тык. А что? Ломается Ваз не чаще нынешних корейцев, а запчасти на него стоят порой дешевле некоторых продуктов…

Тема: Замена гидронатяжителя цепи и не веселое продолжение

Замена гидронатяжителя цепи и не веселое продолжение

Пробег 27000, двигатель 1.6, авто 2014 года Ceed Jd

Вот чего чего, а в двигатель сида я не планировал лезть хотя бы до 100 тысяч пробега, но к сожалению это случилось.

Где-то тысяч 5 назад появился еле слышный шелест со стороны цепи, услышать посторонний человек его бы не смог, по этому я не придал этому особого значения, оказалось зря.

Вечер, машина простояла пол дня на улице, завел без проблем, но насторожили щелчки из мотора, которые усиливались при сбросе педали газа, доехал до гаража и забыл списав все на не прогретый мотор, естественно утром я не доехал до работы и встал. На холостом ходу машина работала без нареканий, хорошо заводилась, а вот ехать отказывалась, тахометр не давал крутить двиг выше 1500 и при сбросе газа глох, при этом был слышен все тот же треск! приплыли.

Оттащили беднягу в гараж, звонил ОД, там выяснилось что бывает с нашими машинами косяк — умирает гидронатяжитель, от этого может перескочить цепь или и того хуже загнуть клапана, сказали надо ехать по гарантии, но ОД от меня в 120км да и газ лень снимать)), по этому принято не простое решение лезть в двигатель самому.

Проверил метки, все совпадает, ничего не перескочило, внутри чистоган, и тут началось веселье, чтоб снять крышку ГРМ нужно снять — генератор, помпу, крепление двигателя, ролик и шкив коленки, что собственно и было сделано.

Башмак с успокоителем остались целыми, износа вообще никакого, а вот гидронатяжителю кирдык, через поршень свободно проходит масло да и сам натяжитель легко сдавливается руками,новый натяжитель с экзиста, почему то уже с новым номером, видимо ревизия.

Идет уже вторая неделя,мотор благополучно собран, все заводится, работает, ошибок никаких нет, НО после прогрева двигателя остался жуткий стук в моторе. Причем в диапазоне 1000-1500 оборотов он пропадает, далее появляется вновь. Уже раз 5 разбирал собирал клап крышку, проверил кучу вариантов, грешил на муфты CVVT, все живое, менял регуляторы подачи масла в CVVT местами, все тоже самое, поочередно снимал катушки, стук тот же, приходили мотористы, слушали чесали репу, предлагали бредовые варианты, выгнаны нахрен. Выхлоп стал с каким то мерзким запахом.

Сегодня поменял масло и фильтр, уже просто чтоб хоть что то сделать. хоть бы чек с*ка загорелся!
Появилась идея на счет мертвоговых датчиков распредвала, завтра буду нюхать их осцилографом, мысли про поршневую пока стараюсь не пускать в голову, ну не на 27000 пробега же.

обслуживание клапана CVVT

Народ.. по аналогии с другими двигателями Kia/Hyundai с системой изменения фаз газораспределения CVVT м перед клапаном OCV должен по идее стоять фильтр.

посмотрел местонахождение фильтра клапана по аналогии с движком от сид/церато

в итоге оказалось что в нашем движке отверстие,где должен стоять фильтр просто заглушен. типа эпоксидкой

получается его у нас нет? или же он установлен как в каренсе

кто нить разбирал этот момент?

FarKilla

Завсегдатай

San4esRio

Завсегдатай

Завсегдатай

Смысл не уловил. А зачем масляной фильтр меняете?

Завсегдатай

Ramirez

Старожил

Az0m@;,чего то я не понял,как он выкручивается? Просто выдернул что ли? Судя по первой схеме фильтр должен быть ниже,или я чего то не допонял-у меня ниже этого клапана(если правильно помню)вкручен болт какой то,просто особо не разбирался по этому поводу.А тема интересна,тем более мне,т.к пробег большой и мысль у меня была почистить этот фильтр.Надо заняться как то на досуге этим.

Зы.Сейчас посмотрел в каталоге,действительно,фильтр именно ниже должен быть арт.2415023761 ,в описании автодока как втулка идет,ценник от 250р. а то что Вы выкрутили это арт.243552B600 клапан контроля давления масла,ценник от боинга 3700р. ОЕМ. В описании дублей идет как КЛАПАН ИЗМЕНЕНИЯ ФАЗ ГРМ HYUNDAI SOLARIS/ACCENT IV (10-..), KIA CEED (07-12), RIO (11-..)
Так что фильтр по идее должен быть ниже

Завсегдатай

вот сравни:слева двиг от сида 2007г.в., справа наш двигатель

там где стоит фильтр у сида стоит болт. его выкручиваешь и получаем вот такой фильтр:

а у нас в том месте стоит заглушка, смотри по первой фотке.
и опять таки сравним сам клапан CVVT: слева от сида, справа от нашего двигла:

как видишь у сида на клапане нету сеточек на каналах, а в нашем есть.

Kia Ceed II (JD / 2012-2018) – между рядами

Киа Сид второго поколения с индексом JD был представлен в 2012 году, а летом того же года стартовали продажи в России. Это был один из самых уважаемых компактных автомобилей на рынке. Как и прежде, Ceed предлагался в трех вариантах кузова – пяти и трехдверный хэтчбек, а так же универсал.

Сборка машины осуществлялась на Калининградском «Автотор». Для европейского рынка автомобиль производили в Словакии.

Над внешностью Сида поработал небезызвестный экс-дизайнер Audi Питер Шрейер. Несмотря на определенный спортивный стиль, силуэт сохранил практически прямую линию крыши, что положительно сказалось на пространстве над головой задних пассажиров.

Kia Ceed один из самых просторных в сегменте. Даже при максимально отодвинутых назад передних креслах во втором ряду остается достаточно места для колен седоков. Не приходится жаловаться и на ширину салона.

Впрочем, с пространством все в порядке не только на переднем и заднем ряду, но и в багажнике. Его объем 380 литров, а формы идеальны. Универсал благодаря увеличенному заднему свесу располагает кофром емкостью 528 литров.

В 2015 году был проведен рестайлинг, но никаких серьезных изменений не произошло. Дизайнеры сосредоточились на деталях. Снаружи слегка сузили радиаторную решетку, а сзади обновили фонари. Рука «художника» затронула и бамперы. В салоне добавили хрома на детали передней панели: приборный щиток и дефлекторы воздуховодов. Обновленная версия появилась на нашем рынке в октябре 2015 года.

В краш-тестах по версии Euro NCAP Киа Сид заработал пять звезд. Во всех комплектациях присутствовали шесть подушек безопасности.

Двигатели

В активе модели большое разнообразие бензиновых двигателей и два турбодизеля. Но в Россию официально поставлялись машины только с бензиновыми агрегатами объемом 1,4 и 1,6 литра (100 и 129 л.с. соответственно).

Трехдверные версии GT (Ceed и Pro_Ceed GT) получили бензиновый турбомотор 1.6 T-GDI отдачей 204 л.с. Двигатель из семейства Gamma оснащен непосредственным впрыском топлива.

После рестайлинга непосредственный впрыск GDI появился и на атмосферном 1.6, благодаря чему его мощность возросла до 135 л.с. Такой агрегат полагался только дорогим версиям Prestige и Premium.

Наибольшее распространение получил атмосферный 1.6 с распределенным впрыском топлива, обозначенный как G4FG. От G4FC он отличается дополнительной муфтой газораспределения на выпускном валу. Мотор хорошо знаком по другим моделям бренда. Его уязвимое место – катализатор.

Нейтрализатор может прийти в негодность уже после 50-70 тыс. км – начинают разрушаться соты. Керамическая пыль, в свою очередь, может попасть в цилиндры, что приведет к образованию задиров. Один из характерных симптомов проблем с катализатором – падение тяги. Наиболее точный метод диагностики – контроль состояния сот с помощью эндоскопа.

Прежде гарантия на катализатор составляла 1 год или 1000 км. С 2015 года срок ответственности производителя был увеличен до 3-х лет или 100 000 км. Стоит отметить, что после рестайлинга количество катализаторов увеличилось с одного до двух штук.

Так как новый нейтрализатор очень дорог владельцы просто удаляют его, ставят «обманки» на кислородные датчики и перепрошивают ЭБУ. Стоимость полного «пакета услуг» в сервисе около 10 000 рублей.

До 30 января 2013 года устанавливалась, так называемая, бесшумная цепь привода ГРМ, которая могла преждевременно растянуться. Позже ее заменили обычной – более надежной.

Регулировка клапанов осуществляется с помощью подбора толкателей (600 рублей за штуку). В официальном сервисе за процедуру попросят около 15 000 рублей.

Трансмиссия

Базовые версии оснащались 6-ступенчатой механической коробкой передач. В качестве альтернативы для 1.6 был предусмотрен 6-скоростной автомат.

После рестайлинга в активе Kia Ceed появилась семиступенчатая коробка передач с двойным сцеплением DCT. Она шла в тандеме с турбомотором объемом 1,4 литра и турбодизелем 1.6 CRDi. Бензиновый 1.6 GDI сочетался только с 6-ступенчатым роботом. Оба робота разработаны совместно с LUK.

В машинах с МКПП может дать течь сальник первичного вала. В таком случае трансмиссионная жидкость попадает на сцепление, что приводит к пробуксовке сцепления. Простой заменой сальника отделаться можно не всегда. Порой на валу обнаруживается коррозия, а, значит, новый сальник прослужит недолго. Случай признается гарантийным для машин словацкой сборки, выпущенных до 28.08.2014 года. Для обновления сальника необходимо вскрытие коробки.

Роботизированная коробка передач серьезные проблемы доставляет редко, но сбои в работе встречаются. Новый комплект сцепления обойдется в 80-90 тыс. рублей.

Ряд владельцев машин с АКПП сетует на заметные толчки в момент торможения. Для Ceed JD с атмосферным 1.6 даже вышел TSB (технический бюллетень), предписывающий обновлять софт ЭБУ коробки (ТСМ) при обнаружении недостатка в машинах 13-14 модельного года. Тем не менее, есть экземпляры, прошедшие свыше 300 000 км без каких-либо проблем с автоматом.

Ходовая

Ceed неплохо ведет себя на дорогах с хорошим покрытием. Управляемость и стабильность превосходны. А вот поперечные неровности подвеска отрабатывает сравнительно жестко и шумно.

Примерно, после 60-100 тыс. км изнашиваются сайлентблоки задних рычагов (от 700 рублей за рычаг). Кроме того, довольно часто закисают развальные болты. Их приходится срезать.

Спустя 80-120 тыс. может сдаться наружный пыльник ШРУС. Оригинальный пыльник идет только в сборе с шарниром. Аналог доступен за 800 рублей. Еще 2500 рублей придется отдать за работу.

На отрезке 100-150 тыс. км испускают дух передние и задние амортизаторы (около 2500 рублей за аналог). Параллельно настает черед шаровых опор (700 – 1500 рублей).

Стоит отметить, что с мая 2014 года пошли машины с модернизированной подвеской. Изменения затронули опорные подшипники, пружины, опоры амортизаторов и сами амортизаторы.

Рулевое управление

В Kia Ceed второго поколения, как и у предшественника, установлен электроусилитель рулевого управления. Время от времени он вызывает нарекания. Владельцы указывают на закусывание руля в нулевой зоне или подруливание (увод). Порой устранить недуг удавалось после калибровки ЭУР. Некоторым усилитель меняли по гарантии.

Нездоровая симптоматика чаще проявляется в холодное время года. Это дает повод полагать, что все дело в смазке или ее недостаточном количестве в механической части усилителя. Наполнение «механики» пластичной смазкой, нередко позволяло решить проблему.

Встречается и еще один изъян – стук в рулевом управлении. В официальном сервисе с недугом боролись заменой либо упорного болта в рулевой рейке, либо эластичной муфты, либо рулевого карданчика.

На Сидах с адаптивным рулевым управлением стук или щелчок при вращении рулем возникал из-за люфта между втулкой адаптивного ЭУР и кронштейном поперечины капота. Дефект, в соответствии с предписанием Киа, устранялся путем установки шайбы между втулкой и кронштейном. Проблема характерна для машин, произведенных до 25 ноября 2014 года, но встречалась и в образцах 2015 года выпуска.

Кузов и салон

Лакокрасочное покрытие Ceed JD не отличается устойчивостью к агрессивной среде и внешним воздействиям. С возрастом вспучивания краски наблюдаются на двери багажника, рамке лобового стекла и порогах.

Со временем на передних и задних боковых стеклах появляются вертикальные царапины. Все дело в «бархотках». Позже вышел технический бюллетень, предписывающий при обращении клиентов менять уплотнители на модернизированные.

Потертости на руле нередко обнаруживались уже после 30-60 тыс. км. Официальные сервисы иногда меняли рулевое колесо по гарантии. Впрочем, есть экземпляры с пробегом близким к 100 000 км без следов износа.

Не отличается долговечностью и комбинированная обивка кресел (сочетание кожи и ткани). Как правило, лопаются кожаные вставки. К сожалению, дефект не всегда признавался гарантийным.

Время от времени в салоне начинает поскрипывать пластик.

Спустя 60-100 тыс. км могут захандрить стеклоочистители — закисает трапеция. Сначала уменьшается скорость движения щеток, а потом они и вовсе замирают. Как правило, случай признают гарантийным. Стоимость новой оригинальной трапеции более 6000 рублей.

По прошествии 100-150 тыс. км может отказать камера заднего обзора. Вместо изображения приходится лицезреть черный или синий экран. Гарантия на камеру 5 лет. Универсалы 2012-2014 модельного года при запотевании или отказе камеры вследствие попадания воды могут рассчитывать на ее бесплатную замену.

Нередко начинают мерцать или тухнут огни ДХО. Чаще недугу подвержена левая фара. Причина – отказ драйвера вследствие перегрева. Конструкцией фары замена неисправной электронной платы не предусмотрена. Новая фара с ксеноном обошлась бы в 75 000 рублей. Но умельцы научились разбирать и менять плату, стоимостью 1500 рублей.

На машинах, собранных до июня 2013, года зачастую отказывал блок управления подогревом кресел. Недуг проявлялся слабым нагревом передних кресел. За новый контроллер попросят в районе 15 000 рублей. Проблемы с подогревом могут возникнуть и из-за обрыва нитей мата.

Заключение

Второй Сид порадует дизайном и качеством отделочных материалов. Но к выбору конкретного экземпляра надо подходить осторожно. Пристального внимания требует двигатель объемом 1,6 литра.

Замена клапана фаз газораспределения на двигателе EP6.

Современное законодательство в области экологии заставляет автопроизводителей конструировать более совершенные двигатели, повышать их эффективность и снижать выбросы вредных веществ в отработанных газах. Конструкторы учатся управлять процессами, которые ранее принимались с компромиссными усредненными параметрами. Одной из таких разработок является система изменения фаз газораспределения (CVVT). В этой статье мы не будет подробно описывать про фазы газораспределения, с этой информацией можно ознакомиться здесь.

Устройство системы CVVT

CVVT (Continuous Variable Valve Timing) – это система непрерывного регулирования фаз газораспределения двигателя, обеспечивающая более эффективное наполнение цилиндров свежим зарядом. Это достигается за счёт смещения момента открытия и закрытия впускного клапана.

Система включает в себя гидравлический контур, состоящий из:

Все компоненты системы устанавливаются в головке блока цилиндров двигателя. Фильтр системы VVT подлежит периодической чистке или замене.

Гидравлические муфты CVVT могут быть установлены как на впускном, так и на обоих валах ДВС.

В случае установки фазовращателей на впускном и выпускном распределительных валах эта система газораспределения будет называться DVVT (Dual Variable Valve Timing).

К дополнительным элементам системы также относятся датчики:

Данные элементы подают сигнал на ЭБУ двигателя (блок управления). Последний обрабатывает информацию и формирует сигнал на электромагнитный клапан, регулирующий подачу масла в муфту CVVT.

Муфта CVVT

Гидравлическая муфта (фазовращатель) имеет звёздочку на корпусе. Она приводится в движение ремнем или цепью привода ГРМ. Распределительный вал жестко соединен с ротором фазовращателя. Между ротором и корпусом муфты расположены масляные камеры. За счёт давления масла, создаваемого масляным насосом возможно смещение ротора и корпуса между собой.

Стопорный штифт необходим для работы фазовращателей в аварийном режиме. Например, при понижении давления масла. Он выталкивается вперед, что позволяет замкнуть корпус и ротор гидравлической муфты в среднем положении.

Как работает управляющий клапан-соленоид VVT

Данный механизм служит для регулирования подачи масла на задержку и опережение открытия клапанов. Устройство состоит из следующих элементов:

ЭБУ двигателя формирует сигнал, после чего электромагнит перемещает золотник через плунжер. Это позволяет перепускать масло в разном направлении.

Двигатель: система регулирования фаз CVVT

Принцип работы системы VVT

Система регулирования фаз предназначена для изменения фаз газораспределения клапанов. Воздух, всасываемый в цилиндры при работе двигателя имеет инерцию, и после окончания такта сжатия продолжает поступать в цилиндр. Если в этот момент задержать закрытие впускного клапана, то в цилиндр поступит больше воздуха, и его наполнение будет более эффективным.

В продолжение статьи об устройстве двигателя джили эмгранд рассмотрим остальные системы и узлы движков 4G15 и 4G18.

CVVT-Система непрерывного регулирования фаз газораспределения.

Принцип работы

Принцип работы системы заключается в изменении положения распределительных валов относительно шкива коленчатого вала.

Система имеет два направления работы:

Опережение

Масляный насос при работе ДВС создает давление, которое подается на электромагнитный клапан CVVT. ЭБУ за счёт широтно-импульсной модуляции (ШИМ) управляет положением клапана VVT. Когда необходимо отрегулировать исполнительный механизм на максимальный угол опережения, клапан перемещается и открывает масляный канал к камере опережения гидромуфты CVVT. Из камеры запаздывания жидкость в это же время начинает сливаться. Это позволяет переместить ротор с распределительным валом относительно корпуса в противоположное относительно вращения коленвала направление.

Например, угол положения муфты CVVT на холостых оборотах составляет 8 градусов. И так как угол механического открытия клапана ДВС составляет 5 градусов, фактически он открывается на 13.

Запаздывание

Принцип аналогичен предыдущему, однако клапан-соленоид при максимальном запаздывании открывает масляный канал к камере запаздывания. В это время ротор CVVT перемещаются в сторону направления вращения коленвала.

В автомобильной промышленности

У каждого производителя двигателей данная технология имеет своё название.

• AVCS (Subaru)
• AVLS (Subaru)
• CPS (Proton), однако на новых моделях с 2021 года Proton называет технологию VVT
• CVTCS (Nissan, Infiniti)
• CVVT (разработана компаниями Hyundai и Kia, также встречается на Geely, Iran Khodro, Volvo)
• DCVCP (General Motors)
• DVT (Ducati)
• DVVT (Daihatsu, Perodua, Wuling)
• MIVEC (Mitsubishi)
• MultiAir (Fiat/FPT)
• N-VCT (Nissan)
• S-VT (Mazda)
• Ti-VCT (Ford)
• VANOS (BMW)
• VALVETRONIC (BMW, PSA)
• VarioCam (Porsche)
• VCT (Alfa Romeo)
• VTEC, i-VTEC (Honda, Acura)
• VTi, (Citroen, Peugeot, BMW)
• VVC (MG Rover)
• VVL (Nissan)
• Valvelift (Audi)
• VVA (Yamaha)
• VVEL (Nissan, Infiniti)
• VVT (Chrysler, General Motors, Proton, Suzuki, Isuzu, Volkswagen Group, Toyota)
• VVT-i, VVTL-i (Toyota, Lexus)

Обслуживание

Без сомнения, система CVVT направлена на улучшение характеристик двигателя во всех режимах его работы. За счет наличия системы опережения и запаздывания открытия впускных клапанов двигатель имеет лучшую топливную экономичность и сниженные выбросы вредных веществ. Также она позволяет понизить обороты холостого хода без снижения устойчивости работы. Поэтому данная система используется всеми без исключения ведущими автопроизводителями.

Всем привет) Как человек который имел в пользовании две Сонаты, хочу Вам рассказать как распознать у себя «CVVT» на автомобиле Hyundai Sonata с двигателем G4GC Beta.

Достигаемые результаты

Позднее закрытие впускных клапанов
(англ. late intake valve closing, LIVC). Первыми реализациями изменения момента закрытия клапанов были системы, позволяющие оставлять клапан открытым дольше, чем в двигателе, не оборудованном такой системой. В результате был достигнут эффект выталкивания воздуха из цилиндра во впускной коллектор во время цикла сжатия. Вытесненный из цилиндра воздух повышает давление во впускном коллекторе, вследствие чего при следующем открытии впускного клапана воздух в цилиндр будет подаваться по б́ольшим давлением. В результате внедрения позднего закрытия выпускных клапанов достигается снижение потерь до 40 % во впускном тракте, а также снижение выбросов оксидов азота (NOx) до 24 %. Максимальный крутящий момент двигателя при этом снижается приблизительно на 1 %, а выбросы углеводородов не изменяются.

Раннее закрытие впускных клапанов

(англ. early intake valve closing, EIVC). Другим способом снижения потерь во впускном тракте, применимым на малых скоростях работы двигателя, является создание высокого разряжения во впускном коллекторе, используя раннее закрытие впускных клапанов. Для достижения этого впускные клапаны должны закрываться в ходе цикла впуска. При малой загрузке потребности двигателя в топливо-воздушной смеси небольшие, однако достаточно высоки требования к наполнению ей цилиндров, что возможно достигнуть внедрением раннего закрытия впускных клапанов. Исследования показали, что на двигателях с ранним закрытием впускных клапанов наблюдается снижение потерь во впускном тракте до 40 %, а также увеличение экономичности до 7 %. Также наблюдается снижение выбросов оксидов азота до 24 % в режимах с частичной нагрузкой. Возможной негативной стороной внедрения раннего закрытия впускных клапанов является существенное снижение температуры в камере сгорания, что может вызвать увеличение выбросов углеводородов.

Раннее открытие впускных клапанов

(англ. early intake valve opening). Ранее открытие впускных клапанов является способом существенного уменьшения токсичности. В традиционном двигателе для управления температурой в цилиндрах используется процесс, известный как перекрытие клапанов. При раннем открытии впускных клапанов часть выхлопных газов, перетекая через впускной клапан, попадает во впускной коллектор, где быстро охлаждается. При впуске инертные отработанные газы в значительной степени заполнят цилиндр, благодаря чему достигается снижение температуры в цилиндре и уменьшение выбросов оксидов азота. Также раннее открытие впускных клапанов улучшает объемную эффективность, поскольку объем выброса отработанных газов уменьшается в ходе цикла выпуска.

Раннее и позднее закрытие выпускных клапанов

(англ. early/late exhaust valve closing). Внедрение этих систем позволяет достигать уменьшения токсичности. В традиционном двигателе на цикле выпуска движением поршня отработанные газы выталкиваются в выпускной коллектор и далее в выхлопную систему. Посредством раннего и позднего закрытия выпускных клапанов возможно управлять объемом отработанных газов, остающихся в цилиндре. Оставляя клапан открытым дольше обычного, достигается более полное его очищение от отработанных газов и заполнение цилиндра б́ольшим объемом свежей топливо-воздушной смеси. При раннем закрытии выпускных клапанов в цилиндре остается больше отработанных газов, благодаря чему увеличивается экономичность. Система позволяет двигателю сохранять эффективность во всех режимах работы.

Неисправность фазорегулятора

Неисправности фазорегулятора могут заключаться в следующем: он начинает издавать неприятные трескающие звуки, замирает в одном из крайних положений, нарушается работа электромагнитного клапана фазорегулятора, формируется ошибка в памяти ЭБУ.

С неисправным фазорегулятором хотя и можно ездить, но необходимо понимать, что двигатель будет работать не в оптимальном режиме. Это повлияет на расход топлива и динамические характеристики двигателя. В зависимости от возникшей проблемы с муфтой, клапаном или системой фазорегулятора в целом, будут отличаться симптомы неисправности и возможность их устранения.

Логика работы CVVT

Система CVVT работает во всем диапазоне оборотов двигателя. В зависимости от производителя логика работы может отличаться, но в среднем это выглядит так:

• Холостой ход. Задача системы — повернуть впускной вал так, чтобы впускные клапаны открывались позднее. Это положение увеличивает устойчивость работы двигателя.
• Средние обороты двигателя. Система создает промежуточное положение распределительного вала, что позволяет снизить расход топлива и выброс вредных веществ с выхлопными газами.
• Высокие обороты двигателя. Система работает на выработку максимальной мощности. Для этого впускной вал вращается, чтобы обеспечить раннее открытие клапанов. Таким образом, система обеспечивает лучшее наполнение цилиндров, что улучшает характеристики двигателя внутреннего сгорания.

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.

См. также

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

Отключение фазорегулятора

Многих автолюбителей волнует вопрос — можно ли ездить с неисправным фазорегулятором? Ответ — да, можно, но нужно понимать последствия. Если же вы по каким-то причинам все же решите отключить фазорегулятор, то сделать это можно так (рассматривается на том же Рено Меган 2):

Заключение

Автопроизводители рекомендуют менять фазорегуляторы через каждые 100…200 тысяч километров пробега. Если он застучал раньше — в первую очередь нужно проверить его клапан, так как это проще. Глушить или не глушить «фазик» — решать автовладельцу, поскольку это приводит к негативным последствиям. Демонтаж и замена самого фазорегулятора — это трудоемкое занятие для всех современных машин. Поэтому выполнять такую процедуру можно только, если у вас есть опыт работ и соответствующие инструменты. Но лучше обратиться за помощью в автосервис.

Опции темы

Поиск по теме

Ребята, кто знает какие существуют признаки неработоспособности системы VVT-i? Либо же, если кто знает, отдельно клапана и муфты VVT-i?

Основные признаки: Тойота не едет, глохнет, дёргается, сильная потер мощности. откуды вопрос такой?

Жесткая работа коробки (пинки), ощущение спада мощности при разгоне, вибрация ощутимая, нажатый тормоз и RВ порой понижают обороты до 300-500 с перспективой заглохнуть. Сделаны раскоксовка, компрессия хорошая, промывка форсунок, все жидкости и фильтры поменяны. Недавно при диагностике на сканере при включении, кажется, чего-то, связанного с системой VVT-i, машина должна заглохнуть, вместо этого обороты падают низко, сильная вибрация, хочет заглохнуть, но работает, не глохнет. Предстоит разборка клапана, возможно очистка фильтра поможет. Но на данном этапе хочется все же понять в VVT-i ли дело. Если да, то в чем: клапане или муфте?

вряд ли эти симптомы намекают на неправильную работу VVTi

Свечи тоже новые. При переключении на прогретой АКПП с P на DR не ощущается толчка вообще. Дело в том, что коробка была показана специалистам, катались 2 раза, эти пинки «плавающие» с падением оборотов, то есть, то нет, как назло, когда катались их почти не было, они есть преимущественно при езде в плавном режиме. По мнению мастера по АКПП, коробка ТАК делать не умеет. Пинки, то есть постоянно, то их нет вообще, все плавно. По мнению этого специалиста дело не в коробке, а в двигателе. После чего машина была продиагностирована на сканере, после чего мне было сказано, что система VVT-i не работает. Возможно она то работает, то нет.

Если ввт умерла или близка к этому, то сразу же отметит соответствующим кодом. Машинка станет тупая (овощная) и небольшой расход топлива. При появлении ошибок, ввт тупо блокируется штифтом (клапан ввт не открывается и не подает давление масла для отжатия фиксирующего штифта) и распредвал остается в поздним углу, который соответствует положению для запуска двигателя. На коробке никак не отражается. Просто исчезает подхват на низких оборотах = обычному без ввт двигателю.

Ремонт фазорегулятора киа сид

Неисправности фазорегулятора могут заключаться в следующем: он начинает издавать неприятные трескающие звуки, замирает в одном из крайних положений, нарушается работа электромагнитного клапана фазорегулятора, формируется ошибка в памяти ЭБУ.

С неисправным фазорегулятором хотя и можно ездить, но необходимо понимать, что двигатель будет работать не в оптимальном режиме. Это повлияет на расход топлива и динамические характеристики двигателя. В зависимости от возникшей проблемы с муфтой, клапаном или системой фазорегулятора в целом, будут отличаться симптомы неисправности и возможность их устранения.

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

• исправные датчики положения коленчатого (ДПКВ) и распределительного валов (ДПРВ);
• отсутствуют неисправности в системе впрыска топлива;
• наблюдается пороговое значение впрыска фаз;
• температура охлаждающей жидкости находится в пределах +10°…+120°С;
• повышенная температура масла двигателя.

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.

Признаки неисправности фазорегулятора

О полном или частичном выходе фазорегулятора из строя можно судить по следующим признакам:

• Увеличение шумности работы двигателя. Из района установки распределительного вала будут исходить повторяющиеся лязгающие звуки. Некоторые автолюбители говорят, что они похожи на работу дизельного мотора.
• Нестабильная работа двигателя в одном из режимов. Мотор может хорошо держать холостые обороты, но плохо разгоняться и терять мощность. Или наоборот, нормально ездить, но «захлебываться» на холостых. На лицо общее снижение выходной мощности.
• Повышенный расход топлива. Опять же, в каком-то режиме работы мотора. Желательно проверять расход топлива в динамике по бортовому компьютеру либо диагностическому прибору.
• Повышение токсичности выхлопных газов. Обычно их количество становится больше, и они приобретают более резкий, чем ранее, топливный, запах.
• Повышается расход моторного масла. Оно может начать активно выгорать (уменьшается его уровень в картере) либо терять свои эксплуатационные свойства.
• Нестабильные обороты после запуска двигателя. Это обычно продолжается около 2…10 секунд. В это же время треск от фазорегулятора сильнее, а потом он немного стихает.
• Формирование ошибки рассогласования коленчатого и распределительного валов или положения распредвала. У разных машин их код может отличаться. Например, у «Рено» ошибка с кодом DF080 прямо указывает на проблемы с «фазиком». У других машин зачастую возникает ошибка p0011 или p0016, указывающих на рассинхронизацию системы.

Обратите внимание, что кроме этого, при выходе фазорегулятора из строя может проявляться только часть указанных признаков или проявляются они на разных машинах по-разному.

Причины неисправности фазорегулятора

Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:

• Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
• Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.

А вот причины поломки клапана vvt другие.

• Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
• Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
• Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.

Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:

• Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
• Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.

Демонтаж и чистка фазорегулятора

Проверку работы фазика можно выполнить и без демонтажа. Но для выполнения проверки по износу фазорегулятора его необходимо снять и разобрать. Чтобы найти где он находится нужно ориентироваться по переднему краю распредвала. В зависимости от конструкции мотора демонтаж самого фазорегулятора будет отличаться. Однако в любом случае, через его кожух перекинут ремень ГРМ. Поэтому нужно обеспечить доступ к ремню, а сам ремень нужно снять.

Отсоединив клапан всегда проверяйте состояние фильтрующей сетки. Если она грязная ее нужно почистить (промыть очистителем). Чтобы почистить сетку нужно аккуратно раздвинуть ее в месте защелкивания и демонтировать с посадочного места. Сетку можно промыть в бензине либо другой чистящей жидкости при помощи зубной щетки или другого нежесткого предмета.

Сам клапан фазорегулятора также можно очистить от масла и нагара (как снаружи, так и внутри, если это позволяет его конструкция) используя карбклинер. Если клапан чистый, то можно переходить к его проверке.

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

• Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки.
• Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна).
• Второй конец второго провода оставить пока в подвешенном состоянии.
• Запустить двигатель на холодную и оставить работать на холостых оборотах. Важно, чтобы масло в движке было остывшим!
• Подключить конец второго провода ко второй клемме аккумулятора.
• Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

• Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
• Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

• От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
• Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
• Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

• снять пластиковый держатель с разъема (сдернуть вверх);
• после этого появится доступ к внутренним контактам;
• аналогично нужно демонтировать заднюю часть корпуса держателя;
• после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
• на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
• собрать все в исходное положение.

Отключение фазорегулятора

Многих автолюбителей волнует вопрос — можно ли ездить с неисправным фазорегулятором? Ответ — да, можно, но нужно понимать последствия. Если же вы по каким-то причинам все же решите отключить фазорегулятор, то сделать это можно так (рассматривается на том же Рено Меган 2):

• отсоединить штекер от разъема клапана подачи масла на фазорегулятор;
• в результате возникнет ошибка DF080, а возможно и дополнительные при наличии сопутствующих поломок;
• чтобы избавиться от ошибки и «обмануть» блок управления, необходимо между двумя выводами на штекере вставить электрический резистор сопротивлением около 7 Ом (как указывалось выше — 6,7…7,7 Ом для теплого времени года);
• сбросить возникшую в блоке управления ошибку программно либо отсоединив на несколько секунд минусовую клемму аккумулятора;
• снятый штекер надежно закрепить в подкапотном пространстве, чтобы он не оплавился и не мешал другим деталям.

Заключение

Автопроизводители рекомендуют менять фазорегуляторы через каждые 100…200 тысяч километров пробега. Если он застучал раньше — в первую очередь нужно проверить его клапан, так как это проще. Глушить или не глушить «фазик» — решать автовладельцу, поскольку это приводит к негативным последствиям. Демонтаж и замена самого фазорегулятора — это трудоемкое занятие для всех современных машин. Поэтому выполнять такую процедуру можно только, если у вас есть опыт работ и соответствующие инструменты. Но лучше обратиться за помощью в автосервис.

Тема: Замена гидронатяжителя цепи и не веселое продолжение

Опции темы

Поиск по теме

Отображение

Замена гидронатяжителя цепи и не веселое продолжение

Пробег 27000, двигатель 1.6, авто 2014 года Ceed Jd

Вот чего чего, а в двигатель сида я не планировал лезть хотя бы до 100 тысяч пробега, но к сожалению это случилось.

Где-то тысяч 5 назад появился еле слышный шелест со стороны цепи, услышать посторонний человек его бы не смог, по этому я не придал этому особого значения, оказалось зря.

Вечер, машина простояла пол дня на улице, завел без проблем, но насторожили щелчки из мотора, которые усиливались при сбросе педали газа, доехал до гаража и забыл списав все на не прогретый мотор, естественно утром я не доехал до работы и встал. На холостом ходу машина работала без нареканий, хорошо заводилась, а вот ехать отказывалась, тахометр не давал крутить двиг выше 1500 и при сбросе газа глох, при этом был слышен все тот же треск! приплыли.

Башмак с успокоителем остались целыми, износа вообще никакого, а вот гидронатяжителю кирдык, через поршень свободно проходит масло да и сам натяжитель легко сдавливается руками,новый натяжитель с экзиста, почему то уже с новым номером, видимо ревизия.

Идет уже вторая неделя,мотор благополучно собран, все заводится, работает, ошибок никаких нет, НО после прогрева двигателя остался жуткий стук в моторе. Причем в диапазоне 1000-1500 оборотов он пропадает, далее появляется вновь. Уже раз 5 разбирал собирал клап крышку, проверил кучу вариантов, грешил на муфты CVVT, все живое, менял регуляторы подачи масла в CVVT местами, все тоже самое, поочередно снимал катушки, стук тот же, приходили мотористы, слушали чесали репу, предлагали бредовые варианты, выгнаны нахрен. Выхлоп стал с каким то мерзким запахом.

Сегодня поменял масло и фильтр, уже просто чтоб хоть что то сделать. хоть бы чек с*ка загорелся!
Появилась идея на счет мертвоговых датчиков распредвала, завтра буду нюхать их осцилографом, мысли про поршневую пока стараюсь не пускать в голову, ну не на 27000 пробега же.

Источник
