Philips 29pt8509 12 коды ошибок - Не ошибается лишь тот, кто ничего не делает!

25 Окт 2006

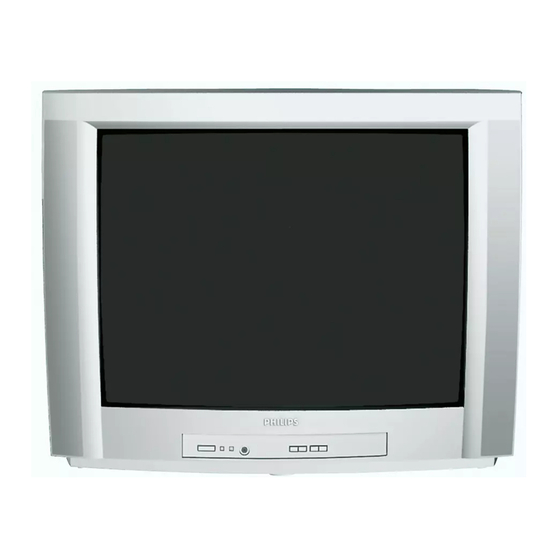

Philips 29PT8509/12 шасси A02E не включается после Stand-by.
Телевизор нормально работает до попытки перевода в дежурный режим. После чего больше не влючается (моргает светодиод). В буфере ошибки 1;11. Чтобы телевизор «завести» снова, нужно очистить буфер ошибок (замкнуть перемычку на SSB в SDM потом в SAM и т.д.). Дальше все повторяется с начала. Включается только сетевой кнопкой и работает до перевода в Stand-by. Дефект в SSB. Питание в норме, пульсаций не видно. Менял IC7100 PHX3000HL, смотрел подтягивающие резисторы на ее квадратной шине. Строчный импульс на F354 нормальный (3В). На контрольных точках защит аварийных сигналов не появляется (всегда 0В). EEPROM перешивал, процессор пропаял. К сожалению, заменить его нечем. Подскажите пожалуйста, если это все-таки проц, попробую поискать SSB, если П.О. отправлю в Москву специалистам (такую Flash мой AutoProg не поддерживает), или я на плате еще что-нибудь упустил?

25 Окт 2006

Почему решил что в SSB дело? Если выключить в дежурный режим и сразу попытаться включить то включается? Или не включатся из дежурного режима после некоторого времени?

25 Окт 2006

SSB падкидывалась с другого аппарата. Если перевести в дежурку, сразу не включается. Через пару секунд светодиод начинает мигать очень длинными вспышками.
Нажимаю на пульте включение, светодиод отмаргивает команды управления и дальше начинает показавать теже ошибки 1 и 11.

25 Окт 2006

по ошибкам неисправен процессор PNX3002E/*** не отвечают секции ADOC, MPIF

25 Окт 2006

Да, еще. Может не понятно написал. Вобщем, после дежурки телевизор даже не пытается включится. Видимо, ошибки возникают именно в момент перехода
в Stand-by. По первой квадратной шине визуально обмен нормальнай, уровни впорядке.

25 Окт 2006

25 Окт 2006

михалыч%, почему такая уверенность, обоснуй!

25 Окт 2006

По ошибкам-то оно все понятно. Все складно получается. Есть сомнение не програмный ли это глюк! Уж больно он какой-то странный.
Не похоже на «железо». Хотя… А наказывать человека SSB из за софтовых поблем не гуманно.

25 Окт 2006

DIMKA1969, Меняй проц! Однозначно!

25 Окт 2006

Сегодня опять с ним боролся. Ничего ему не помогает! Видимо, все-таки, проц… Читал на форуме что стоит он примено как SSB. Если не так — поправте.
Может, также подскажите, где в Москве заказать можно процессор или SSB. На АС-центры Philips у меня выхода нет.

26 Окт 2006

Готовлю клиента на замену SSB. Большое всем спасибо за поддержку!!!

28 Окт 2006

DIMKA1969 сказал(а):

На АС-центры Philips у меня выхода нет.

Ну что ж — очччень плохо. Мне легче, у моего друга выход есть, но правда по Украине!
А вообще проц стоит где то в 2 — 2,5 раза дешевле SSB. По моему!

28 Окт 2006

28 Окт 2006

А проц паять без паяльной станции нереально,так-что лучше SSB.

28 Окт 2006

А проц паять без паяльной станции нереально,так-что лучше SSB.
Было б чего, а припаять-то я его припаяю!

29 Окт 2006

И со станцией не припаяешь,только блок!

29 Окт 2006

И со станцией не припаяешь,только блок!
Припаять, равно как и отпаять, можно все. Но эта тема для другого раздела.

29 Окт 2006

А всё-таки интересно??Тема отмечена ,как решенная,но результата НЕТ?

29 Окт 2006

Да, вобщем-то, решать-то больше нечего. Если бы была возможность найти процессор, тогда имело бы смысл продолжать тему.
А так… Клиенту объявили цену за замену SSB, ждем согласия. А уж после замены платы, верю, ждет нас счастье! :mrgreen:

Источник

Не включается телевизор Philips: 6 типичных неисправностей

Телевизоры, как и любая техника, обладают своими недостатками и со временем выходят из строя. Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики. Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками.

Основные причины

Первое, на что следует обратить внимание – это кабель питания. Не исключено, что он был недостаточно воткнут в розетку. Убедитесь, что он находится в оптимальном положении и не пережат тяжёлыми предметами.

Затем осмотрите саму розетку или удлинитель, куда был подсоединён кабель. Обратите внимание на плотность соединения контактов. Будучи сильно разжатыми, происходит слабый контакт, из-за чего устройству недостаёт мощности для полноценного функционирования. Также это может стать причиной нагрева розетки и подгорания контактов, с высокой вероятностью короткого замыкания.

Иногда ЖК телевизор, включается не с первого раза. Многие, ошибочно начинают искать проблему в аппаратном оснащении плазмы, когда на самом деле, причина может крыться в пульте управления. Виной всему становятся севшие батарейки или поврежденный ик-порт.

Дабы засвидетельствовать поломку ПДУ, направьте излучателем на камеру смартфона, если лампочка не мигает, значит сели батарейки или есть прочие неисправности.

Запустить ТВ вполне реально с кнопки управления на корпусе.

Осмотрите сам приемник, нередко он оказывается в ненадлежащем состоянии, в результате падения или механического повреждения, например, попадания мяча в экран.

Если же техника вовсе не включается, и светодиод (лампочка на корпусе) всё равно мигает, следует изучить коды ошибок телевизоров Philips. Их вносят в руководство пользователя, приложенное в комплекте, что помогает определить проблему самостоятельно. К примеру, 3 последовательных мерцания сообщают о критическом состоянии блока питания и т. д.

Слетела прошивка

Стоит отметить, что ПО выходит из строя чаще, чем можно предположить. Проблема кроется в нестабильной подаче электроэнергии или внезапных отключениях от источника электроснабжения. В результате выгорает модуль памяти, что приводит к стиранию операционной системы.

После «слёта» прошивки, наблюдается черный экран, техника Филипс не будет запускаться с пульта, перестаёт подключаться к Wi-Fi или начинает зависать на вступительной заставке. В редких случаях наблюдается «съезд» изображения в одну из сторон.

К слову, необязательно идти к мастерам, ведь возможно осуществить ремонт своими руками. Единственное, необходимо иметь небольшой опыт в работе с программным обеспечением и быть удостоверенным, что все «тормоза» появились из-за софта.

Если после обновления ПО, телеприёмник Philips не ищет каналы, включается и сразу выключается, то это говорит о «симптомах» аппаратной поломки. Ну а в том случае, если ТВ никак не реагирует на команды, остаётся отнести его в сервисный центр.

Внимание! Перед прошивкой найдите точное название модели своего телеприёмника. Ошибка всего в нескольких буквах способна повлечь полное нарушение алгоритмов запуска. Загружать программное обеспечение требуется только с официального сайта производителя устройства.

Скачки напряжения

По причине перепадов электричества, перестают работать отдельные элементы питания главной платы. Зачастую именно они провоцируют пропажу изображения и отсутствие звука, при наличии видеоряда на экране. Загвоздка в том, что электрическая схема, без стабилизаторов быстро приходит в негодность.

Изначально – это характеризуется незначительными сбоями в работе операционной системы. Поначалу, их можно легко устранить, воспользовавшись полной перезагрузкой, с отключением техники от источника питая. Чуть погодя, если перепады и скачки не прекратятся, электроника прекратит взаимодействовать с пультом управления, перестанет видеть флешку или вовсе повлечёт за собой «падение ПО». Справиться с восстановлением работоспособности телеприёмника сможет только мастер в сервисном центре.

Обратите внимание! Позаботьтесь о сохранности ваших устройств, посредством покупки сетевых фильтров или стабилизаторов. Столь несущественные затраты, позволят уберечь дорогостоящую аппаратуру Филипс от частых поломок.

Сгорел блок питания

Блок питания телевизора Philips является наиболее слабым компонентом системы. Он выходит из строя по причине потери конденсаторами герметичности (так называемое «вспучивание»). Первыми признаками возможной поломки, становится свист или писк, при включении устройства. Настораживает подобное далеко не всех, что в итоге приводит к серьёзному нарушению в работе устройства, включая его полную замену.

Характеризуется неисправность БП пропажей изображения, активным мерцанием подсветки и резонным отключением TV. Признаки также могут варьироваться в зависимости от модели. Так, всё тот же свист, даёт о себе знать если:

Конечно, в современных аппаратах нечто подобное большая редкость. Искать источник шума самостоятельно не рекомендуется, ведь разобрав корпус на основные части, без должной практики легко зацепить другие, не менее важные части общей системы. Лучшим решением в сложившейся ситуации, будет посещение мастерской с полной диагностикой устройства.

Нередко перепады в подачах мощности приводят к повреждению центрального процессора. А поскольку он поставляется только с платой, ремонт обойдется в несколько раз дороже, нежели покупка одного только БП.

Питание инвертора

Следом за БП, чаще всего замене подлежит инвертор. По своей структуре, он выполняет ряд полезных функций, без которых невозможно представить стабильное функционирование телеприёмника.

Явным признаком поломки инвертора выступают:

Окончательно понять, что из строя вышел именно инвертор поможет только диагностика. Проводить её самостоятельно, ни в коем случае не рекомендуется, ведь без особых знаний и практике, существует вероятность задеть важные радиокомпоненты.

Дополнительно убедитесь, что антенна, подключенная ко входу TV заземлена. Иначе есть риск лишиться оборудования из-за сильной грозы.

Человеческий фактор

Самый недооценённый вариант из всех предложенных. Если говорить изначально, то невозможно пройти мимо того факта, что практически все люди не используют инструкцию по эксплуатации техники, в том числе и телеприёмника. Отсюда берётся ряд недопонимания как именно следует пользоваться оборудованием, куда подсоединять провода или как запустить таймер включения, чтобы аппарат не запускался внезапно посреди ночи.

Простая неопытность и нехватка знаний приводит к обращению в СЦ, с жалобами на неимения сигнала от антенны или проблем с определением HDMI. Куда хуже обстоят дела, когда неумелый покупатель решает самостоятельно заменить сгоревшие запчасти. Специалисты давно обращают внимания на обязательное наличие технического образования или опыта для взаимодействия с электрическими цепями TV. Поэтому не ставьте на кон исправность своей плазмы, а лучше обратитесь за помощью к квалифицированным мастерам.

Заключение

Из всего вышесказанного, нетрудно догадаться, что прежде, чем заявлять о полной неисправности новообретённой техники, необходимо обратиться за помощью к инструкции телевизора Philips. Быть может, она разъяснит, почему не включается аппаратура.

Если же оборудование Филипс отлично показало себя на протяжении последних лет, значит, причину нестабильной работы следует искать в аппаратной составляющей. Не исключено, что потребуется замена матрицы или БП. Если вы ни разу не обновляли ПО, то следует задуматься о «прокачке» софта, ведь нередко он оказывается виновником всех бед.

Таблица с кодами неисправностей телевизора филипс

Эта сволочь подмигивает мне три раза, ни где не могу нагуглить, чтобы это значило.

alexleon4: По ссылке комп у меня выдаёт:
страница, на которой вы находились, пытается перенаправить вас на недействительный URL.
Если копирую ссылку и вставляю в браузер до выходит на закачку.
Если просто тыкаю – тоже ошибку выдаёт.

это паходу не то шасси, эта модель указана в мануале на Q552.1E LA

There is a simple blinking LED procedure for board
level repair (home repair) so called LAYER 1 errors
next to the existing errors which are LAYER 2 errors (see
Table 5-2).
– LAYER 1 errors are one digit errors.
– LAYER 2 errors are 2 digit errors.
In protection mode.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• Fatal errors, if I2C bus is blocked and the set reboots,
CSM and SAM are not selectable.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• In CSM mode.
– When entering CSM: error LAYER 1 will be displayed
by blinking LED. Only the latest error is shown.
• In SDM mode.
– When SDM is entered via Remote Control code or the
hardware pins, LAYER 2 is displayed via blinking LED.
• Error display on screen.
– In CSM no error codes are displayed on screen.
– In SAM the complete error list is shown.

написано 3 блинка это или 12В или инвертор

Alex78: написано 3 блинка это или 12В или инвертор
Существует простой мигающий светодиод процедура борту
Уровень ремонта (ремонт дома), так называемые Layer 1 ошибки
рядом с существующей ошибки, которые LAYER 2 ошибки (см.
Таблица 5-2).
– Уровень 1 ошибки одну цифру ошибок.
– Уровень 2 ошибки 2 цифры ошибок.
В режиме защиты.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• Фатальные ошибки, если шины I2C блокируется, и набор перезагрузки
CSM и Сэм не выбирается.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• В CSM режиме.
– При вводе CSM: ошибка Layer 1 будет отображаться
миганием светодиода. Только последняя ошибка показано на рисунке.
• В режиме SDM.
– Когда SDM вводится через код дистанционного управления или
аппаратного булавки, LAYER 2 отображается с помощью мигающего светодиода.
• Ошибка отображения на экране.
– В CSM не коды ошибок выводятся на экран.
– В SAM Полный список ошибки показано на рисунке.

Спасибо, Alex78, Но нельзя ли рисунок с полным списком ошибок?
12v походу есть

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

В ремонте жк телевизоров Филипс есть ряд характерных для данной марки телевизоров особенностей. В жк телевизорах Филипс предусмотрена функция индикации ошибок в работе тв системы, в следствии которых происходит поломка телевизора. Количество циклических морганий индикатора соответствует коду ошибки телевизора.

Код ошибки 2 Led tv Philips

Индикатор периодично моргает 2 раза, сигнализируя об ошибке, которая у тв Филипс на разных шасси может отличаться. Ремонт телевизоров Philips с шасси QFU2.1E LA. Cпонтанная циклическая перезагрузка (включение-выключение телевизора) с кодом ошибки 2 в дежурном режиме (stand by) у телевизоров Philips 6 серии, на шассии QFU 2.1E LA, например, Philips 42pfl6877/60, 42pfl6007t/60 или 47pfl6008, однозначно, связана с неисправностью материнской платы. В сервисном меню (режиме SDM) индикация ошибки – 53. Функция сигнализации тв системы при сбоях в работе телевизора, которая прошита в процессорах отдельных марок и моделей телевизоров, в том числе Philips, рассмотрена в статье о кодах ошибок телевизоров.
Восстановление main в ходе ремонта жк телевизоров Philips данных моделей достаточно сложная и дорогостоящая работа. Обычно производится замена и прошивка в паре nand flash и процессора.
Найти новую материнскую плату QFU2.1E LA – проблема. Гарантии, что б/у экземпляр main board QFU2.1E LA не восстанавливался, нет. BGA контакты процессора или микросхемы памяти нанд флэш могут быть временно восстановлены путём нагрева микросхем. В данном случае это не панацея, т. к. через какое-то время неисправность телевизора c большой долей вероятности повторится. Причина рецидива – высокая термическая чувствительность процессора. Для отвода тепла от процессора, штатного алюминиевого радиатора не всегда достаточно. (Перегрев тв процессора.)
Один из способов восстановления процессора материнской платы рассмотрим на примере ремонта телевизора Philips 42pfl6007t/60.

Ремонт main board 310431365664

Шасси неисправного Led tv Philips 42pfl6007t/60, который не включался и сигнализировал ошибку 2, – QFU2.1E LA. Телевизор отработал около 5 лет, что соответствует заявленному производителем сроку службы. Это хороший показатель. Обычно процессор на этом шасси выходит из строя через 2-3 года эксплуатации. Нагрев процессора феном выявил отвал шаров (BGA контактов). После нагрева процессора функции телевизора восстановились. Совместно с клиентом было принято решение не применять классический и достаточно дорогой для данной неисправности main платы метод ремонта (ребол), а установить дополнительное охлаждение процессора. В качестве кулера телемастер использовал маломощный вентилятор от ПК, который был запитан от 12 V в схеме main board. Для установки вентилятора над процессором, в крышке корпуса было сделан квадратный вырез. Доработка дала положительный результат.
Спустя 6 месяцев (гарантийный срок ремонта) телевизор Philips 42pfl6007t/60 продолжает исправно работать.

Код ошибки 2 Led tv Philips на шасси QFU1.2E LA

В то же время в телевизорах Philips на шассии QFU1.2E LA, например, Philips 47PFL6008S/60, 42PFL6678S/12 два сигнала индикатора могут обозначать неисправность блока питания. Ремонт блока питания телевизора Филипс гораздо проще и дешевле по сравнению с ремонтом или заменой материнской платы телевизора Philips.

Обращение в тв сервис: телевизор Philips 32pfl5405h/60 не включается. Индикатор моргает 2 раза. Диагностика телевизора, которая проводилась на дому у клиента, подтвердила неисправность материнской платы 3104 313 64026. Шасси Q 552.1E LA. Если ремонт main платы телевизора Philips 42pfl6877/60 имеет смысл в силу того, что, во первых, найти замену не просто а, во вторых, если и есть б/у экземпляр, то стоить он будет однозначно дороже ремонта, то в случае неисправности main платы телевизора Philips 32pfl5405h/60 ремонт обойдётся дороже чем замена. Найти main board 3104 313 64026 значительно проще. Стоит такая материнская плата телевизора Филипс относительно недорого. В любом случае, замена выйдет дешевле чем трудоёмкий и продолжительный ремонт без 100% гарантии.

Коды ошибок телевизора фирмы PHILIPS шасси L01.2 Е АА
Philips L01.2 E AA chassis error codes

Код
Описание
Возможные причины и методы устранения

Нет ошибок
Все исправно

1
Защита от рентгеновского излучения
Завышено напряжение на аквадаге кинескопа (только для моделей, поставляемых в США)

2
Защита строчной развертки
Активны сигналы ЕНТ_о, EHT_info. Не проходят или отсутствуют синхроимпульсы от блока синхронизации. Неисправны транзисторы 7402, 7401, 7403, 7404 или элементы, обеспечивающие их режим

3
Защита кадровой развертки
Активен режим V_guard. Неисправна микросхема TDA8359/TDA9302. Отсутствует напряжение ±13В

4
Ошибка стереодекодера
Нарушен обмен данными между микропроцессором и стереодекодером 7831 по шине I2С. Неисправен стереодекодер, либо сигналы шины до него не доходят.

5
Ошибка сигнала Reset. Защита по питанию+8В
Ошибка сигнала Reset по включению питания. Перегрузка по цепи +8В

6
Общая ошибка цифровой шины I2C
Шины SCL или SDA замкнуты на общий провод. Шины SCL и SDA замкнуты между собой. Обрыв нагрузочных резисторов шины (микропроцессор имеет выходы с открытым коллектором).

7
Защита по перегрузке
Активный сигнал Power Down. Неисправность в цепи 4-12 В. Проверяют исправность УМЗЧ 7901 (7902), транзистора 7561.

8
Защита при коррекции растра (E/W)
Только для широкоформатных телевизоров. Проверяют исправность транзистора 7606 (А7) и его внешних элементов.

9
Ошибка EEPROM
Нарушен обмен данными по шине I2C между EEPROM и микропроцессором. При подобной неисправности возможна внутренняя ошибка EEPROM.

10
Ошибка тюнера при работе с шиной I2С
Неисправен тюнер 1000. Сигналы шины не доходят до тюнера.

Отсутствует питающее напряжение на тюнере.

11
Защита по уровню черного
Не устанавливается уровень черного. Проверяют исправность видеоусилителей на плате кинескопа и кинескоп.

Источники:

https://expertland. ru/televizor/philips-ne-vklyuchaetsya

https://4apple. org/tablica-s-kodami-neispravnostej-televizora-filips/

Источник

PHILIPS 29PT8509/12 Не включается из дежурки.
Марка (бренд) аппарата: PHILIPS
Модель: 29PT8509/12
Шасси: A02E AA
Состав TV:
процессор PNX3002E/N302,
память 24C64W6,
видео PNX3000HL,
тюнер UV1316E,
УНЧ TDA7497Z,
КР TDA8177,
ПК TDA6108JF, Т
ДКС 1392.9014A C07,
HOT BU2520DX.
Телевизор поступил с проблемой » не выходит из ДР»
Светодиод ДР горит в полнакала, попыток запуска нет ни с пду, ни с локалки.
Напряжения дежурки присутствуют, 12в и 5,1в.
Подозреваю 100Гц блок SSB,но методику проверки для уточнения не знаю, так как никогда не сталкивался с такой проблемой.
Может кто подтолкнёт в нужном направлении?
Если всё будет указывать на неисправность этого модуля- ремонт продолжен не будет,
за аппарат не будут просто платить столько, сколько это стоит.
Схему прикладываю.
Похожая тема здесь —
PHILIPS 29PT8639/12 ( A02E AA ) не включается (РЕШЕНО)
В принципе кроме схемы к нему ничего и не искал, почитал эту тему, и ещё больше убедился, надо отдать ящик обратно.
У меня он вообще не моргает, он ТРУП со светящимся еле- еле светодиодом ДР.
Когда плату SSB вынул, и включил- при вкл. слышно, как реле срабатывает, а при установленном модуле- труп,
даже никаких попыток подмигнуть нет.
Из прочтённого есть что попробовать,но не знаю, там тоже закончилось заменой модуля.
Совет:
— Есть у меня модуль SSB для подставы.
Там дефект — подушка по вертикали. Был бы ты поближе…
Впрочем, если будешь бороться с этим аппаратом, то могу запаковать и выслать.
Решай. По тому , как ты описал дефект, похоже , что именно в модуле и проблема. Искать можно, но муторно, испытывал на себе.
Ответ:
Надо переговаривать с клиентом, но я неоднократно уже писАл, что у нас лучше купят новый, чем заплатят более 1-1.5тыс за CRT.
И клиенту всё равно, 100Гц он или нет.
Пробовал замкнуть контакты серв., тоже не запустился, а так вроде всё проверил, ничего подозрительного.
Только с 8 вольтами непонятка, объясни, когда они появляются, вот в дежурке их нет.
Совет:
— Если ты имеешь ввиду напряжение +8,6 V, то оно появится при переходе ТВ в рабочий режим.
Ответ:
Ну я так и думал, про 8вольт, что они потом появляются. Попробую ещё покопать, но это уже от делать нечего.
Если что «нарою»- отпишусь, а нет, то тему в корзинку.

Как я и предполагал, после переговоров с клиентом тот решил ТВ забрать и купить себе новый. Куда он собрался определить этот- спрашивать не стал.

Источник

Телевизор philips 29pt8520/12 мигает индикатор один короткий один длинный

шасси ES.1E ошибка 1

вход в сервис

нажать на пульте 062596 и кнопку (i) или MENU.
Выход STANDBY

Прозвонил строчный транзистор BU 2527AX коллектор эмиттер без отпайки

пробой (КЗ) отпаял проверил исправен

Без транзистора звоню пробой посветил фонариком на

конденсатор 2411(2414) стоит между коллектором и эмиттером зеленый дисковый

трещина и нагар отпаял прозвонил пробой

Номинал определить не удалось напряжение 2 kv

по мануалу выяснил ставят 1800пик 2200пик

С начало поставил 1800пик заработал экран сужен по бокам на 6мм

поставил 2200пик экран растянулся до нормы

Красноярск ремонт телевизоров т. 8 902 918 93 34

==============

==========

===========

Источник

Знаток

Регистрация: 01.06.2012

Адрес: Украина

Сообщений: 1,435

Репутация: 107

подскажите номинал резистора 3495 сильно почернел не видно колец и выбивает ошибку 13,нет запуска строки,а если запускается то на пару секунд и начинаед мигать ошибка,шасси для меня сложное первый раз такое попалось,единственое что проверил это все литы в шаси

Последний раз редактировалось bevelsi; 18.04.2014 в 20:49.

Оценка

Приглашаем 22 июня на вебинар, посвященный подходу компании MEAN WELL к созданию мощных управляемых систем низковольтного и высоковольтного питания и зарядных установок для промышленного, технологического, телекоммуникационного, медицинского, радиопередающего и другого оборудования, а также для систем альтернативной энергетики. На вебинаре мы рассмотрим новинки и серийную продукцию в концепции «3+N», расскажем об этой концепции и о том, как создать из готовых модулей систему питания мощностью до 360 кВт с напряжением до 380…400 В (постоянного тока). Будут представлены ИП с рециркуляцией энергии для тестового оборудования и модули управления питанием.

Эксперт

Регистрация: 26.12.2010

Адрес: Санкт-Петербург

Сообщений: 2,643

Репутация: 953

Гуру, ты когда научишься правильно оформлять тему? Это модель 29PT8509/12, а шасси -A02E. Схем полно, качай и смотри.
http://archive.espec.ws/section324/file14030.html

Последний раз редактировалось Alex-A-N; 18.04.2014 в 15:33.

Оценка

Знаток

Регистрация: 01.06.2012

Адрес: Украина

Сообщений: 1,435

Репутация: 107

Я бы скачал:-)Не могу просмотреть,смартфон рар не открывает,также и на нетбуке с виндовс какаято фигня и он тоже не открывает рар фаил

Оценка

Эксперт

Регистрация: 26.12.2010

Адрес: Санкт-Петербург

Сообщений: 2,643

Репутация: 953

Цитата:

Сообщение от bevelsi

Поставь другой архиватор на нетбук, их бесплатных куча.

3495 на той схеме, которую качнул 33к, а в спецификации 15к. Стоит в E/W, то бишь в коррекции.

Оценка

Знаток

Регистрация: 01.06.2012

Адрес: Украина

Сообщений: 1,435

Репутация: 107

ага понятно,это по строке в него подушка была,а один длиный и три коротких што за ошибка?

Оценка

Эксперт

Регистрация: 26.12.2010

Адрес: Санкт-Петербург

Сообщений: 2,643

Репутация: 953

Оценка

Знаток

Регистрация: 01.06.2012

Адрес: Украина

Сообщений: 1,435

Репутация: 107

Читал уже много по этому телевизору:-)

Оценка

Эксперт

Регистрация: 22.09.2009

Сообщений: 3,600

Репутация: 981

Цитата:

Сообщение от bevelsi

ага понятно,это по строке в него подушка была,а один длиный и три коротких што за ошибка?

Ошибка 13, догадливый ты наш. А описать состояние или картинку не надо, прежде, чем вопрос спрсить?

__________________
Работает — не лезь. Не полезешь — не убьёт.

Оценка

Знаток

Регистрация: 01.06.2012

Адрес: Украина

Сообщений: 1,435

Репутация: 107

там ещо какаята ошибка есть так как мигает по другому,раз 13 другой раз помоему 12,

Оценка

Специалист

Регистрация: 16.11.2011

Адрес: г.Кемерово

Сообщений: 1,226

Репутация: 377

Цитата:

Сообщение от bevelsi

раз 13 другой раз помоему 12,

надо поточнее

Оценка

Источник

Не в сети

Регистрация: 17/11/08

Сообщения: 9

Вход или регистрация для ответа

Philips 29PT8509/12 шасси A02E сервисное меню,срочно.

Состав: PNX3008E/N302, 24C64W, TDA8177, TDA6108, BU2520DX,13929014A
Телевизор работает в стартовом режиме.Включается,появляется изображение вверху сжатое,нижняя часть растра тёмная и сразу же выключается,затем снова включается и процесс повтаряется.Проверил в кадровой(кажется)всё.Возможно ошибку нужно искать в сервисе.Помогите пожалуйста,как войти и что там должно быть прописано.Нужно срочно.

Темы без ответов:

Источник

Инструкции по эксплуатации

2

Языки:

Preview

Philips 29PT8509/12 инструкция по эксплуатации
(112 страниц)

Языки:Английский, Венгерский, Испанский, Польский, Португальский, Русский, Словацкий, Турецкий, Чешский
Тип:
PDF
Размер:
3.82 MB

Просмотр

Preview

Philips 29PT8509/12 инструкция по эксплуатации
(112 страниц)

Языки:Греческий, Датский, Итальянский, Немецкий, Нидерландский, Норвежский, Финский, Французский, Шведский
Тип:
PDF
Размер:
3.78 MB

Просмотр

На NoDevice можно скачать инструкцию по эксплуатации для Philips 29PT8509/12. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации Philips 29PT8509/12. Инструкции по использованию помогут правильно настроить Philips 29PT8509/12, исправить ошибки и выявить неполадки.

Источник

— Philips 29 PT9007/58 (Shassis EM2E) Неисправность: при включении сетевой кнопки
слышен запуск строчной развертки, появляется кратковременно высокое напряжение. Растр не
появляется, срабатывает защита и светодиод на передней панели телевизора начинает
моргать с частотой 3 Гц (3 раза в секунду). Отключили защиту отпаяв стабилитрон 6405
BZM55-C39 (тип SMD). Телевизор запустился, нарушена коррекция растра по строкам. Вошли в
сервисное меню: для чего нажали на пульте 062596 и нажали (i+) и сбросили буфер ошибок.
Попробовали регулировать размер растра по горизонтали, растр остается большим, нет
регулировки. Найден оборванный резистор 3483 согласно схемы 1К, на самом деле установлен
100 Ом. Растр начал регулироваться. Впаяли наместо стабилитрон 6405, опять сработала
защита. Опять отпаяли стабилитрон и зашли в сервисное меню – в буфере указана ошибка 005.
Сервисная инструкция указывает на проблему с питанием +8 вольт. Проверили напряжение
питания 5 вольт и 8 вольт – норма. (проверять на процессоре OTC ножка 105 ( +8 ), 106 ( +5 )).
Виновник всех бед конденсатор 2495 100n (тип SMD).

— PHILIPS-21PT136B/58. Неисправность: Включается из дежурного режима, светодиод
на передней панели телевизора реагирует на команды с ПДУ. Нет звука и изображения.
Напряжение на выводе 36 TDA8362Е — запуск строчной развертки — завышено. Микросхему
заменить.

— Philips 28GR6780 Неисправность: Нет изображения, экран залит молоком. При
возникновении поломки был запах гари. Визуально обнаружен прогоревший R3331 = 1 ом. Он
установлен в цепи питания коммутатора видеовхода.

— Philips 28GR6780 Неисправность: Пробиты выводы управления коммутатором
диапазонов тюнера. Остальные функции процессор TMP47C634N-R364 отрабатывает
исправно. Найти такой процессор крайне сложно. Вариант ремонта при отказе некоторых
функций микропроцессора. Процессор управляется пультом RС-5 . К телевизору был подключен
дополнительный, стандартный МДУ на ЭКР1568ВГ1(понимает этот же пульт). Коммутацию
диапазонов выполняет уже он. Модуль питается от телевизора. Неудобство в настройке
каналов, – но это уже мелочи. Таким образом, доработанный телевизор, эксплуатируется
более года.

— Philips 28GR6780 Неисправность: Периодическое сужение растра по горизонтали.
Замена транзистора BD236 в цепи регулировки размера (он установлен на радиаторе).
Подходит КТ837В.

— Philips 28GR6780 Неисправность: нет кадровой развертки. После устранения
неконтакта на разъеме отклоняющей системы – на изображении сверху экрана, –«гармошка».
Причина в неконтакте чип резистора 150 ом. Он установлен рядом с разъемом, параллельно
кадровой ОС.

— Philips 28GR6781. Нет Общей синхронизации. Мерцание изображения. На разных
каналах , по разному. После прогрева может нормально заработать. Замена конденсатора по
питанию TDA2579A (на 10 выв.)

— PHILIPS 14PT138A/58R (L7.1A AA chassis) Искаженный, слабый звук. С НЧ-входа звука
нет. Причина – неисправна внутренняя цепь мс.TDA8362E между выводами 1 и 50
(переключатель TV/AV – регулируемый усилитель). Если НЧ-вход не используется, то можно
устранить дефект, перекинув вход УМЗЧ (С2120) с выв. 50 TDA8362E на выв. 1 (выход
нерегулируемого усилителя) TDA8362E.

— PHILIPS-21PT136B/58. Звук есть, накал есть, экран темный. Выкручивание ускоряющего
результата не дает. Напряжения на катодах 30-40в (т.е. по катодам труба не заперта).
Проверка показывает отсутствие ускоряющего напряжения на выв.7 (G2) панели кинескопа.
ТДКС? Но при отрыве провода ускоряющего от платы кина напряжение появляется. Вывод –
«подсадка». Замеряем сопротивление выв.7 относительно «земли» ПК и получаем 2.5кОм!
Снимаем ПК с трубы – замыкание пропадает. Проверка показывает межэлектродное замыкание
выводов 7 (G2) и 5 (G1) кинескопа (взаимное сопротивление около 1кОм), а выв.5 (G1) через
R3279 (1.5кОм) на ПК сидит на «земле» ПК. Отсюда искомые 2.5кОм! При отрыве 3279 от
«земли» и припайке уск. провода на место получаем искаженное, размытое изображение с ЛОХ.
Устранить межэлектродное и восстановить нормальную работоспособность трубы удалось
следующим методом: 1.Ставим 3279 на место. 2. ставим перемычку по выв. накала; 3. отрываем провод уск. от ПК; 4. выдергиваем провод фокусировки из панельки кина; 5. Вкл. TV, 3-4 раза касаемся на несколько сек. проводом фокуса выв. 5 панельки кинескопа. После данной операции работоспособность кинескопа полностью восстановилась.

— PHILIPS 33CE536/30R Chasiss 3A Неисправность: сначала, при включении телевизора,
подергивается нижняя часть растра, затем она сжимается до средины, через несколько
секунд растр принимал нормальный размер и телевизор мог работать не предсказуемо
сколько, как не предсказуемо было появление этого дефекта вновь. Причиной этой
неисправности был «плавающий» обрыв конденсатора 2582, включенного с 22 ножки
микросхемы TDA8432 на корпус. Этот конденсатор отвечает за размер по вертикали.

— PHILIPS 14GR1221/59R Из слов хозяина, периодически произвольно выключался, затем
вообще перестал включаться. Вышел из строя C3795 — заменил на наш КТ8108, аппарат
заработал но произвольное выключение повторилось. При проверке 103,5 V — напряжение в
норме, но если выставить с помощью переменного резистора 103,0 V дефект исчез (видимо
тиристор F2D очень чувствителен на небольшие изменения напряжения).

— Philips 14GR1221/59R Неисправность: Cтрочная развертка работает в режиме
старт-стоп, либо этот дефект появляется с прогревом. Если повернуть подстроечный
резистор AGC против час. стрелки, TV начинает работать нормально (некоторое время).
Причина — пробой конденсатора 2021(22nF).

— Philips 25PT5207/60 Неисправность: Не включается из дежурного режима (строчная и
кадровая запускаются и через 5-8 сек выключается в дежурный режим). Оторвана ножка
конденсатора 2493 (рядом с базой строчного транзистора), поэтому срабатывает защита по E/W коррекции.

— Philips 25PT5324/58 шасси A8.0 Неисправность: Не включается из дежурного режима,
начинает моргать светодиод после кратковременного запуска строчной развертки.
Причина: непропай одной ноги трансформатора на плате коррекции растра. Также нужно
пропаять первую ногу разъема на отклоняющей системе (болезнь ОС Philips).

— Philips 14PT1345 шасси L9.2 Неисправность: Со слов клиента аппарат после грозы.
Изначально не запускалась СР, после замены предвыходного транзистора СР пытается
запуститься (моргает светодиод). Если TV принудительно включить в рабочий режим
(отпаять 19н. проц.), то СР запускается появляется растр немного уменьшенный по горизонтали и по вертикали только верхняя половина. Замерив частоту запускающих имп. СР получил что-то около 20кГц. Замена видеопроцессора, кадровой не помогли. Оказалось, что в момент старта импульс запуска СР генерирует мс 7607 NE555D, а уже после старта СР начинает работать 8842. После длительных мучений TV заработал после замены конденсатора 2651 100мкФ/25В (по схеме 10мкФ) и пропаивания транзистора 7620 и стабилитрона 6612.

— Philips 25PT4103_60 шасси L6.2 Неисправность: С прогревом уменьшается размер по
горизонтали, картинка начинает релаксировать. Питание 130В вместо 150В. Причина —
потеря емкости конденсатора 2515 100мкФ/160В.

— PHILIPS-14GX8512 после замены ТДКС, TDA8362, ТДА3653В, светодиод на передней
панели мигает, замена 6474 (стабилитрон 5,1в).

— PHILIPS 28GR770/22B Неисправность: телевизор не включается, на выходе блока
питания вместо 145в (50в). После установки перемычки между базой и эмиттером строчного
транзистора появилось 145в, требуется замена ТДКС 37554.

— PHILIPS 14PT1345 Шасси L9.2E AA. Процессор SAA5542PS/M4/0270. Неисправность:
нет изображения, звук есть. При проверке блока питания напряжения в норме, накал есть,
высокое и ускоряющее напряжения в норме. Подозрение впало на видеопроцессор TDA8842S.
Замена данной микросхемы ничего не изменила. Была проверена прошивка флеш-памяти
24С08, но и это ничего не дало. Осталась кадровая. После замены микросхемы TDA9302H
телевизор заработал нормально.

— PHILIPS 21PT133A/58R Неисправность: телевизор не включается, светодиод на
передней панели моргает постоянно. Иногда телевизор может запуститься на 10 — 15
секунд и снова выключается и моргает светодиод. Неисправен транзистор 7219 BC338.
Тестер показывает, что транзистор исправен.

— Philips 21PT136B/58 Неисправность: при включении на изображении видно выбивание
строк, через минуту шьет уже конкретно по всем признакам ТДКС яркость убираешь почти
не шьет. Поменял то же самое, подставил все емкости в коллекторной цепи то же самое,
причем не фона на изображении нет, размер не гуляет окозалось так вела себя емкость в
БП 47мкф на 200v

— PHILIPS 43PP8420 Proection. На экране несведение красного, размах и форма сигнала не
регулируется. На выходе STK392-120 (-15V)После замены IC на выходе -0,5V, дефект остался.
Причина в изменении сопротивления резисторов 6,8 ом в цепи обратной связи-замена.

— PHILIPS — 28PT4103/160 Неисправность: растр сжат по бокам на 10-15 см с каждой
стороны. В обрыве С2915 0,39х250V

— Philips GR1234/58R: Неисправность: при включении выходит из Standby, гул в
динамике, экран темный. Причина- индуктивность L5524 увеличение сопротивления, вместо
0.6ом – 8ом. Можно заменить резистором R=0.22-0.6 ом./1w.

— PHILIPS 14PT 138A Неисправность: примерно через полчаса работы растр начинает
заливать синим цветом. Не спешите менять TDA8362. Причиной данной неисправности может
быть емкость по 8 ножке TDA8395P декодера SECAM.

— Philips Goya Brillant 889. Неисправность: Релаксация питания, кратковременное
отключение, мог работать часами не отключаясь и не реагируя на простукивание. Причиной
поломки оказался подстроечный резистор на модуле питания, регулирующий +142 в.

— Philips 20GX8552. Неисправность: при включении телевизор уходит в защиту,
светодиод мигает. При принудительном запуске СР нет напряжения +8V на выводе 10
TDA8362. Обрыв транзистора 7219 (2SС338)

— PHILIPS 14PT1342/58 (шасси L6.1AA) Неисправность: периодически теряется
управление, процессор TMP47C1637N-RA19 «подвисает», цепи питания и сброса исправны.
Причина – неисправен сам процессор, помогла «прожарка».

— PHILIPS 14PT1342/58 (шасси L6.1 AA) Неисправность: проскакивает станции при
настройке. Заменен кондер контура AFT на внешний 62р. После небольшой подстройки контура
все заработало нормально.

— PHILIPS 21GX54A Неисправность: телевизор включается после нескольких нажатий
на сетевую кнопку, блок питания может запуститься, а может и нет. Внешне выглядит как
непропай. Тотальная пропайка узла питания не помогла, заменены были все конденсаторы в
первичном узле питания, все транзисторы, диоды — безрезультатно, пока не поменяли
импульсный трансформатор, после чего все заработало. Это один из тех редких случаев, когда меняют импульсник.

— Philips, шасси L6.2A. Неисправность: не работает коррекция геометрических
искажений по горизонтали. Растр сужен, подушка. Неисправен транзистор 7908
«STP4NA40F1». Такого транзистора не нашёл. Поставил «STP4NB80». Коррекция не работает.
После поиска обнаружил обрыв конденсатора 2913 390n. После замены — всё нормально.

— Phillips 21PT136B/58 Shassis Anibus A5 Неисправность: На экране по центру узкая
вертикальная полоса. Обрыв конденсатора 9474. Стоит радом с ТДКС

— Philips 21PT133A (шасси ANUBIS S DD). Неисправность: после замены строчника 1142
5041, телевизор проработал полчаса и перестал включаться. Индикатор дежурного режима
моргает. Питание 8 вольт на TDA8362 отсутствует. Оказалось, отпаялся коллектор
транзистора 7219 BC338. Однако, после пропайки транзистора, 8 вольт не появилось, хотя
транзистор звонился как нормальный, даже выпаянный. За неимением транзистора поставил
крен на 8 вольт, кстати и радиатор рядом проходил.

— PHILIPS 29PT8507/12 (шасси EM2E AA). Неисправность: растр моргает ярким синим
светом с линиями обратного хода, с нарушением коррекции растра. После чего
срабатывает защита, и индикатор дежурного режима начинает быстро мигать. После
проверки соответствующих цепей, пришёл к выводу: межэлектродное замыкание катода синего.
Попробовал устранить замыкание методом постукивания по горловине кинескопа. Положил
телевизор на мягкую поверхность экраном вниз и слегка постучал по горловине. После этой
операции телевизор ожил. Правда гарантии владельцу, естественно, никакой не дал.

— PHILIPS — 28PT4103/00 шасси L6.2 Неисправность: нет кадровой развертки, все
вторичные напряжения блока питания занижены. Виновником оказался конденсатор 2515
47,0х160в

— PHILIPS 21PT133A/58R Неисправность: непериодически пропадает растр. Высокое,
накал, звук остаются. При увеличении ускоряющего видна узкая полоса, проблема в кадровой
развертки. Причина: непериодический отказ транзистора стабилизатора 8В для питания
видеопроцессора TDA8362Е. Тип 2SС338, маркировка по схеме 7219, находится около СКАРТА,
за радиатором. Примечательно, что при отказе 8В падало всего на вольт, строчная развертка
продолжала работать, а кадровая — переставала.

— Phlips 20PT138/58R Неисправность: периодически пробой 7445 BUT11AF. Неисправны
7440 BC847 (SMD) или дроссель (5442) в базе 7445.

— Philips 14PT1556 шасси L01.2aa Неисправность: отсутствует звук, УНЧ исправен.
Детальное изучение схемы привело к мысли, что неисправен процессор или «слетела»
прошивка в микросхеме памяти. После перепрошивки 24С16 всё ОК!

— PHILIPS 20GX8552/59T. Неисправность: не включается, мигает светодиод на
передней панели. Питание на 10н микросхемы TDA8362 было занижено. Причина
неисправности в транзисторе 7519 ВС338.

— PHILIPS 29PT9008/12 шасси EM2 Неисправность: при включении на секунду появляется
высокое, затем телевизор переходит в дежурный режим, на панели мигает светодиод.
Отпаял стабилитрон 6405 (защита) телевизор включился изображение в норме, на +
конденсатора 2642 100,0х50 напряжение плавно возрастает от0 до70V. + конденсатора
соединён с катодом стабилитрона пройдя по цепочки по базе чип транзистора 3465 обнаружил
оборванный SMD резистор 5464 (22Ом ).

— Philips 29PT8508/12. Шасси ЕМ2Е. Неисправность: есть изображение и звук, но растр —
подушка, питание строчной развертки занижено (при нагрузке на лампочку напряжение
нормальное 140в). Причина — короткое замыкание в трансформаторе поз. 5422, 5424 (в схеме
стоит первичной обмоткой последовательно с отклоняющей системой, а вторичной включен в
схему цепей коррекции растра). Визуально дефект обнаруживается только после размотки
трансформатора. Количество витков не большое – можно легко перемотать.

— Philips шасси GR2.2AA Неисправность: БП не включается в рабочий режим,
релаксирует, может включится после пропайки или замены любой детали, на следующий
день повтор. Виновна — CNR50 (микросборка с оптопарой).

— Philips шасси GR2.2AA Неисправность: периодически выходит из строя силовой
транзистор строчной развертки. Кольцевая трещина на разъеме самой отклоняющей
системе.

— PHILIPS 32PW960B/58 Shassis FL2.24, FL2.26, FL2.27 Неисправность: со слов владельца
в телевизоре, что то хлопнуло и он выключился. При включении светится светодиод
дежурного режима. Перевод в рабочий режим с пульта ДУ и передней панели телевизора —
игнорируется. Неисправен конденсатор 2504 222K 3KV (2200pf 3kv). Конденсатор звонится
тестером, накоротко!

— PHILIPS 28GR6780/58R. Неисправность: нет изображения , звук есть. На темном фоне
чередующиеся горизонтальные полосы. Устранить дефекты пайки микросхем на плате
телетекста (установлена вертикально к основной плате.)

— Philips 21PT3882/59R Shassis L9.2E Неисправность: телевизор включается, есть звук,
темный экран. При добавлении ускоряющего напряжение появляется синий растр. На
модуляторах кинескопа 250 вольт — кинескоп заперт. Периодически может появляется
картинка со смещенной фазой изображения. Обрыв сопротивления 3404 номинал 12Ком.
Сигнал регулировки фазы поступает через данное сопротивление на 41 ножку микросхемы
TDA8844.

— PHILIPS 25PT4103/60. Неисправность: при включении, работает недолго, секунд 20,
иногда меньше, затем выключается. Потом снова включается, и так, несколько раз. Затем
переходит в дежурный режим. Дальнейшее включение возможно только после отключения
от сети. В блоке питания заменил злополучный транзистор 7505 ВС337-25 и рядом стоящий
конденсатор 22,0х50в.

— Philips 25CE6269. (шасси CP-110). Неисправность: телевизор не запускается, блок
питания пищит. Дефектным оказался строчный трансформатор 37054, заменён на HR6214.
После запуска проявились следующие проблемы: отсутствие звука — заменена микросхема
обработки звука TDA8190, севшая аккумуляторная батарея 1901 — заменена на два
аккумулятора GP 1,2В 300 ма/h, на изображении искажения в виде дрожания картинки
(особенно заметно на вертикальных линиях) — заменён электролитический конденсатор 2633
(фильтр питания предвыходного каскада строчной развёртки) 100,0х25 В

— Philips 28CE6298/10B. Неисправность: после отключения сети забывает настройки.
Причина в неисправном аккумуляторе 2.4 в.

— PHILIPS 21PT166B/60P Неисправность: темнеет экран в процессе работы, звук в
норме. Причина в регуляторах фокусировки и ускоряющего напряжения ТДКС. Видна трещина
по периметру блока регуляторов. Можно попробовать произвести ремонт блока регуляторов.
Разобрав растянуть пружинки под угольными движками регуляторов всё собрав, хорошенько
обжать пластмассовыми обжимами и сверху укрепить изолентой.

— Philips 32PW9520/12 chassis EM5.3E AA Неисправность: не включается индикатор
дежурного режима не светится. Аппарат имеет Б/П дежурного режима и основной,
коммутируемый через реле. Причина: к.з. 7102: BUZ90 и 6171: 6v8 (стабилитрон) в Б/П
дежурного режима. Основная причина, скорее всего, в низком качестве комплектующих.

— PHILIPS 20GX8552/59T Неисправность: ТВ работает 5-10мин нормально потом
отключается, иногда может вообще не включится. При выключение ТВ отсутствовало
напряжение 8в на видеопроцессоре. Неисправным оказался транзистор 7210 (ВС338), заменил
на КТ817Б

— Philips 29PT5407/01 Неисправность: размер растра изменяется в размере
(эффект «лупы») в зависимости от яркости сюжета, искажена геометрия.
Визуальный осмотр выявил кольцевые трещины на выводах дросселей 5463 и 5401 в
строчной развёртке. Качество припоя и сборки в целом продолжает хромать.

— PHILIPS 20GX8550/58R Неисправность: телевизор включается, экран не
светится при добавлении ускоряющего появляется растр с обратным ходом. Через 10
минут появляется изображение с обратным ходом сверху. Заменить С2416 (100,0х25).

— Philips 25PT4503/58 Неисправность: БП пытается запуститься (цокает). Пробит
конденсатор С2433 1500пф*2kv строчная развертка.

— Philips GX37A Неисправность: нет запуска блока питания. После
стандартной процедуры: замены конденсаторов 47,0х50V, проверки вторичной цепи
на предмет КЗ и проверки всех полупроводников в первичной цепи, результат тот же.
Иногда аппарат запускался и работал неопределенно долго, но только до снятия
напряжения с БП. Тотальная пропайка ничего не дала. Измерения показали отсутствие
импульсов запуска на базе ключевого транзистора Q604. После анализа схемы стало понятно,
что нет процесса автоколебания. Замена трансформатора результата не дала. Вся резистивная
обвязка ключевого транзистора была тщательно проверена. Остались под подозрением
два конденсатора C611 (0.1х100v) и С612 (3.3 nFх1,5 kV), замена С611 принесла желаемый
результат!

— Philips 28PT4403/00 Chassis L6.2 AA Выпуск 1997 г. Видеопроцессор TDA8362. Неисправность: телевизор поступил в ремонт с диагнозом «не
включается». Первичная проверка показала, что напряжение на блок питания поступает и +300
В на сетевой емкости имеется. Напряжение +150 В на ТДКС не поступает. Причём ТДКС
питается по «горячему» проводу. Все транзисторы в блоке питания проверены тестером и
звонились как исправные, полевик — не пробит! В срочной развёртке — BU1508AX- тоже целый.
За огромным радиатором было обнаружено два полностью сухих электролитических
конденсатора, по схеме- 2423 и 2515 ёмкостью 47,0х160 В. После замены на новые 100,0х160 В работоспособность телевизора восстановилась.

— Philips 29PT5606/58 шасси L01.1E. Неисправность: поступил в ремонт с пробитым
строчным транзистором 7480 (BU4508DX). После замены транзистора верещит строчная
развёртка. Строчный импульс при проверке осциллографом изменил форму
(остроконечный). Виновата ёмкость 2455 (47,0×35В) около ТМСа. Транзистор заменён на
BU2520DX.

— PHILIPS 29PT 8608 шасси EM2E Неисправность: при включении слышен запуск
строчной развертки, появляется высокое, затем телевизор переходит в дежурный режим и
через секунду начинает мигать светодиод. По совету № 2532 обнаружил оборванный SMD
резистор 5464 (22 Ом), заменил, включаю – дефект тот же. Оказался еще в обрыве SMD
резистор (100 Ом), номера не нашел, рядом со стабилитроном 6405. После замены телевизор
заработал нормально.

— Philips 14AA0327/42B шасси Anubis A.AB Неисправность: не включается — слышна
работа БП. Замыкание +В ТДКС на корпус (6 Ом). Замена ТДКС АТ2079/40 на HR7488.

— Philips 29PT9417/12 шасси EM5,1E Неисправность: Картинка на экране искривлена, как
будто не работает АРУ. В режиме автонастройка телевизор проскакивая станции. В
окошке PIP картинка в норме без искажений. Неисправной оказалась микросхема радиоканала
TDA9321H, находится в цифровом модуле обработки.

— PHILIPS 25РТ 4523/13 шасси MD1.2E Неисправность: поступил в ремонт с неисправной
строчной разверткой. Вышел из строя строчный транзистор VT7421(BU1508AX). Обычное
дело, проверил все элементы обвязки но ничего не обнаружил. Да и хозяин сказал, что
телевизор перестал работать после «броска» напряжения. Поменял транзистор все
заработало, но через пару недель то же самое. Каково было мое удивление после долгих
часов поиска обнаружить кольцевые трещины в пайке на отклоняющей системе в части
кинескопа. После чего работоспособность стабилизировалась. Если под рукой нет транзистора
данного типа, отлично подойдет КТ838А (BU208A), от БП 3УСЦТ!).

— Philips 21GR1260/58R. Шасси GR2.1. Неисправность: при переходе из дежурного режима
в рабочий индикатор гаснет, но телевизор не включается. Известный дроссель 5524 — в норме.
Причина оказалась в оборванном резисторе 9075 (так он обозначен на плате, на схеме
телевизора его нет). Через него поступает напряжение с 9 В с блока питания (с конденсатора 2636) на предвыходной каскад строчной развёртки (диод 6523).

— Philips 25PT4475/58 (L9.1E) Неисправность: через 7-14 дней вылетает строчный
транзистор BU1508DX, все напряжения, электролиты, дроссели в норме. Обнаружены
кольцевые трещины на ОС (разъем на плате отклонялки, пока не снимешь плату не уведешь!)

— PHILIPS 14GX37A Неисправность: нет цвета в SECAM, видеопроцессор TA8659AN был
заменен сразу — безрезультатно. После длительной диагностике выяснилось, что изменил
номинал конденсатор, встроенный в контур L209 по 24 ноге видеопроцессора (опознавание
SECAM). Контур был выпаян, неисправный конденсатор аккуратно выломан. После чего контур
впаяли на место. путем подбора номинала установили конденсатор 62пф. под контуром со
стороны дорожек. Контур настроили заново.

— Philips шасси L9.2A Неисправность: отсутствует растр, звук есть. При увеличении
ускоряющего появляется голубой фон с ЛОХ. Начал проверку режимов TDA8842 и было
выявлено отсутствие импульсов системы АББ на 18 ноге. проверка платы кинескопа выявила
пробой chip стабилитрона 6343 8,2V. Замена стабилитрона решила проблему.

— Philips 29PT5516/58 (шасси А10Е) Неисправность: после 3 лет эксплуатации, примерно
раз в год на 2-3 дня произвольно уходил в дежурный режим, либо после включения и прогрева
зависал на каком-нибудь одном канале и никаким манипуляциям не поддавался. Заключение —
неисправен модуль Р/N 313917867161. Лечится путём пропайки термовоздушной станцией
процессора SAA5667, возможно не с первого раза, но таким способом отремонтирован один
аппарат, возврата нет.

— PHILIPS РТ136В. Неисправность: после включения работает примерно 20 мин, а
затем растр сворачивается в вертикальную линию шириной 3-4 мм. Так как эта линия имеет
какую-то ширину ясно, что дело не в обрыве, а скорее всего в известном голубом конденсаторе фирмы PHILIPS. Замена подозрительного конденсатора на К73-17 — 0,68мкф 400В решила проблему.

— Philips 21PT135458 шасси L9.2 Неисправность: выходит из дежурного режима на
секунду, и опять отключается. Неисправен (потеря емкости) голубой конденсатор 2420 (560nF
250V), который разогревается рядом расположенным двухваттным резистором (не запомнил
позиции).

— PHILIPS 28MK2490. Неисправность — плывет изображение по вертикали и влево по
горизонтали. С прогревом срыв общей синхронизации. Причина — синхропроцессор 7701
TDA2579B.

— PHILIPS 29PT9008/12 шасси EM2 Неисправность: при включении на секунду появляется
высокое, затем телевизор переходит в дежурный режим, на панели мигает светодиод.
Отпаял стабилитрон 6405 (защита) телевизор включился изображение в норме, на +
конденсатора 2642 100,0х50 напряжение плавно возрастает от 0 до70V. + конденсатора
соединён с катодом стабилитрона пройдя по цепочки по базе чип транзистора 3465 обнаружил
оборванный SMD резистор 5464 (22Ом ). Так всё начиналось. На этом беды не кончились! Не
регулируется подушка. Перепрошил 24С32 — безрезультатно! Возле оптопары (через которую
коррекция) обнаружил ещё один оборванный SMD резистор (100 Ом), на вид целый, но в
середине нолика маленькая дырочка, увидел через 10Х лупу. Перепрошил сохранённой
прошивкой и всё встало на свои места!

— PHILIPS CTV-8148 Неисправность: нет строчной и кадровой синхронизации, а при
попытке настроить новые программы — он их не видит, то есть пропускает, не
останавливается. Оказался в обрыве резистор R235 по схеме номиналом 270ком по 33 ноге
видеопроцессора TA8659AN.

— PHILIPS 28PW5324/01. Неисправность: при включении пищит БП. БП исправный. В
модуле строчной развертки вышел из строя 6N60., не КЗ а 35 Ом. После замены TV включился,
но не полностью разворачивает строку , греется 6N60. Выпаял с моноплаты модуль строчной
развертки, в модуле вздутый конденсатор 390 n возле вывода . После замены конденсатора 390n все ОК.

— PHILIPS 2844. Неисправность: с прогревом «зеленит» и самопроизвольно выключается.
Подставил TDA6107- результат прежний.
При легком постукивании по горловине кинескопа цветные засветки. Отключаем штатный накал
(предварительно измерив U накала),наматываем 2 витка хорошо изолированного провода на сердечник строчника и подключаем через штатный резистор к выводам накала кинескопа. Включаем все ОК. U накала до переделки 6,2В после 6,3В.

— PHILIPS 14PV162/58 Неисправность: не выходит из дежурного режима. БП работает.
После стандартной проверки СР,
вышел на кадровую TDA3653C (короткое по питанию). Самое интересное в том, что микросхема
болталась между радиатором и прижимной
планкой. После замены -ничего не изменилось. На этой же плате обнаружил два обгоревших
резистора подключенных последовательно к аноду стабилитрона TL431C. Прозвонил TL —
частично пробит. Заменил и все заработало

— PHILIPS 14PT1345/58, chassis L9.2E AA (Польская сборка). Неисправность: через 20-30
сек. после старта уходит в дежурку, на экране только «снег». Детальное тестирование
показало: подсохшие электролиты БП в первичных и вторичных цепях. И как следствие
завышение питающих напряжений. А также плохое качество паек в БП, СР, КР и т.д. Также
выяснилось что вышла со строя микросхема памяти 24C08. После устранения
вышеперечисленых дефектов телевизор работает нормально.

— Philips 25PT4503/58 шасси MD1.2E/AA Неисправность: пробивается строчный
транзистор BU1506DX причем не сразу может через нескольких часов работы, после
мастерской попал ко мне, в сервисе сказали, что надо менять строчный трансформатор.
Строчный транзистор в сервисе был заменен на BU508DF, решил поставить как по схеме
BU1506DX но на Митинском радиорынке не нашел данный транзистор, пришлось взять
BU1508DX предварительно была проверено все, что касается строчной развертки ничего
выявлено не было. Телевизор после замены транзистора заработал, работал 8 часов. На
следующий день телевизор не включился, BU1508 пробился сразу, еще раз все было проверено
единственное что оказалось, что BU508 и BU1508 были поддельными, тогда заменил на
BU2508DF телевизор работал больше месяца, но все равно транзистор сгорел. После замены
очередного транзистора при включение телевизора в районе отклонялки проскочила искра,
после ее демонтажа было обнаружены кольцевые трещины на разъеме. На отклонялки стоит
печатная плата к которой припаян разъем, вокруг ножек и образовались трещины. Можно было
пропаять и не снимая отклонялку, но всякий случай пропаял весь разъем, тем более что
сводить лучи не надо конструктивно выполнена как бы в монолите с магнитами сведения.
Строчный транзистор сейчас стоит BU2506DX.

— Philips 20GR1250, древний аппарат был куплен в Германии. Неисправность: постепенно
появилась проблема — звук очень тихий и искаженный. УМЗЧ в порядке, от внешнего
источника работает исправно. Перерыл все секреты ремонта, ничего подобного для этого
телевизора не нашел (видимо в Росии таких очень мало). Пытался смотреть секреты подобных
телевизоров типа Recor и других моделей Филипсов на TDA8305. Мерил напряжения, менял
конденсаторы и электролиты и керамические (вычитал в некоторых секретах что бывает они
неисправны; чему в них ломаться только не понял). В очередной раз взявшись за его ремонт
обнаружил что при прикосновении к определенным контактам качество звука немного
улучшалось. В итоге методом научного тыка выяснил, что необходимо подрегулировать контура
висящие на 13 ноге TDA8305 (обозначение на схеме 5034, 5035). Для получения наилучшего
эффекта регулировать нужно на максимальной громкости.

— PHILIPS 14GR1221/59R, Неисправность: все работает нормально, за исключением, что
не выходит в режим настройки на каналы, и звук до конца не прибавляется, процессор
TMP47C434N-3415 не спешите его менять, виновной оказалась память 24C02, ставить можно
пустую, прошивка не требуется.

— PHILIPS 21PT1323/56R. Неисправность: после включения TV секунд через 5-10 уходит в
дежурный режим (срабатывает защита) Иногда через 4-6 попыток TV начинает работать
по нескольку часов. Виноват оказался диод на плате кинескопа, под номером 6331 (BAV21)
Звонится как исправный, проверять путем замены.

— PHILIPS 20PT138A/58R шасси L7.1A Блок питания на микросхеме MC44603P.
Неисправность: Напряжение В+ 85в Индикатор дежурного режима светится, при переводе в
рабочий режим светодиод моргает и уходит в защиту. При проверки конденсаторов во
вторичке был найден С2551 47/160в с большим ESR. После замены всё заработало, и
напряжение восстановилось до 95в.

— PHILIPS 17РТ1503/II. шасси L7.2E Неисправность: телевизор выходит из дежурки и
тут же уходит обратно. Требуется замена кадровой TDA9302Н.

— Philips 14PT138A/59R шасси L7.1A AA. Неисправность: нет растра, звук в норме. На
катодах кинескопа порядка 150В (заперты). При увеличении ускоряющего появляется узкая
горизонтальная полоса. Неисправной оказалась м/с 7401 кадровой развертки (TDA3653B), а
катоды запирает видеопроцессор из-за отсутствия напряжения ОХ.

— PHILIPS 25PT4103. Неисправность: при включении гаснет дежурный режим, свист имп.
трансформатора. Перегрузка, пробит С2912 2200пФ 2Кв, блок D строчная развертка.

— Philips 20PT1353. Шасси L6.1. Неисправность: При включении слабый писк БП. Утечка
2423 1000пф/2Кв, стоит между К-Э выходного транзистора строчной развёртки.

— Philips 20GX 8552/59R Неисправность: при включении в сеть светодиод мигает с
частотой 2 Гц, на команды не реагирует. При замерах обнаружено заниженное напряжение
на 10 ноге TDA8362 (норма +8В). Неисправен транзистор 7219 цепи стабилизации +8В
(расположен возле AV входов). Под ним потемнение платы. На его место установлен КТ819.
Напряжение +8В в норме.

— PHILIPS 20PT138A/59R. Неисправность: при включении ТВ экран ярко светится,
яркость не регулируется, видны ЛОХ, между центром и левым краем стоит вертикальная
яркая полоса шириной 0,5см. На ПК на 6, 8, 11н было 40В, вместо 130В. R3370 (10 Ом)-обрыв.

— Philips 29PT9007/12, шасси ЕМ2.Е. Неисправность: не включается из дежурного
режима, запуска строчной развёртки не слышно, светодиод на передней панели мигает.
Причём, со слов хозяев, телевизор иногда включался и работал. Выходной строчный
транзистор исправен, все SMD транзисторы тоже. Проблема оказалась в ключевом транзисторе
импульсного стабилизатора в блоке питания, позиция 7504, тип P5NB40FP — в нём была утечка
около 2 мегом. После его замены аппарат заработал нормально.

— PHILIPS 14PT3782/59R, шасси L9.2A, Неисправность: включается все нормально,
картинка и звук в норме, но четко секунд через 15 отрубается в дежурный режим, и так
постоянно. Оказалось, что подсел кинескоп, и после того как прибавил накал на трубе,
телевизор перестал отключаться в дежурный режим. По картинке особо не было видно, что
подсели катоды, и тем не менее, пришлось немного добавить напряжения накала, чтобы
перестала срабатывать защита.

Источник

Manuals
Brands
Philips Manuals
TV
29PT8509
Manual

Contents
Table of Contents
Bookmarks

Quick Links

Related Manuals for Philips 29PT8509

Summary of Contents for Philips 29PT8509

Page 2
MODEL : PROD. NO : Please note the reference numbers Anote las referencias de su televisor for your TV set located on the que se encuentran en el embalaje o packaging or on the back of the set. en la parte trasera del aparato. Veuillez noter les références de Anote as referências do seu votre téléviseur situées sur…
Page 3: Table Of Contents

Introduction Vous venez d’acquérir ce téléviseur, merci de votre confiance. Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur. Sommaire Installation Installation du téléviseur ……….2 Les touches du téléviseur .
Page 4: Installation Du Téléviseur

Installation du téléviseur & Positionnement du téléviseur “ Télécommande 5 cm 5 cm 5 cm Placez votre téléviseur sur une surface solide Introduisez les 2 piles de type R6 fournies en et stable. Pour prévenir toute situation respectant les polarités. dangereuse, ne pas exposer le téléviseur à…
Page 5: Les Touches De La Télécommande

Les touches de la télécommande Veille Sélection des prises EXT (p.10) Permet de mettre en veille le Appuyez plusieurs fois pour téléviseur. Pour l’allumer, appuyez sélectionner l’appareil connecté. Sélecteur de mode (p. 11) Pour activer la télécommande en Liste des programmes mode TV, VCR (magnétoscope) Pour afficher / effacer la liste des ou DVD.
Page 6: Installation Rapide

Installation rapide La première fois que vous allumez le “ La recherche démarre automatiquement. téléviseur, un menu apparaît à l’écran. Tous les programmes TV disponibles sont Ce menu vous invite à choisir le pays ainsi que mémorisés. L’opération prend quelques la langue des menus : minutes.
Page 7: Mémorisation Manuelle

Mémorisation manuelle Ce menu permet de mémoriser les ¬ ‘ : appuyez sur . La recherche Recherche programmes un par un. commence. Dès qu’un programme est trouvé, & Appuyez sur la touche le défilement s’arrête et le nom du programme é…
Page 8: Réglages De L’image

Réglages de l’image • : agit sur la différence entre les ¬ Contraste & Appuyez sur la touche puis sur tons clairs et les tons foncés. Le menu apparaît : Image • : agit sur la netteté de l’image. Définition Menu •…
Page 9: Fonction Réveil

Fonction réveil Ce menu vous permet d’utiliser le téléviseur ‘ : entrez l’heure de début. Heure Début comme un réveil. : entrez l’heure de mise en veille. Heure Fin & Appuyez sur la touche § : entrez le numéro du programme No.
Page 10: Télétexte

Télétexte Le télétexte est un système d’informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d’accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,…). Appuyez sur : Vous obtenez : Appel Permet d’appeler le télétexte, de passer en mode…
Page 11: Formats 16:9

Formats 16:9 Les images que vous recevez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d’éliminer les bandes noires et d’optimiser l’affichage des images sur l’écran. Si votre téléviseur est équipé…
Page 12: Raccordements

Raccordements Le téléviseur est équipé de 2 prises péritel EXT1 et EXT2 situées à l’arrière. La prise EXT1 possède les entrées/sorties audio vidéo et les entrées RVB. La prise EXT2 possède les entrées/sorties audio vidéo et les entrées S-VHS. Magnétoscope Effectuez les raccordements ci-contre.
Page 13: Connexions Latérales

Effectuez les raccordements ci-contre. Connexions latérales Avec la touche , sélectionner EXT3 Pour un appareil monophonique, connectez le signal vidéo sur l’entrée VIDEO et le signal son sur l’entrée AUDIO L (ou AUDIO R). Le son est reproduit automatiquement sur les haut-parleurs gauche et droit du téléviseur.
Page 14: Conseils

Conseils Mauvaise réception Absence de son La proximité de montagnes ou de hauts Si certains programmes sont dépourvus de son, immeubles peut être la cause d’image mais pas d’image, c’est que vous n’avez pas le bon dédoublée, d’écho ou d’ombres. Dans ce cas, système TV.
Page 15
Inleiding Hartelijk dank voor de aankoop van dit televisietoestel. Deze handleiding is bedoeld om u te helpen bij de installatie en bediening van uw TV toestel. We raden u ten sterkste aan de handleiding zorgvuldig door te nemen. Inhoudsopgave Installatie Installeren van het televisietoestel .
Page 16: Installeren Van Het Televisietoestel

Installeren van het televisietoestel & “ Plaatsen van het televisietoestel Afstandsbediening 5 cm Niet weggooien, maar inleveren als KCA. 5 cm 5 cm Plaats uw TV toestel op een stevige en stabiele Plaats de twee R6-batterijen (bijgeleverd) op ondergrond en laat rondom het toestel een ruimte de juiste manier in de afstandsbediening.
Page 17: Toetsen Van De Afstandsbediening

Toetsen van de afstandsbediening Keuze van de EXT — Wachtstand (Stand-by) aansluitingen (p.10) Om de TV in de wachtstand te Druk verscheidene keren om het zetten. Druk op aangesloten apparaat te selecteren. , om de TV weer aan te zetten. Keuzetoets (p.
Page 18: Snelle Installatie

Snelle installatie Wanneer u de televisie voor het eerst aanzet, “ Het zoeken start nu automatisch. verschijnt er een menu op het scherm. In dit menu Alle beschikbare tv-programma’s worden in kunt u het land en de taal van de menu’s kiezen: het geheugen opgeslagen.
Page 19: Handmatig Vastleggen In Het Geheugen

Handmatig vastleggen in het geheugen Met dit menu kunt u de programma’s één voor ¬ ‘ druk op . Het zoeken begint. Zodra Zoeken: één vastleggen. een programma is gevonden, stopt het zoeken en & Druk op de toets wordt de programmanaam weergegeven (indien é…
Page 20: Instellen Van Het Beeld

Instellen van het beeld • om de kleurintensiteit in te stellen. ¬ Kleur: & Druk op de toets en vervolgens op • om het verschil tussen de lichte en de Contrast: Het menu verschijnt: Beeld donkere kleuren in te stellen. Menu •…
Page 21: Wekfunctie

Wekfunctie Met dit menu kunt u de televisie als wekker ‘ voer het starttijdstip in. Starttijd: gebruiken. voer het eindtijdstip in. Stoptijd: & Druk op de toets § voer het nummer in van Programmanummer: é Selecteer met de cursor het menu Diversen het programma dat u voor de wekfunctie wilt en vervolgens…
Page 22: Teletekst

Teletekst Teletekst is een informatiesysteem dat door bepaalde tv-kanalen wordt uitgezonden en als een krant kan worden geraadpleegd. Het voorziet ook in ondertiteling voor slechthorenden of voor mensen die weinig vertrouwd zijn met de taal waarin een bepaald programma wordt uitgezonden (kabelnetwerken, satellietkanalen, …).
Page 23: 16:9 Formaten

16:9 Formaten De beelden die u ontvangt kunnen in het 16:9 (breedbeeld) of 4:3 (traditioneel beeld) formaat worden uitgezonden. Soms hebben 4:3 beelden een zwarte balk boven en onder in het beeld (letterbox uitzendingen). Met de 16:9 functie kunt u de zwarte balken laten verdwijnen en de (letterbox) uitzending beeldvullend weergeven.
Page 24: Aansluiten Van Extra Apparatuur

Aansluiten van extra apparatuur De televisie heeft 2 externe aansluitingen aan de achterkant van het toestel (EXT1 en EXT2). De EXT1 aansluiting heeft audio en video ingangen/uitgangen en RGB ingangen. De EXT2 aansluiting heeft audio en video ingangen/uitgangen en S-VHS ingangen. Sluit de recorder aan zoals hiernaast is weergegeven.
Page 25: Aansluitingen Aan De Zijkant

Maak de aansluitingen zoals hiernaast is Aansluitingen aan de zijkant weergegeven. Met de toets , kies EXT3 Bij een mono-toestel sluit u het geluidssignaal aan op de ingang AUDIO L (of AUDIO R). Het geluid komt automatisch uit de linker- en rechterluidsprekers van het televiesietoestel.
Page 26: Tips

Tips Slechte ontvangst Teletekst Dubbele beelden, echobeelden of schaduwen Sommige tekens worden niet juist kunnen het gevolg zijn van de nabijheid van weergegeven? Controleer of het Land bergen of hoge gebouwen. Probeer in zo’n geval correct is ingesteld (p.5). het beeld handmatig bij te stellen: zie De afstandsbediening werkt niet meer ? (p.
Page 27
Einleitung Wir danken Ihnen für Ihr Vertrauen, daß Sie uns durch den Kauf dieses Fernsehgerätes entgegenbringen. Diese Bedienungsanleitung soll Ihnen bei der Installierung und der Bedienung Ihres Fernsehgerätes behilflich sein. Wir bitten Sie, diese Anleitung sorgfältig durchzulesen. Inhaltsverzeichnis Installation Installation des Fernsehgerätes ……..2 Die Tasten des Fernsehgerätes .
Page 28: Installation Des Fernsehgerätes

Installation des Fernsehgerätes & “ Aufstellen des Fernsehgerätes Fernbedienung 5 cm 5 cm 5 cm Stellen Sie das Fernsehgerät auf eine stabile Die zwei mitgelieferten Batterien R6 einlegen und Unterlage. Um den Apparat herum sind dabei die Polarität beachten. Aus Gründen des Umweltschutzes enthalten die mindestens 5 cm Platz zu lassen.
Page 29: Die Tasten Der Fernbedienung

Die Tasten der Fernbedienung Bereitschaftsposition Wahl der EXT -Anschlüsse (S. 10) Zum Umschalten in die Bereitschafts- Drücken Sie diese Taste mehrmals, um position. Um das Fernsehgerät das angeschlossene Gerät auszuwählen. erneut einzuschalten, drücken Sie die Modus-Wahlschalter (S. 11) Taste b, P @ # oder 0 9. Zum Aktivieren der Programmliste Fernbedienung im Modus TV,VCR…
Page 30: Schnellinstallation Der Programme

Schnellinstallation der Programme Wenn Sie das Fernsehgerät zum ersten Mal “ Die Suche wird automatisch gestartet. einschalten, wird ein Menü am Bildschirm Alle empfangbaren Fernsehprogramme werden angezeigt. Über dieses Menü können Sie ein gespeichert. Dieser Vorgang dauert einige Land sowie die Menüsprache auswählen: Minuten.
Page 31: Manuelles Speichern

Manuelles Speichern Mit Hilfe dieses Menüs können die Programme beginnt. Sobald ein Programm gefunden wird, einzeln gespeichert werden. wird der Suchlauf unterbrochen, und der Name & Drücken Sie die Taste des Programms wird angezeigt (falls vorhanden). é Wählen Sie mit den Pfeiltasten das Menü Fahren Sie mit dem nächsten Schritt fort.Wenn und anschließend den Menüpunkt Ihnen die Frequenz des gesuchten Programms…
Page 32: Bildeinstellungen

Bildeinstellungen zwischen den hellen und den dunklen Tönen. ¬ & Drücken Sie die Taste und dann die Taste • Zum Einstellen der Bildschärfe. Schärfe: Das Menü wird angezeigt: Bild • Zum Einstellen der Farbwiedergabe Farbton: Menü • des Bildes: (bläulicher Weißton), Kalt Normal (ausgewogener Weißton) oder…
Page 33: Weckfunktion

Weckfunktion Mit dieser Funktion können Sie Ihr § Geben Sie die für das Wecken Programmnr: Fernsehgerät als Wecker verwenden. gewünschte Programmnummer ein. & Drücken Sie die Taste è Sie können folgende Einstellungen Aktiv : é Wählen Sie mit den Pfeiltasten das Menü vornehmen : und anschließend Sonderfunk…
Page 34: Videotext

Videotext Videotext ist ein Informationssystem, das von einigen Sendern ausgestrahlt wird und wie eine Zeitung gelesen werden kann. Dieses System ermöglicht auch den Zugang zu Untertiteln für Schwerhörige oder Personen, die mit der Sprache des übertragenen Programms (über Kabel, Satellit usw.) nur wenig vertraut sind. Taste: Funktion: Aufruf…
Page 35: Bildformate 16:9

Bildformate 16:9 Die Bilder, die Sie empfangen, können im Bildformat 16:9 (breiter Bildschirm) oder 4:3 (koventioneller Bildschirm) übertragen werden. Die Bilder 4:3 haben manchmal oben und unten einen schwarzen Streifen (Letterboxformat). Mit dieser Funktion können die schwarzen Streifen entfernt und die Darstellung der Bilder auf dem Bildschirm optimiert werden. Falls Ihr Fernsehgerät mit einem Bildschirm im 4:3 Format ausgestattet ist îÏ…
Page 36: Anschluß Von Anderen Geräten

Anschluß von anderen Geräten Das Fernsehgerät besitzt 2 externe (EXT1 und EXT2) Buchsen, die sich hinten am Gerät befinden. Die EXT1-Buchse besitzt die Ein-/Ausgänge für Audio und Video sowie die RGB-Eingänge. Die EXT2-Buchse besitzt Ein-/Ausgänge für Audio und Video sowie Eingänge für S-VHS. Videorecorder Nehmen Sie die Anschlüsse vor (siehe Abbildung).
Page 37: Anschlüsse Auf Der Geräteseite

Anschlüsse auf der Geräteseite Nehmen Sie folgende Anschlüsse vor (siehe Abbildung): Drücken Sie die Taste , und wählen Sie EXT3 Bei einem Mono-Gerät wird das Tonsignal am AUDIO L- Eingang (oder AUDIO R-Eingang) angeschlossen. Der Ton wird automatisch von den rechten und linken Lautsprechern S-VHS, Hi-8 des Fernsehgerätes wiedergegeben.
Page 38: Tips

Tips Schlechter Empfang Videotext Die Nähe von Bergen oder hohen Gebäuden Werden einige Zeichen nicht korrekt kann die Ursache von Schattenbildern, Echo angezeigt ? Stellen Sie sicher, dass die oder Doppelbildern sein. In diesem Fall ist die Einstellung für Land korrekt ist (S. 5). Ausrichtung der Außenantenne zu ändern Ihre Fernbedienung funktioniert nicht mehr oder nehmen Sie eine manuelle Einstellung der…
Page 39
Introduzione La ringraziamo per aver acquistato questo televisore. Il presente manualetto è stato concepito per aiutarla ad installare e utilizzare il suo televisore. Le consigliamo vivamente di leggerlo fino in fondo. Dichiarazione di conformità Questo apparecchio è fabbricato nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.
Page 40: Installazione Del Televisore

Installazione del televisore & “ Posizionamento del televisore Telecomando 5 cm 5 cm 5 cm Mettere il televisore su una superficie solida e Inserire le due pile di tipo R6 (fornite) facendo stabile, lasciando uno spazio di almeno 5 cm attenzione alla polarità.Verificare che il attorno all’apparecchio.
Page 41: I Tasti Del Telecomando

I tasti del telecomando Stato di attesa Selezione prese EXT (p.10) Per selezionare il modo Stato di Premere più volte per attesa. Per riaccendere il selezionare la sorgente esterna televisore, premere collegato. Selettore di modo (p.11) Lista dei programmi Per attivare il telecomando in Per visualizzare / cancellare la lista modo TV,VCR (videoregistratore) dei programmi.
Page 42: Installazione Rapida

Installazione rapida Quando accendete il televisore per la prima volta, îÏ ¬ e quindi confermate con sullo schermo appare un menu.Tale menu vi invita “ La ricerca inizia automaticamente.Tutti i a scegliere la nazione e la lingua dei menu : programmi TV disponibili sono memorizzati.
Page 43: Memorizzazione Manuale

Memorizzazione manuale Questo menù permette di memorizzare i ¬ ‘ premere su . La ricerca comincia. Ricerca : programmi uno per uno. Una volta trovato un programma, si ferma la & Premere sul tasto progressione e viene visualizzato il nome del é…
Page 44: Regolazioni Dell’immagine

Regolazioni dell’immagine dell’immagine. ¬ & Premere sul tasto e quindi su . Il menù • per agire sull’intensità del colore. Colore : appare : Immagine • per agire sulla differenza tra toni Contrasto : Menu • chiari e toni scuri. •…
Page 45: Funzione Sveglia

Funzione sveglia Questo menù vi permette di utilizzare il ‘ inserite l’ora di inizio. Ora Inizio : televisore come sveglia. inserite l’ora di messa in attesa. Ora Fine : & Premere sul tasto § inserite il numero del Nr. Programma : é…
Page 46: Televideo

Televideo Il televideo è un sistema d’informazioni, trasmesso da alcune emittenti, che si consulta come un giornale. Consente inoltre di accedere ai sottotitoli per non udenti o per le persone che non conoscono bene la lingua della trasmissione (reti via cavo, canali via satellite,…). Premere su: Avrete : Attivazione…
Page 47: Funzioni Televideo

Funzioni televideo Le immagini che ricevete possono essere trasmesse in formato 16:9 (schermo largo) oppure 4:3 (schermo tradizionale). Le immagini 4:3 hanno talvolta una banda nera in alto e in basso (formato cinemascope). Questa funzione consente di eliminare le bande nere e di ottimizzare la visualizzazione delle immagini sullo schermo.
Page 48: Videoregistratore

Collegamento ad apparecchi periferici Il televisore dispone di 2 prese scart, EXT1 e EXT2, situate sul retro del televisore stesso. La presa EXT1 ha l’ingresso / uscita audio e video e l’ingresso RGB. La presa EXT2 ha l’ingresso / uscita audio e video e l’ingresso S-VHS. Videoregistratore Eseguire i collegamenti necessari.
Page 49: Collegamenti Laterali

Eseguire i collegamenti di cui a lato. Collegamenti laterali Con il tasto , selezionare EXT3 Con un apparecchio monofonico, collegare il segnale suono sull’ingresso AUDIO L (o AUDIO R). Il suono viene automaticamente riprodotto sull’altoparlante sinistro e su quello destro del televisore. S-VHS, Hi-8 Cuffie Premere sul tasto…
Page 50: Consigli

Consigli Immagine scadente Televideo La vicinanza di montagne o di edifici molto alti Alcuni caratteri non sono visualizzati può essere all’origine di immagini sdoppiate, di correttamente? Verificare che la regolazione del presenza di eco o di ombre. In questo caso, Paese sia posizionata in modo corretto (p.5).
Page 51
E E È È Û Û · · Á Á ˆ ˆ Á Á ‹ ‹ ™·˜ Â˘¯·ÚÈÛÙÔ‡ÌÂ ÁÈ· ÙËÓ ·ÁÔÚ¿ ·˘Ù‹˜ ÙË˜ ÙËÏÂﬁÚ·ÛË˜. ™·˜ Û˘ÓÈÛÙÔ‡ÌÂ Ó· ‰È·‚¿ÛÂÙÂ ÚÔÛÂÎÙÈÎ¿ ÙÈ˜ Ô‰ËÁ›Â˜ Ô˘ ·ÎÔÏÔ˘ıÔ‡Ó ÁÈ· Ó· Î·Ù·Ï¿‚ÂÙÂ Î·Ï‡ÙÂÚ· ÙÈ˜ ‰˘Ó·ÙﬁÙËÙÂ˜ Ô˘ Û·˜ ÚÔÛÊ¤ÚÂÈ Ë ÙËÏÂﬁÚ·Û‹ Û·˜. ¶…
Page 52
E E Á Á Î Î · · Ù Ù ¿ ¿ Û Û Ù Ù · · Û Û Ë Ë Ù Ù Ë Ë ˜ ˜ Ù Ù Ë Ë Ï Ï Â Â ﬁ ﬁ Ú Ú · · Û Û Ë Ë ˜ ˜ &…
Page 53
∆ ∆ · ·   Ï Ï ‹ ‹ Î Î Ù Ù Ú Ú · · Ù Ù Ô Ô ˘ ˘ Ù Ù Ë Ë Ï Ï Â Â ¯ ¯ Â Â È È Ú Ú È È Û Û Ù Ù Ë Ë Ú Ú › › Ô Ô ˘ ˘ A A Ó…
Page 54
° ° Ú Ú ‹ ‹ Á Á Ô Ô Ú Ú Ë Ë Â Â Á Á Î Î · · Ù Ù ¿ ¿ Û Û Ù Ù · · Û Û Ë Ë “ ∆ËÓ ÚÒÙË ÊÔÚ¿ Ô˘ ·ÓÔ›ÁÂÙÂ ÙËÓ ÙËÏÂﬁÚ·ÛË, ∏…
Page 55
Ã Ã Â Â È È Ú Ú Ô Ô Î Î › › Ó Ó Ë Ë Ù Ù Ô Ô ˜ ˜ Û Û ˘ ˘ Ó Ó Ù Ù Ô Ô Ó Ó È È Û Û Ì Ì ﬁ ﬁ ˜ ˜ ¬…
Page 56
ƒ ƒ ˘ ˘ ı ı Ì Ì › › Û Û Â Â È È ˜ ˜ Ù Ù Ë Ë ˜ ˜ Â Â È È Î Î ﬁ ﬁ Ó Ó · · ˜ ˜ ñ ÂÈ‰Ú¿ ÛÙË ‰È·ÊÔÚ¿ ÌÂÙ·Í‡ ÙˆÓ ∞…
Page 57
§ § Â Â È È Ù Ù Ô Ô ˘ ˘ Ú Ú Á Á › › · · · · Ê Ê ‡ ‡   Ó Ó È È Û Û Ë Ë ˜ ˜ ‘ ∞˘Ùﬁ ÙÔ ÌÂÓÔ‡ Û·˜ ÂÈÙÚ¤ÂÈ Ó· ÂÈÛ¿ÁÂÙÂ…
Page 58
Teletext ∆Ô teletext Â›Ó·È ¤Ó· Û‡ÛÙËÌ· ÏËÚÔÊÔÚÈÒÓ Ô˘ ÌÂÙ·‰›‰ÂÙ·È ·ﬁ ÔÚÈÛÌ¤Ó· Î·Ó¿ÏÈ·, ÙÔ ÔÔ›Ô Û˘Ì‚Ô˘ÏÂ‡ÂÛÙÂ Û·Ó Ì›· ÂÊËÌÂÚ›‰·. ∂ÈÙÚ¤ÂÈ Â›ÛË˜ ÙËÓ ÚﬁÛ‚·ÛË ÛÂ ˘ﬁÙÈÙÏÔ˘˜ ÁÈ· ¿ÙÔÌ· ÌÂ ÚÔ‚Ï‹Ì·Ù· ·ÎÔ‹˜ ‹ ÌÂ ÌÈÎÚ‹ ÂÍÔÈÎÂ›ˆÛË ÛÙË ÁÏÒÛÛ· ÌÂÙ¿‰ÔÛË˜ (Î·Ïˆ‰È·Î¿ ‰›ÎÙ˘·, ‰ÔÚ˘ÊÔÚÈÎ¿ Î·Ó¿ÏÈ·,…). ¶…
Page 59
¢ ¢ È È · · Û Û Ù Ù ¿ ¿ Û Û Â Â È È ˜ ˜ Â Â È È Î Î ﬁ ﬁ Ó Ó · · ˜ ˜ 1 1 6 6 : : 9 9 OÈ…
Page 60
™ ™ ‡ ‡ Ó Ó ‰ ‰ Â Â Û Û Ë Ë   Â Â Ú Ú È È Ê Ê Â Â Ú Ú Â Â È È · · Î Î Ò Ò Ó Ó Û Û ˘ ˘ Û Û Î Î Â Â ˘ ˘ Ò Ò Ó Ó ∏…
Page 61
¶Ú·ÁÌ·ÙÔÔÈ‹ÛÙÂ ÙÈ˜ ·Ú·Î¿Ùˆ ÂÓÒÛÂÈ˜. ¶ ¶ Ï Ï Â Â ˘ ˘ Ú Ú È È Î Î ¤ ¤ ˜ ˜ Û Û ˘ ˘ Ó Ó ‰ ‰ ¤ ¤ Û Û Â Â È È ˜ ˜ ªÂ…
Page 62
™ ™ ˘ ˘ Ì Ì ‚ ‚ Ô Ô ˘ ˘ Ï Ï ¤ ¤ ˜ ˜ ∫ ∫ · · Î Î ‹ ‹ Ï Ï ‹ ‹ „ „ Ë Ë T T e e l l e e t t e e x x t t AÓ…
Page 63
Indledning Tillykke med dit nye fjernsyn og tak fordi du valgte netop dette. Denne brugervejledning er lavet for at hjælpe dig med at installere og anvende dit fjernsyn.Vi opfordrer dig til at læse den igennem. Oversigt Indstilling Installering af fjernsynet ……….2 Knapperne på…
Page 64: Installering Af Fjernsynet

Installering af fjernsynet & “ Anbringelse af fjernsynet Fjernbetjening 5 cm 5 cm 5 cm Stil apparatet på en solid og stabil flade og sørg Indsæt de to batterier af typen R6 (leveret for at der er mindst 5 cm fri luft omkring sammen med fjernsynet).
Page 65: Fjernbetjeningens Taster

Fjernbetjeningens taster Standby Valg af EXT -stik (side 10) For at sætte fjernsynet i standby- Tryk flere gange for at vælge et stilling. For at tænde for fjernsynet tilsluttet apparat. igen trykkes på b, P eller Vælgerknap (side 11). Tryk på knappen for at bruge fjern-betjeningen til tv, Programliste videobåndoptager eller dvd-…
Page 66: Hurtig Installation

Hurtig installation Første gang fjernsynet tændes, vises en menu “ Søgningen starter automatisk.Alle tilgængelige på skærmen. I denne menu skal du vælge land tv-programmer. Det tager et par minutter. og sprog til menuerne: På skærmen vises status for søgningen og antallet af fundne programmer.
Page 67: Manuel Indlæsning

Manuel indlæsning Denne menu bruges til at lagre programmerne ¬ ‘ Tryk på . Søgningen begynder. Søgning: et efter et. Så snart et program er fundet, standser & Tryk på tasten visningen, og programnavnet vises, hvis det er é Flyt med markøren, og vælg menuen Indstillinger tilgængeligt.
Page 68: Indstilling Af Billedet

Indstilling af billedet • Ændrer forskellen mellem lyse og ¬ Kontrast: & Tryk på tasten og derefter på mørke farvetoner. Menuen vises: Billede • Ændrer billedets skarphed. Skarphed: Menu • • Indvirker på farvernes gengivelse: Farve : (mere blåt), (afbalanceret) eller Koldt Normalt Billede…
Page 69: Tv-Vækning

Tv-vækning Med denne menu kan du bruge fjernsynet som Indtast tidspunktet for indstilling på Stoptid vækkeur. standby. & Tryk på tasten § Indtast nummeret på det Program Nr é Flyt med markøren, vælg menuen Finesser program, der skal aktiveres ved vækning. derefter menuen è…
Page 70: Tekst-Tv

Tekst-tv Tekst-tv er et informationssystem, der udsendes på visse kanaler og læses som en avis.Via funktionen Tekst-tv kan man få adgang til undertekster for hørehæmmede eller personer, som ikke forstår sproget i det viste program, f.eks. ved kabel-tv, satellitprogrammer mv. Tryk på: For at: Aktivere…
Page 71: Format 16:9

Format 16:9 De billeder, du modtager, udsendes enten i 16:9 format (bred skærm) eller i 4:3 format (traditionel skærmstørrelse).4:3 billeder kan have et sort bånd foroven og forneden (letterbox format). Denne funktion giver dig mulighed for at fjerne de sorte bånd og få den bedst mulige gengivelse af billedet på skærmen. Hvis dit tv er forsynet med en 4:3-skærm.
Page 72: Tilslutning Af Eksternt Udstyr

Tilslutning af eksternt udstyr Fjernsynet er udstyret med 2 stik, EXT1 og EXT2, som sidder bag på apparatet. Stikket EXT1 rummer indgange/ udgange til audio og video og RGB signaler. Stikket EXT2 rummer indgange/ udgange til audio og video og S-VHS signaler. Videooptager Udfør tilslutningerne som vist på…
Page 73: Tilslutninger På Sidepanelet

Udfør tilslutningerne som vist på tegningen. Tilslutninger på sidepanelet Vælg med tasten EXT3 Hvis apparatet er i mono, skal lydsignalet sluttes til indgangen AUDIO L (eller AUDIO R). Lyden gengives automatisk i fjernsynets højre og venstre højttaler. Hovedtelefoner S-VHS, Hi-8 Tryk på…
Page 74: Gode Råd

Gode Råd Dårligt billede Lyden mangler helt Nærliggende bakker eller høje bygninger kan Hvis visse programmer er helt uden lyd men forårsage dobbelte billeder, ekko eller billedet vises, er det fordi, du ikke har valgt skygger. I så tilfælde prøv at indstille billedet det rigtige TV system.
Page 75
Innledning Takk for at du kjøpte dette TV-apparatet. Denne bruksanvisningen er blitt skrevet for å hjelpe deg med installasjon og bruk av TV-apparatet. Det anbefales å lese den grundig. Innholdsfortegnelse Installasjon Installasjon av TV-apparatet ……… .2 Tastene på…
Page 76: Installasjon Av Tv-Apparatet

Installasjon av TV-apparatet & “ Plassering av TV-apparatet. Fjernkontroll 5 cm 5 cm 5 cm Apparatet skal plasseres på et solid og stabilt Sett inn to batterier av typen R6 (som følger med underlag. Sørg for at det er minst 5 cm klarering apparatet).
Page 77: Tastene På Fjernkontrollen

Tastene på fjernkontrollen Valg av EXT -kontakter (s.10) Standby Trykk flere ganger for å velge det Setter TV-apparatet i pausestilling. tilkoblede apparatet. For å slå TV-apparatet på igjen trykker du på eller Modusvelger (s. 11) For å aktivere fjernkontrollen i Kanalliste modiene TV, (VCR) videospiller Lar deg vise / slette listen med…
Page 78: Rask Installering

Rask installering Når du slår på TV-apparatet for første gang, “ Søket starter automatisk.Alle tilgjengelige TV- vises en meny på skjermen. Her blir du bedt kanaler lagres. Det hele tar noen minutter. om å velge land og menyspråk: Søkeforløpet og antall kanaler som ble funnet, vises.
Page 79: Manuell Lagring

Manuell lagring Denne menyen lar deg lagre kanalene én etter én. ¬ ‘ Trykk på . Søket starter. Søket Søking: & Trykk på tasten stopper når en kanal er funnet, og navnet på é Med markøren velger du menyen Installere kanalen vises (hvis tilgjengelig).
Page 80: Justering Av Bildet

Justering av bildet • Regulerer forskjellen mellom lyse ¬ Kontrast: & Trykk på tasten og deretter på og mørke fargetoner. Menyen vises: Bilde • Regulerer bildets skarphet. Skarphet: Hovedmeny • • Regulerer fargegjengivelsen: Fargetemp: Kjølig (blåere), (balansert) eller (rødere). Normal Varm Bilde Lysstyrke •…
Page 81: Vekking

Vekking Med denne menyen kan du bruke TV-apparatet Angi klokkeslettet for når TVen skal Stopp Tid: som en vekkerklokke. gå over i standby-modus. & Trykk på tasten § Angi nummeret til kanalen du vil Pr. Nummer: é Med markøren velger du menyen bli vekket av.
Page 82: Tekst-Tv

Tekst-TV Tekst-TV er et informasjonssystem som sendes av enkelte kanaler. Du kan slå opp på tekst-TV på samme måte som i en avis.Tekst-TV gjør det også mulig å få tilgang til teksting for hørselshemmede eller for personer som er lite kjent med språket programmet sendes på (kabelnett, satellittkanaler og så…
Page 83: 16:9-Formater

16:9-formater De bildene som du mottar kan bli overført i 16:9-format (stor skjerm) eller i 4:3-format (vanlig skjerm). 4:3-bildene kan noen ganger ha et sort bånd øverst og nederst på skjermen (kinoformat). Denne funksjonen gjør det mulig å fjerne de sorte båndene og optimere bildegjengivelsen på skjermen. Hvis din TV er utstyrt med 4:3 skjerm.
Page 84: Tilkobling Av Andre Apparater

Tilkobling av andre apparater Bak på TV-apparatet finnes to kontakter, EXT1 og EXT2. Kontakten EXT1 har audio/video inngang/utgang og RGB-inngang. Kontakten EXT2 har audio/video inngang/utgang og S-VHS-inngang. Videospiller Utfør koblingene som vist på tegningen. Bruk en scartledning av god kvalitet. Dersom din videospiller ikke har noen scartkontakt, må…
Page 85: Sidetilkobling

Utfør disse koblingene. Sidetilkobling Med tasten velger du EXT3 For mono-apparater kobler du lydsignalet til inntaket AUDIO L (eller AUDIO R). Lyden gjengis automatisk på TV-apparatets venstre og høyre høyttaler. Hodetelefon S-VHS, Hi-8 Trykk på tasten hvis du vil slå av lyden på TV- apparatet (se også: Justering av lyden, side 6).
Page 86: Gode Råd

Gode råd rette TV-standarden. Endre innstillingen i Dårlig bilde Dette kan komme at av du bor i nærheten av (s. 5). System fjell eller høye boligblokker. Dette kan Tekst-TV forårsake uskarpe bilder, doble bilder eller Noen tegn vises ikke slik de skal Kontroller skygger.
Page 87
Inledning Tack för att du köpt din TV-apparat just hos oss. Handboken har tagits fram för att hjälpa dig att installera och använda din TV- apparat på bästa sätt. Vi råder dig att läsa igenom den noggrant. Innehållsförteckning Installation Installation av TV-apparaten ……… .2 TV-apparatens knappar .
Page 88: Installation Av Tv-Apparaten

Installation av TV-apparaten & “ Placering av TV-apparaten Fjärrkontroll 5 cm 5 cm 5 cm Ställ TV-apparaten på ett stadigt och jämnt Sätt i de 2 medföljande batterierna av typ R6 underlag, och lämna ett fritt utrymme på minst och var noga med att vända dem rätt. 5 cm runt den.
Page 89: Knappar På Fjärrkontrollen

Knappar på fjärrkontrollen Val av EXT -uttag (sid.10) Beredskapsläge Tryck flera gånger för att välja För att gå till beredskapsläge. inkopplad apparattyp. Koppla på TV-apparaten igen genom att trycka på eller Val av läge (s. 11) Aktiverar fjärrkontrollen i TV, Förteckning över kanalerna Video eller DVD-läge.
Page 90: Snabbinstallation

Snabbinstallation När TV-apparaten slås på för första gången, “ Sökningen börjar automatiskt.Alla tillgängliga visas en meny på bildskärmen. Denna meny TV lagras. Åtgärden tar några minuter. ber dig välja språk för menyerna: Dess förlopp och antalet hittade kanaler visas. När sökningen är klar försvinner menyn. Meny •…
Page 91: Manuell Lagring

Manuell lagring Denna meny används för att manuellt lagra ¬ ‘ tryck på . Sökningen börjar. Sökning varje kanal. Så snart ett program hittas avbryts sökningen & Tryck på knappen och programnamnet visas (om sådant finns). é Välj menyn och sedan Installera Manuell Gå…
Page 92: Ljudinställningar

Bildinställningar • inverkar på färgens intensitet. ¬ Färg: & Tryck på knappen och sedan på • inverkar på skillnaden mellan ljusa Kontrast: Menyn visas: Bild och mörka toner. Meny • • inverkar på bildens tydlighet. Skärpa: • (färgtemperatur): ställer in Färgtemp.
Page 93: Väckningsfunktion

Väckningsfunktion Denna meny gör det möjligt att använda ‘ skriv in starttid. Starttid TV-apparaten som väckarklocka. skriv in klockslaget för övergång till Stopptid & Tryck på knappen beredskapsläge. é Välj menyn med markören och § Egenskaper skriv in numret på den kanal som Pr.
Page 94: Text-Tv

Text-TV Text-TV är ett informationssystem som sänds av vissa kanaler och som läses som en tidning. Systemet ger också hörselskadade eller den som inte är välbekant med sändningens språk tillgång till textning (t.ex. kabel-TV och satellitsändningar…). Tryck på: Du får fram: Inkoppling av Tar in eller lämnar text-TV.
Page 95: Format 16/9

Format 16/9 De bilder du tar emot kan överföras till format 16:9 (bred skärm) eller 4:3 (traditionell skärm). Bilder i 4:3 har ibland svarta band längst ned och längst upp (brevlådeformat). Denna funktion gör det möjligt att ta bort de svarta banden och optimera bildvisningen på skärmen. Om din TV är i 4:3 format.
Page 96: Videobandspelare

Anslutning av andra apparater TV-apparten är utrustad med 2 uttag, EXT1 och EXT2, vilka placerats på apparatens baksida. Uttag EXT1 har in- och utgångar för audio och video samt RGB-ingångar. Uttag EXT2 har in- och utgångar för audio och video samt S-VHS-ingångar. Gör anslutningarna som på…
Page 97: Dubbel Text-Tv-Sida

Anslut enligt figuren. Dubbel text-TV-sida Välj med knappen EXT3 Då det gäller en monoapparat, skall ljudsignalen kopplas till ingången AUDIO L (eller AUDIO R). Ljudet återges automatiskt via både TV-apparatens vänstra och högra högtalare. S-VHS, Hi-8 Hörlurar Tryck på knappen om du vill stänga av TV- apparatens ljud (se även: Ljudinställningar sid.
Page 98: Tips

Tips Dålig bild Text-TV Närhet till berg eller höghus kan ge upphov Är bilden illa inställd? Kontrollera att till dubbla bilder, eko eller skuggor. Försök i så inställningen är korrekt inställd (s. 5). Land fall att ställa in bilden manuellt: se Om fjärrkontrollen inte längre fungerar: (s.
Page 99
Johdanto Tämä ohjekirja neuvoo television asennuksessa ja käytössä ja se kannattaa lukea läpi huolellisesti. Uskomme, että tuote vastaa täysin laatuvaatimuksianne. Sisällys Asennus Television asennus ……….2 Television näppäimet .
Page 100: Television Asennus

Television asennus & “ Television paikka Kaukosäädin 5 cm 5 cm 5 cm Aseta televisio tukevalle alustalle ja jätä Asenna kaukosäätimeen kaksi R6-tyyppistä vähintään 5 cm: n ilmatila laitteen ympärille. paristoa ja varmista, että ne ovat oikeinpäin. Varmista, että tilanvalitsin on asetettu tv-asentoon. Jotta vaaratilanteita ei pääsisi syntymään, älä…
Page 101: Kaukosäätimen Näppäimet

Kaukosäätimen näppäimet EXT -liitäntöjen valinta (sivu 10 ) Odotustila Valitse televisioon liitetty laite Kytkee TV:n odotustilaan. Paina painamalla tätä näppäintä niin monta näppäimiä kertaa kuin on tarpeen. ja TV menee uudestaan päälle. Tilanvalitsin (s. 11) Aseta kaukosäädin TV-,VCR- Ohjemaluettelo (kuvanauhuri) tai DVD-tilaan. Voit tuoda näyttöön / poistaa näytöstä…
Page 102: Kanavien Pikaviritys

Kanavien pikaviritys Kun käynnistät television ensimmäisen kerran, “ Haku käynnistyy. Kaikki käytettävissä olevat kuvaruutuun ilmestyy valikko.Tässä valikossa TV-kanavat tallennetaan muistiin. voit valita maan, jossa televisiota käytetään, ja Haku kestää pari minuuttia. Kuvaruudussa valikkojen kielen: näkyy haun eteneminen ja löydettyjen kanavien määrä.
Page 103: Manuaaliviritys

Manuaaliviritys Tässä valikossa voit virittää kanavat yksitellen käsin. Kun kanava löytyy, haku pysähtyy ja kanavan & Paina näppäintä nimi ilmestyy kuvaruutuun (jos nimi on é Valitse ensin valikko ja sitten saatavana). Siirry seuraavaan kohtaan. Jos tiedät Asennus Man. halutun kanavan taajuuden, voit näppäillä sen Viritys suoraan näppäimillä…
Page 104: Kuva-Asetukset

Kuva-asetukset • säätää vaaleiden ja tummien värien Kontrasti: & Paina ensin näppäintä ja sitten näppäintä kontrastia. ¬ . Kuvaruutuun ilmestyy valikko Kuva • muuttaa kuvan terävyyttä. Terävyys: PääMenu • • säätää kuvan värilämpöä: Värilämpö: Kylmä (siniseen vivahtava), (tasapainotettu) Normaali Kuva Valoisuus •…
Page 105: Ajastin

Ajastin Tämän valikon avulla voit käyttää televisiota syötä aika, jolloin televisio Päättymisaika herätyskellona. siirtyy valmiustilaan. & Paina näppäintä § syötä sen kanavan numero, joka Ohjelmanro é Valitse ensin valikko ja sitten Toiminnot asetetaan päälle määritettynä ajankohtana. è Ajastin voit valita vaihtoehdon Aktivointi •…
Page 106: Teksti-Tv

Teksti-TV Teksti-TV on joidenkin TV-yhtiöiden tarjoama tietojärjestelmä, jonka sisältämää tekstiä voidaan lukea kuin sanomalehteä. Sen avulla kuvaruutuun saadaan myös tekstitys huonokuuloisia katsojia ja vieraskielisiä ohjelmia varten (esimerkiksi kaapeli- ja satelliittikanavat). Paina näppäintä Kuvaruutuun ilmestyy: Teksti-TV Voit avata tai sulkea teksti-TV:n.Teksti-TV:n etusivulla ¤…
Page 107: 16:9-Toiminto

16:9-toiminto Vastaanotetut ohjelmat voidaan lähettää joko kuvakoossa 16:9 (laajakuva) tai 4:3 (perinteinen kuva). 4:3-kuvissa on joskus musta raita ylhäällä ja alhaalla (elokuvakoko). Tämän toiminnon avulla voit poistaa mustat raidat ja saat kuvan näkymään ruudussa optimaalisesti. Jos televisiossa on 4:3-kuvaruutu. îÏ Painamalla näppäintä…
Page 108: Kuvanauhuri

Oheislaitteiden liittäminen Television takana on EXT1- ja EXT2-liitännät. EXT1-liitännässä on audio- ja videotulot ja -lähdöt sekä RGB-tulosignaalit. EXT2-liitännässä on audio- ja videotulot ja -lähdöt sekä S-VHS tuloliitännät. Kuvanauhuri Käytä hyvälaatuista eurojohtoa. Jos kuvanauhurissasi ei ole euroliitäntää, ainoa mahdollinen liitäntä on antennijohdon kautta. Sinun täytyy virittää kuvanauhurisi testisignaali ohjelmanumerolle 0 (katso manuaaliviritys, s.
Page 109: Oheislaitteiden Liittäminen

Tee ohessa kuvatut liitännät. Oheislaitteiden liittäminen Valitse näppäimellä vaihtoehto EXT3 Jos käytössäsi on monoääninen kamera, liitä sen äänisignaali AUDIO L- tai AUDIO R -tuloliitäntään. Ääni kuuluu automaattisesti television oikeasta ja vasemmasta kaiuttimesta. S-VHS, Hi-8 Kuulokkeet Paina näppäintä , jos haluat hiljentää television äänen (katso myös Äänen säädöt sivulla 6).
Page 110: Vihjeitä

Vihjeitä Huono kuva Ei ääntä Lähellä olevat korkeat mäet tai rakennukset Jos joiltakin kanavilta puuttuu ääni, mutta ei voivat aiheuttaa kaksoiskuvia, kaikuja tai kuva, syy on väärässä TV-järjestelmässä. varjoja.Yritä säätää kuvaa manuaalisesti, ks. Muuta — asetusta (s. 5). Järjestelmä (s. 5) tai suuntaa ulkoantenni Teksti-TV Hienosäätö…
Page 111
Table of TV frequencies. Lista das frequências TV CÔËÒÓÍ ˜‡ÒÚÓÚ ÔÂÂ‰‡Ú˜ËÍÓ‚. Frequenztabelle der Fernsehsender. Liste over TV senderne. A televizió-adóállomások Liste des fréquences TV. Tabell over TV-frekvenser. frekvenciáinak a listája. Frequentietabel TV-Zenders. Tabell över TV-frekvenser. Lista częstotliwości stacji nadawczych. Tabella delle frequenze TV. TV-taajuustaulukko.
Page 112
ß…

Источник

Не включается телевизор Philips: 6 типичных неисправностей

Основные причины

Слетела прошивка

Скачки напряжения

Сгорел блок питания

Питание инвертора

Человеческий фактор

Заключение

Таблица с кодами неисправностей телевизора филипс

Код ошибки 2 Led tv Philips

Ремонт main board 310431365664

Код ошибки 2 Led tv Philips на шасси QFU1.2E LA

Темы без ответов:

Quick Links

Related Manuals for Philips 29PT8509

Summary of Contents for Philips 29PT8509

Page 3: Table Of Contents

Page 4: Installation Du Téléviseur

Page 5: Les Touches De La Télécommande

Page 6: Installation Rapide

Page 7: Mémorisation Manuelle

Page 8: Réglages De L’image

Page 9: Fonction Réveil

Page 10: Télétexte

Page 11: Formats 16:9

Page 12: Raccordements

Page 13: Connexions Latérales

Page 14: Conseils

Page 16: Installeren Van Het Televisietoestel

Page 17: Toetsen Van De Afstandsbediening

Page 18: Snelle Installatie

Page 19: Handmatig Vastleggen In Het Geheugen

Page 20: Instellen Van Het Beeld

Page 21: Wekfunctie

Page 22: Teletekst

Page 23: 16:9 Formaten

Page 24: Aansluiten Van Extra Apparatuur

Page 25: Aansluitingen Aan De Zijkant

Page 26: Tips

Page 28: Installation Des Fernsehgerätes

Page 29: Die Tasten Der Fernbedienung

Page 30: Schnellinstallation Der Programme

Page 31: Manuelles Speichern

Page 32: Bildeinstellungen

Page 33: Weckfunktion

Page 34: Videotext

Page 35: Bildformate 16:9

Page 36: Anschluß Von Anderen Geräten

Page 37: Anschlüsse Auf Der Geräteseite

Page 38: Tips

Page 40: Installazione Del Televisore

Page 41: I Tasti Del Telecomando

Page 42: Installazione Rapida

Page 43: Memorizzazione Manuale

Page 44: Regolazioni Dell’immagine

Page 45: Funzione Sveglia

Page 46: Televideo

Page 47: Funzioni Televideo

Page 48: Videoregistratore

Page 49: Collegamenti Laterali

Page 50: Consigli

Page 64: Installering Af Fjernsynet

Page 65: Fjernbetjeningens Taster

Page 66: Hurtig Installation

Page 67: Manuel Indlæsning

Page 68: Indstilling Af Billedet

Page 69: Tv-Vækning

Page 70: Tekst-Tv

Page 71: Format 16:9

Page 72: Tilslutning Af Eksternt Udstyr

Page 73: Tilslutninger På Sidepanelet

Page 74: Gode Råd

Page 76: Installasjon Av Tv-Apparatet

Page 77: Tastene På Fjernkontrollen

Page 78: Rask Installering

Page 79: Manuell Lagring

Page 80: Justering Av Bildet

Page 81: Vekking

Page 82: Tekst-Tv

Page 83: 16:9-Formater
