Друзья, здравствуйте! Плотный рабочий график не дает возможности уделять должного внимания нашему «дневнику весового мастера». Однако, материала скопилось достаточно, будем улучать время и постепенно дополнять дневник новыми заметками.

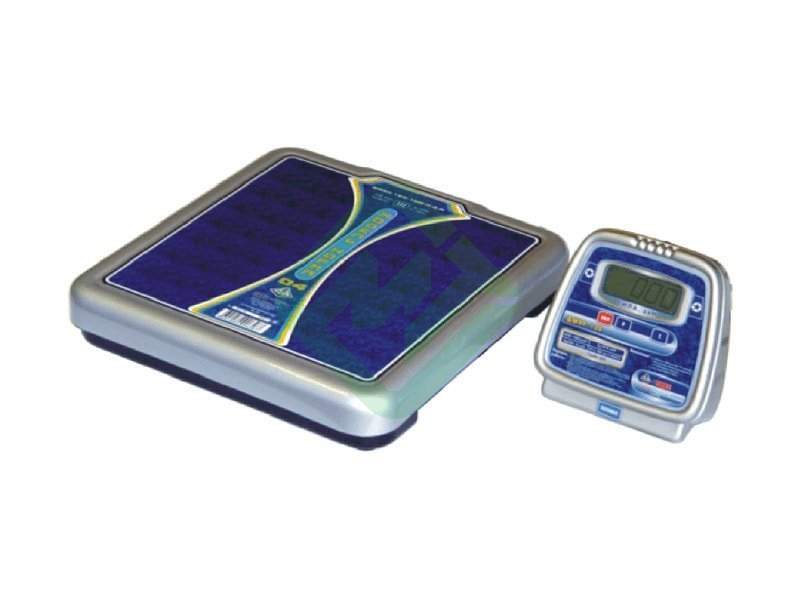

Сегодня рассказ о простом ремонте весов ТВЕС ВМЭН-150.
Данные весы чаще всего используют для контроля массы человека в различных учреждениях медицинской направленности, но иногда и картошку на рынке взвешивают, хотя для этого весы менее пригодны.
К нам в мастерскую весы попали с неисправностью, которая проявлялась следующим образом: весы включались, показывали номер ПО, НПВ, и сразу же выключались.
Весы оснащены вибрачастотным весоизмерительным датчиком. Принцип его действия прост — есть чувствительный элемент, в роли которого выступает металлическая балка. В балке проточена полость и тонкая мембрана. Мембрана соединяет стенки полости, выступая в роли струны. И есть две электромагнитные катушки. На первую катушку подается высокочастотный сигнал, возникает электромагнитное поле, которое дергает струну. Струна начинает колебаться. Вторая катушка выступает в роли приемника этих колебаний.
При пустой платформе весов частота колебаний струны имеет одни характеристики, когда платформа весов нагружается, тогда струна натягивается — частота колебаний возрастает, процессор понимает, что частота изменилась и выдает информацию о весе, который соответствует измененной частоте колебаний струны.
Это если в двух словах. Также нужно упомянуть о плате генератора-усилителя. Эта плата задает параметры работы катушек: на одну катушку генератор подает сигнал, с другой катушки эта же плата снимает сигнал и формирует из него меандр. Наконец этот меандр принимается процессором. На этом с теорией всё.
Возвращаемся к нашим весам. Весы включаются, и сразу же отключаются. Мы слушаем датчик, он не издает ни звука. Тут маленькое пояснение: дело в том, что частота колебания струны датчика находится в верхнем регистре частот, доступных человеческому уху, т.е. если датчик работает, то это можно попросту услышать. Во многих случаях это упрощает диагностику — звук работающего датчика чем-то напоминает комаринный писк.
В нашем случае датчик молчал. Продолжаем диагностику, следующий шаг — проверка целостности кабеля, соединяющего весовую платформу и блок индикации. Кабель в данных весах используется трехжильный + экран. По одной жиле идет питание на датчик, по второй жиле идет сигнал от датчика, третья жила — земля. Разбираем платформу, чтобы добраться до платы генератора-усилителя.
На плате проверяем питание. Замер напряжения показал, что таковое отсутствует. Отлично! Продолжаем локализацию неисправности. Разбираем блок индикации, чтобы проверить почему нет питания на датчике, и узнать кто в этом виноват. Сразу видим, что кабель тут не при чем.
В неисправности виновата холодная пайка — заводской брак, при котом олово на контактах разъема не расплавилось должным образом, образуя хрупкое соединение. Такое соединение не выдержало веса разъема и вибраций. Разъем отвалился.
Припаяли разъем на место, весы запустились.
Калибровка не потребовалась. Удачных ремонтов, коллеги!
Руководство по ремонту весов
типа ВЭУ, ВМЭН, ВЭНд(МАЛЫШ)
St008
St006
Тамбов
2005
-2-
ВВЕДЕНИЕ
Данное руководство предназначено для специалистов, обслуживающих торговые электронные весы типа ВЭУ-2, -6, -15, -30, -60, -150, -200, ВЭУ-30С, -60С, -150С, -200С, ВЭУ-2СЧ, -6СЧ, -15СЧ, -30СЧ, ВМЭН 150 (200), ВЭНд-01 («МАЛЫШ»), ВНТР-15-1/2/5-М-И (почтовые). Это современные весы, построенные на базе виброчастотного датчика, микропроцессора АТ89С52 (С51) на процессорных блоках St008.01 в весах ВЭУ, ВМЭН, ВЭНд-01; St006.01 в весах ВНТР-15-М-И. Весы обладают широким диапазоном функциональных возможностей.
Основные функциональные возможности весов:
— автоноль;
— автоматическое переключение дискретности;
— автоградуировка;
— «заморозка» показаний;
— фиксация успокоения;
— выборка массы тары в весах с НПВ 15 кг (и более) и компенсация массы тары в весах с НПВ 6 кг и 2 кг;
— память цен продуктов (8 ячеек в ВЭУ-С и 2000 ячеек в ВЭУ-СЧ);
— встроенный калькулятор (для ВЭУ-С, ВЭУ-СЧ);
— звуковая сигнализация при работе с клавиатурой весов и при переключении режимов работ;
— интерфейсная связь с компьютером или ККМ;
— сигнализация перегрузки:
— сигнализация переполнения стоимости (для ВЭУ-С).
Весы ВМЭН 150 (200) в настоящее время не выпускаются. Вместо них выпускаются весы ВЭУ-150-Д (200-Д).
Пример обозначения весов типа ВЭУ:
ВЭУ 30С-5/10-И-Д-СЧ
ВЭУ – название конструктивного ряда весов;
30 – НПВ весов в кг;
С – наличие сервисных функций весов (цена, стоимость, калькулятор, память цен). Отсутствие буквы – нет сервисных функций;
5/10 – дискретность весов в г;
И – наличие интерфейсного выхода RS232 (отсутствие буквы – нет интерфейса);
Д – расположение электронных блоков в двух корпусах (весовая платформа и пульт управления). Отсутствие буквы – один корпус;
СЧ – наличие счётного режима и сервисных функций.
Весы типа ВЭУ-150(С)-Д, ВЭУ-200(С)-Д могут работать при температурах -15°С и даже до -20°С.
-3-
- ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ.
1.1. Конструкция весов обеспечивает лёгкий доступ к отдельным узлам и блокам с целью их ремонта или замены.
1.2. В состав весов входят следующие основные узлы и блоки:
— преобразователь силы веса виброчастотный (ПСВВ);
— субблок самовозбуждения (усилитель) (Ус);
— процессорный блок (ПБ);
— блок индикации (БИ);
— трансформатор (Тр);
— клавиатура (Кл);
-интерфейсный блок (Инт);
-сетевой фильтр (СФ).
1.3. ПСВВ, Ус, СФ и трансформатор расположены внутри корпуса весов. ПБ St008.01 в весах ВЭУ-2, -6, -15 и в ВЭУ-30-И-СЧ расположены также внутри корпуса. В большегрузных весах (30, 60, 150, 200 кг) процессорный блок расположен в выносном пульте управления, а в весовой платформе расположены только ПСВВ и Ус. Весовая платформа во всех современных большегрузных весах соединена с выносным пультом экранированным кабелем Аа6.644.012.
Весовые платформы бывают низкие квадратные (300х300) и большие прямоугольные (под мешки, ящики).
1.4. Принцип действия весов заключается в преобразовании силы веса взвешиваемого груза в числоимпульсный сигнал, который в микропроцессоре обрабатывается и сравнивается с данными, записанными в микросхеме памяти при градуировке с выдачей результата на табло индикации.
1.5. Процессорный блок St008.01 включает устройство питания, процессорное устройство и устройство индикации. Схема ПБ St006.01 аналогична схеме блока St008.01, но в интерфейсных весах в блоке St006.01 расположена схема интерфейсного выхода.
1.5.1. Устройство питания вырабатывает набор напряжений, необходимых для функционирования весов. Для питания микросхем выдаётся стабилизированное напряжение 5В, 300 мА (AD1, AD4, C3, C5…C8). С выхода выпрямительного моста снимается также напряжение для подпора средней точки обмоток трансформатора, питающих накалы индикаторных ламп. Накал индикаторов осуществляется переменным напряжением 2,5В, 300мА (две обмотки со средней точкой).
Анодное напряжение индикаторов формируется выпрямителем 40В, 30 мА (AD2, C4, R5, R4).
Для блоков, работающих с интерфейсом, вырабатывается дополнительно постоянное напряжение +12В (AD3, C9).
1.5.2. Процессорное устройство выполнено на микропроцессоре АТ89С52-24 (АТ89С51). Работая по программе, хранящейся в микропроцессоре, он управляет функционированием остальных элементов.
Оперативное запоминающее устройство выполнено на микросхеме АТ24С04 (АТ24С128 в счётных весах). В нём хранится градуировочная характеристика и цены до 32 продуктов, задаваемые продавцом. Микросхема обеспечивает многократную перезапись хранящихся в ней данных.
-4-
С выхода усилителя сигнал датчика поступает на предделитель с коэффициентом деления 2048, реализованный на микросхемах К561ИЕ16, К1554ТЛ3 (IN74AC132N) (D4, D3). С выхода предделителя импульсы поступают на вход INT1 микропроцессора, для измерения периода следования импульсов на выходе предделителя. Опорную частоту 11,0592 МГц вырабатывает генератор микропроцессора, выполненный на элементах BQ1, С1, С2.
Опрос клавиатуры осуществляется с процессора по цепям INK1…INK5, OUTK1…OUTK5 (для весов с клавиатурой ВЭУ-С, ВЭУ-СЧ).
1.5.3. Схема индикации выполнена на индикаторе ИЛЦ12-6/8Л-Р и контроллере D5 UCN5812. В блоке St006.01 вместо контроллера используются 2 буферных элемента D5, D6 на К1109КН2.
1.5.4. В весах ВЭУ-С и ВЭУ-СЧ имеется дополнительная светодиодная индикация VD1…VD3. Светодиоды в весах ВЭУ-С указывают о том, что высвечивается на основном индикаторе: масса, цена, стоимость.
Комбинации состояний индикаторов определяют режимы работы весов в соответствии с таблицей (+ — светодиод включен, – — светодиод выключен):
| Светодиоды | Состояние весов | ||
| Масса | Цена | Счет | |
| + | – | – | Режим взвешивания товара. На дисплее – вес товара. |
| + | + | – | На дисплее стоимость взвешенного товара. |
| – | – | + | Режим подсчета штучного товара. На дисплее – количество товара установленного на платформе. |
| – | + | + | На дисплее стоимость штучного товара установленного на платформе. |
| – | + | – | На дисплее цена товара, введенная с клавиатуры. |
| – | – | – | Режим ввода с клавиатуры |
| + | – | + | Режим калькулятора |
| + | + | + | Режим просмотра переменных |
1.5.5. Интерфейсная схема в почтовых весах ВНТР-15-М-И (ПБ St006.01) выполнена на оптопаре АОТ110А и двух транзисторах КТ3102 (канал TxD). Канал выборки массы тары выполнен на транзисторе КТ315Б. Интерфейсная схема служит для согласования процессорного блока весов с портом компьютера. Интерфейсная связь реализована через интерфейсный стандарт RS232.
1.6. Интерфейсный блок St001.02 выполнен на микросхеме АОТ128, транзисторах КТ3102 и служит для согласования процессорного блока весов с портом компьютера. Интерфейсная связь реализована через интерфейсный стандарт RS232.
1.7. Протоколы интерфейсного обмена весов ВЭУ.
1.7.1.
Протокол интерфейсного обмена весов ВЭУ-С.Параметры обмена:
-скорость — 4800 бод;
-количество байт – 8;
-контроль чётности – чётность;
-стоп-бит – 1;
-пауза между байтами – 0,1…1 сек.
-5-
Описание протокола.Обмен инициируется внешним устройством (ВУ):Режим 1. ВУ передаёт в весы посылку: <0> <0> <1>, где 1 — код команды «ТАРА». Передача этой посылки соответствует нажатию на весах кнопки «Т».Режим 2. ВУ передаёт в весы посылку: <0> <0> <2> <Ц0> <Ц1> <Ц2> <Ц3><Ц4>, где 2 – код команды «запрос с ценой», а Ц0…Ц4 – значение цены (5 байт) в 2/10 коде, старшая тетрада равна нулю. Весы принимают эту посылку и, при наличии успокоения весов и показаний стоимости на табло весов, передают в ВУ посылку: <М0> <М1> <М2> <М3> <М4> <М5> — 6 байт массы, <Ц0> <Ц1> <Ц2> <Ц3> <Ц4> — 5 байт цены, <С0> <С1> <С2> <С3> <С4> <С5> — 6 байт стоимости.Режим 3. ВУ передаёт в весы посылку: <0> <0> <3> <0> <0> <0> <0> <0>, где 3 – код команды «запрос без цены» и 5 байт нулевой цены. Весы принимают эту посылку и, при наличии успокоения весов и нулевых показаний стоимости на табло весов, передают в ВУ посылку: <М0> <М1> <М2> <М3> <М4> <М5> — 6 байт массы, <0> <0> <0> <0> <0> — 5 байт нулевой цены, <0> <0> <0> <0> <0> <0> — 6 байт нулевой стоимости.Передача информации на ВУ по инициативе весов.
При нажатии на весах клавиши «ИТОГ» и при наличии успокоения весов и показаний цены и стоимости (при пустом сумматоре) весы инициируют передачу на ВУ посылку: <М0> <М1> <М2> <М3> <М4> <М5> — 6 байт массы, <Ц0> <Ц1> <Ц2> <Ц3> <Ц4> — 5 байт цены, <С0> <С1> <С2> <С3> <С4> <С5> — 6 байт стоимости.
1.7.2.
Протокол интерфейсного обмена весов ВЭУ-СЧ.Параметры обмена:
- Скорость обмена – 4800 бит/сек.
- Количество информационных бит – 8
- Контроль по четности
- Стоп бит – 1
Описание протокола.
Существует три режима обмена весов с ВУ, в которых обмен инициализируется ВУ:
Режим 1 – ВУ передает в весы посылку <0> <0> <1>, где 1- код команды
«ТАРА» соответствует нажатию клавиши «ТАРА» на весах.
Режим 2 – ВУ передает в весы посылку: <0> <0> <2> <Ц0> <Ц1> <Ц2> <Ц3> <Ц4>, где 2 – код команды, Ц0…Ц4 – значение цены 5 байт в 2/10 коде. Старшая тетрада равна нулю. Весы принимают значение цены и при наличии успокоения весов передают на ВУ посылку:
<М0> <М1> <М2> <М3> <М4> <М5>
<Ц0> <Ц1> <Ц2> <Ц3> <Ц4>
<С0> <С1> <С2> <С3> <С4> <С5+Р>, где М0…М5 – шесть байт веса (количества в счетном режиме), Ц0…Ц4 – пять байт цены за килограмм (за 1 шт. в счетном режиме), С0…С5 – шесть байт стоимости. Р – признак режима: Р=0 в режиме весов, Р=80h в счетном режиме.
-6-
Режим 3 – ВУ передает в весы посылку: <0> <0> <3> <0> <0> <0> <0> <0>,
где 3 – код команды, и 5 байт нулевой цены в 2/10 коде. Весы принимают значение цены и при наличии успокоения весов передают на ВУ посылку:
<М0> <М1> <М2> <М3> <М4> <М5>
<0> <0> <0> <0> <0>
<0> <0> <0> <0> <0> <P>, где М0…М5 – шесть байт веса (количества в счетном режиме), <0> – бать байт нулевой цены, шесть байт стоимости нулевой стоимости. Р – признак режима: Р=0 в режиме весов, Р=80h в счетном режиме.
Режим передачи информации с весов на ВУ по инициативе весов.
Нажатие на весах клавиши «ИТОГ», при наличии стабилизации не нулевого веса инициализирует передачу на ВУ следующей посылки:
<М0> <М1> <М2> <М3> <М4> <М5>
<Ц0> <Ц1> <Ц2> <Ц3> <Ц4>
<С0> <С1> <С2> <С3> <С4> <С5+Р>, где М0…М5 – шесть байт веса (количества в счетном режиме), Ц0…Ц4 – пять байт цены за килограмм (за 1 шт. в счетном режиме), С0…С5 – шесть байт стоимости. Р – признак режима: Р=0 в режиме весов, Р=80h в счетном режиме.
1.7.3.
Протокол современных весов ВЭУ-И-(Д) без клавиатуры, ВНТР-15-М-И $00/66 (почтовые, ПБ St008.01) и ВЭНд (МАЛЫШ) (процессорные программы типа «u-ХХХХ») соответствует протоколу ВЭУ-…-С, но в нём нет передачи информации по инициативе весов.
В интерфейсных весах ВЭУ и «МАЛЫШ» с программами типа «1600», «1100» нет и
режима 2 .
1.7.4
. Протокол весов ВНТР-15-М-И (почтовые, ПБ St006.01, выпуск до 4 квартала 2005года).
Весы передают информацию двумя посылками по 5 байт: 1-й байт – АА16, 2-й байт – 5516, 3-й байт – (двоичное) младший байт веса в граммах, 4-й байт – (двоичное) старший байт веса в граммах, 5-й байт – знак: 0 – «+», 80 – «-».
Сигнал «Тара» вырабатывается 500 мсек. импульсом, открытым коллектором транзистора КТ-315Б, управляется сигналом RTS.
Настройки порта: скорость 4800 бод, без паритета, стоповых 1.
1.8. Блок самовозбуждения St001.06, собранный на микросхеме LM324N, возбуждает колебания чувствительного элемента датчика на его резонансной частоте, а также усиливает и формирует сигнал от капсюля ПСВВ.
1.9. Весы ВЭУ-СЧ и ВНТР-15-М-И имеют дополнительно индикацию покупателя, соединённую паяным шлейфом с процессорным блоком.
1.10. Трансформатор 4У5.700.044 установлен в весах ВЭУ без интерфейса.
Он имеет вторичные обмотки для питания стабилизатора 5В, выпрямителя 40В, две обмотки по 2,5 В со средней точкой для питания накалов индикаторов. В весах с интерфейсом устанавливается трансформатор 4У5.700.045. В этом трансформаторе
имеется дополнительная обмотка для работы выпрямителя 12В, питающего интерфейсный блок.
1.10.1. Обмоточные данные трансформатора 4У5.700.044.
Обмотка 1. Диаметр провода ПЭВ-2 – 0,14. Число витков – 2860. Номера выводов — 1-2. Напряжение 220 В.
Обмотка экранная. Диаметр провода ПЭВ-2 – 0,14. Число витков – 130. Номер вывода -12.
Обмотка 3. Диаметр провода ПЭВ-2 – 0,25. Число витков – 470. Номера выводов — 7-8. Напряжение х.х. 36,2 ±2В.
-7-
Обмотка 4. Диаметр провода ПЭВ-2 – 0,28. Число витков – 130. Номера выводов — 5-6. Напряжение х.х. 10 ±0,5В.
Обмотка 5 и 6. Диаметр провода ПЭВ-2 – 0,5. Число витков – 2х26 с общей средней точкой. Номера выводов — 9-10 (общий) — 11. Напряжение х.х. 2х2В ±0,2 В.
1.10.2. Обмоточные данные трансформатора 4У5.700.045 полностью соответствуют трансформатору 4У5.700.044, но имеется дополнительная обмотка.
Обмотка 2. Диаметр провода ПЭВ-2 – 0,25. Число витков – 130. Номера выводов — 3-4. Напряжение х.х. 10 ±0,5 В.
1.10.3. Соответствие выводов трансформатора контактам разъёма HU-10.
Вывод 3 ————Контакт 1 разъёма
Вывод 4———— Контакт 9 разъёма
Вывод 5———— Контакт 2 разъёма
Вывод 6———— Контакт 8 разъёма
Вывод 7———— Контакт 3 разъёма
Вывод 8———— Контакт 7 разъёма
Вывод 9———— Контакт 4 разъёма
Вывод 10———-Контакт 5 разъёма
Вывод 11———-Контакт 6 разъёма
1.10.3. Исполнения трансформаторов отличаются длиной выводов.
4У5.700.044(045) — длина выводов обмотки 1 и экранной обмотки из провода 0,35мм2 =150мм, длина остальных выводов из провода 0,2мм2 =210мм. Разъём HU-10. Для весов ВЭУ-…-С (-И), ВЭУ-…(-И) –Д (с корпусом пульта управления от ВЭУ-…-С).
4У5.700.044-01 (045-01) — длина выводов обмотки 1 из провода 0,35мм2 =150мм, а экранной 120мм, длина остальных выводов из провода 0,2мм2 =390мм. Разъём HU-10. Для весов ВЭУ-2, -6, -15 (-И, -СЧ), -30-СЧ, ВНТР-15-М-И.
4У5.700.044-02 (045-02) — длина выводов обмотки 1 из провода 0,35мм2 =220мм, без экранной обмотки, длина остальных выводов из провода 0,2мм2 =170мм. Разъёма нет. Для весов типа ВМЭН-150, -200.
1.11. Клавиатура ВЭУ-С Аа6.065.003 весов содержит 25 кнопок.
1.11.1. В весах ВЭУ-С кнопки имеют следующее назначение:
Кнопки «0…9» служат для ввода цены товара.
Кнопка «С» обнуляет цену продукта.
Кнопка «Т» предназначена для выборки (компенсации) массы тары.
Кнопки «F1…F8» соответствуют 8-ми ячейкам памяти для записи цен продуктов.
Кнопка «П» для входа в режим программирования цены или градуировки.
Кнопка «М» для перевода индикатора на показание массы продукта.
Кнопка «Ц» для режима установки цены продукта.
Кнопка «К» для перевода весов в режим калькулятора.
Кнопки «+», «-», «:», «х» для выполнения арифметических действий в режиме калькулятора.
Кнопка «ИТОГ» выводит на индикатор стоимость товаров. В интерфейсных весах выдаёт данные о весе, цене и стоимости.
1.11.2. В весах ВЭУ-СЧ кнопки этой клавиатуры имеют следующее назначение:
-8-
Назначение клавиш в режиме ввода с клавиатуры и программирования.
| Клавиша | Назначение |
| 0…9 | Ввод числового значения |
| С | Сброс набранного числового значения. Если был «0», то выход в режим взвешивания. |
| Т | Фиксация значения тары, значение веса которой было введено с клавиатуры. |
| К | Зафиксировать количество товара введенного с клавиатуры и привязать его к весу, зафиксированному по F3 в режиме взвешивания. |
| П | Чтение параметров (значения цены за 1кГ/1шт. товара; калибровочных данных /вес, количество/ для счетного режима; веса тары) из ячейки памяти, номер которой был введен с клавиатуры. |
| F3 | Зафиксировать вес товара введенного с клавиатуры и привязать его к количеству. |
| F1,F8 | Запись веса тары в заданную ячейку памяти тары. |
| F1,П | Запись параметров (значение цены за 1кГ/1шт. товара; калибровочных данных /вес, количество/ для счетного режима) в заданную ячейку памяти товаров. |
| F8 | Чтение значения веса тары из ячейки памяти, номер которой был введен с клавиатуры. |
Назначение клавиш во всех режимах кроме режимов ввода с клавиатуры, просмотра переменных и калькулятора.
| Клавиша | Назначение |
| 0…9 | Перевод весов в режим ввода числа с клавиатуры |
| С | Не используется |
| Т | Фиксация значения тары |
| К | Индикация количества товара на платформе (счетный режим). |
| М | Индикация массы товара (режим взвешивания). |
| Ц | Индикация/изменение цены товара. Если установлен режим взвешивания, то это цена за 1кГ товара. Если установлен режим счета товара, то это цена за 1шт. товара. |
| Итог | Индикация стоимости товара, выдача данных по интерфейсной линии на ПК. |
| F2 | Перевод весов в режим просмотра переменных |
| F3 | Фиксация массы N шт. товара установленного на платформу для калибровки весов в счетном режиме. |
| F4 | Перевод весов в режим калькулятора |
Назначение клавиш в режиме калькулятора.
| 0…9 | Ввод числового значения |
| С | Сброс набранного числового значения. Если был «0», то сброс 1-го операнда. |
| F4 | Выход из режима калькулятора |
| + | Сложение |
| – | Вычитание |
| : | Деление |
| X | Умножение |
| T | Десятичная точка |
Назначение клавиш в режиме просмотра переменных.
| Т | Индикация зафиксированной тары |
| К | Индикация количества товара при калибровке счетного режима |
| F3 | Индикация веса товара при калибровке счетного режима |
| Ц | Индикация цены товара |
-9-
1.12. Сетевой фильтр установлен в весах ВЭУ-2, -6, -15. СФ выполнен на дросселе и конденсаторах.
1.13. Типы ПСВВ, применяемые в настоящее время.
В весах ВЭУ-2 применяется ПСВВ Аа5.127.038.
В весах ВЭУ-6, -15, ВЭУ-30-СЧ, ВНТР-15-М-И применяется ПСВВ Аа5.127.035.
В весах ВЭУ-30, -60 применяется ПСВВ Аа5.127.037.
В весах ВЭУ-150, -200 применяется ПСВВ Аа5.127.030.
В весах ВЭУ-60С применяется ПСВВ Аа5.127.017.
В весах ВЭУ 150С, -200С применяется ПСВВ Аа5.127.009.
В весах ВЭНд-01-15-1/2/5 применяется ПСВВ Аа5.127.035-02.
1.14.
Процессорные программы.
1.14.1. В весах ВЭУ-2-0,5/1 применена программа «u-1700». Ранее применялась «У02-1.1», а ещё ранее «1200». Программа «u-1700» полностью меняет «У02-1.1». При замене программы «1200» на «u-1700» необходимо вновь произвести градуировку. При этом программа «u-1700» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
1.14.2. В весах ВЭУ-6-1/2 применена программа «u-2100». Ранее применялась «У06-1», а ещё ранее «1300». Программа «u-2100» полностью меняет «У06-1». При замене программы «1300» на «u-2100» необходимо вновь произвести градуировку. При этом программа «u-2100» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
1.14.3. В весах ВЭУ-15-2/5 применена программа «u-3400». Ранее применялась «У15-2», а ещё ранее «1101». Программа «u-3400» полностью меняет «У15-2». При замене программы «1101» на «u-3400» необходимо вновь произвести градуировку. При этом программа «u-3400» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
1.14.4. В весах ВЭУ-15-1/2/5 применена программа «u-3200». При этом программа «u-3200» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
1.14.5. В весах ВЭУ-30-5/10-Д (низкая квадратная весовая платформа, датчик типа «паук») применена программа «u-4700». При этом программа «u-4700» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
В ранее выпускавшихся весах ВЭУ-30-5/10 с высокой квадратной весовой платформой и соединением через 25-ти контактный разъём применялась программа «1900». Эти программы не взаимозаменяемы.
1.14.6. В весах ВЭУ-30-10-Д (низкая квадратная весовая платформа, датчик типа «паук») применена программа «u-4000». При этом программа «u-4000» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
В ранее выпускавшихся весах ВЭУ-30-10 с высокой квадратной весовой платформой и соединением через 25-ти контактный разъём применялась программа «1901». Эти программы не взаимозаменяемы.
1.14.7. В весах ВЭУ-60-5/10/20-Д (низкая квадратная весовая платформа, датчик типа «паук») применена программа «u-5800». При этом программа «u-5800» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
В ранее выпускавшихся весах ВЭУ-60-5/10/20 с высокой квадратной весовой платформой и соединением через 25-ти контактный разъём применялась программа «1600». Эти программы не взаимозаменяемы.
-10-
В весах ВЭУ-60-5/10/20-И-Д с большой весовой платформой применена программа
«u-5810».
1.14.8. В весах ВЭУ-150-100-Д (низкая квадратная весовая платформа, датчик типа «паук») применена программа «u-7000». При этом программа «u-7000» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
В ранее выпускавшихся весах ВЭУ-150-100 с высокой квадратной весовой платформой и соединением через 25-ти контактный разъём применялась программа «1700» затем «У150-3.1». Эти программы не взаимозаменяемы с программой «u-7000». Программа «У150-3.1» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «1700» на «У150-3.1» обязательно производить переградуировку весов.
1.14.9. В весах ВЭУ-200-100-Д (низкая квадратная весовая платформа, датчик типа «паук») применена программа «u-8000». При этом программа «u-8000» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек.
В ранее выпускавшихся весах ВЭУ-200-100 с высокой квадратной весовой платформой и соединением через 25-ти контактный разъём применялась программа «1800» затем «У200-3.1». Эти программы не взаимозаменяемы с программой «u-8000». Программа «У200-3.1» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «1800» на «У200-3.1» обязательно производить переградуировку весов.
1.14.10. В весах ВЭУ-30С-5/10-Д с большой весовой платформой применена программа «2900».
1.14.11. В весах ВЭУ-30С-10-Д с большой весовой платформой применена программа «2901».
1.14.12. В весах ВЭУ-60С-20-Д с большой весовой платформой применена программа «Uc5302». Ранее применялась программа «2601». Программа «Uc5302» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «2601» на «Uc5302» обязательно производить переградуировку весов.
1.14.13. В весах ВЭУ-150С-50/100-Д с большой весовой платформой применена программа «Uc7700». Ранее применялась программа «2701». Программа «Uc7700» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «2701» на «Uc7700» обязательно производить переградуировку весов.
1.14.14. В весах ВЭУ-150С-100-Д с большой весовой платформой применена программа «Uc7000». Ранее применялась программа «2700». Программа «Uc7000» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «2700» на «Uc7000» обязательно производить переградуировку весов.
1.14.15. В весах ВЭУ-200С-100-Д с большой весовой платформой применена программа «Uc8000». Ранее применялась программа «2800». Программа «Uc8000» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «2800» на «Uc8000» обязательно производить переградуировку весов.
1.14.16. В весах ВЭУ-2-0,5/1-И-СЧ применена программа «UC1720». Ранее применялась программа «У02.1С.1». Программы взаимозаменяемы.
1.14.17. В весах ВЭУ-6-1/2-И-СЧ применена программа «UС2120». Ранее применялась программа «У06.1С.1». Программы взаимозаменяемы.
1.14.18. В весах ВЭУ-15-2/5-И-СЧ применена программа «UС3420».
-11-
1.14.19. В весах ВЭУ-30-5/10-И-СЧ (И-Д-СЧ) применена программа «UС4720». Ранее применялась программа «У30.1С.1». Программы взаимозаменяемы.
1.14.20. В весах ВЭНд-01-15-1/2/5 (-И) применена программа «u-3210». Ранее применялась программа «1100». Программа «u-3210» обеспечивает градуировку прямым нагружением без промежуточных нулевых реперных точек. При замене программы «1100» на «u-3210» обязательно производить переградуировку весов.
1.14.21. в весах ВНТР-15-1/2/5-М-И$00/66 применена программа «u-3220». В весах ВНТР-15-1/2/5-М-И выпуска до 4 квартала 2005 года применялась программа «110».
1.14.22. Программы типа «u-ХХХХ», «UCXXXX», «2ХХХ», «УХХХ-ХХ.Х» эаписываются на микросхеме АТ89С52… Программы остальных типов можно записывать как на АТ89С52…, так и на АТ89С51…
1.14.23. . Все вышеперечисленные программы одинаковы как для интерфейсных весов, так и для неинтерфейсных.
1.15.
Некоторые особенности работы весов.
1.15.1. В современных весах ВЭУ-СЧ, ВЭУ с программами типа «u-ХХХХ» на индикаторе символы левого технологического разряда имеют следующее значение:
ШШШ — Признак стабилизации веса.
ш ш
Вес меньше НмПВ. —- ш ш
ш ш
ШШШ — Признак отрицательного веса.
ш ш
ш ш
ш ш
ШШШ — Признак введённой тары.
При отсутствии сигнала от датчика на табло весов высвечивается надпись «no F».
1.15.2. Режим калькулятора в весах ВЭУ-СЧ.
Клавишей «F4» весы переводятся в режим калькулятора. Калькулятор выполняет четыре арифметических действия (сложение, вычитание, деление, умножение) в формате с «плавающей точкой». Для ввода «точки» используется клавиша «Т». Для отмены текущего набора используется клавиша «С». Повторное нажатие клавиши «С» очищает сумматор (предыдущий набор или результат выполненной операции). В калькуляторе реализован «цепочный» алгоритм выполнения операций: вычисления производятся при нажатии любой операционной клавиши без получения промежуточного результата (в «цепочных» операциях клавишу «=» нажимать не обязательно). Выход из режима калькулятора – по клавише «F4».
1.15.3. Режим калькулятора в весах ВЭУ-С с программой типа «UCXXXX» аналогичен калькулятору весов ВЭУ-С, но вводится клавишей «К». Для ввода дробного числа надо сначала ввести «0», затем «Т» (запятая), затем дробное число. В весах с программой типа «2ХХХ» калькулятор без десятичной точки и, в случае получения дробного результата, дальнейшие «цепочные» действия невозможны.
1.15.4. Работа со счётными весами.
Режим взвешивания.
В режим взвешивания весы переводятся нажатием клавиши «М». При этом индицирует светодиод «Масса».
Тара может быть задана тремя способами:
- Методом взвешивания: на платформу установить тару и нажать клавишу «Т».
- Вручную: ввести с клавиатуры вес тары, нажать клавишу «Т».
- Набрать на клавиатуре номер ячейки памяти тары, нажать клавишу «F8».
-12-
Цена товара может быть задана двумя способами:
- Вручную. Для этого нажать на клавишу «Ц». На индикаторе будет индицироваться ранее введенная цена, либо знаки «сссссс», если уже введена цена штучного товара. При необходимости изменить цену, нажать клавишу «С», ввести новое значение цены с помощью цифровой клавиатуры в формате с фиксированной запятой (до 4-х знаков до запятой и 2 знака после запятой). Ввод закончить нажатием клавиши «Ц». Цена фиксируется в ячейке ЦЕНА. Цена может быть введена только для одного режима (либо для взвешивания, либо для счета).
- Из памяти товаров. Набрать на клавиатуре номер ячейки памяти товаров, нажать клавишу «П». При этом из памяти товаров будут прочитаны цена товара, калибровочные значения веса и количества для счетного режима.
Для определения стоимости товара нажать клавишу «Итог».
Режим счета количества товара.
Перед переходом в режим счета количества товара необходимо либо произвести калибровку весов для счетного режима, либо прочитать калибровочные данные из памяти данных.
- Калибровка счетного режима методом взвешивания:
- перевести весы в режим взвешивания.
- установить на платформу N (N=0…99) штук товара.
- зафиксировать вес нажатием клавиши F3 в ячейке ВЕС. Если при этом прозвучит длинный сигнал (вес не стабилизирован), повторно нажать клавишу F3.
- Набрать на цифровой на клавиатуре значение N (количество товара на платформе).
- Нажать клавишу «К».
- Калибровка счетного режима вручную:
- перевести весы в режим взвешивания.
- Ввести с клавиатуры вес N-ного количества товара.
- Зафиксировать этот вес нажатием клавиши F3 в ячейке ВЕС.
- Набрать на цифровой на клавиатуре значение N (количество товара).
- Нажать клавишу «К».
- Чтение калибровочных данные из памяти:
- Набрать на клавиатуре номер ячейки памяти товаров.
- Нажать клавишу «П». При этом из памяти товаров будут прочитаны цена товара, калибровочные значения веса и количества для счетного режима.
- Для перехода в счетный режим нажать клавишу «К».
При необходимости можно ввести цену товара за штуку, для чего необходимо нажать на клавишу «Ц». На индикаторе будет индицироваться ранее введенная цена, либо знаки «пппппп», если уже введена цена за килограмм товара. Если необходимо изменить цену, нажать клавишу «С», ввести новое значение цены с помощью цифровой клавиатуры в формате с фиксированной запятой (до 4-х знаков до запятой и 2 знака после запятой). Ввод закончить нажатием клавиши «Ц». Цена фиксируется в ячейке ЦЕНА. Цена может быть введена только для одного режима (либо для взвешивания, либо для счета).
Для определения стоимости товара нажать клавишу «Итог».
-13-
-
Корзина
0 товаров в корзине
-
Сравнение
0 товаров в сравнении
-
Каталог товаров
- Доставка
- Оплата
- Контакты
Артикул: 12532
Автономные электронные весы ТВЕС ВМЭН-150-50/100-Д2-А с выносным дисплеем, предназначены для взвешивания людей массой до 150 кг с точностью до 50 г. Платформа 300х300 мм. Источник питания — батарейки.
- Описание
- Характеристики
-
Описание
Доступные медицинские весы ТВЕС ВМЭН-150-50/100-Д3, применяются в медицинских, спортивных и оздоровительных учреждениях.
- Автоматическая установка нуля;
- Жидкокристаллический дисплей;
- Работает при температуре от (+10) до (+40)ºС;
- Время измерения массы не более 3 сек;
- Питание от сети — батарейки.
Особенности весов:
-
Характеристики
Артикул 12532 Бренд ТВЕС Страна производитель Россия Диапазон рабочих температур от +10°С до +40°C Дисплей жидкокристаллический Интерфейс RS-232 (опция) Источник питания От батарей Класс точности Средний III Наибольший предел взвешивания 150 кг Наименьший предел взвешивания 1 кг Предел выборки веса тары от 0 до 20 кг Размер платформы 300×300 мм Режимы работы Стабилизация веса Стойка Без стойки Точность 50/100 г Габаритные размеры 300x300x65 мм Вес 3,6 кг Габариты с упаковкой (мм) 500×400×200 (Д×Ш×В) Вес в упаковке (кг) 6
Товары, которые вы просматривали
Избранное
Товары отсутствуют
Купить в 1 клик
Оставьте данные и наш оператор
свяжется с Вами
Вход
У Вас нет аккаунта?
Зарегистрироваться
Регистрация
У вас уже есть аккаунт?
Войти
Мы используем cookie-файлы, чтобы получать статистику, которая помогает показывать вам самые интересные и выгодные предложения. Вы можете отключить cookie-файлы в настройках. Продолжая пользоваться сайтом без изменения настроек, вы даете согласие на использование ваших cookie-файлов. Всегда рады видеть вас на нашем сайте!
- Напольные
- Электронные
- Наибольший предел взвешивания: 100/150 кг
- Цена деления: 50/100 г
- ЖК-дисплей
- Размеры платформы: 300х300 мм
- Автономное питание (от батареек)
- Выносное табло управления
- Возможность подключения к ПК
- С поверкой
- Регистрационное удостоверение
Арт. 5132
Весы медицинские напольные Твес ВМЭН-150-50/100-И-Д2-А
- Описание
- Характеристики
- Комплектация
- Данные для транспортировки
- Документация
- Весы напольные медицинские электронные ВМЭН-150-50/100-И-Д2-А предназначены для взвешивания людей в медицинских, спортивных, культурно-оздоровительных учреждениях и в быту, также могут быть использованы для взвешивания различных грузов
- Весы позволяют:
— взвешивать людей или груз до 150 кг;
— автоматический вывод на дисплей информации о массе взвешиваемого человека (груза);
— производить фиксацию массы взвешиваемых людей, груза;
— производить выборку массы дополнительных принадлежностей (коврика); тары – при взвешивании груза;
— передавать данные на ПК - Весы имеют устройства:
— выносное табло управления, длина шнура до 3 м;
— автоматической установки нуля;
— сигнализации о перегрузке;
— защиты от перегрузки;
— защиты от несанкционированного вмешательства в программу весов;
— экономичный режим питания - Весы имеют автономный источник питания
- Источник питания 3 батарейки типа АА (в комплект не входят)
- Весы могут иметь внешнее оформление, отличающееся от изображения
- С поверкой
Перед применением необходимо ознакомиться с инструкцией по применению (паспортом изделия) или получить консультацию специалиста
Глубина платформы, мм
300
Размеры терминала (ШхГхВ), мм
140х80х140
Наибольший предел взвешивания (Мах 1/Мах 2), кг
100/150
Наименьший предел взвешивания (Min), кг
1
Цена поверочного деления и дискретность индикации (е) от Min до 100 кг, г
50
Цена поверочного деления и дискретность индикации (е) св. 100 кг до Мах, г
100
Пределы допускаемой погрешности при первичной поверке от Min до 25,0 кг вкл., г
±25
Пределы допускаемой погрешности при первичной поверке св. 25 кг до 100,0 кг вкл., г
±50
Пределы допускаемой погрешности при первичной поверке св. 100,0 кг до Мах, г
±100
Диапазон выборки массы тары (дополнительных принадлежностей: коврика и т. п.), кг
от 0 до 20
Рабочий диапазон температур, ºС
от +10 до +40
Возможность подключения к ПК
есть
Полный средний срок службы, лет
8
Весы медицинские напольные Твес ВМЭН-150-50/100-И-Д2-А
Перед применением необходимо ознакомиться с инструкцией по применению (паспортом изделия) или получить консультацию специалиста
- Весы в комплекте — 1 шт.
- Выносное табло управления — 1 шт.
- Соединительный кабель «весы-компьютер» — 1 шт.
- Руководство по эксплуатации
Габариты в упаковке, м
0,46х0,33х0,1
Количество изделий в упаковке
1
Упаковка
коробка из гофрокартона
Дополнительная упаковка
требуется
- К этому товару подходят
- Похожие товары
РУКОВОДСТВО ПО РЕМОНТУ
весов типа ВЭУ-А(ВМЭН-А), ВБЭН-А, ВНТ, ВЭНд(Малыш), ростомера РЭП-1(РЭС), динамометра (силомера) ДЭР,
калипера КЭЦ
на базе процессорных блоков BS22
Аа5.064.023 с ЧИП процессором АТ89S52-24AI,
Аа5.064.024 с процессором ATmega162V-8AI.
Тамбов
2007
-2-
ВВЕДЕНИЕ
Данное руководство предназначено для специалистов, обслуживающих торговые электронные весы типа ВЭУ(ВМЭН)-150(200)-А-(Д)-(У), ВБЭН-А, ВНТ, МАЛЫШ (ВЭНд-01-15С-5), ростомер РЭП-1, динамометра ДЭР-120, калипера КЭЦ-100.
Это современные весы (устройства), построенные на базе виброчастотного датчика, микропроцессора АТmega162(V)-8AI на процессорном блоке Аа5.064.024 или ЧИП микропроцессора AT89S52-24AU на процессорном блоке Аа5.064.023. Блоки Аа5.064.024 и Аа5.064.023 выполнены на ЧИП элементах методом поверхностного монтажа. Блоки одного габарита на одной универсальной печатной плате. Весы обладают широким диапазоном функциональных возможностей.
Основные функциональные возможности весов:
— автоноль;
— автоматическое переключение дискретностей;
— автоградуировка;
— «заморозка» показаний;
— фиксация успокоения;
— в весах ВЭУ-А (ВМЭН) выборка массы тары;
— в весах ВНТ компенсация массы тары и подвеса;
— сигнализация перегруза;
— режим автоматического отключения питания при отсутствии изменения веса в течение 5 минут с возможностью отключения этого режима,
— возможность интерфейсной связи с компьютером .
В обозначении весов после буквенного названия типа цифры и дополнительные буквы означают:
— первое число – наибольший вес (НПВ);
— следующее число (числа) – дискретность;
— буква «Д» — весы (устройства) в двух корпусах (управление с выносного пульта);
— буква «А» — весы автономные (питание от батареек или от аккумулятора;
— буква «У» — весы с увеличенной платформой;
— буква «И» — весы (устройства) с интерфейсным выходом.
Питание осуществляется от 3-х пальчиковых батареек габарита АА по 1,5В (не входят в комплект поставки). Допускается питание от 3-х пальчиковых аккумуляторов габарита АА по 1,2В. Но при этом необходимо дополнительно следить за состоянием аккумулятора и вовремя их подзаряжать рекомендуемым для данных аккумуляторов зарядным устройством.
Питание весов ВЭНд осуществляется от аккумулятора 6В, 1,2А/Ч.
Весы ВЭУ-150(200)-А-Д-У#80 работают при температуре до -15°С (а практически до -20°С).
Максимальная рабочая температура составляет +60°С.
-3-
- ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ.
1.1. Конструкция весов обеспечивает лёгкий доступ к отдельным узлам и блокам с целью их ремонта или замены.
1.2. В состав весов входят следующие основные узлы и блоки:
— преобразователь силы веса виброчастотный (ПСВВ);
— блок самовозбуждения (усилитель) (Ус);
— процессорный блок (ПБ);
— батарейный отсек (батарейки не входят в комплект поставки);
1.3. В весах ВЭУ(ВМЭН)-А-(Д)-(У) ПСВВ и Ус расположены в корпусе весовой платформы, а процессорный блок Аа5.064.023 и батарейный отсек в выносном пульте. Весовая платформа и выносной пульт соединены 4-х проводным экранированным кабелем. Есть вариант весов ВЭУ-150-…-А-Д-У на процессорном блоке Аа5.064.024.
1.4. В весах ВЭУ-А, ВБЭН-А ПСВВ, процессорный блок Аа5.064.023 и батарейный отсек расположены в одном низком весовом корпусе. Отдельного блока самовозбуждения нет.
1.5. В ростомере РЭП-1 ПСВВ и Ус расположены вверху стойки измерения роста, а процессорный блок Аа5.064.023 и батарейный отсек расположены в выносном пульте аналогичном весовому.
1.6. В силомере ДЭР и калипере КЭЦ ПСВВ и Ус расположены в измерительном устройстве, а процессорный блок Аа5.064.023 (024 для КЭЦ) и батарейный отсек расположены в выносном пульте.
1.7. В весах ВНТ (безмен) ПСВВ, процессорный блок Аа5.064.023 и батарейный отсек расположены в одном корпусе. Отдельного блока самовозбуждения нет.
1.8. . В весах ВЭНд «Малыш» ПСВВ, процессорный блок Аа5.064.023-06, зарядное устройство и аккумулятор расположены в одном низком весовом корпусе, а блок индикации и клавиатура в отдельном корпусе, соединённым конструктивно с весовым.
1.9. Принцип действия весов заключается в преобразовании силы веса взвешиваемого груза в числоимпульсный сигнал, который в микропроцессоре обрабатывается и сравнивается с данными, записанными в микросхеме памяти при градуировке, с выдачей результата на табло индикации.
1.10. Принцип действия ростомера аналогичен принципу действия весов, но вместо массы значение роста воздействует на датчик через специально откалиброванную пружину, расположенную в стойке измерителя роста.
1.11. Принцип действия силомера аналогичен принципу действия весов, но вместо массы значение силы сдавливания датчика кистью руки выводится на индикатор в декаНьютонах (даН).
1.12. Принцип действия калипера (жиромера) аналогичен принципу действия весов, но вместо массы показатель величины жировой складки в мм выводится на индикатор. При растяжении измерительного элемента калипера в процессе измерения, линейное изменение воздействует на датчик через специально откалиброванную пружину, расположенную в измерительном элементе калипера.
1.13. Модификации процессорных блоков Аа5.064.023 абсолютно одинаковы по электрической схеме. Различие в управлении: кнопками; в наличии или отсутствии схемы интерфейса; в наличии или отсутствии схемы самовозбуждения; в сочетании внутреннего индикатора или дополнительного выносного блока индикации; в выходных разъёмах, в стабилизаторах.
1.14. Процессорный блок Аа5.064.024 выполнен на одной универсальной печатной плате, что и блок Аа5.064.023. Отличия в процессоре.
-4-
1.15. Процессорные блоки включают устройство питания, процессорное устройство, устройство индикации, устройство самовозбуждения, схему интерфейса.
1.15.1. Устройство питания вырабатывает стабильное напряжение 5В, необходимое для функционирования весов и выполнено на микросхеме MAX619ESА (повышающий стабилизатор) или на MAX603ESА (понижающий стабилизатор в весах ВЭНд).
В блоке Аа5.064.024 вырабатывается дополнительно стабильное напряжение
3 В. Напряжение 3 В необходимо для питания процессора ATmega162V для обеспечения более экономичного режима работы процессора и выполнено на микросхеме TPS76033DBV.
Устройство запуска выполнено на транзисторе V1 и микросхеме CD4013BMI.
1.15.2. Процессорное устройство в блоке Аа5.064.023 выполнено на микросхеме АТ89S52-24AI. Работая по программе, хранящейся в микропроцессоре, оно управляет функционированием остальных элементов. Опорную частоту 11,0592 МГц вырабатывает генератор микропроцессора, выполненный на элементах В1, С6, С7.
Оперативное запоминающее устройство выполнено на микросхеме АТ24С04N. В нём хранится градуировочная характеристика и данные по суммированию нескольких взвешиваний. Микросхема обеспечивает многократную перезапись хранящихся в ней данных.
Клавиатура (кнопки) непосредственно подключена к порту процессора.
1.15.3. Процессорное устройство в блоке Аа5.064.024 выполнено на микросхеме ATmega 162(V)-8AU. Работая по программе, хранящейся в микропроцессоре, оно управляет функционированием остальных элементов. Опорную частоту 11,0592 МГц вырабатывает генератор микропроцессора, выполненный на элементах В1, С6, С7.
Оперативное запоминающее устройство является составной частью микросхемы
процессора. Оно так же обеспечивает многократную перезапись хранящихся в ней данных.
1.15.4. Устройство самовозбуждения выполнено на микросхеме LM324SMD. Устройство возбуждает колебания «струны» чувствительного элемента датчика на
его резонансной частоте через капсюль в ПСВВ, а также усиливает и формирует сигнал от аналогичного второго капсюля ПСВВ.
С выхода усилителя в блоке Аа5.064.023 сигнал датчика поступает на предделитель с коэффициентом деления 2048, реализованный на микросхемах CD4011BD, CD4020BD (D8, D9). Затем импульсы поступают на вход INT1 процессора, для измерения периода следования импульсов на выходе предделителя.
В блоке Аа5.064.024 предделитель является составной частью процессора и сигнал с выхода датчика поступает непосредственно на вход процессора.
1.15.5. Схема интерфейса выполнена на микросхеме MAX3221EAE и обеспечивает интерфейсный обмен весов с компьютером в формате RS232.
1.15.6. Устройство индикации выполнено на ЖКИ индикаторе типа ADT7330 и буферных элементах на 6 микросхемах CD4015BD. В весах «МАЛЫШ» имеется индикация, выполненная отдельным блоком BS20-00 и подключаемая через 4 провода. В весах «МАЛЫШ» в процессорном блоке индикатор отсутствует.
На индикаторах отображается информация о массе товара и дополнительная информация.
Для весов типа ВЭУ-…-А-Д-У (с большой платформой) следующая информация:
— «Р» — батарейки (аккумуляторы) разряжены (для всех типов весов).
— «¯» — вес стабилизирован;
— «_» — введена тара;
— «’ » — вес меньше НмПВ; — другая информация для разных весов.
-5-
1.16. Клавиатура Аа6.065.012 (безмен ВНТ) содержит 4 кнопки.
Кнопка «ВКЛ» служит для включения и отключения питания весов.
Кнопка «ТАРА» предназначена для компенсации (выборки) массы тары.
Кнопка «П+» — для суммирования массы товаров в нескольких взвешиваниях.
Кнопка «ФИКС» — для быстрой расфиксации зафиксированных в режиме «Б» показаний.
Сочетание кнопок «ТАРА» и «ФИКС» переключает режимы «Б» и «В».
Сочетание кнопок «ТАРА» и «П+» обнуляет память сумматора весов.
Клавиатура для безменов ВНТ бывает двух типов: для ВНТ-15 «ТВЕС – ВНТ-15» и для ВНТ-30 «ТВЕС – ВНТ-30». Они отличаются только цветом панели и надписями. Для ВНТ-6 используется клавиатура с панелью от ВНТ-15 с дополнительной наклейкой о параметрах весов ВНТ-6.
1.17. Клавиатура Аа6.065.015 для ВЭНд полностью аналогична клавиатуре для весов ВНТ.
Клавиатура содержит 4 кнопки. Применяется в весах «МАЛЫШ».
Кнопка «ВКЛ» служит для включения и отключения питания весов.
Кнопка «ТАРА» предназначена для компенсации (выборки) массы тары.
Кнопка «РМ» для получения разности взвешиваемой массы относительно предварительно зафиксированной массы.
Кнопка «ФИКС» для запоминания (фиксации) массы.
1.18.
Типы ПСВВ.
В весах ВНТ установлены ПСВВ Аа5.127.057 на основе плоского датчика.
В весах ВМЭН (ВБЭН, ВЭУ)-150-А-(Д) установлены ПСВВ типа «паук» Аа5.127.030. Они обладают малым весом, устойчивостью к ударам.
В весах ВЭУ-150(200)-А-Д-У#80 установлены ПСВВ Аа5.127.059 под большую платформу.
В весах ВЭНд «Малыш» установлены ПСВВ типа «паук» Аа5.127.040.
В ростомере установлен ПСВВ (элемент чувствительный) Аа6.036.004 на основе малогабаритного плоского датчика. Усилие на него подаётся через специально откалиброванную пружину Аа8.380.015.
В силомере установлен плоский датчик, работающий на сжатие Аа5.127.049.
В калипере установлен плоский датчик Аа5.127.050. Усилие на него подаётся через специально откалиброванную пружину Аа8.380.019.
1.19. В весах, силомере, калипере, ростомере установлен серийный ЧИП блок самовозбуждения BS30-02(03). В ростомерах более раннего выпуска устанавливался блок St001.06-05.
Схемы блоков аналогичны.
1.20. В весах ВЭНд «Малыш» имеется устройство зарядки аккумулятора Аа5.087.002. Зарядку аккумулятора обеспечивает транзистор КТ973Б. Регулируют зарядку микросхемы КР1157ЕН902А и LM393D.
1.21.
Процессорные программы.
1.21.1. Процессорные программы весов ВНТ: Da3000 для ВНТ-15-10, Da3500 для ВНТ-15-2/5/10, Da2320 для ВНТ-6-2, Da4020 для ВНТ-30-10.
1.21.2. Процессорные программы весов типа ВЭУ(ВМЭН)-А-(Д): 22d02 для ВЭУ-150(200)-50/100-А-Д-У#00/80, D-7701 для ВЭУ(ВМЭН, ВБЭН)-150-50/100-А, ВЭУ-150-50/100-А-Д#62, ВЭУ-150-100-А-Д-И.
Программа 22d02 имеет короткую градуировку по 4 реперным точкам. Есть ряд отличий в работе.
-6-
1.21.3. В весах ВЭНд применена процессорная программа D-3613.
1.21.4. В калипере КЭЦ-100 применена процессорная программа j22.12.
1.21.5. В ростомере применена программа Dp2000, в силомере ДЭР-120 — Dc9810.
1.21.6.
Символика обозначения процессорных программ.
Первая буква «D» — программа для блока типа Аа5.064.023 (024).
Вторая буква: «а» — безмен ВНТ; «р» — ростомер; «с» — силомер ДЭР.
Первая цифра — НПВ весов:
— «2» — НПВ = 6кг, — «7» — НПВ = 150кг,
— «3» — НПВ = 15кг, — «8» — НПВ = 200кг,
— «4» — НПВ = 30кг, — «9» — НПВ = 120кг.
— «5» — НПВ = 60кг,
Вторая цифра – дискретность весов:
— «0» — 10(100)г,
— «1» — 1/2г,
— «3» — 20г,
— «5» — 2/5/10г,
— «6» — 5г,
— «7» — 5/10(50/100)г,
— «8» — 500г.
Третья цифра – отличительная особенность весов.
Четвёртая цифра – номер версии программы.
1.21.7. Программирование микросхем процессора можно производить на стандартных программаторах с переходной колодкой в «ROM» или «HEX» форматах или внутрисхемно через 7-и контактную штыревую колодку оригинальным программатором, можно стандартным программатором через переходник.
1.21.8. Схема переходника для программирования:
Колодка программатора Колодка гнёздная на 7 контактов
(40 контактов, DIP) к штыревой колодке PLS-7 блока
6 ——————————————————————————— 1
7 ——————————————————————————— 2
8 ——————————————————————————— 3
4
40 —————————————————————————— 5
20 —————————————————————————— 6
9 ———————————————————————————7
1.22.
Некоторые особенности работы весов.
1.22.1. В весах типа ВНТ есть 2 режима работы: «В» — весовой (обычный режим взвешивания) и «Б» — безменный, то есть при колебаниях веса процессор весов «схватывает» среднее значение последних опросов датчика и держит это значение на табло весов 20 секунд. Точность взвешивания в режиме «Б» ниже. Переключение производится одновременным нажатием кнопок «ТАРА» и «ФИКС». При этом на табло высвечивается соответствующая буква «В» или «Б».
-7-
1.22.2. В этих же весах есть возможность суммирования нескольких взвешиваний с получением общего веса. Суммирование осуществляется нажатием на кнопку «П+» после стабилизации веса. Этот вес надо обязательно снять с весов, установить следующий и вновь нажать на «П+». В момент нажатия на «П+» на табло высвечивается суммарный вес. Для обнуления памяти сумматора надо одновременно нажать «ТАРА» и «П+». Сигнализацию при суммировании смотри в п. 1.14.6.
1.22.3. Весы ВЭУ-150(200)-50/100-А-Д-У#80 на блоке Аа5.064.024 (процессорные программы 22d02) имеют отличия:
— Сигнализация в весах (технологический разряд индикатора):
Номера сегментов технологического разряда индикатора:
1 – Признак стабилизации веса более НмПВ.
2 – Весы в автонуле.
Отсутствие сегментов 1 и 2 – вес менее НмПВ.
5 – Показания массы зафиксированы кнопкой «ФИКС» до расфиксации той же кнопкой.
4 – Признак отрицательного веса (например при снятой таре).
6 – Признак отключенного экономичного режима. Экономичный режим отключается одновременным нажатием кнопок «ТАРА» + «П+». Автоотключение в экономичном режиме через 5 минут. Отключение экономичного режима не запоминается.
7 – Признак введённой тары (кнопка «ТАРА»). Тара не ограничена.
«Точка» — В сумматоре есть данные массы после нажатия кнопки «П+». Следующее суммирование возможно после снятия груза и установки нового груза. Пока держится кнопка «П+» на индикаторе показания суммы. Обнуление сумматора нажатием «П+» при нулевых показаниях на индикаторе. При нулевых показателях на индикаторе кнопкой «П+» на индикатор выводится последние данные сумматора. Обнуление сумматора производится двойным нажатием на кнопки «Т» и «ФИКС».
— Градуировка по 4-м реперным точкам с возможностью переключения на обычную градуировку.
— Нет переключения режимов «Б»-«В». Есть режим фиксации веса по кнопке «ФИКС» (см. выше).
1.22.4. Работа весов «МАЛЫШ». Для запоминания веса необходимо после стабилизации веса нажать кнопку «ФИКС». Загорится левый нижний вертикальный сегмент, показывающий, что запоминание произошло. Далее если весы не выключать и положить новый груз, то после стабилизации веса можно нажать кнопку «РМ» и, пока нажата кнопка, на табло будет высвечиваться разность массы груза на весах относительно ранее зафиксированной массы.
-8-
Если весы выключить, то после их включения на табло высветится ранее зафиксированная масса со знаком «□» слева внизу. Кнопкой «Т» весы переводятся в режим взвешивания. Далее можно, как указано выше, получить разность масс. Для обнуления памяти весов необходимо при нулевой массе на весах нажать на кнопку «ФИКС». После этого при включении весов они сразу перейдут в режим взвешивания.
1,22.5. Все весы (устройства) имеют экономичный режим работы. Режимы переключаются при включении весов с нажатой кнопкой «Т» (кроме весов с программой 22d-02). Если появляется надпись «t on», то экономичный режим включен, а если надпись «t oFF», то экономичный режим отключен. В экономичном режиме при отсутствии изменения веса через 5 минут весы автоматически выключатся, а при выключенном экономичном режиме весы выключатся только при нажатии на кнопку включения-выключения питания или при полном разряде батареек.
1.23.
Интерфейсные выходы .
1.23.1. Ростомер РЭП-1 и весы ВЭУ-150-100-А-Д-И, которые могут работать в паре с ростомером, имеют интерфейсную связь с ПК. Для реализации этой связи к ростомеру прикладывается дискета с программой «IМТ версия 1.2» (ИМТ — индекс массы тела).
Необходимо запустить на ПК эту программу, подключить к портам «com1» и «com 2» ПК интерфейсные выходы весов и ростомера кабелями Аа6.644.032.
При появлении на весах и ростомере показаний веса и роста эти данные передаются на ПК, высвечиваются в соответствующих окнах программы.
А на пересечении линий веса и роста определяется индекс массы тела и зона, в которой находится этот индекс: норма, излишний вес, ожирение, истощение.
Можно, введя в программу ПК свой рост, определить на сколько вам надо похудеть или поправиться, чтобы ваш ИМТ был в норме.
Описание протокола данного интерфейса.
— Реализация через стандарт RS232.
— Скорость обмена – 4800 бод.
— Количество бит — 8.
— Контроль четности – четность.
— Стоповые биты – 1.
— Пауза между байтами – 1…3 мс.
Ростомер (весы) — инициатор обмена. Посылка при смене информации и успокоении.
Формат посылки:
<55H>
, где
byte lo, byte hi – двухбайтное значение измерения в двоичной форме,
Х – ООН – плюс, 80Н – минус.
1.23.2. Описание протокола интерфейса силомера.
— Реализация через стандарт RS232.
— Скорость обмена – 4800 бод.
В силомере происходит фиксация силы по максимуму после снятия нагрузки на датчике силы (динамометре) до силы менее 2 даН (декаНьютонов) . При этом в компьютер передаётся 6 байт значения силы по формату:
55h, 00h, 4 байта значений силы, начиная с младшего разряда.
1.23.3. Протокол интерфейса калипера аналогичен силомеру, но передаётся минимальный размер после фиксации.
-9-
- МОДИФИКАЦИИ ВЕСОВ.
2.1.
Весы ВНТ.
2.1.1. Весы ВНТ изготавливаются с НПВ 6 кг, 15 кг и 30 кг. Весы с НПВ 6 кг выпускаются с дискретностью 2 г. Дискретность весов с НПВ15 кг – 2/5/10 г и 10г. В весах установлен калькулятор. Дискретность весов с НПВ 30 кг – 10 г.
2.1.2. Значительное количество весов ВНТ была выпущена на процессорных блоках Аа5.064.002. Ремонт этих весов смотри в ремонтной документации «ВНТ, ВНТР (dip) на процессорных блоках Аа5.064.003, Аа5.064.002».
